Фаза или забавяне Съвпадение на тестовия RF кабел за диференциален тест за Сингал

При диференциалното тестване на сигнала изискването за фаза или забавяне съвпадение на тестовите RF кабели се определя предимно от характеристиките на предаване на диференциални сигнали и изискванията за точност на сценария за тестване. Това може да се разбере от следните ключови перспективи:

1. Запазване на основната характеристика на диференциалните сигнали - основата за отмяна на смущения

Основното предимство на диференциалните сигнали се крие в способността им да отменят смущения в общ режим (като електромагнитна намеса и шум) чрез „изчисление на разликата“ на приемника, разчитайки на факта, че „сигналите на двете линии имат еднаква амплитуда и противоположна полярност“. Ако има несъответствие във фаза или забавяне между двата кабела, това ще доведе до aразлика във времето или фазовата разликаМежду двата сигнала, пристигащи на приемника, нарушаване на синхронната връзка на „еднаква амплитуда и противоположна полярност“. В такива случаи смущения не могат да бъдат ефективно анулирани и дори могат да бъдат усилени, като директно подкопават способността за антиинтерференция на диференциални сигнали.

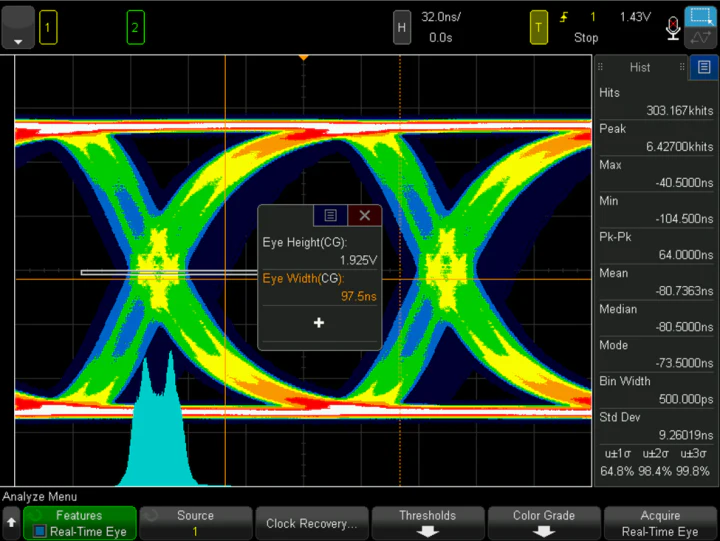

2. Избягване на изкривяването на сигнала, за да се гарантира точността на тестване

Предаването на диференциални сигнали зависи от „симетрията“ на двата реда:

Несъответствие на забавянето ще доведе до асинхронно асинхронно на приемника, което ще доведе до припокриване на формата на вълна (напр. Несъответствие между нарастващите и падащите краища) и ще доведе до товаИзкривяване на формата на вълната;

Фазово несъответствие (особено при високочестотни RF сценарии) ще доведе до фазово отношение на сигналите да се отклонят от проектираните очаквания, нарушавайки логиката на времето на сигналите.
Тези изкривявания ще повлияят пряко на автентичността на резултатите от тестовете, което ще доведе до неправилни преценки относно качеството на сигнала и производителността на предаването.

3. Предотвратяване на грешки в времето за адаптиране към високоскоростни сценарии за сигнал

При високоскоростно диференциално предаване на сигнала (като USB, PCIE, HDMI и др.), Периодът на сигнала е изключително кратък (наносекунда или дори пикосекунда ниво). Дори мъничко закъснение или фазово отклонение (напр. Разликата в забавяне на няколко пикосекунди) може да надвиши „времето за настройка“ или „време на задържане“ на сигнала, причинявайки, причинявайкиГрешки в времето. Това ще доведе до неправилно преценка на логиката на данните (объркване между 0 и 1) на приемника, ще увеличите скоростта на грешка или дори ще причинят повреда в комуникацията на системата. Като "междинна връзка" в предаването на сигнала, съвпадащата ефективност на тестовите кабели директно определя дали ще бъдат въведени допълнителни отклонения за времето, което влияе върху точната оценка на високоскоростната ефективност на системата.

4. Поддържане на целостта на сигнала и намаляване на вторичните смущения

Кабелите с несъответстваща фаза или забавяне ще нарушат непрекъснатостта на импеданса на преносната линия, причинявайкиОтражение на сигналаикръстосана:

Отражението ще доведе до суперпозиция на сигнала и трептене, което води до изкривявания на формата на вълната като превишаване и подразбиране;

Crosstalk ще доведе до ненужно електромагнитно свързване между двете сигнални линии, като допълнително пречи на сигналите.
Съответстващите кабели, от друга страна, могат да сведат до минимум тези проблеми, като гарантират „целостта“ на сигнала от предавателя към приемника и да направят резултатите от тестовете по -съвместими с действителното състояние на системата.

В обобщение, съвпадението на фазата или забавянето е основна предпоставка за гарантиране на точността и надеждността на диференциалното тестване на сигнала. Особено при високочестотни и високоскоростни сценарии, неговото въздействие пряко се отнася до валидността на изводите на теста и точността на оценката на ефективността на системата.
