Какви са разликите между полу-твърди и полу-гъвкави кабели?



Сравнение между полу-твърди и полу-гъвкави кабели

Както полу-ригидните, така и полу-гъвкавите кабели се използват широко при сценарии за комуникация с висока и ниска честота, но те се различават значително по сценарии на структура, гъвкавост, производителност и приложения. По -долу е подробно сравнение:



1. Структурен дизайн

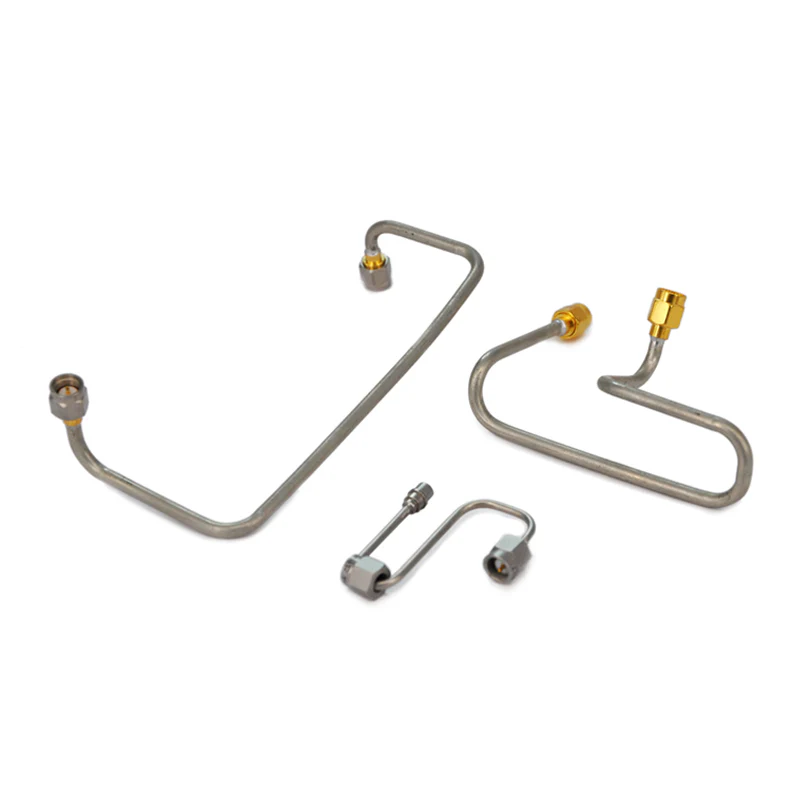

Полу-ригидни кабели
Външният проводник е изработен от твърд, не-запален материал (обикновено мед) с фиксиран диаметър; Вътрешният проводник се поддържа централно от диелектричен материал (напр. PTFE).
След като бъде оформен, той поддържа фиксирана форма и не може лесно да се огъва или преобразува без специализирани инструменти.

Полу-гъвкави кабели
Външният проводник се отличава с оплетена структура, с целия сплетен слой, което го прави, което го прави по-деформируем от плътния външен проводник на полу-твърди кабели. Вътрешният проводник също се поддържа от диелектричен материал, но сплетената структура позволява многократно огъване и оформяне на ръка или прости инструменти.



2. Сравнение на гъвкавост

Полу-ригидни кабели
Те имат висока твърдост, запазват формата си след образуването и проявяват силна устойчивост на огъване. Принуждаването на огъване без професионални инструменти може да повреди външния проводник, което води до деградация на производителността.

Полу-гъвкави кабели
Те предлагат умерена гъвкавост, което позволява многократно огъване, навиване или маршрутизиране около препятствия без трайни щети. Тяхната гъвкавост се крие между твърди и напълно гъвкави кабели.



3. Параметрите на електрическата производителност

Параметър	Полу-ригидни кабели	Полу-гъвкави кабели
Стабилност на импеданса	Отлична - фиксирана геометрия осигурява постоянен импеданс във всички честоти.	Добри, но по -ниски от полу -твърди - сплетените външни проводници могат да причинят леки колебания на импеданса при изключително високи честоти.
Загуба	Ниска загуба на вмъкване, особено в микровълнови ленти (до 100+ GHz), поради гладката повърхност на твърдия външен проводник.	По-висока загуба на вмъкване от полу-твърда, особено при високи честоти, поради малки пропуски и повърхностни нередности в оплетения външен проводник.
Ефективност на екраниране	Отличен (обикновено> 100 dB). Твърдият външен проводник ефективно блокира EMI и RFI.	Добър (обикновено 80 dB), но по-нисък от полу-твърд. Пропуските в сплетения проводник могат да причинят незначително изтичане на EMI.
Капацитет за обработка на мощност	По -високите - твърдите проводници имат ефективно разсейване на топлина, подходящи за сценарии с висока мощност.	По -ниска - лошата топлопроводимост на сплетените проводници ограничава капацитета на мощността.



4. Сценарии на кандидатстване

Полу-ригидни кабели
Подходящ за високочестотни, високо прецизни сценарии, изискващи строга стабилност и ниска загуба, като например:

Аерокосмически и отбранителни системи (радар, сателитна комуникация);

Микровълново оборудване за изпитване (анализатори на векторни мрежи, генератори на сигнали);

Медицински изделия (ЯМР машини, микровълнови терапевтични системи);

Постоянни инсталации с фиксирани дължини (напр. Захранващи антени на базовата станция).

Полу-гъвкави кабели
Подходящ за сценарии, които се нуждаят от умерена гъвкавост с добра производителност, като например:

Преносими тестови настройки (напр. Връзки между инструменти и DUTs);

Вътрешни RF системи (WiFi рутери, усилватели на клетъчни сигнали);

Сценарии, изискващи случайна преконфигурация (напр. Разработване на лабораторен прототип);

Вътрешни връзки в матрици на RF превключватели.

Резюме

Полу-ригидните кабели се отличават с високоефективни сценарии с фиксирана инсталация, предлагащи превъзходна стабилност и ниска загуба. Полу-гъвкавите кабели, от друга страна, са по-изгодни в сценарии, изискващи умерена гъвкавост с добра производителност, балансиране на функционалността и използваемостта.



Допълнителни бележки: Разлики в разходите и поддръжката

Полу-ригидни кабели:
По -високи производствени разходи поради твърдия меден външен проводник и необходимостта от специализирани инструменти за формиране. Инсталирането и поддръжката са по -сложни (изискващи професионални оператори). Въпреки това, тяхната стабилна ефективност, устойчивост на стареене и износване водят до по-ниски дългосрочни разходи, което ги прави подходящи за сценарии със строги изисквания за надеждност.

Полу-гъвкави кабели:
По -ниски разходи поради по -прости производствени процеси за сплетени външни проводници и няма нужда от специализирани инструменти за формиране. Освен това, тяхната ръчна огъване намалява разходите за поддръжка и преконфигуриране, което ги прави идеални за сценарии, изискващи чести корекции или с бюджетни ограничения.



Удължаване: Кратко сравнение с напълно гъвкави кабели

За да се разбере по-добре "полу-гъвкаво" позициониране, е полезно кратко сравнение с напълно гъвкави кабели:
Напълно гъвкавите кабели имат външни проводници, обикновено сплетени от фини медни нишки (с малко или без калай), предлагащи изключителна гъвкавост за огъване или дори възел. Техните електрически характеристики (напр. Стабилността на импеданса, екраниращата ефективност) е по-ниска от полу-гъвкавите кабели, подходящи за приложения с нискочестотни разстояния, нискочестотни приложения с високи нужди от гъвкавост (напр. Проводници за слушалки, вътрешни връзки в малки устройства).
Полу-гъвкавите кабели постигат баланс между гъвкавост и производителност, запълвайки разликата между полу-ригидни (високоефективни, но не-регулируеми) и напълно гъвкави (висока гъвкавост, но по-слаба производителност).
