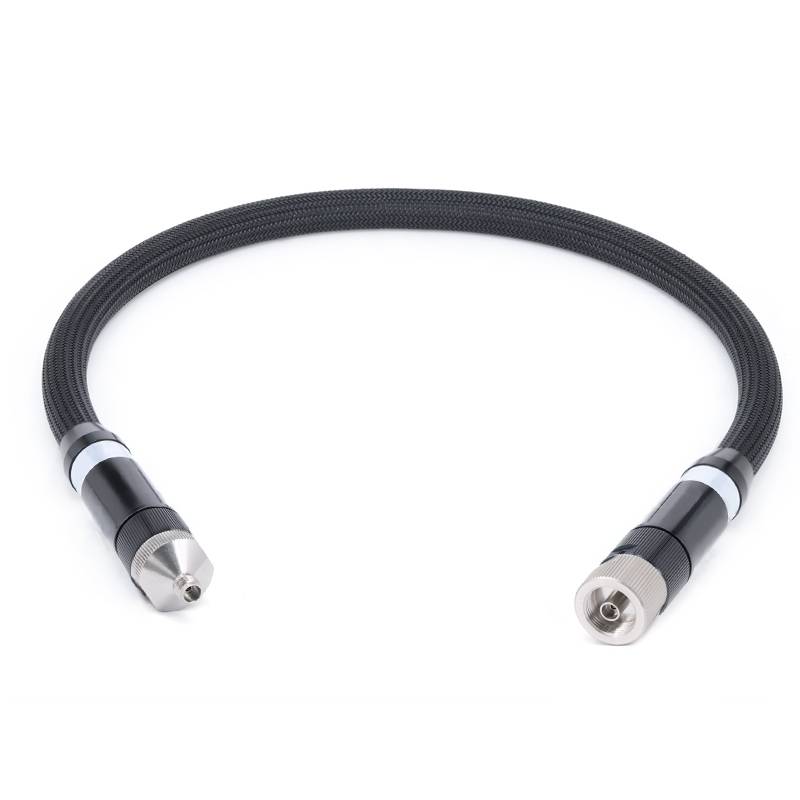

Защо тестовите кабели на векторния мрежов анализатор (VNA) често са скъпи



Високата цена на тестовите кабели на векторния мрежов анализатор (VNA) произтича от техните строги изисквания за производителност, специализирани материали, прецизни производствени процеси и строг контрол на качеството, сред другите фактори . Тук е подробен анализ на ключовите фактори, движещи техните високи разходи:

1. Изисквания за изключително висока производителност

Тестовите кабели на VNA работят във високочестотни диапазони (обикновено от MHz до стотици GHz) и трябва да поддържат изключително висока цялост на сигнала, за да осигурят точно измерване на параметри като S-параметри, загуба на вмъкване, загуба на възвръщаемост и фазова стабилност .

Основните изисквания за ефективност включват:

Ниска загуба на вмъкване: В високочестотни ленти (e . g .,> 18 GHz), дори незначителни резистивни или диелектрични загуби могат да пречат на резултатите от измерването . кабелите трябва да използват проводника с ниска резистентност и дилектрика с ниска загуба, за да се сведе до минимум загубите .

Висока загуба на възвръщаемост (съвпадение на импеданса): VNA measurements are extremely sensitive to signal reflections. Cables must maintain a precise characteristic impedance (usually 50Ω) with minimal variation across the entire length and frequency range. Any impedance mismatch will introduce errors, so the dimensional tolerances of conductors and dielectrics must reach the micrometer level (typically ±0.001 инчове).

Фазова стабилност: Фазовите измествания, причинени от движението на кабела (като огъване) или температурните промени, трябва да бъдат незначителни . Това изисква специални дизайни (като например вътрешни проводници на рани), за да се стабилизират фазата, като по този начин се увеличава сложността .

Електромагнитна интерференция (EMI)/Радиочестотна интерференция (RFI) екраниране: За да се предотврати външната намеса и изтичането на сигнала, кабелите използват многослойно екраниране (като медна плитка + алуминиево фолио + проводим полимер), което увеличава материалите и разходите за труд .



2. Специализирани материали

Материалите, използвани в VNA кабели, са внимателно подбрани, за да отговарят на изискванията за високочестотна производителност и стабилност:

Проводници: Медта с висока чистота без кислород или сребърна/златиста мед се използва за намаляване на загубите на ефекта на кожата при високи честоти . златно покритие (скъпо, но силно устойчиво на корозия) често се използва за конектори и вътрешни проводници .

Диелектрици: Необходими са високо стабилни диелектрици като разширен PTFE . Тези материали имат ниска и стабилна диелектрична константа (εr), която може да поддържа стабилността на импеданса с промени в температурата и честотата, но те са скъпи и трудни за обработка .

Обшивка: Durable yet flexible materials (such as fluoropolymers, polyurethane, or nylon braids) are used to withstand mechanical stress (bending, abrasion) and extreme temperatures (-55℃to +150℃). These materials are much more expensive than ordinary PVC.



3. Прецизно производство и дизайн на процесите

Дизайнът и производството на VNA кабели изискват точност на ниво микрометър:

Размерени допустими отклонения: The geometries of inner conductors, dielectrics, and outer shields must be uniform to avoid impedance changes. For example, the concentricity of inner and outer conductors (to prevent reflections caused by eccentricity) needs to be controlled within the micrometer range.

Сложни структури: Много високочестотни кабели приемат усъвършенствани дизайни, като 塑形 структури за фазова стабилност и PTFE с ниска плътност, за да намалят теглото и загубата .

ВЪЗДУШЕН РЪКОВОДСТВО НА РЪКОВОДСТВО: Критичните компоненти на ултра-високо-честотни кабели (като конектори) могат да изискват ръчно сглобяване и отстраняване на грешки, за да отговарят на спецификациите, което увеличава разходите за труд .



4. високоефективни конектори

Конекторите са критична част от VNA кабелите, а слабо изпълняващите конектори могат да бъдат основен източник на грешки в измерването ., от които се нуждаят:

Прецизна обработка: Конекторите (като SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) са обработени от висококачествена месинг или берилий мед (която има пружини, подобни на пружини) с допустими отклонения в рамките на ± 0,0001 инча.

Лечение за покритие: Златно или родийско покритие (дебелина 5–50 микроинча) осигурява ниска устойчивост на контакт, устойчивост на корозия и повтарящо се характеристика (от решаващо значение за калибриране) .

Тестване и проверка: Всеки конектор трябва да бъде тестван за съотношение на вълновата на напрежението (VSWR), загуба на вмъкване и механична издръжливост (хиляди цикли на поставяне/екстракция), което увеличава времето за производство .



5. издръжливост на околната среда

VNA кабелите трябва да издържат на тежки условия в лаборатория, фабрика или тестване на полета:

Гъвкавост и здравина: Те трябва да издържат на многократно огъване, усукване и абразия без деградация в производителността . Това изисква подобрени вътрешни дизайни на поддръжка и трайна обшивка .

Температура и устойчивост на времето: Материалите трябва да останат стабилни при широк температурен диапазон, влажна среда и излагане на химикали (като масла и разтворители) . Следователно се използват скъпи инженерни пластмаси и еластомери
