Комплекти за калибриране на сондата: Подробно ръководство от подготовката до поддръжката

Комплектите за калибриране на сондата са критични инструменти при високочестотни електронни тестове (като RF, микровълнова, милиметрова вълна и Terahertz приложения) . Те елиминират систематичните грешки, въведени чрез тестови сонди, кабели и конектори . правилни употреби на тези китри. S-параметри и загуба на вмъкване . по-долу е цялостно ръководство, обхващащо всичко-от подготовка до поддръжка .

1. Разбиране на ролята на комплектите за калибриране на сондата

Комплектите за калибриране на сондата се състоят от прецизно инженерни стандарти (E . g ., кратко, отворено, натоварване, през стандартите за отразяване и предаване), предназначени да характеризират и коригират грешки в тестовите системи, базирани на сондата . Тези грешки включват::



Грешки в отражението: Причинени от несъответствия на импеданса в сонди, кабели или конектори .

Грешки в предаването: Затихване или фазови измествания в сигналния път .

Грешки, свързани с контакта: Лош електрически контакт между сонди и DUTS или стандарти за калибриране .



Чрез измерване на тези известни стандарти тестовите системи (E . g ., анализатори на векторни мрежи, VNAs) Изчислете модел за грешка, който след това се използва за коригиране на последващи измервания на DUT .

2. Полагане на основата за точна калибриране

2.1 Контрол на тестовата среда

Температура и влажност: Извършете калибриране в стабилна среда (обикновено 23 градуса ± 2 градуса с 45–55% относителна влажност) . Температурни колебания причиняват разширяване или свиване на материала, променяйки електрическите свойства на сондите и стандартите .

Чистота: Работете в зона без прах . замърсители (прах, масла, остатъци от потока) на съветите на сондата или стандартите за калибриране разградете качеството на електрически контакт и въведете шум от измерване .

2.2 Проверка на оборудването

Сонди: Проверете за физически щети (e . g ., наведени съвети, износени контакти) или замърсяване . чисти накрайници нежно с използване

Кабели и конектори: Проверете коаксиалните кабели за кинки или повреди; Уверете се, че конекторите са чисти и правилно свързани, за да предотвратят загубата на сигнал .

Комплекти за калибриране: Проверете дали стандартите са невредими (e . g ., няма драскотини по повърхности на товар, без огънати щифтове в стандарти) .

2.3 Настройка на системата

Включване на VNA и тестовата система поне 30 минути преди калибриране, за да позволи на компонентите да достигнат термична стабилност .

Свържете сондите към VNA чрез кабели, като гарантирате плътни (но не и надморени) връзки, за да предотвратите изтичане на сигнала .

3. Избор на подходящия метод за калибриране

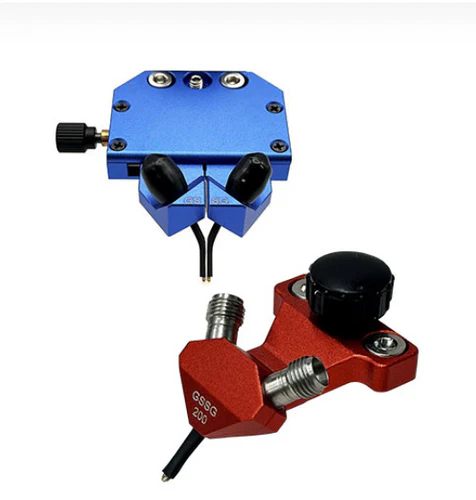

Комплектите за калибриране на сондата поддържат множество методи, избрани въз основа на честотен диапазон, тип сонда (e . g ., GSG, SG) и DUT геометрия:



Метод	Основни стандарти	Честотен диапазон	Идеални приложения
Солт	Късо, отворено, натоварване, през	DC - 18 GHz	Коаксиални сонди, равнинни структури (PCB)
Trl	Чрез, отразяват, линия	10 GHz - 1110 GHz	Високочестотни, некоксиални структури (E . g ., вълноводни, микропроводи)
Lrm	Линия, отразяване, съвпадение	1 GHz - 40 GHz	Балансирани сонди, асиметрични структури

4. Подробни стъпки за калибриране

4.1 Стандарти за калибриране на монтаж

Secure the calibration kit's substrate (e.g., alumina, quartz) to a stable workbench and align it with the probe positioner. Ensure the substrate is flat to avoid probe tip misalignment.

4.2 Правилно позициониране на сонди

Използвайте микроскоп, за да подравните съветите на сондата с подложките на стандартите за калибриране (e . g ., къси подложки, отворени подложки) .

Прилагайте леко, равномерно налягане, за да осигурите добър електрически контакт, без да се повредят стандарти или сонди . подложки за прекомерно налягане, докато недостатъчното налягане причинява периодични връзки .

4.3 Изпълнение на калибриране чрез VNA

Стартирайте софтуера за калибриране на VNA и изберете избрания метод (e . g ., solt) .

Следвайте подкани, за да измервате всеки стандарт последователно:

Кратко: Теоретично перфектен къс (0 ω) за характеризиране на отражение на върха на сондата .

Отворен: Структура с безкраен импеданс (e . g ., въздушна празнина) за измерване на ресни полета .

Зареждане: 50 Ω натоварване за калибриране за загуба на сигнал .

Thru: Директна връзка между двойки сонда за калибриране на пътища за предаване .

VNA изчислява условията за грешка (e . g ., проследяване на отражение, проследяване на предаването, изолация) и ги съхранява за корекция в реално време .

5. често срещани грешки, за да се избегне

Пренебрегващи фактори на околната среда: Калибрирането в лошо вентилирана или високотемпературна среда причинява термичен дрейф .

Мръсни стандарти или сонди: Замърсители действат като паразитни резистори/кондензатори, изкривявайки резултатите .

Прекомерно налягане на сондата: Уврежда съвети за сонда и стандартни подложки, което води до постоянни грешки .

Заключение

Правилното използване на комплектите за калибриране на сондата е от основно значение за надеждно електронни тестове . чрез следване на строги протоколи за подготовка, избиране на подходящи методи, изпълнение на прецизни етапи на калибриране и поддържане на стандартите, инженерите гарантират измервания точно отразяват характеристиките на деута-критични за проектиране на високопроизводител RF, Microwave, и Millimeter-Wave Devices {
