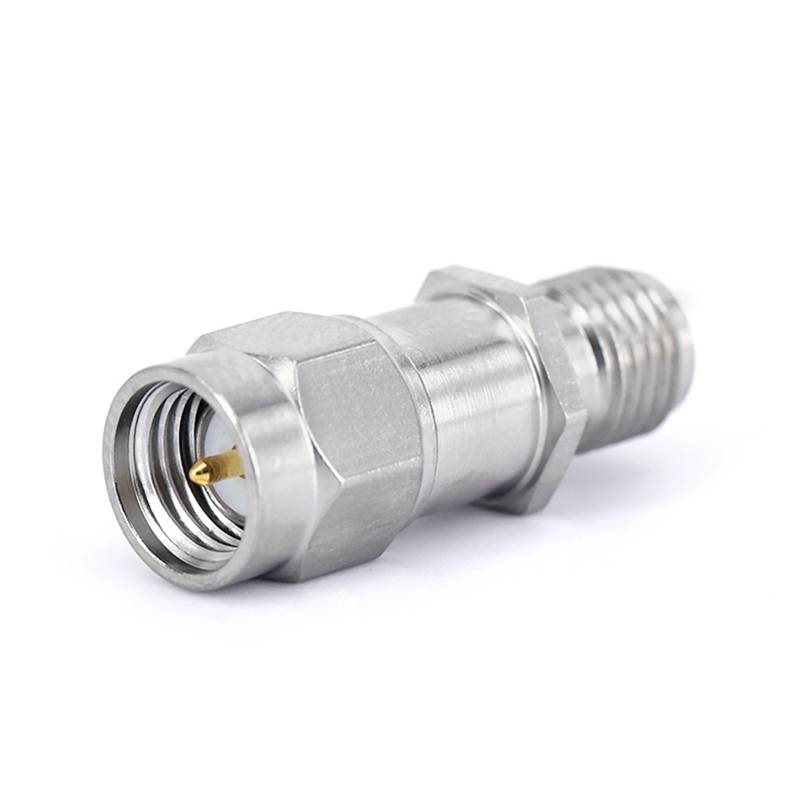

Вътрешни DC блокове

The core function of DC Block is to prevent direct current (DC) signals from passing through while allowing alternating current (AC) signals, especially radio frequency (RF) signals, to pass through smoothly. This characteristic is of great importance in many circuits as it can prevent DC signals from having unwanted effects on subsequent circuits. For example, it protects sensitive RF components from the damage caused чрез директен ток и избягва смущения на DC отклонение с нормалното предаване на RF сигнали .

За някои сценарии за приложение, които изискват връзка с коаксиални кабели, ще се използват RF DC блокове с коаксиални опаковки . Този опаковъчен формуляр има отлична RF производителност и анти-интерференция, гарантирайки ефективното предаване на RF сигнали между коаксиалния кабел и вътрешния кръг .} RF DC Block с Coaxial Packaging . RF DC Block с Coaxial Packaging . RF DC блок с Coaxial Packaging . RF DC блок с Coaxial Packaging . RF DC блок с Coaxial опаков pin for connecting to the outer shielding layer of the coaxial cable. The internal circuit is connected to the pins through a special RF connection structure to meet the performance requirements of low loss and high isolation. Generally, the coaxial interfaces of DC BLOCKs include various types of RF interfaces such as SMA, 2.92mm, and 1 . 85mm. Външният проводник е пасивиран с неръждаема стомана, а материалът на проводника е месингов покрит със злато.

В безжичната комуникация: В безжичните приемопредаватели се използва за разделяне на DC и променливи компоненти на радиочестотни сигнали (RF) ., той избягва постояннотоковите отклонения от влиянието на обработката на RF сигнали от следващите вериги, осигурявайки нормалното предаване и усилване на RF сигнали .

Ску	Серия на конектора	Честота	VSWR	Загуба на вмъкване
Fr 5- gdcb -18 g-smas -50	SMA жена	10MHz ~ 18Ghz	1.35	0.7db
Напрежение, DC Max (Volts)	Захранване, максимален вход (Watts)	Тип блок	Телесен материал	Покритие на тялото
+50	2	Вътрешен блок	Неръждаема стомана	Пасивирани

Ску	Серия на конектора	Честота	VSWR	Загуба на вмъкване
Fr 5- gdcb -27 g-sma-jk	SMA жена	30MHz ~ 27ghz	1.25	0.8db
Напрежение, DC Max (Volts)	Захранване, максимален вход (Watts)	Тип блок	Телесен материал	Покритие на тялото
+50	2	Вътрешен блок	Неръждаема стомана	Пасивирани

Ску	Серия на конектора	Честота	VSWR	Загуба на вмъкване

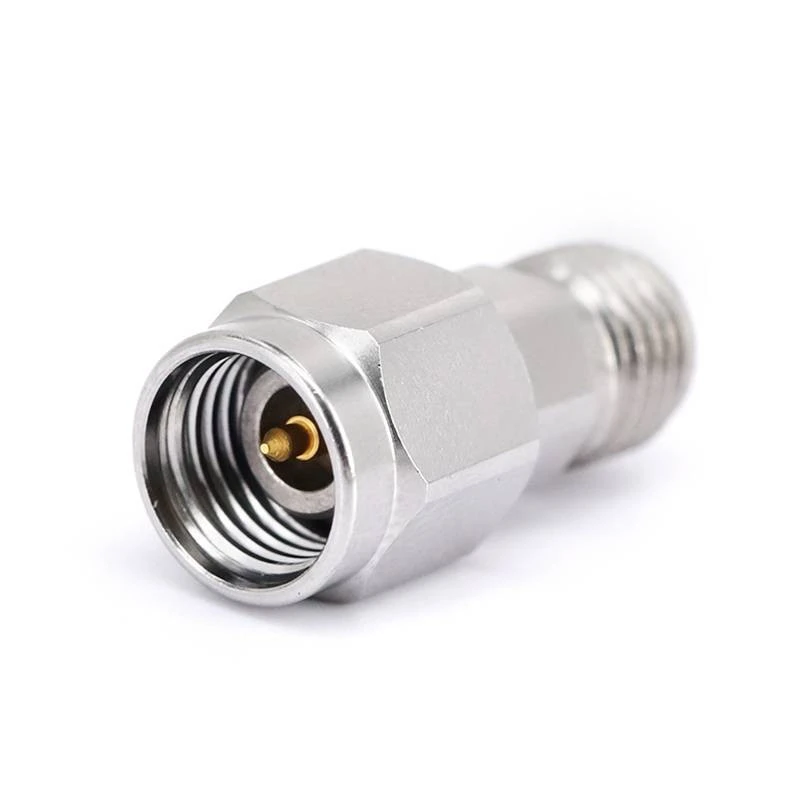

Fr 5- gdcb -40 g -292 e	2,92 мм жена	10MHz ~ 40GHz	1.30	0,5 dB
Напрежение, DC Max (Volts)	Захранване, максимален вход (Watts)	Тип блок	Телесен материал	Покритие на тялото
+60	2	Вътрешен блок	Неръждаема стомана	Пасивирани

Ску	Серия на конектора	Честота	VSWR	Загуба на вмъкване
Fr 5- gdcb -67 g -185 e	1,85 мм жена	10MHz ~ 67GHz	1.50	0.9db
Напрежение, DC Max (Volts)	Захранване, максимален вход (Watts)	Тип блок	Телесен материал	Покритие на тялото
+60	2	Вътрешен блок	Неръждаема стомана	Пасивирани
