SMA атенюатори

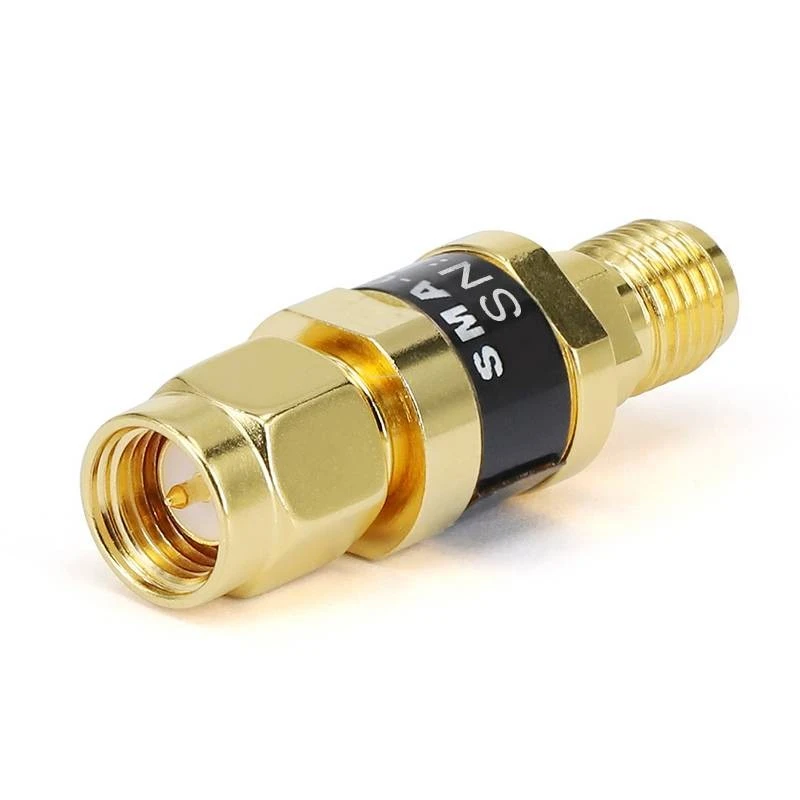

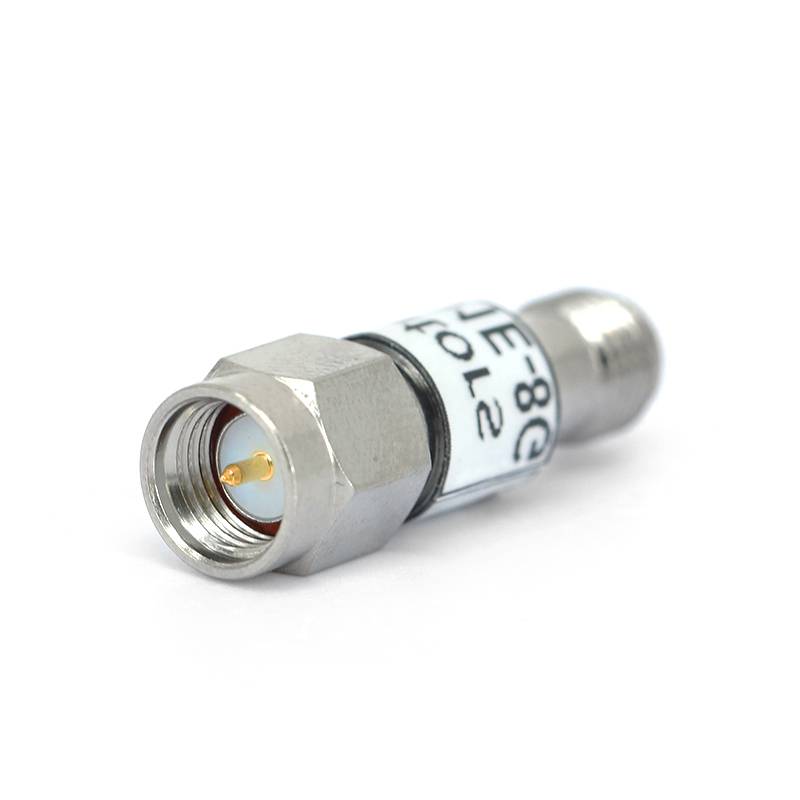

SMA attenuators are equipped with SMA connectors, typically having an SMA male at one end an SMA female at the other. The SMA attenuator is an electronic component used in radio frequency (RF) and microwave circuits. It has a specific impedance (usually 50 ohms or 75 ohms) and is used to reduce the amplitude of RF or microwave signals by a certain пропорция, без да влияе значително на честотните характеристики на сигналите .

Изпрати запитване

Изтегляне

Описание

Въведение на продукта

The power of the signal is dissipated through the internal resistance elements to achieve the attenuation of the signal amplitude. According to different resistance configurations, different degrees of attenuation can be achieved, and the attenuation is usually expressed in decibels (dB).

Приложение на продукта

Той се използва широко в безжична комуникация, радар, сателитна комуникация, тест и измерване и други полета . Използва се за регулиране на силата на сигнала, съответствие на нивото на сигнала, подобряване на динамичния обхват на системата и предотвратяване на претоварването на приемника .

Често задавани въпроси за обществени поръчки

1. Как мога да получа проба, за да проверя качеството ви?

След потвърждение на цената можете да изисквате проби, за да проверите нашето качество .
Ако имате нужда от пробите, бихме искали да изпратим проба от нашата китайска фабрика или u можете да получите пробата директно от нашето европейско съхранение на агенти .

2. Как мога да направя поръчка?

Можете да се свържете с което и да е от нашите продажби за поръчка ., моля, предоставете подробностите за вашите изисквания възможно най -ясни ., така че можем да ви изпратим офертата при първия път . Можете също да направите поръчка на нашия официален уебсайт: www . flexirf . com

Таблица с параметри на електрическа ефективност

Продукт Конфигурация
Серия Connector-in	Sma
Серия Connector-Out	Sma
Полярност на конектора	Стандарт
Полярност на конектора	Стандарт
Пол на конектора	Мъж
Пол на конектора	Женска
Съединение в импеданс (ом)	50
Съединен импеданс (ом)	50

Механични Данни
Min . цикли на чифтосване	По -голям или равен на 500
Конектор в материала на тялото	Месинг
Конектор в покритие на тялото	Триметал
Материал на тялото на конектора	Месинг
Конектор на външно покритие на тялото	Триметал

Екологичен Спецификации
ROHS съвместим	Да
Работен температурен диапазон	-45 степен до +125 степен

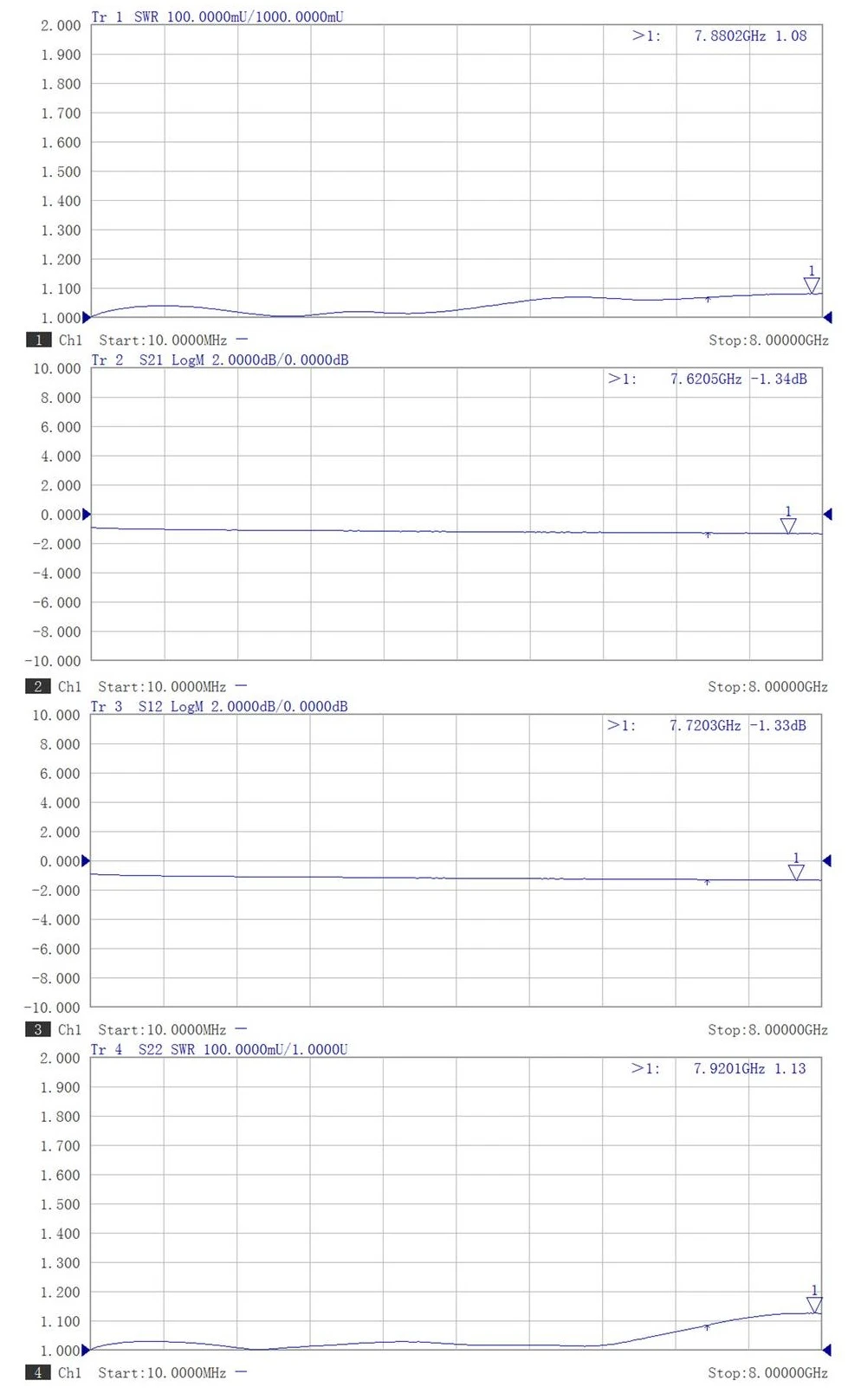

Тест Данни

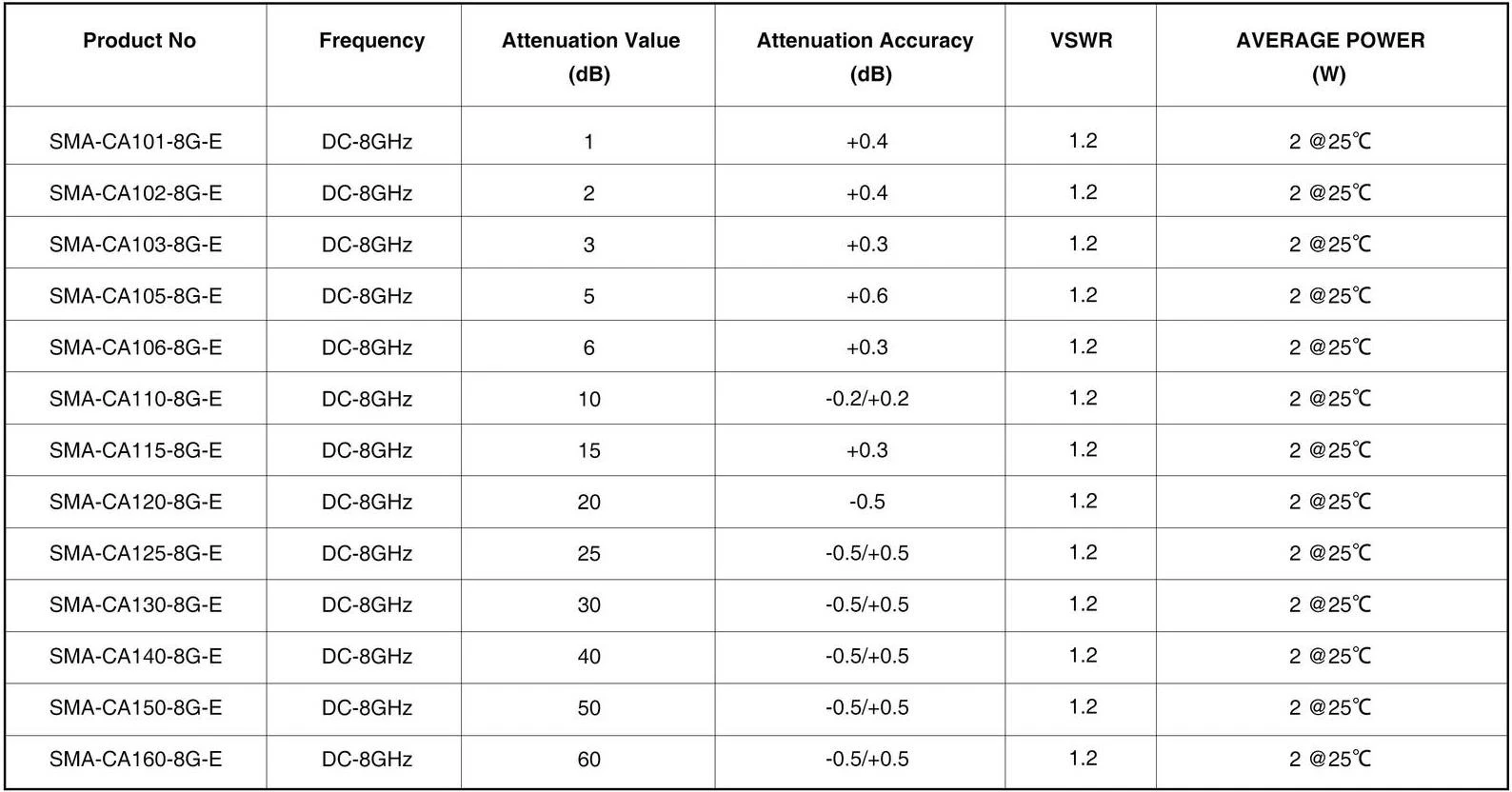

Електрически Изпълнение Таблица с параметри

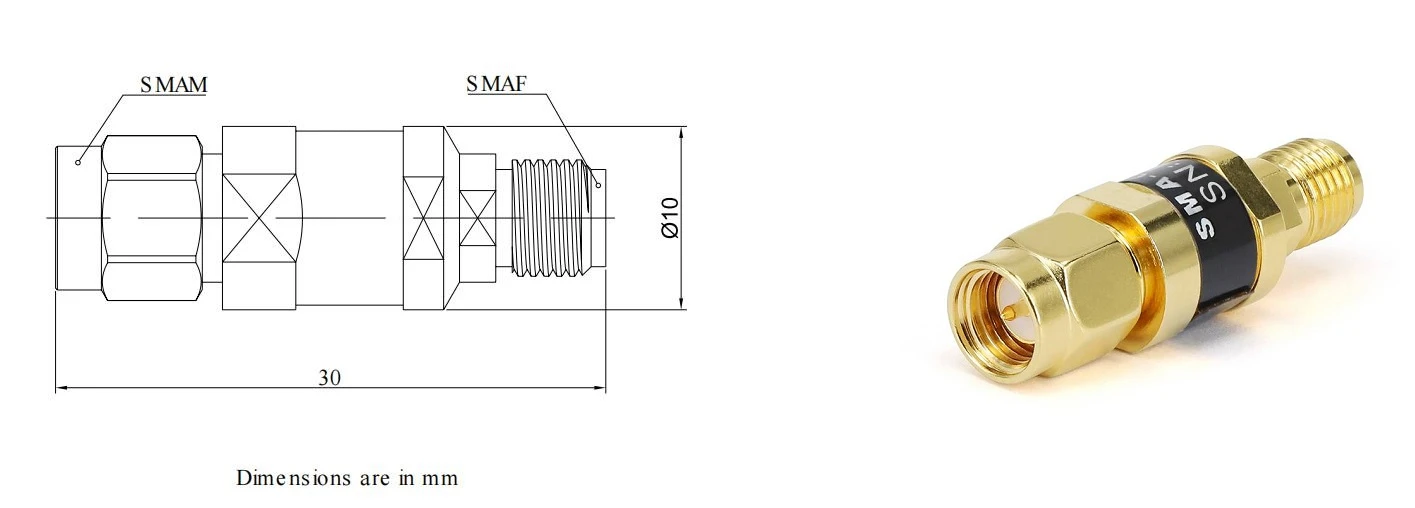

36020250408153127908

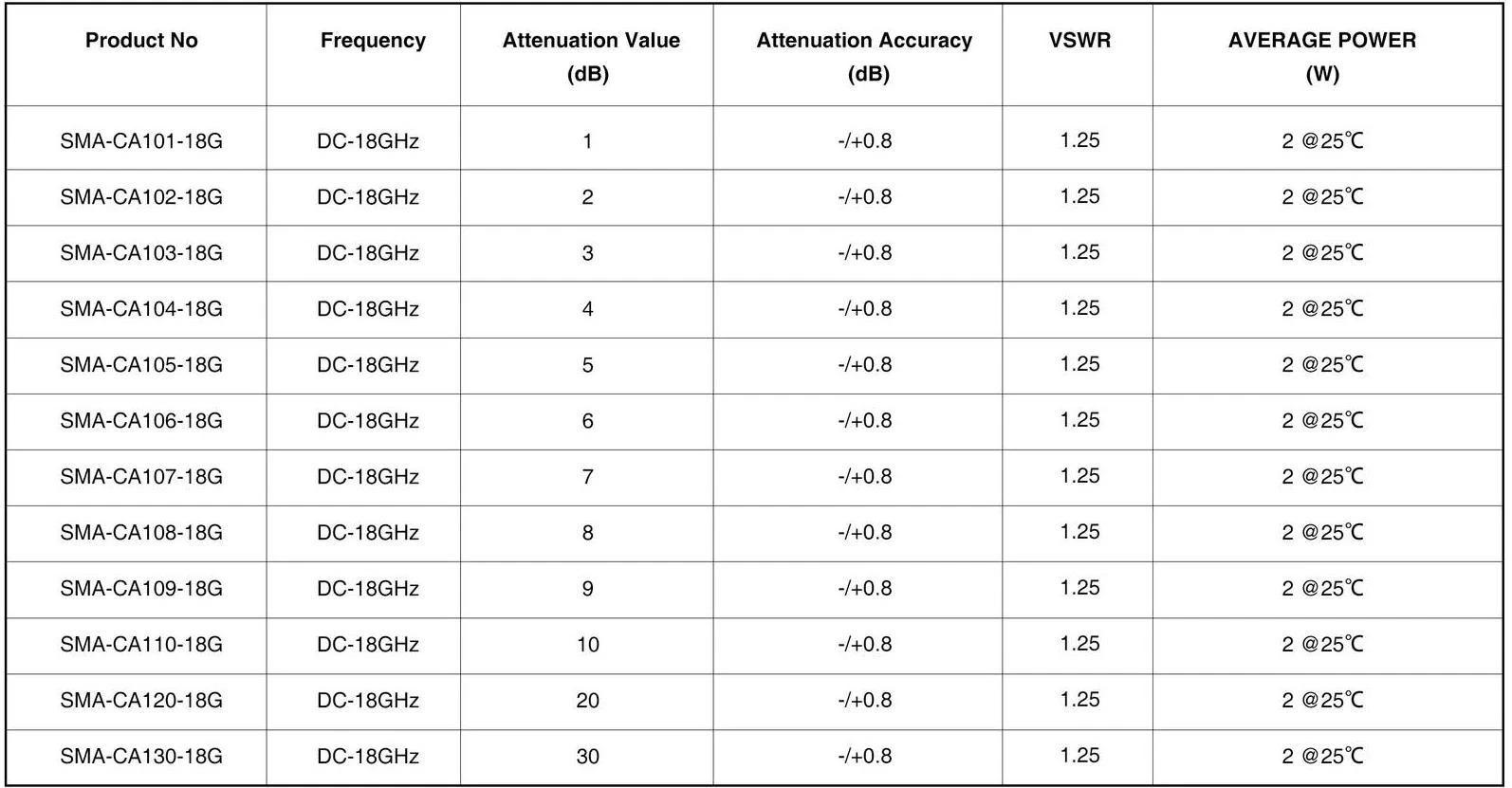

36020250408153147662

Продукт Конфигурация
Серия Connector-in	Sma
Серия Connector-Out	Sma
Полярност на конектора	Стандарт
Полярност на конектора	Стандарт
Пол на конектора	Мъж
Пол на конектора	Женска
Съединение в импеданс (ом)	50
Съединен импеданс (ом)	50

Електрически Изпълнение Таблица с параметри

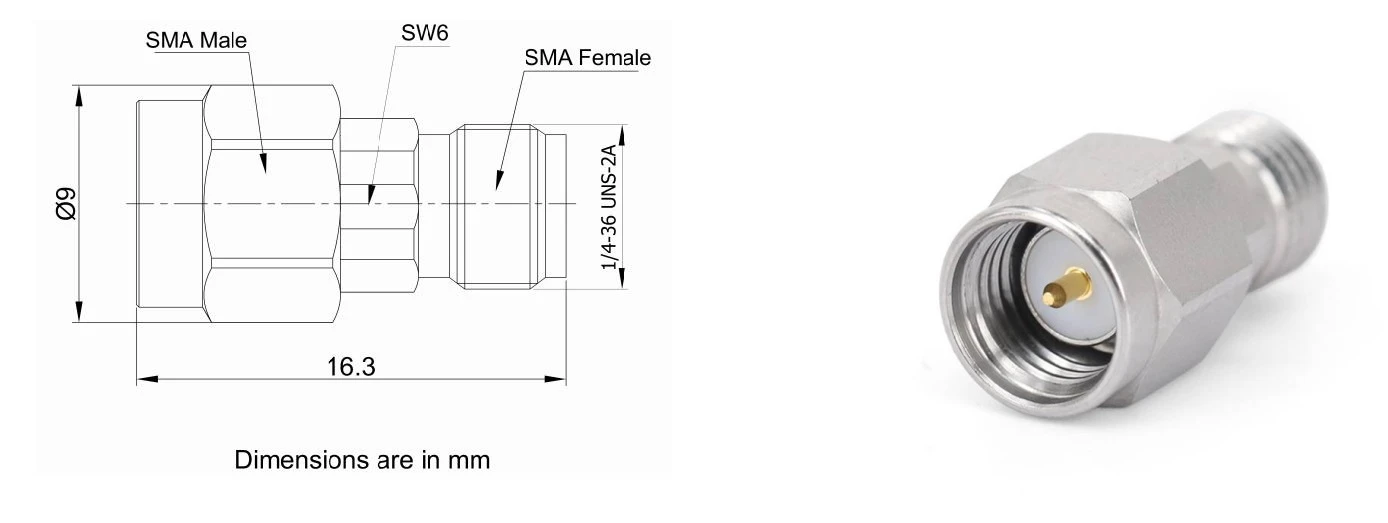

36020250408153202772

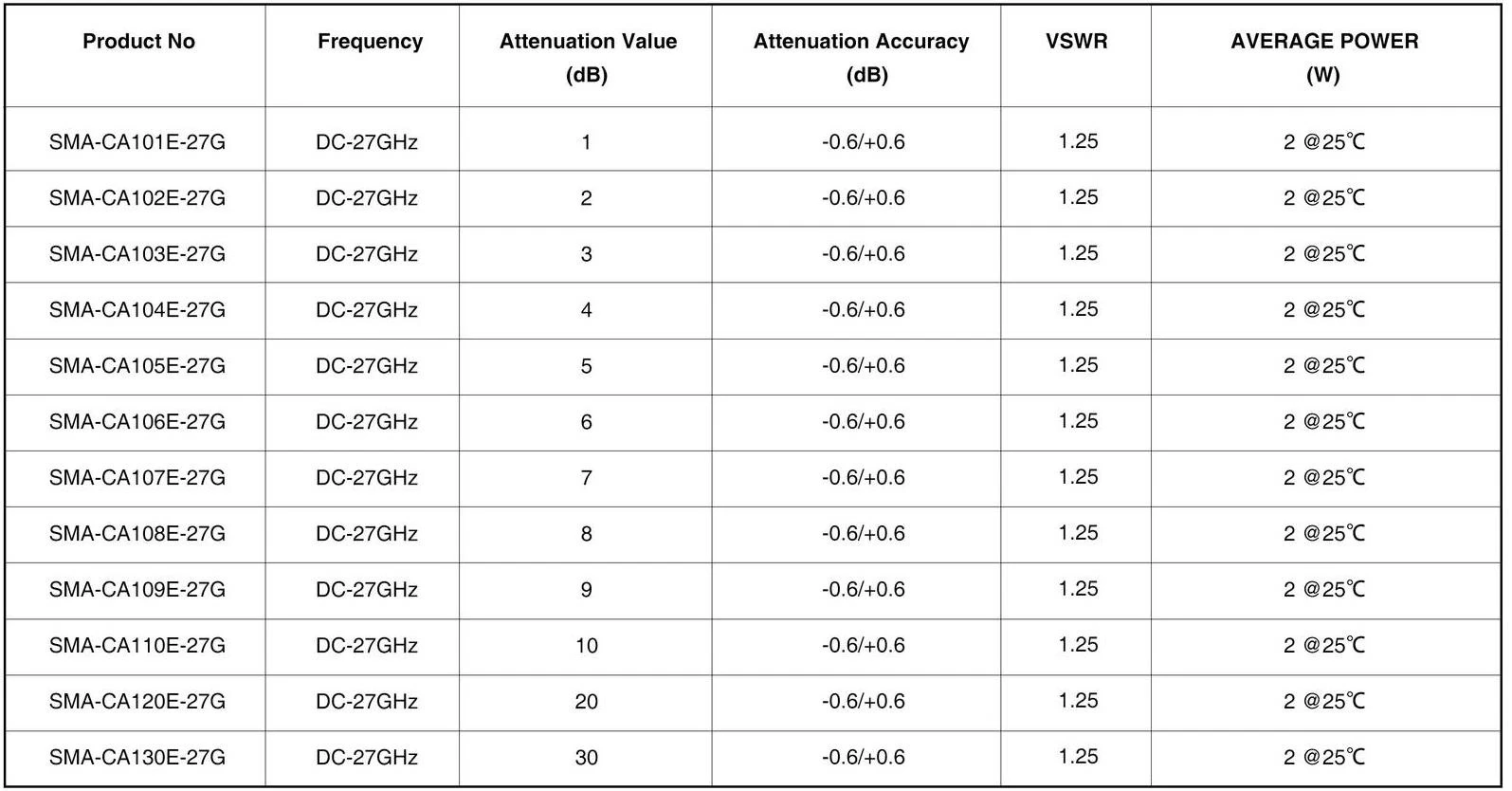

36020250408153219534

Продукт Конфигурация
Серия Connector-in	Sma
Серия Connector-Out	Sma
Полярност на конектора	Стандарт
Полярност на конектора	Стандарт
Пол на конектора	Мъж
Пол на конектора	Женска
Съединение в импеданс (ом)	50
Съединен импеданс (ом)	50

Механични Данни
Min . цикли на чифтосване	По -голям или равен на 500
Тегло (ж)	3.9 g
Конектор в материала на тялото	Неръждаема стомана
Конектор в покритие на тялото	Пасивирани
Материал на тялото на конектора	Неръждаема стомана
Конектор на външно покритие на тялото	Пасивирани
Криогенни	Не

Екологичен Спецификации
ROHS съвместим	Да
Работен температурен диапазон	-55 ºC до +125 ºC
Mil/std	N/A

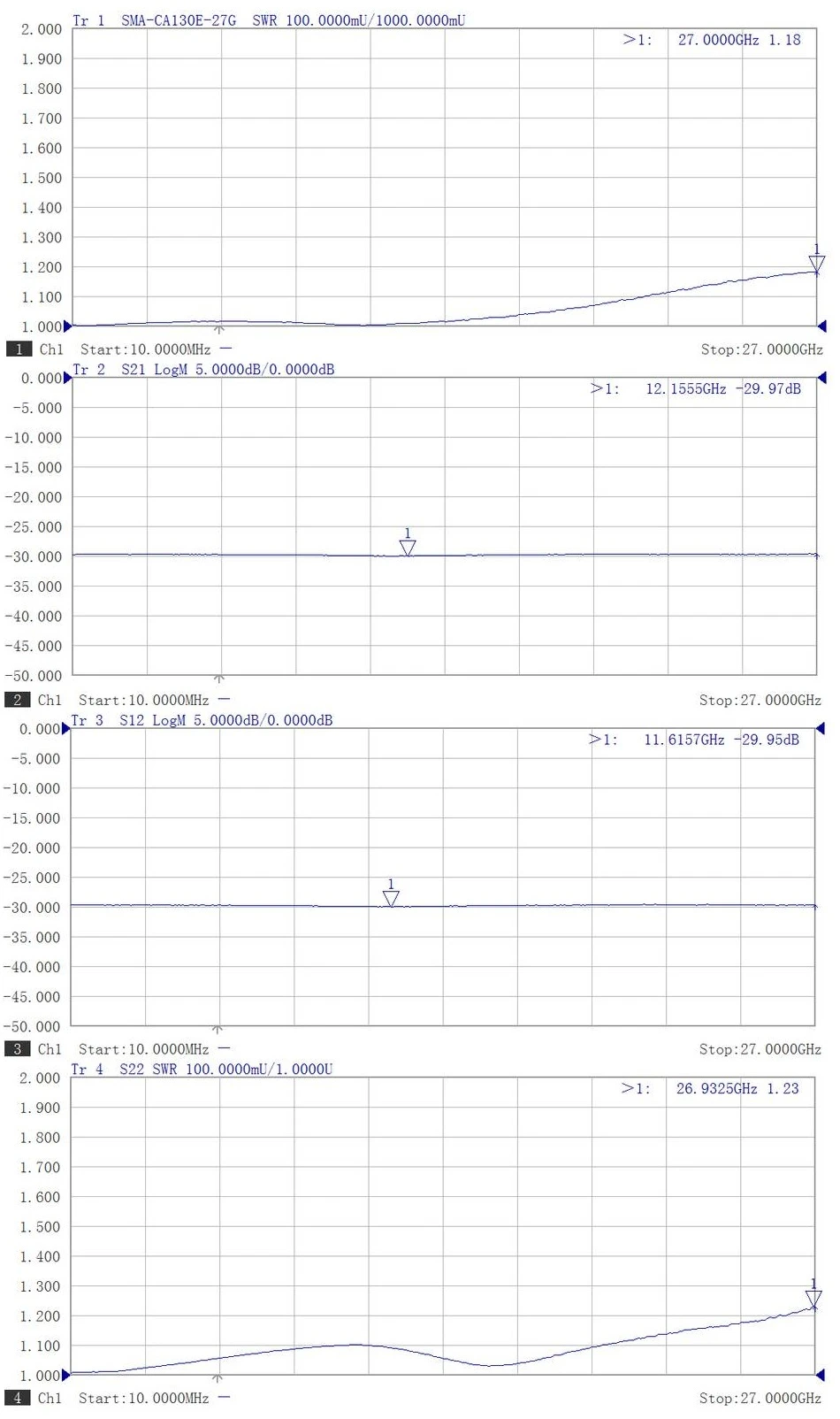

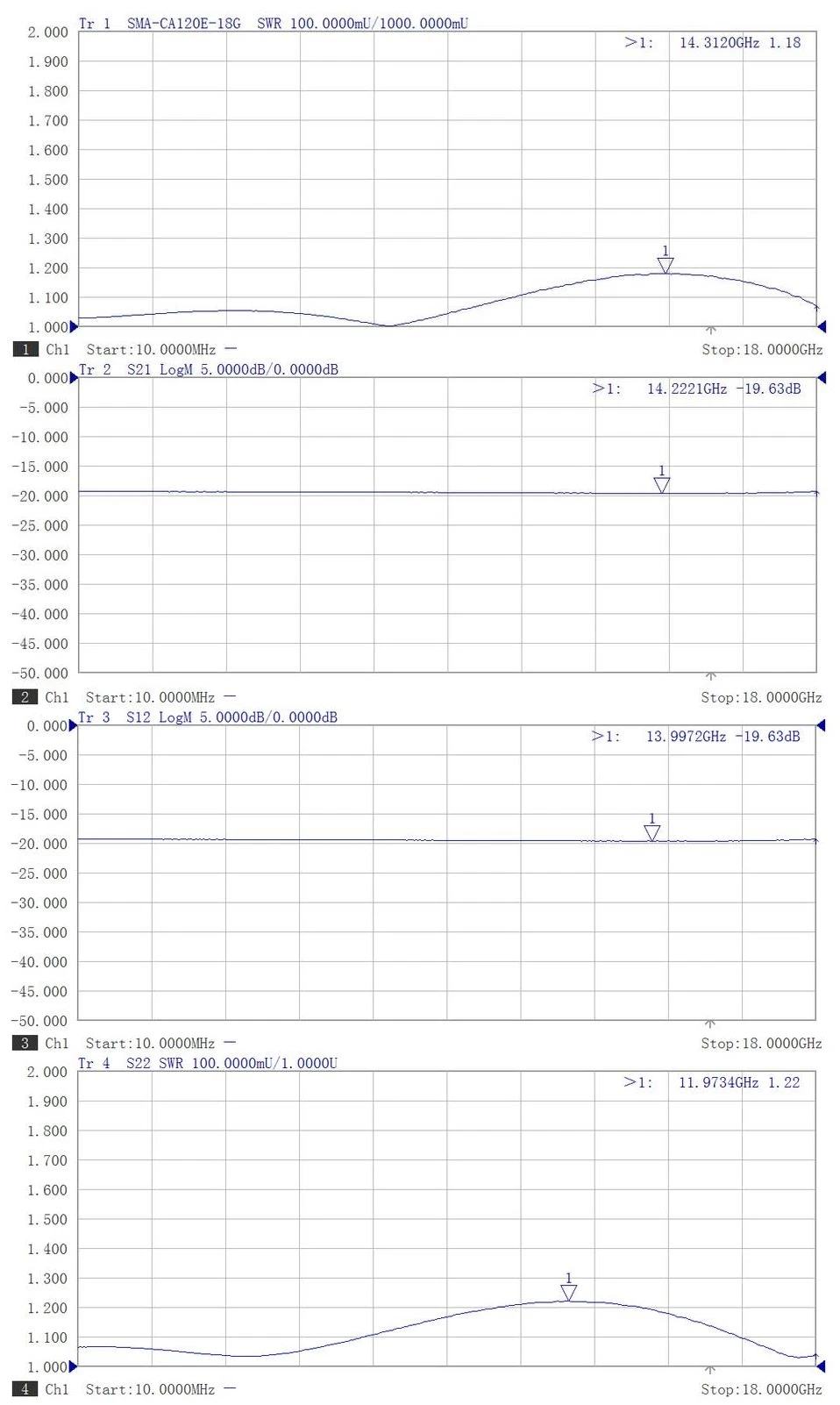

Тест Данни

Механични Данни
Min . цикли на чифтосване	По -голям или равен на 500
Тегло (ж)	7.8 g
Конектор в материала на тялото	Месинг
Конектор в покритие на тялото	Злато
Материал на тялото на конектора	Месинг
Конектор на външно покритие на тялото	Злато
Криогенни	Не

Екологичен Спецификации
ROHS съвместим	Да
Работен температурен диапазон	-40 ºC до +80 ºC
Mil/std	N/A
