SMA адаптер
Коаксиалните RF адаптери от серията SMA са най -широкият диапазон на приложение и най -голямото разнообразие сред всички адаптерирани серии . Има приблизително стотици опционални типове . неговата максимална работна честота може да достигне до 26 . 5 GHZ {.} сред тях, те са проектирани и разработени според три различни честоти на честота, 18г, 18г. За продуктите на приложението.
Описание
Въведение на продукта
Коаксиалните RF адаптери от серията SMA са най -широкият диапазон на приложение и най -голямото разнообразие сред всички адаптерирани серии . Има приблизително стотици опционални типове . неговата максимална работна честота може да достигне до 26 . 5 GHZ {.} сред тях, те са проектирани и разработени според три различни честоти на честота, 18г, 18г. За продуктите на приложението.
Продуктовият материал
The outer conductor of the SMA connector's body is usually made of metal materials such as brass or stainless steel. It plays a crucial role in shielding and signal transmission. Its cylindrical structure surrounds the inner conductor and dielectric, providing a low-resistance path for the return current of the electromagnetic signal, thus ensuring the stability and integrity of the signal Предаване .
Стил на тялото на продукта
SMA конекторите се предлагат в различни форми на тялото, включително прав тип, тип десен ъгъл, 4- монтаж на фланец на отвора, тип монтиране на преградата и херметичен вакуум тип монтаж .
Често задавани въпроси за обществени поръчки
Данни за спецификация на продукта
|
Конфигурация |
|
|
Тип конектор 1 |
Sma |
|
Конектор 1 импеданс |
50 ома |
|
Конектор 1 Полярност |
Стандарт |
|
Тип конектор 2 |
SMA/GPPO/GPO/2.4mm/2.92mm/3.5mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
Конектор 2 импеданс |
50 ома |
|
Конектор 2 Полярност |
Стандарт |
|
Метод на монтиране на конектора |
Няма |
|
Адаптер стил на тялото |
Прав/4 отворен фланец/преграда/десен ъгъл/ |
|
Информация за материалите |
|
|
Център контакт |
Cube Gold Plated |
|
Външен контакт |
Месингова златна плоча / неръждаема стомана |
|
Тяло |
Месингова златна плоча / неръждаема стомана |
|
Диелектрик |
PEI/PTFE/стъкло |
|
Данни за околната среда |
|
|
Температурен диапазон |
-55 степен до +165 степен |
|
2011/65/ЕС (ROHS) |
Съвместим |
SMA адаптер типове
|
SMA RF адаптер |
|||||
|
Ску |

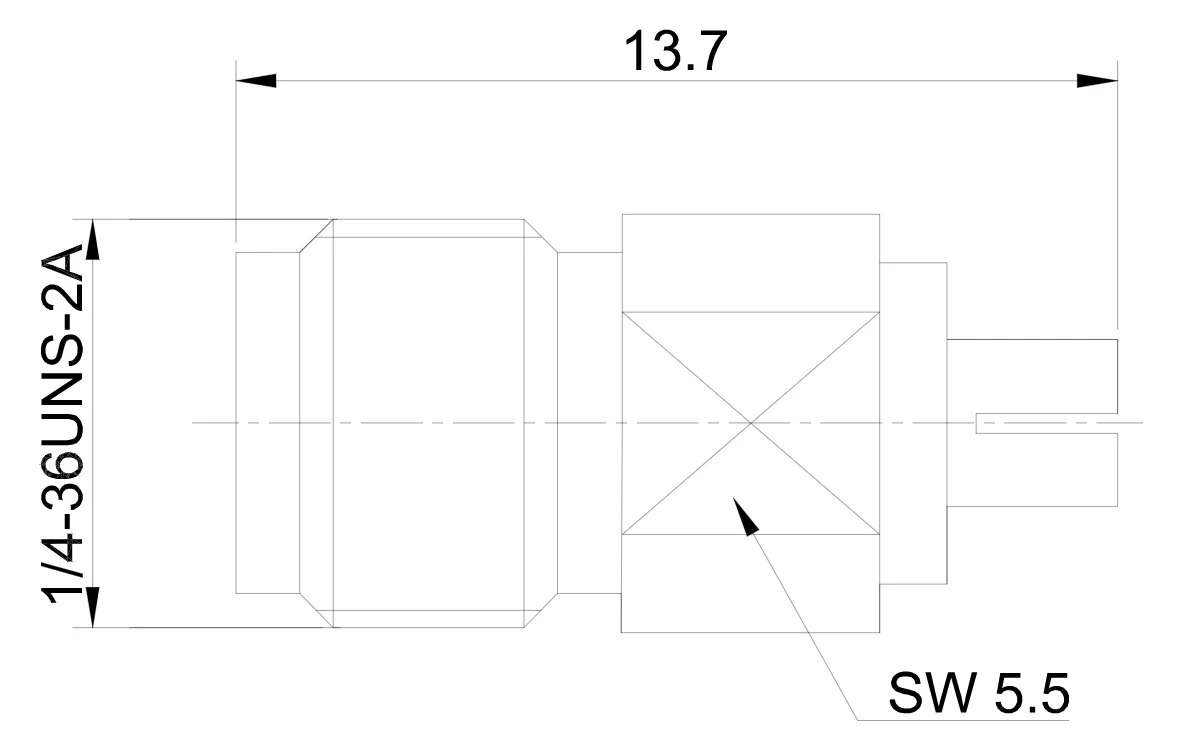

Рисуване |
Честота |
VSWR |
Тип описание |
|
|

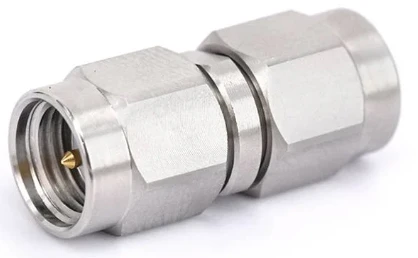

Fr 1- sma-jjs |
|
|
DC -18 GHz |
1.15 |
SMA мъж до SMA мъж |
|

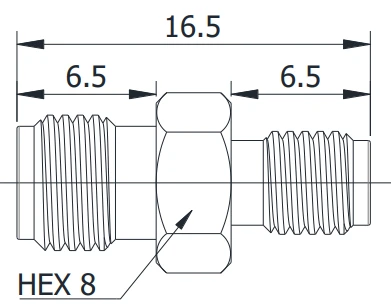

Fr 1- sma-kks |
|
|
DC -18 GHz |
1.15 |

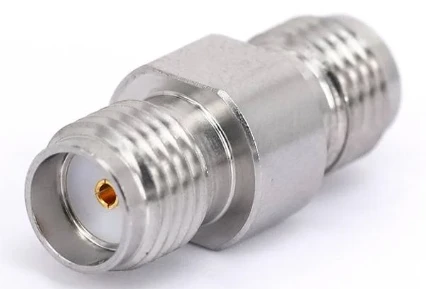

SMA жена на SMA жена |
|
Fr 1- SMA-jks |
|
|
DC -18 GHz |
1.15 |
SMA мъж на SMA жена |
|

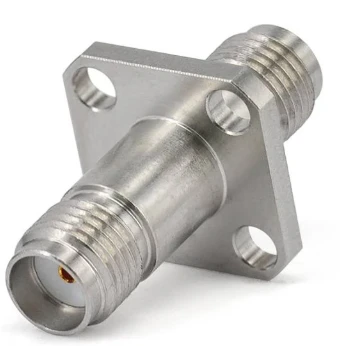

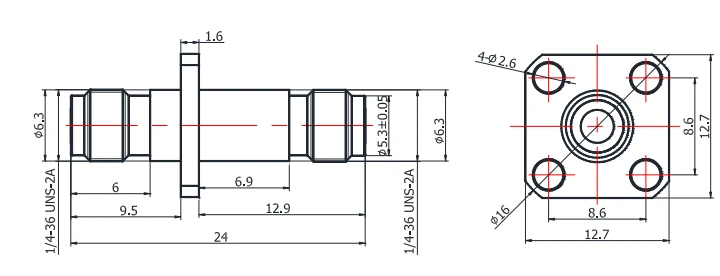

Fr 1- sma-kfkg -1 |
|
|
DC -18 GHz |
1.15 |

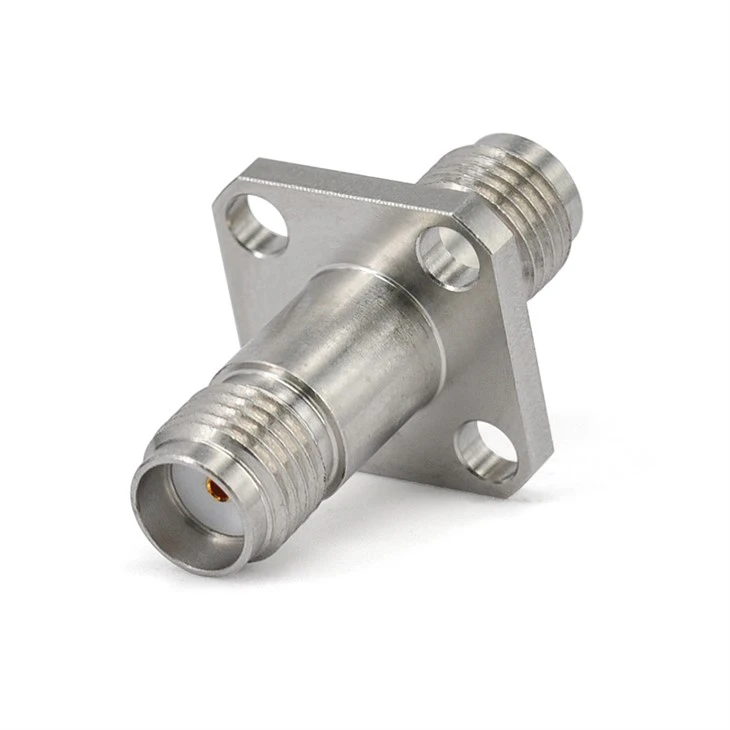

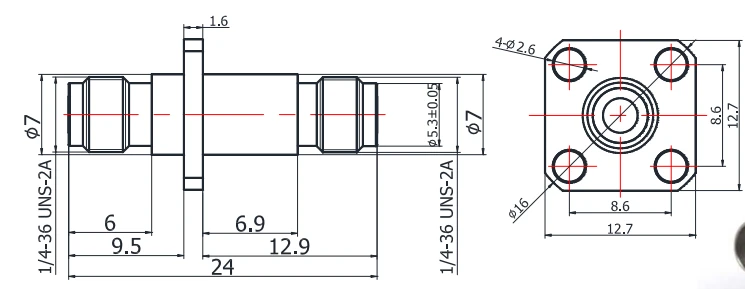

SMA женска към SMA женска с фланец от 4 дупки |
|
Fr 1- sma-kfkg |
|
|
DC -26.5 GHz |
1.15 |
SMA женска към SMA женска с фланец от 4 дупки |
|

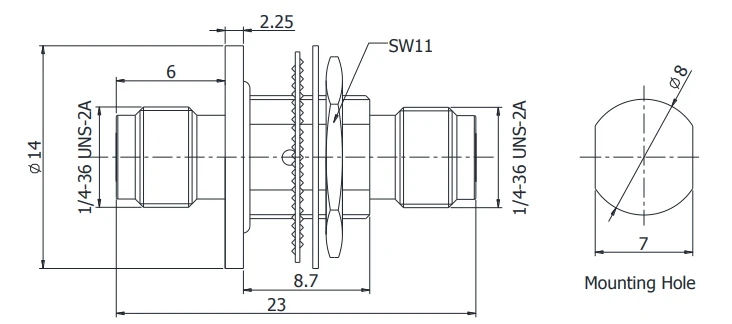

Fr 1- sma-kykg -1 |
|
|
DC -26.5 GHz |
1.25 |

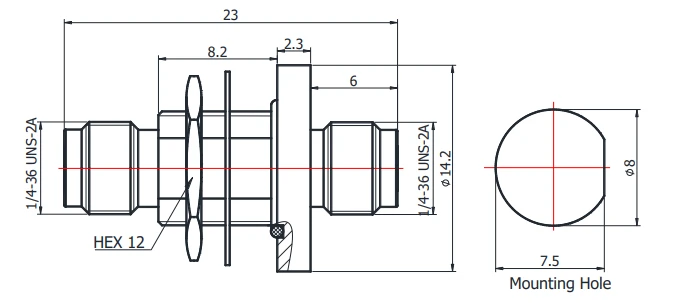

SMA жена към SMA женска с монтаж на преграда |
|

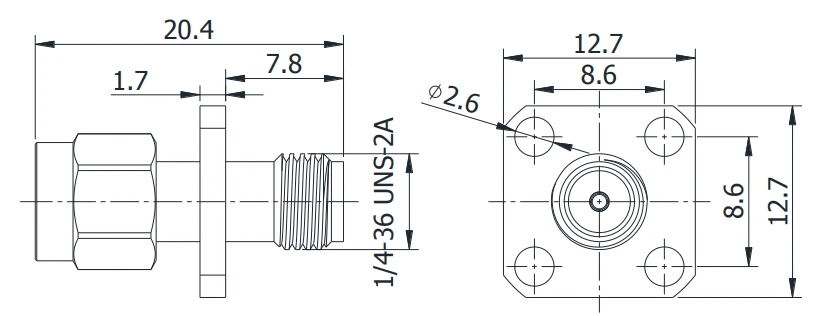

Fr 1- Sma-jfkg |
|
|
DC -18 GHz |
1.20 |
SMA мъж до SMA жена с фланец от 4 дупки |
|
Fr 1- sma-jwjs -18 g |
|
|
DC -18 GHz |
1.25 |
SMA мъж до SMA мъж с прав ъгъл |
|
Fr 1- sma-kwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA жена към SMA женска с прав ъгъл |
|
Fr 1- sma-jwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA мъж до SMA женска с прав ъгъл |
|
Fr 1- sma-jk |
|
|
DC -18 GHz |
1.25 |

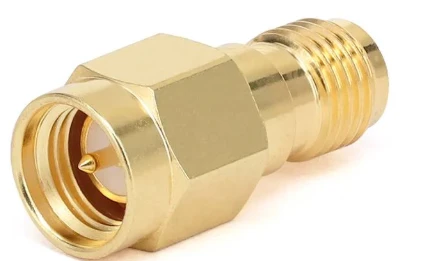

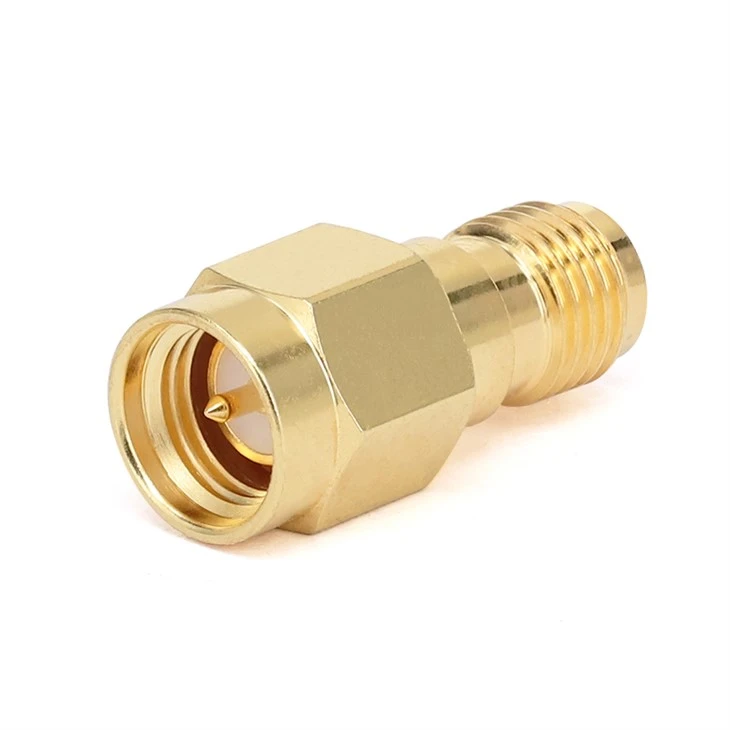

SMA мъж на SMA жена |
|
Fr 1- sma-kk-e |
|
|
DC -18 GHz |
1.25 |
SMA жена на SMA жена |
|
Fr 1- SMA-KK1 |
|
|
DC -18 GHz |
1.25 |
SMA жена на SMA жена |
|
Fr 1- Sma-kyk1 |
|
|
DC -18 GHz |
1.25 |

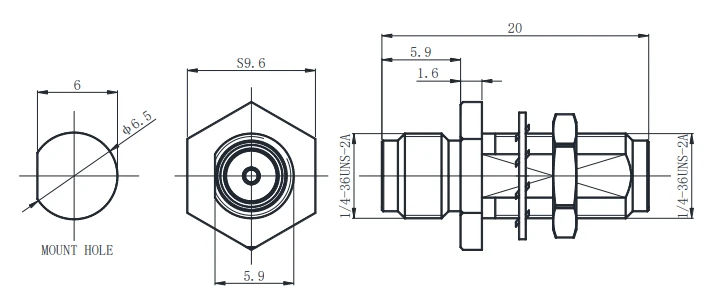

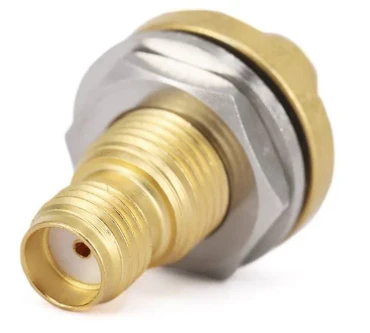

SMA жена към SMA женска с монтаж на преграда |
|
Fr 1- smam-kyk |
|
|
DC -18 GHz |
1.35 |
SMA женска към SMA женска с преграда и вакуумна стегнатост |
|
Fr 1- qsma/sma-jks |
|
|
DC -18 GHz |
1.25 |
Бърз SMA мъж до SMA жена |
|
SMA до 2,4 мм RF адаптер |
|||||
|
Ску |
Рисуване |
Фетечност |
VSWR |
Тип описание |
|
|

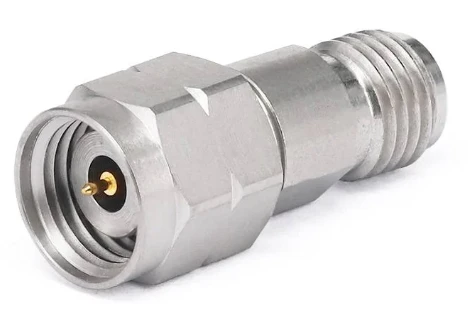

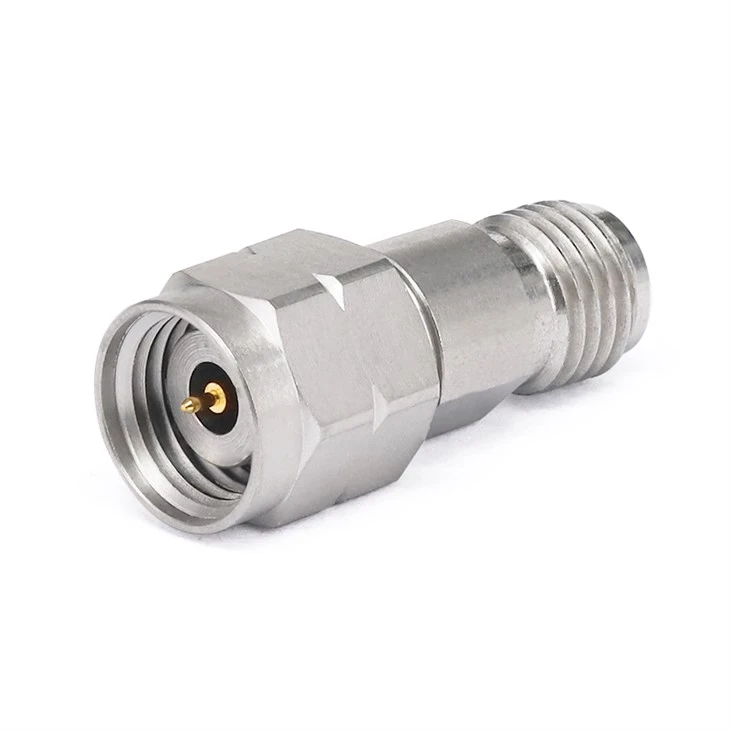

Fr 1- sma/2.4- kjs |
|
|
DC -26.5 GHz |
1.15 |
SMA женски до 2,4 мм мъжки |
|
SMA до 2,92 ммRF адаптер |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|

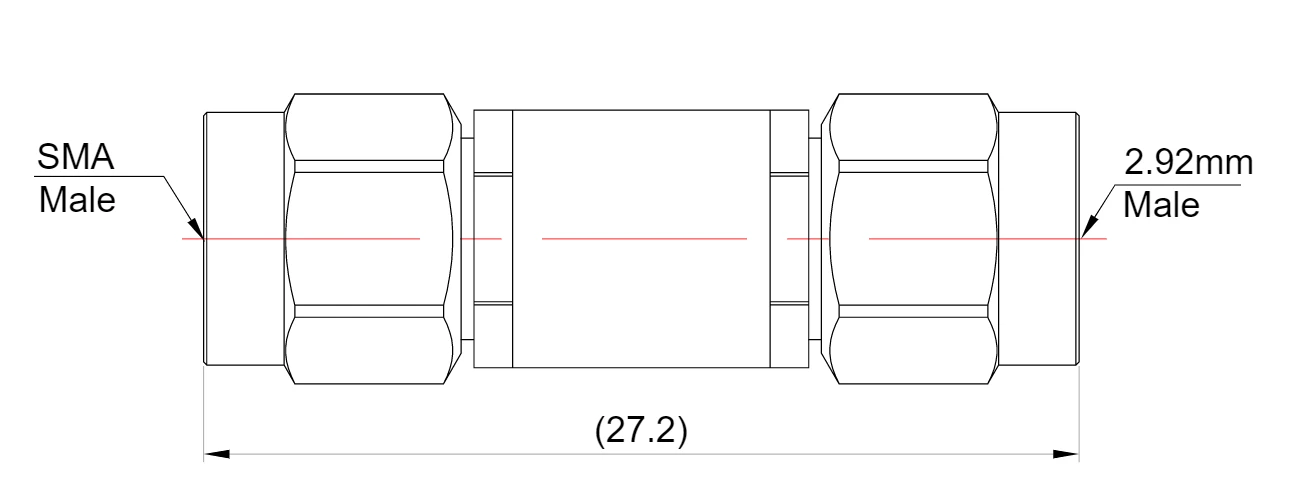

Fr 1- sma/2.92- jjs |
|
|
DC -18 GHz |
1.15 |
SMA мъж до 2,92 мм мъжки |
|
Fr 1- sma/2.92- kks |
|
|
DC -18 GHz |
1.15 |

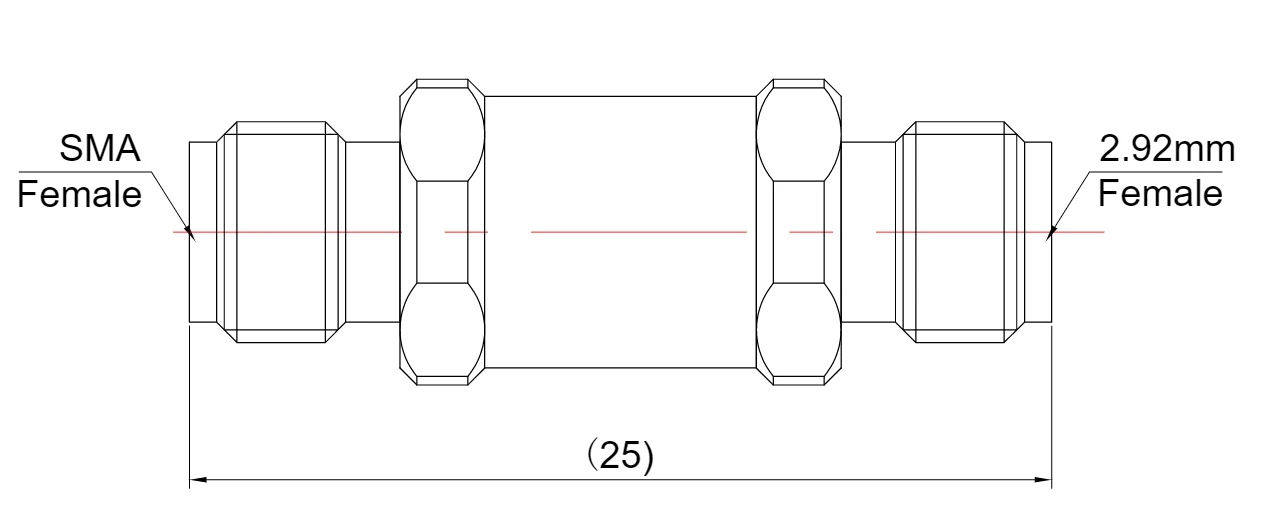

SMA женски до 2,92 мм жена |
|
Fr 1- sma/2.92- jks |
|
|
DC -18 GHz |
1.15 |

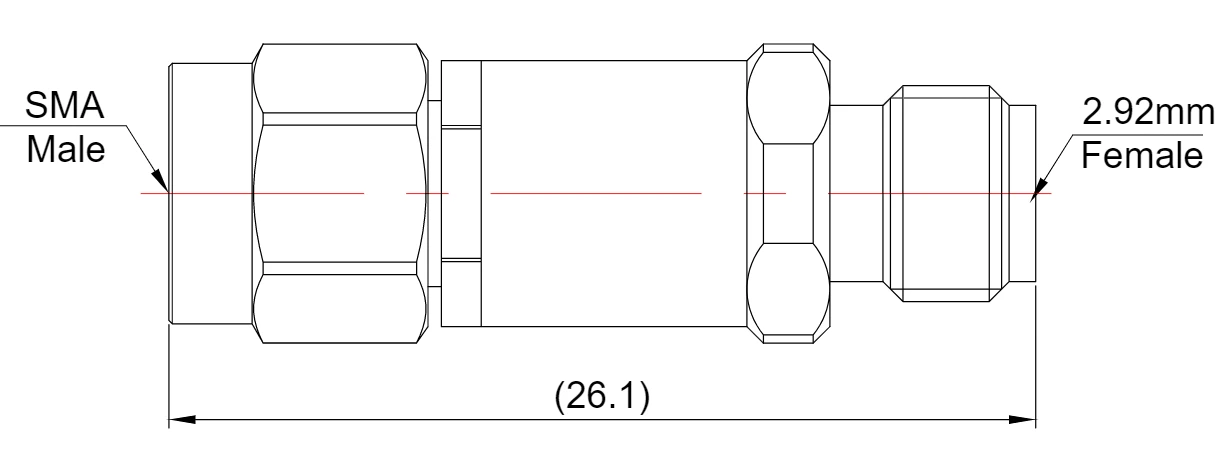

SMA мъж до 2,92 мм жена |
|

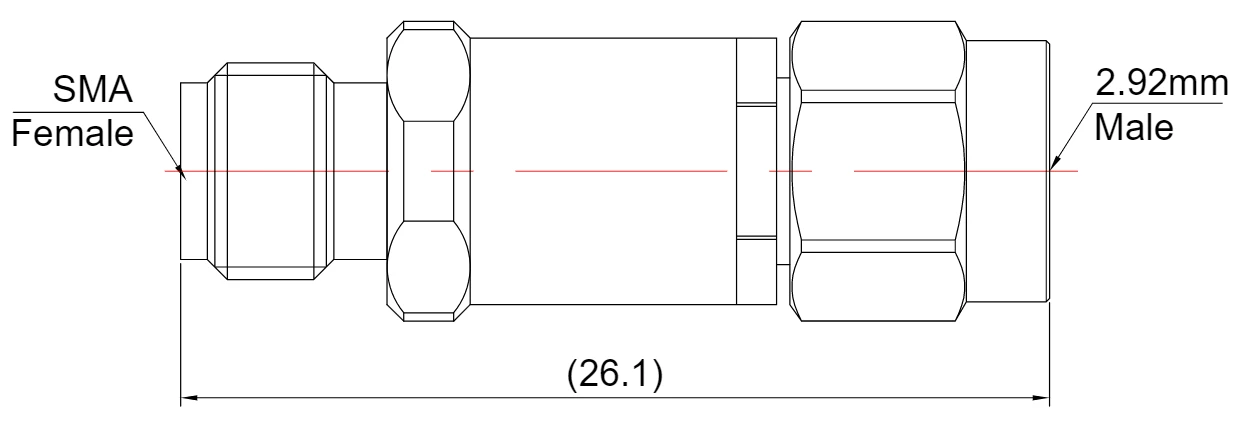

Fr 1- sma/2.92- kjs |
|
|
DC -18 GHz |
1.15 |
SMA женски до 2,92 мм мъжки |
|

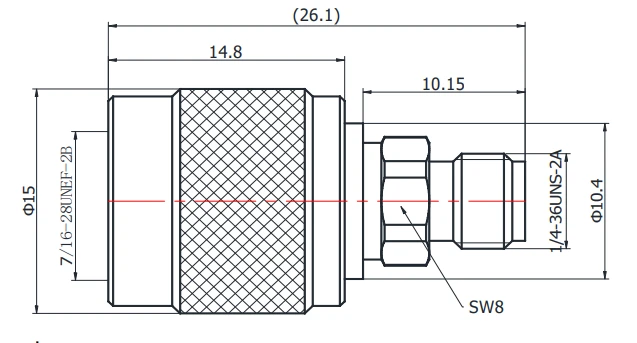

SMA до N RF адаптер |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- n/sma-jjs |
|
|
DC -18 GHz |
1.15 |
N мъжки мъжки мъжки |
|
Fr 1- n/sma-kks |
|
|
DC -18 GHz |
1.15 |
N жена до SMA женска |
|
Fr 1- n/sma-jks |
|
|
DC -18 GHz |
1.15 |

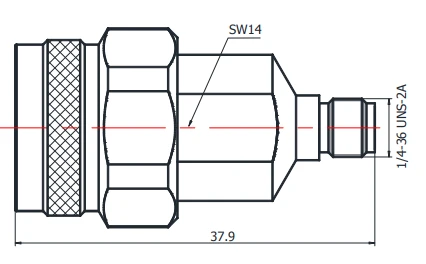

N мъж до SMA женска |
|
Fr 1- n/sma-kjs |
|
|
DC -18 GHz |
1.15 |

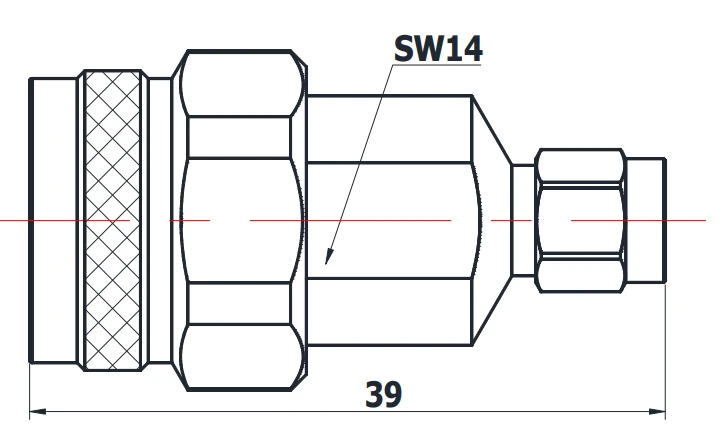

N жена до sma мъжки |
|
Fr 1- n/sma-kykg |
|
|
DC -18 GHz |
1.15 |

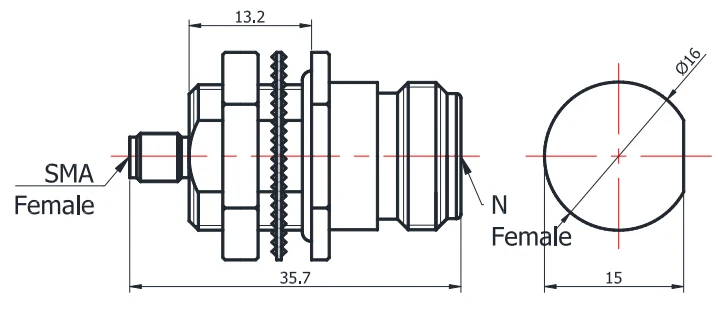

N жена до SMA женска с монтаж на преграда |
|
Fr 1- n/sma-kfkg |
|
|
DC -18 GHz |
1.15 |

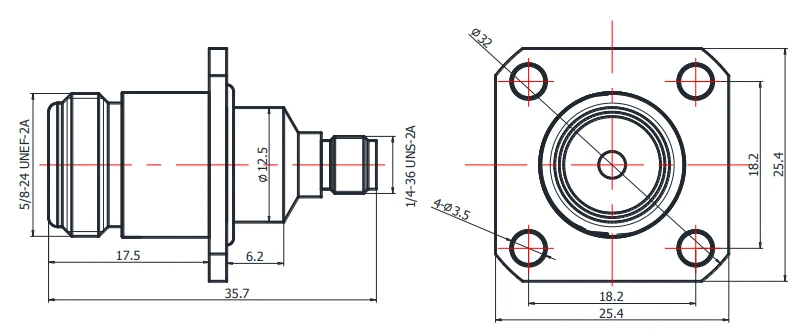

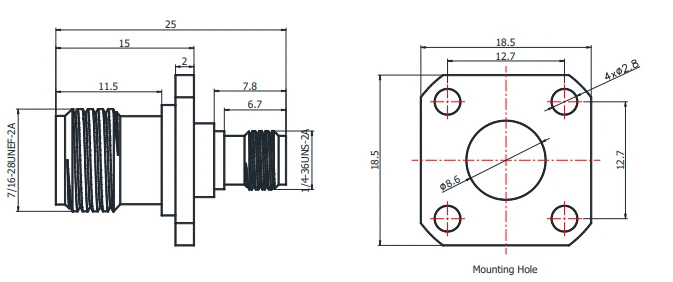

N жена до SMA женска с фланец от 4 дупки |
|

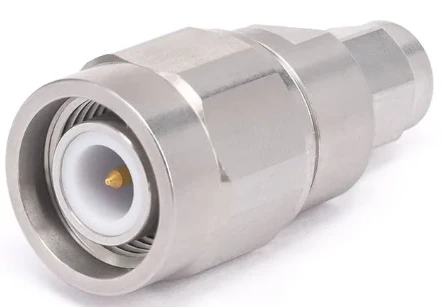

SMA към TNC RF адаптер |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- tnc/sma-jjs |
|
|
DC -18 GHz |
1.25 |
TNC мъж на SMA мъж |
|
Fr 1- tnc/sma-kks |
|
|
DC -18 GHz |
1.25 |

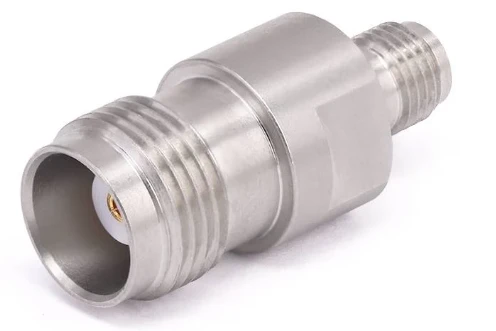

TNC жена на SMA женска |
|
Fr 1- tnc/sma-jks |
|
|
DC -18 GHz |
1.25 |
TNC мъж на SMA жена |
|
Fr 1- tnc/sma-kjs |
|
|
DC -18 GHz |
1.25 |
TNC жена на SMA мъжки |
|
Fr 1- tnc/sma-jj |
|
|
DC -3 GHz |
1.25 |
TNC мъж на SMA мъж |
|
Fr 1- tnc/sma-kk |
|
|
DC -3 GHz |
1.25 |
TNC жена на SMA женска |
|
Fr 1- tnc/sma-jk |
|
|
DC -3 GHz |
1.25 |
TNC мъж на SMA жена |
|
Fr 1- tnc/sma-kj |
|
|
DC -3 GHz |
1.25 |
TNC жена на SMA мъжки |
|
Fr 1- tnc/sma-kfk1 |
|
|
DC -4 GHz |
1.25 |

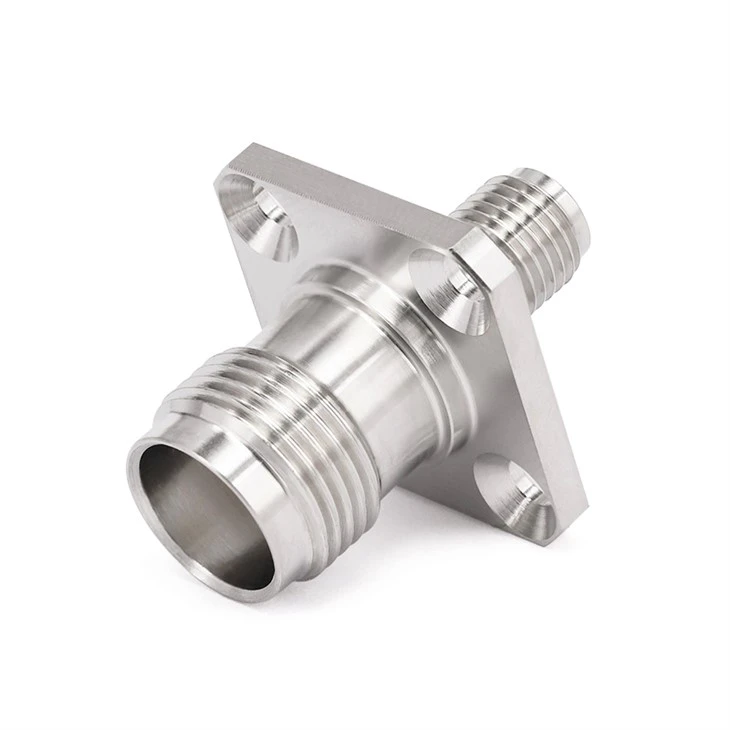

TNC женска към SMA женска с фланец от 4 дупки |
|
SMA към BNC RF адаптер |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- bnc/sma-jjs |
|
|
DC -18 GHz |
1.15 |
BNC мъж до SMA мъж |
|
Fr 1- bnc/sma-kks |
|
|
DC -18 GHz |
1.15 |
BNC жена на SMA жена |
|
Fr 1- bnc/sma-jks |
|
|
DC -18 GHz |
1.15 |
BNC мъж на SMA жена |
|
Fr 1- bnc/sma-kjs |
|
|
DC -18 GHz |
1.15 |
BNC жена на SMA мъжки |
|
RF адаптер SMA до GPPO (Mini-SMP) RF |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- SMA/GPPO-JJ |
|
|
DC -18 GHz |
1.20 |
SMA мъж на GPPO мъж |
|
Fr 1- SMA/gppo-kk |
|
|
DC -18 GHz |
1.20 |
SMA жена на GPPO жена |
|
Fr 1- SMA/GPPO-JK |
|
|
DC -18 GHz |
1.20 |
SMA мъж на GPPO жена |
|
Fr 1- sma/gppo-kj |
|
|
DC -18 GHz |
1.20 |
SMA жена на GPPO мъж |
|

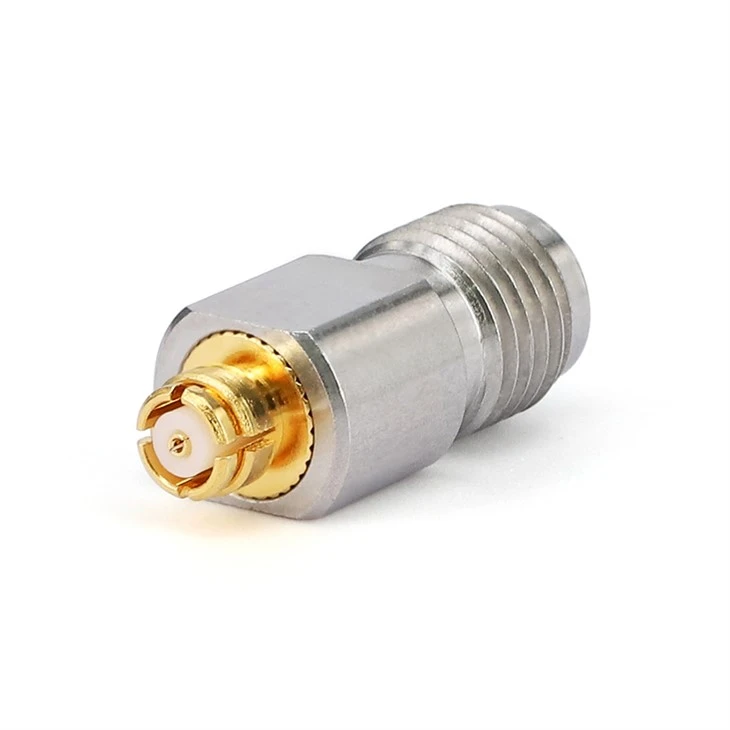

RF адаптер SMA до GPO (SMP) |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- SMA/GPO-JJ |
|
|
DC -18 GHz |
1.20 |
SMA мъж до GPO мъж |
|
Fr 1- SMA/GPO-KK |
|
|
DC -18 GHz |
1.20 |
SMA жена до GPO жена |
|
Fr 1- SMA/GPO-JK |
|
|
DC -18 GHz |
1.20 |
Sma мъжки до gpo женска |
|
Fr 1- SMA/GPO-KJ |
|
|
DC -18 GHz |
1.20 |
SMA жена до GPO мъжки |
|
SMA към SSMA RF адаптер |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- SMA/SSMA-JJ |
|
|
DC -27 GHz |
1.25 |
SMA мъж на SSMA мъж |
|
Fr 1- sma/ssma-kk |
|
|
DC -6 GHz |
1.25 |
SMA жена на SSMA женска |
|
Fr 1- SMA/SSMA-JK |
|
|
DC -18 GHz |
1.25 |
SMA мъж на SSMA женски |
|
Fr 1- sma/ssma-kj |
|
|
DC -18 GHz |
1.25 |
SMA жена на SSMA мъж |
|
SMA към SSMC RF адаптер |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- SMA/SSMC-JJ |
|
|
DC -6 GHz |
1.20 |
SMA мъж на SSMC мъж |
|
Fr 1- SMA/SSMC-KK |
|
|
DC -6 GHz |
1.20 |
SMA жена на SSMC жена |
|
Fr 1- SMA/SSMC-JK |
|
|
DC -6 GHz |
1.20 |
SMA мъж на SSMC жена |
|
Fr 1- sma/ssmc-kj |
|
|
DC -6 GHz |
1.20 |
SMA жена на SSMC мъжки |
|
SMA към MCX RF адаптер |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- SMA/MMCX-JJ |
|
|
DC -6 GHz |
1.20 |
SMA мъж до mmcx мъж |
|

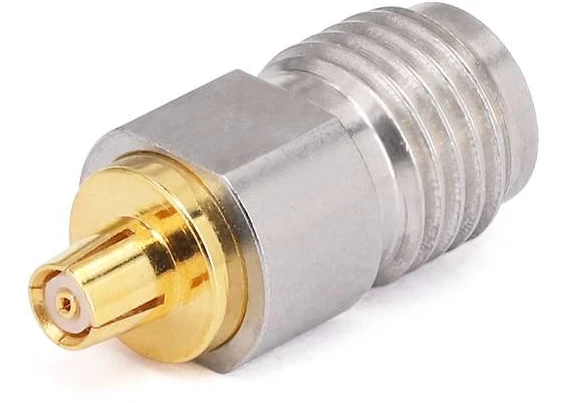

Fr 1- SMA/mmcx-kk |
|
|
DC -6 GHz |
1.20 |
SMA жена на MMCX женска |
|
Fr 1- SMA/mmcx-jk |
|
|
DC -6 GHz |
1.20 |
Sma мъжки до mmcx жена |
|
Fr 1- SMA/MMCX-KJ |
|
|
DC -6 GHz |
1.20 |
SMA жена до MMCX мъжки |
|
SMA към IPEX RF адаптер |
|||||
|
Ску |
Рисуване |
Честота |
VSWR |
Тип описание |
|
|
Fr 1- SMA/ipx 1- jj |
|
|
DC -6 GHz |
1.35 |

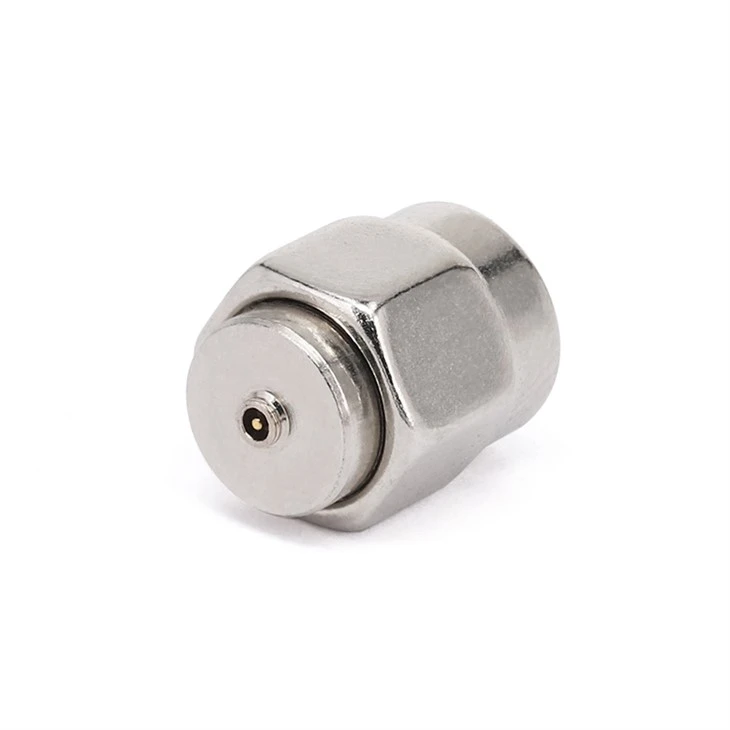

SMA мъж на ipx1 мъж |
|
Fr 1- SMA/ipx 1- kks |
|
|
DC -6 GHz |
1.20 |
SMA мъж на ipx1 жена |
|
Fr 1- SMA/ipx 4- jj |
|
|
DC -6 GHz |
1.35 |

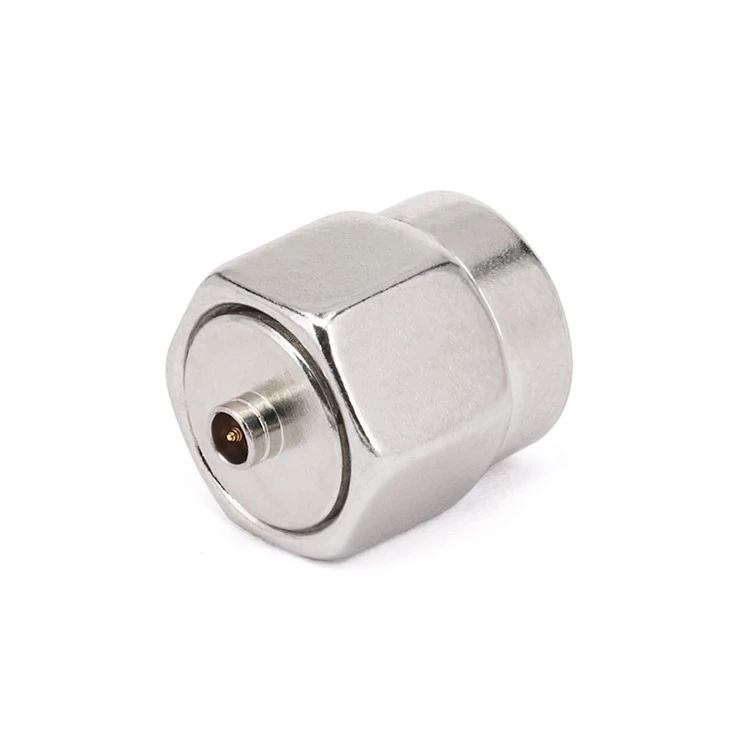

SMA мъж на ipx4 мъж |
