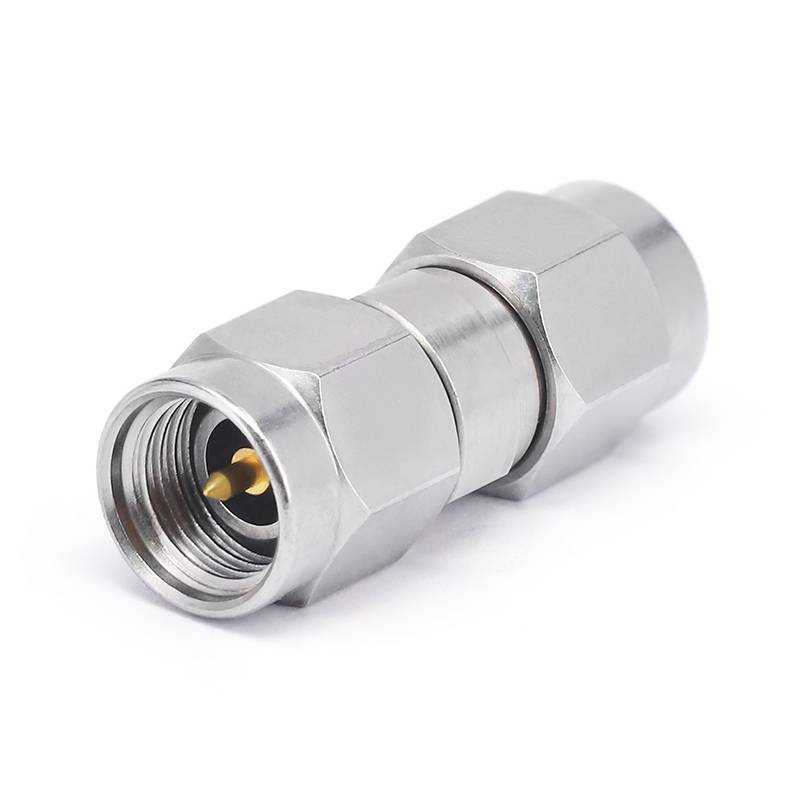

3,5 мм адаптер

3 . 5mm RF адаптер обикновено се характеризира с компактна структура . външният диаметър на конектора обикновено е около 3 . 5 мм, който е проектиран да бъде малък и лек, което го прави подходящ за използване в приложения, където пространството е ограничено. Например, в някои миниатюрни комуникационни устройства или сглобки с висока плътност на платката, 3,5-милиметровият конектор може лесно да бъде интегриран, без да се заема твърде много място.

Изпрати запитване

Описание

Въведение на продукта

В допълнение, съществуват и различни форми на порт интерфейси, като прави конектори и конектори под прав ъгъл. Конекторите под прав ъгъл са по-удобни за ситуации, в които пространството е ограничено и свързването трябва да бъде направено под прав ъгъл. Например, в сложен дизайн на печатна платка, конектори с прав ъгъл 3.5mm могат да бъдат използвани, за да спестят пространство и да направят свързването по-гъвкаво.

Технически данни на продукта

3 . 5mm RF адаптер устройства обикновено имат нисък VSWR . Ниският VSWR може ефективно да намали отражението на сигнала и да подобри ефективността на предаването на сигнала . В практически приложения, може да се постигне по -малко от 1.15, което помага да се размножава, което помага да се постигне, че сигнала е гладко предавана между различни компоненти, без да се постига изкопчиви, които помагат да се постигне, че сигнала е постигната безпроблемно, без да се постига изкопчиви, които помагат да се постигне, че сигналът е постигнат, безпроблемен, без да се постига размножаващи се.

Често задавани въпроси за обществени поръчки

1. Какъв е вашият moq?

О: Ако имаме продуктите на склад, няма да бъде MOQ . Ако трябва да произвеждаме, можем да обсъдим MOQ според точната ситуация на клиента .

2. Колко време е времето ви за доставка?

A: Общият срок на доставка е 15-30 дни след получаване на потвърждението на вашата поръчка ., ако имаме стоките на склад, той ще отнеме само 1-2 дни .

Данни за спецификация на продукта

Конфигурация
Тип конектор 1	3,5 мм
Конектор 1 импеданс	50 ома
Конектор 1 Полярност	Стандарт
Тип конектор 2	2.4mm/2.92mm/3.5mm/n
Конектор 2 импеданс	50 ома
Конектор 2 Полярност	Стандарт
Метод на монтиране на конектора	Няма
Адаптер стил на тялото	Прав фланец
Информация за материалите
Център контакт	Cube Gold Plated
Външен контакт	Неръждаема стомана
Тяло	Неръждаема стомана
Диелектрик	Pei
Данни за околната среда
Температурен диапазон	-55 степен до +165 степен
2011/65/ЕС (ROHS)	Съвместим

Тип на продукта

3.5 мм RF адаптер
Ску	Рисуване	Честота	VSWR	Тип описание
Fr 1-3.5- jjs		DC -33 GHz	1.15	3,5 мм мъжки до 3,5 мм мъжки
Fr 1-3.5- kks		DC -33 GHz	1.15	3,5 мм жена до 3,5 мм жена
Fr 1-3.5- jks		DC -33 GHz	1.15	3,5 мм мъжки до 3,5 мм жена
3,5 мм до 2,4 мм RF адаптер
Ску	Рисуване	Честота	VSWR	Тип описание
Fr 1-3.5/2.4- jjs		DC -26.5 GHz	1.15	3,5 мм мъжки до 2,4 мм мъжки
Fr 1-3.5/2.4- kks		DC -26.5 GHz	1.15	3,5 мм жена до 2,4 мм жена
Fr 1-3.5/2.4- jks		DC -26.5 GHz	1.15	3,5 мм мъжки до 2,4 мм жена
Fr 1-3.5/2.4- kjs		DC -26.5 GHz	1.15	3,5 мм жена до 2,4 мм мъжки

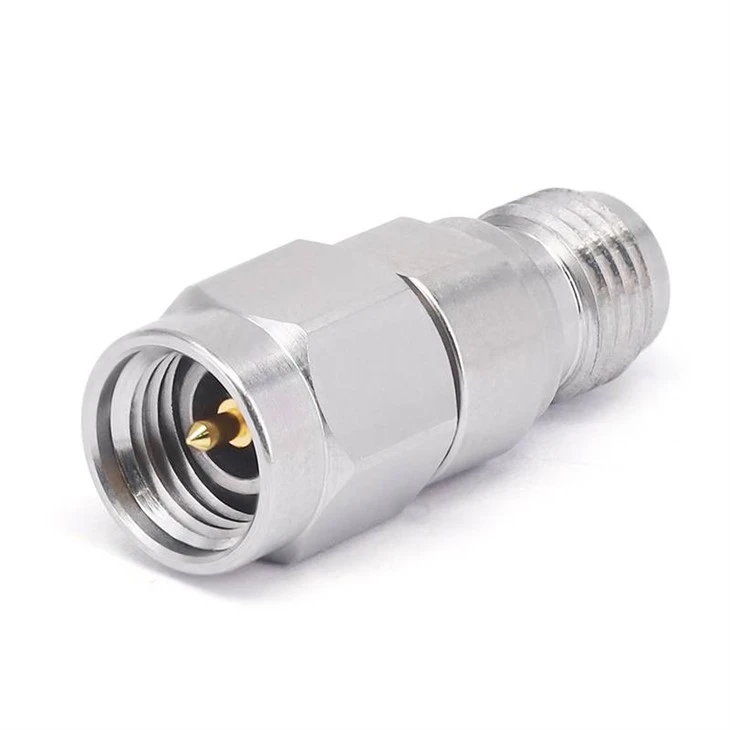

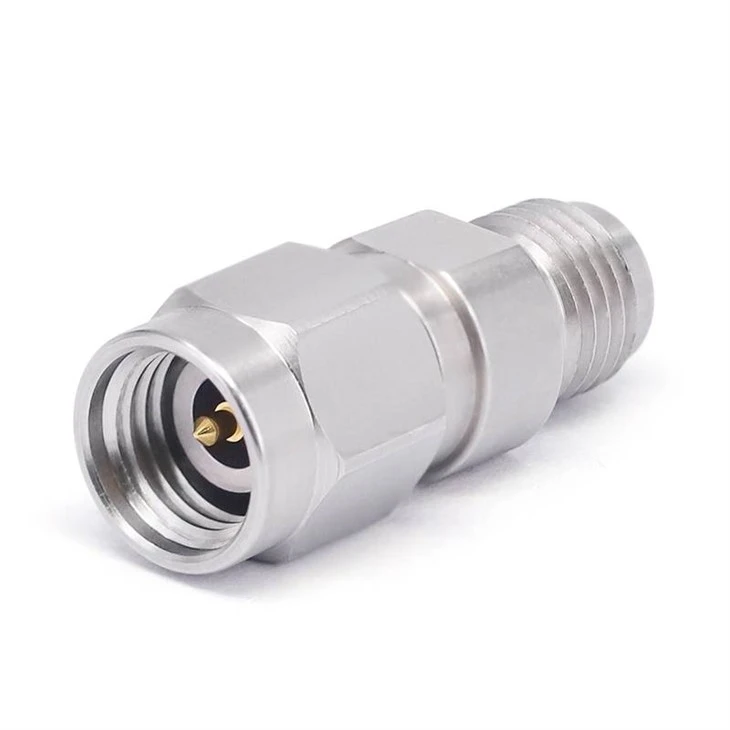

3,5 мм до 2,92 ммRF адаптер
Ску	Рисуване	Честота	VSWR	Тип описание
Fr 1-3.5/2.92- jjs		DC -26.5 GHz	1.15	3,5 мм мъжки до 2,92 мм мъжки
Fr 1-3.5/2.92- kks		DC -26.5 GHz	1.15	3,5 мм жена до 2,92 мм жена
Fr 1-3.5/2.92- jks		DC -26.5 GHz	1.15	3,5 мм мъжки до 2,92 мм жена
Fr 1-3.5/2.92- kjs		DC -26.5 GHz	1.15	3,5 мм жена до 2,92 мм мъжки
3,5 мм до N RF адаптер
Ску	Рисуване	Честота	VSWR	Тип описание
Fr 1- n/3.5- jjs		DC -18 GHz	1.15	N мъж до 3,5 мм мъжки
Fr 1- n/3.5- kks		DC -18 GHz	1.15	N женски до 3,5 мм жена
Fr 1- n/3.5- jks		DC -18 GHz	1.15	N мъжки до 3,5 мм жена
Fr 1- n/3.5- kjs		DC -18 GHz	1.15	N женски до 3,5 мм мъжки
