Видове защо RF атенюаторите имат мъжки вход и женски изход?

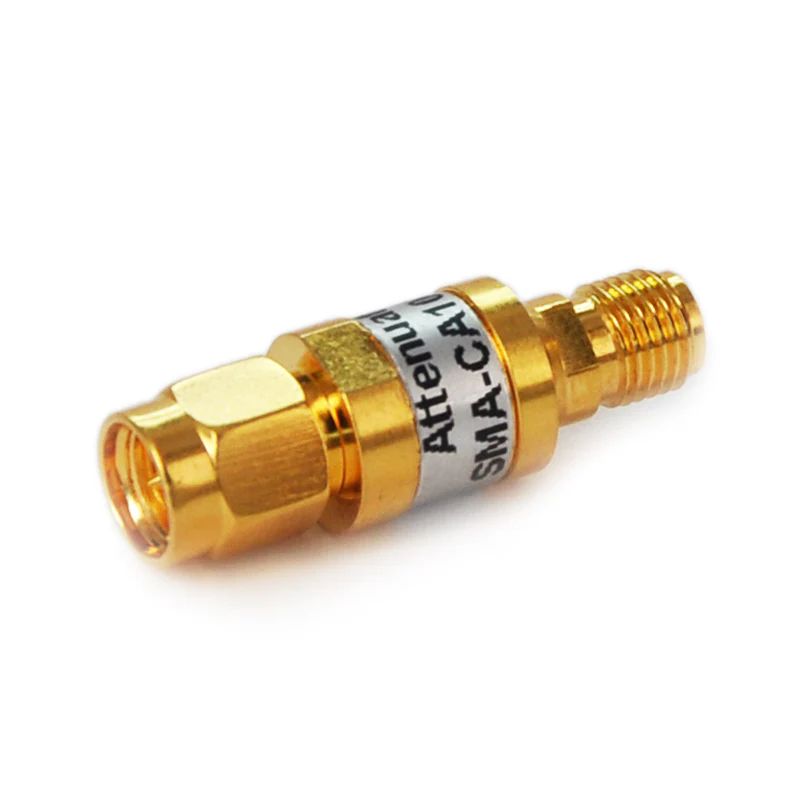

Основната функция на атенюатора на радиочестотната (RF) е да намали мощността на сигнала и обикновено е директно свързана с източници на сигнали като RF генератори и усилватели на мощността. RF затихването обикновено приемат дизайн с мъжки конектор за вход и женски конектор за изход, който е свързан с фактори като стабилност на връзката, съвместимост, стандартизация на индустрията и предотвратяване на щети. Подробностите са както следва:

1. Стабилност на връзката
Мъжките конектори обикновено имат PIN -тип структура, докато женските конектори имат структура от тип жак. Този метод за връзка от мъжки женски може да осигури сравнително стабилен ефект на свързване. Пин на мъжкия конектор може да бъде добре вграден в крика на женския конектор и не е лесно да се разхлаби поради външни сили, като по този начин се гарантира стабилността на предаването на RF сигнал и намаляването на затихването на сигнала и смущения, причинени от лош контакт.

2.Компетичност и стандартизация на индустриалното оборудване
В полето RF източниците на сигнали обикновено са оборудвани с женски конектори (като RF инструменти и усилватели). Ако атенюаторът има мъжки вход, той може да бъде директно вмъкнат в източника на сигнала без допълнителни адаптери, като по този начин свежда до минимум загубата на връзка в най -голяма степен.
RF кабелите обикновено имат мъжки конектор в единия край и женски конектор в другия край. Като междинно устройство, атенюаторът трябва да отговаря на тези стандарти.
Следователно, атенюатор с мъжки вход може да бъде директно свързан към женския изходен край на източника на сигнала, а нейният женски изходен край може лесно да се свърже с други RF устройства.

3. Защитаване на RF тестово оборудване
Често срещано използване на RF атенюаторите е да се защити чувствителното приемащо оборудване от сигнали с висока мощност. В допълнение, за някои атенюатори с висока точност, защитата на изходния конектор може по -добре да гарантира стабилността на изхода на сигнала и точността на затихването.

Намаляване на допълнителни конектори и подобряване на целостта на сигнала
Ако атенюаторът е проектиран с женски конектори както за вход, така и за изход, потребителите трябва да използват допълнителен мъж - към мъжки адаптер, за да го свържат към източника на сигнала:

4. Допълнителните адаптери ще въведат загуба на вмъкване.

Твърде много точки на свързване могат да увеличат отражението на сигнала и съотношението на стояща вълна на напрежението (VSWR).

Разхлабените връзки могат да повлияят на точността на измерване. Въпреки това, атенюатор с мъжки вход и женски изход може да бъде директно свързан, намалявайки необходимостта от допълнителни адаптери и подобряване на надеждността на системата.

5. Полета за приложение

Мрежи за съвпадение на антената

Безжични комуникационни системи за контрол на мощността

Радарни и микровълнови системи

Тестване на RF Link

В тези приложения RF устройствата обикновено следват стандартизирани спецификации на женски конектор, а RF кабелите обикновено имат мъжки конектор в единия край и женски конектор в другия край. Дизайнът на атенюатора с мъжки вход и женски изход го прави по -адаптивен и съвместим.
