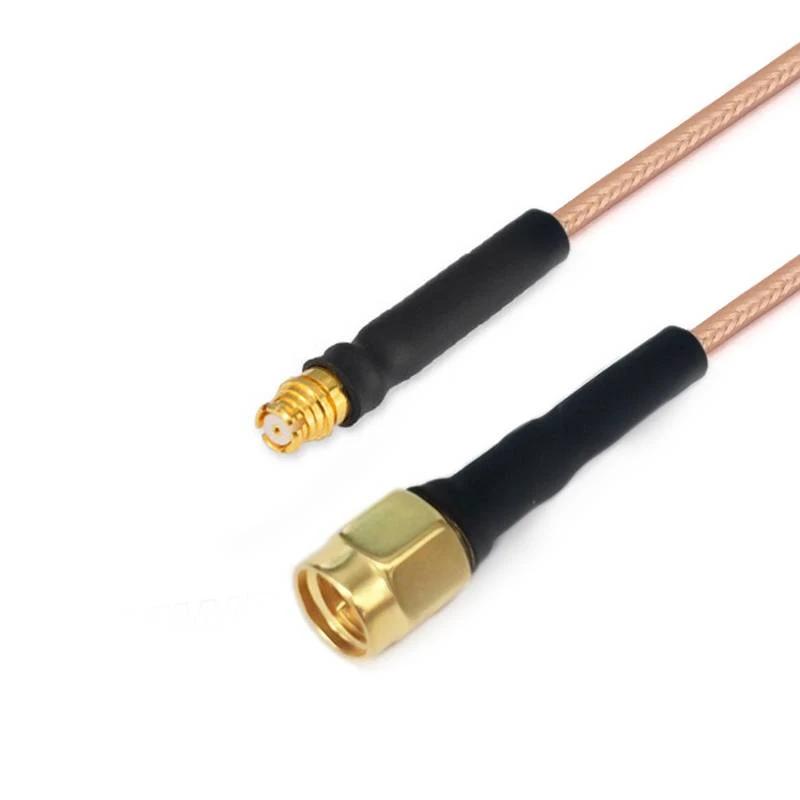

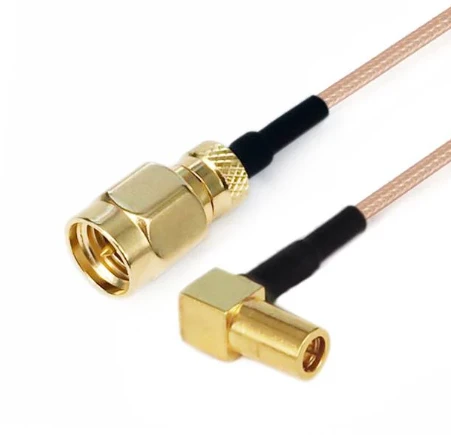

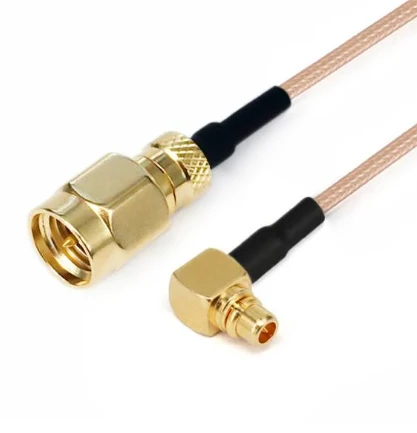

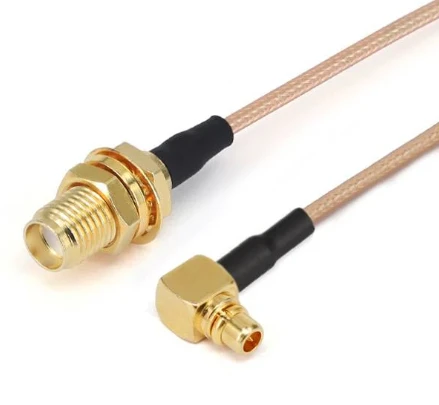

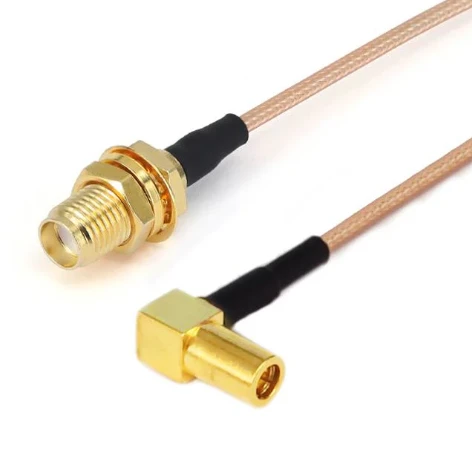

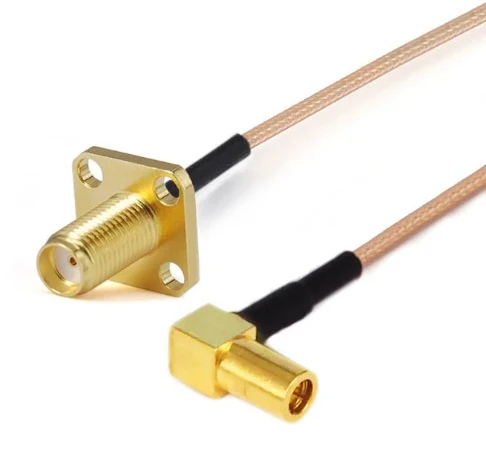

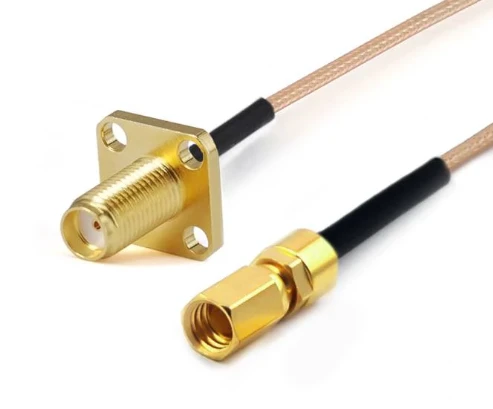

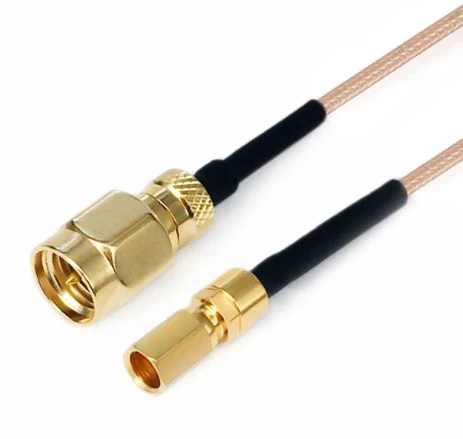

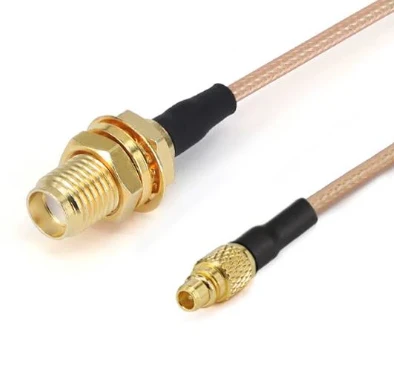

RG Series Cable Assemblies

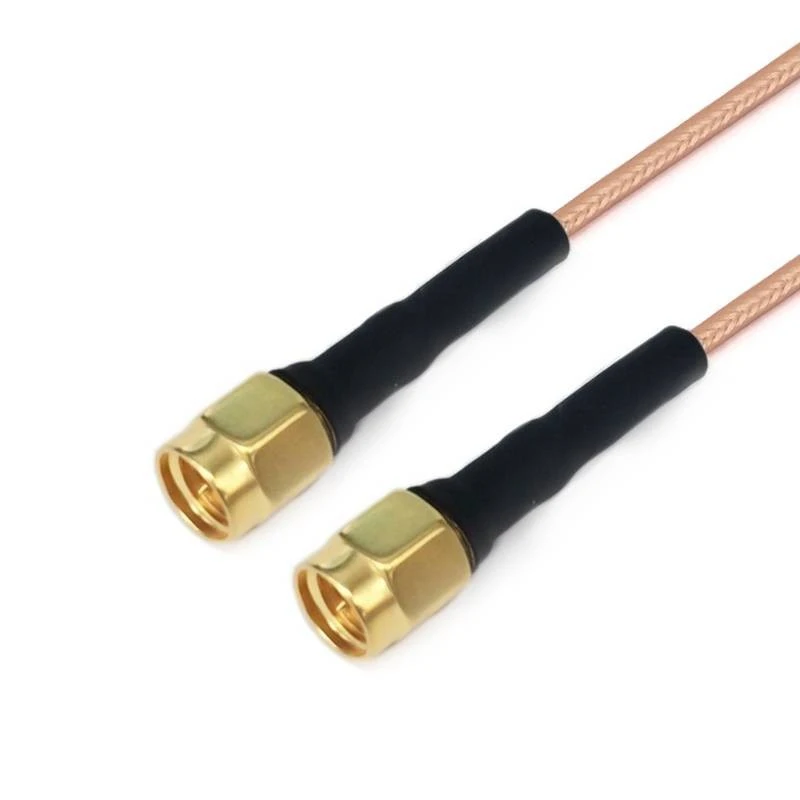

gar3-smmsmm-xxx-1

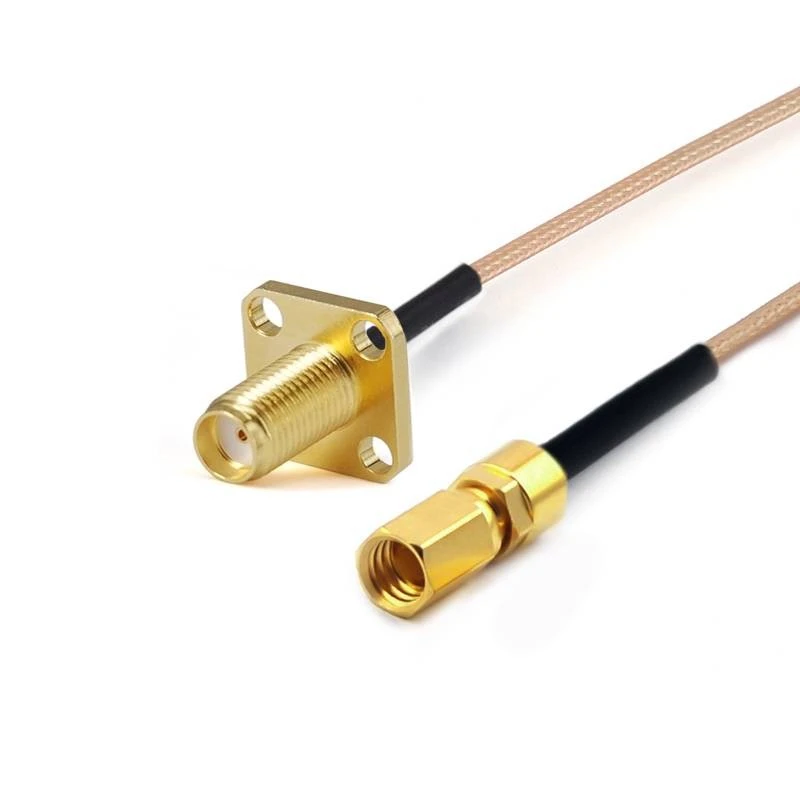

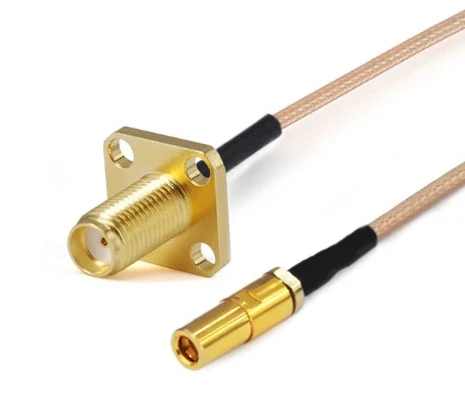

gar8-smffssmcf-xxx-1

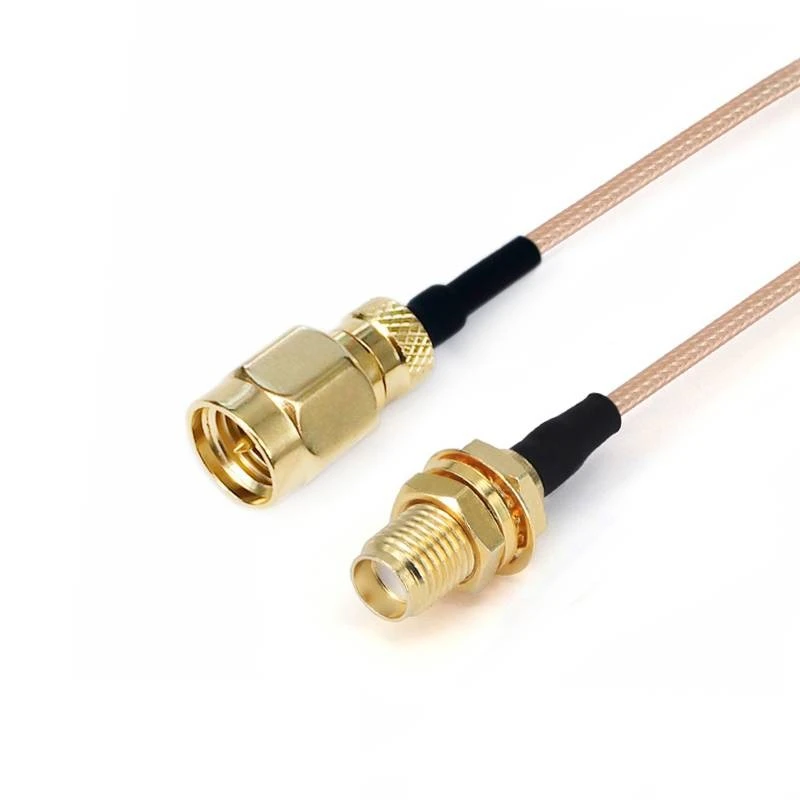

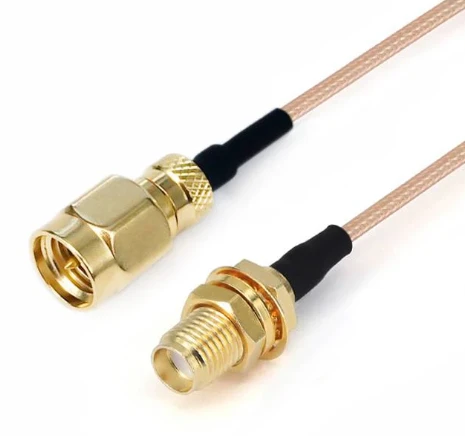

gar8-smmsmyf-xxx-1

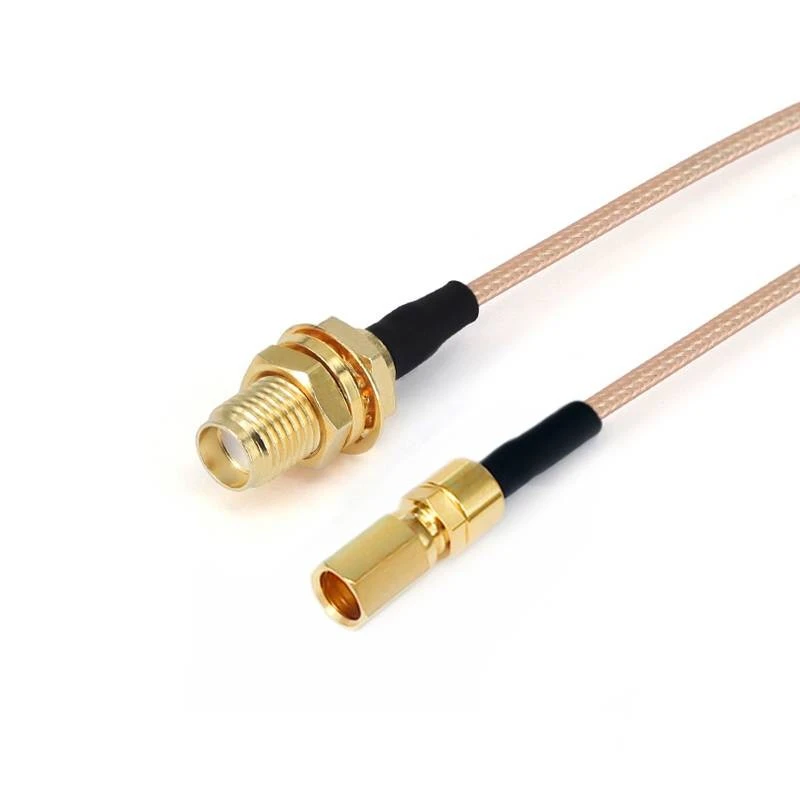

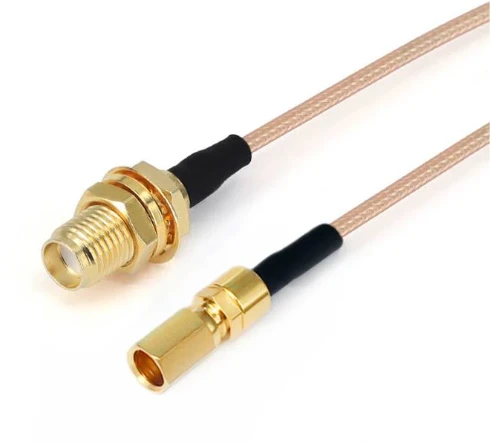

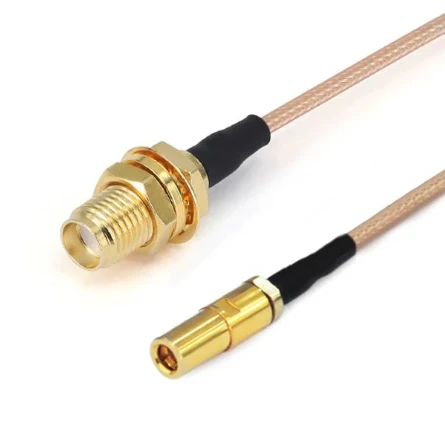

gar8-smyfssmcf-xxx-1

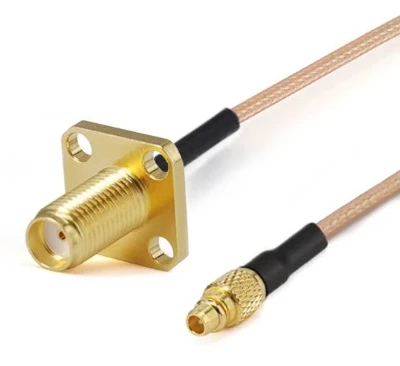

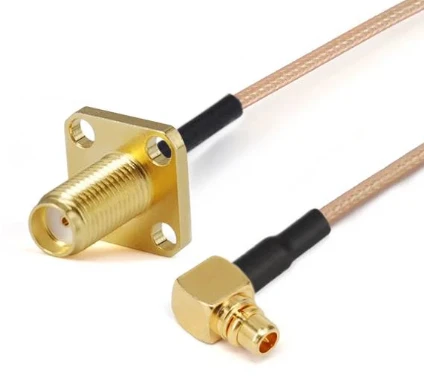

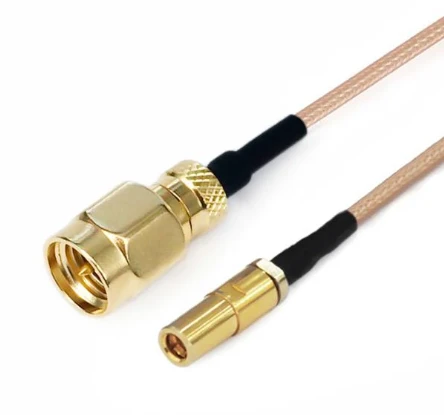

RG серийни кабелни сглобки

Нискочестотните кабелни сглобки от серия RG (DC -3 GHz) са вид компоненти на кабелите със специфични сценарии за производителност и приложения. Тяхното честотно покритие ясно включва диапазона DC до 3GHz, отговарящо на разнообразните изисквания за предаване на сигнал в този честотен диапазон.

Изпрати запитване

Описание

Въведение на продукта

Нискочестотните кабелни сглобки от серия RG (DC -3 GHz) са вид компоненти на кабелите със специфични сценарии за производителност и приложение. Тяхното честотно покритие ясно включва диапазона DC до 3GHz, отговарящо на разнообразните изисквания за предаване на сигнал в този честотен диапазон. Общите кабели от серията RG включват модели като RG178, RG174, RG316 и RG223.

RG ниските честотни кабели на FlexIRF проявяват отличен имунитет на електромагнитни смущения и добра гъвкавост. Те са леки и притежават свойства като устойчивост на висока температура, устойчивост на влага и устойчивост на корозия.

Характеристики на структурата на продукта

Вътрешните проводници на RG серията нискочестотни кабели са изработени от медна стомана с медна покрита с нишката (SCCS). Този материал не само осигурява отлична електрическа проводимост и гъвкавост, но също така повишава производителността на предаването на сигнала и устойчивостта на корозия чрез процеса на сребърно покритие.

Диелектрик:Екструдиран твърд политетрафлуоретилен (PTFE). PTFE притежава отлични свойства на електрическа изолация, химическа стабилност и високотемпературна устойчивост, което може ефективно да изолира проводника от външната среда и да намали изтичането и смущения на сигнала.

Щит:Конструиран със сребърно покритие с мед (SPC) сплитане. Този екраниращ слой ефективно блокира външните електромагнитни смущения от проникването на вътрешността на кабела, като същевременно предотвратява изтичане на вътрешен сигнал, като осигурява стабилно и непокътнато предаване на сигнала.

Приложение на продукта

Индустриално поле за електроника:

Прилага се за оборудване за индустриална автоматизация, като високочестотно предаване на сигнали в сензори, системи за промишлено управление и устройства за мониторинг, задоволявайки нуждите на високоточността на контрола и събирането на данни в индустриалната среда.

Поле за комуникация:

Използва се за производствено тестване на комуникационни устройства (като мобилни телефони, WiFi модули, GPS модули, както и сигнална връзка между антени и модули. Той осигурява стабилно предаване на сигнала в DC -3 GHz честотна лента за безжично комуникационно оборудване.

Важни бележки

1. За сглобките на кабелите по поръчка, моля, не забравяйте да оставите информацията за дължината си на страницата за плащане;
2. Всички кабелни сглобки могат да бъдат снабдени с фазови двойки или групи; Ако имате нужда от кабелите, за да бъдат съвпадащи фаза, моля, изпратете имейл до нас: sales@flexirf.com

Данни за спецификация на продукта

Конфигурация

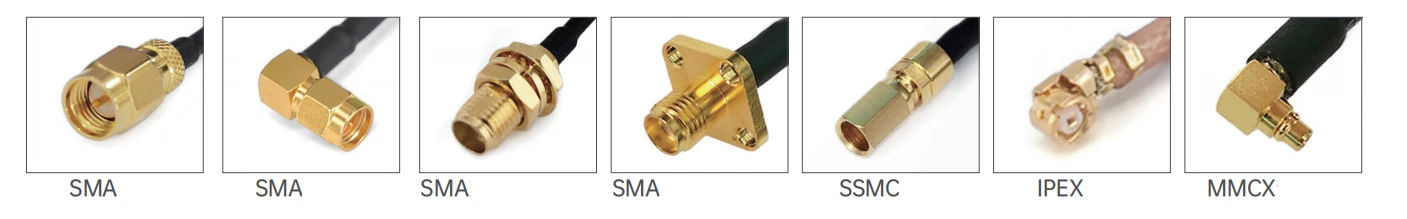

Тип конектор 1	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Конектор 1 импеданс	50 ома
Конектор 1 Полярност	Стандарт
Тип конектор 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Конектор 2 импеданс	50 ома
Конектор 2 Полярност	Стандарт
Метод на монтиране на конектора	Няма
Стил на тялото на конектора	Прав и прав ъгъл
Информация за материалите
Център контакт	Месингово злато, покрито с мед на берилий мед
Външен контакт	Месингово златно покритие, медно злато, пасивирано от неръждаема стомана
Тяло	Месингово злато, покрито с мед, медно злато, пасивирани от неръждаема стомана
Диелектрик	ПТФЕ
Данни за околната среда
Температурен диапазон	-40 степен до +165 степен
2011/65/ЕС (ROHS)	Съвместим

Тип на продукта

FRR3/RG316 RG серия кабелни сглобки (3GHz)
	Диаметър на структурата на материала (mm)
	1	Вътрешен проводник	Сребърна срязана медна стомана	7x0.17±0.05
	2	Изолатор	ПТФЕ	1.56±0.05
	3	Вътрешно екраниране	Сребърна медна жица	1.95±0.05
	4	яке	Fep	2.56±0.13

Затихване, мощност (състояние на тест на 20 градуса морско равнище)
Честота (GHz)	0.1	0.4	0.9	1.5	2.5
Затихване (db/m)	0.27	0.54	0.82	1.06	1.39
Мощност (W)	340	170	113	88	68

Електрически и механични свойства

Честота (GHz)

Импеданс (ω)

Скорост на предаване

Капацитет

Екраниране

Работна температура

обхват

Минимален радиус на огъване

Работно напрежение

70%

94pf/m

>70db

-65 степен ~ +200 степен

15 мм

1200V

Картина	Ску	Конектор 1	Конектор 2	CREQENCY	Загуба на връщане/VSWR
	Frr 3- smmgpf-xxx	SMA мъж	GPO женска	DC -3 GHz	1.25

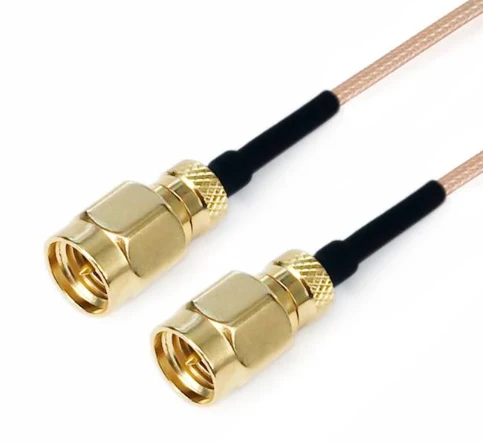

	Frr 3- smmsmm-xxx	SMA мъж	SMA мъж	DC -3 GHz	1.25

FRR8/RG178 RG серия кабелни сглобки (3GHz)
	Диаметър на структурата на материала (mm)
	1	Вътрешен проводник	Сребърна срязана медна стомана	7x0.102±0.05
	2	Изолатор	ПТФЕ	0.86±0.05
	3	Вътрешно екраниране	Сребърна медна жица	1.30±0.05
	4	яке	Fep	1.86±0.13

Затихване, мощност (състояние на тест на 20 градуса морско равнище)
Честота (GHz)	0.1	0.4	1	2	3
Затихване (db/m)	0.45	0.92	1.45	2.0	2.6
Мощност (W)	340	170	113	88	68
