Ръчно формиращи се кабелни сглобки

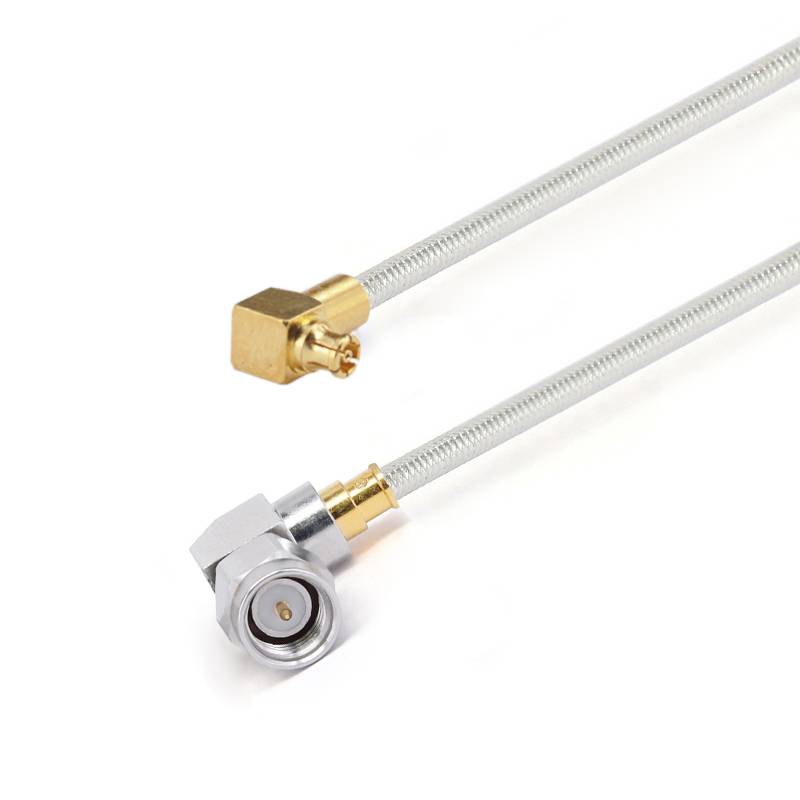

Hand Formable Cable Assemblies Semi-flexible Coax is a high-peRFormance semi-flexible coaxial cable assembly that plays a crucial role in multiple fields. This product is crafted by a professional team. With its excellent design and reliable peRFormance, it meets the needs of numerous industries. There are various cable specifications available, such as 047", 086 "и 141" .
Описание
Hand Formable Cable Assemblies Semi-flexible Coax is a high-performance semi-flexible coaxial cable assembly that plays a crucial role in multiple fields. This product is crafted by a professional team. With its excellent design and reliable performance, it meets the needs of numerous industries. There are various cable specifications available, such as 047", 086 "и 141" .

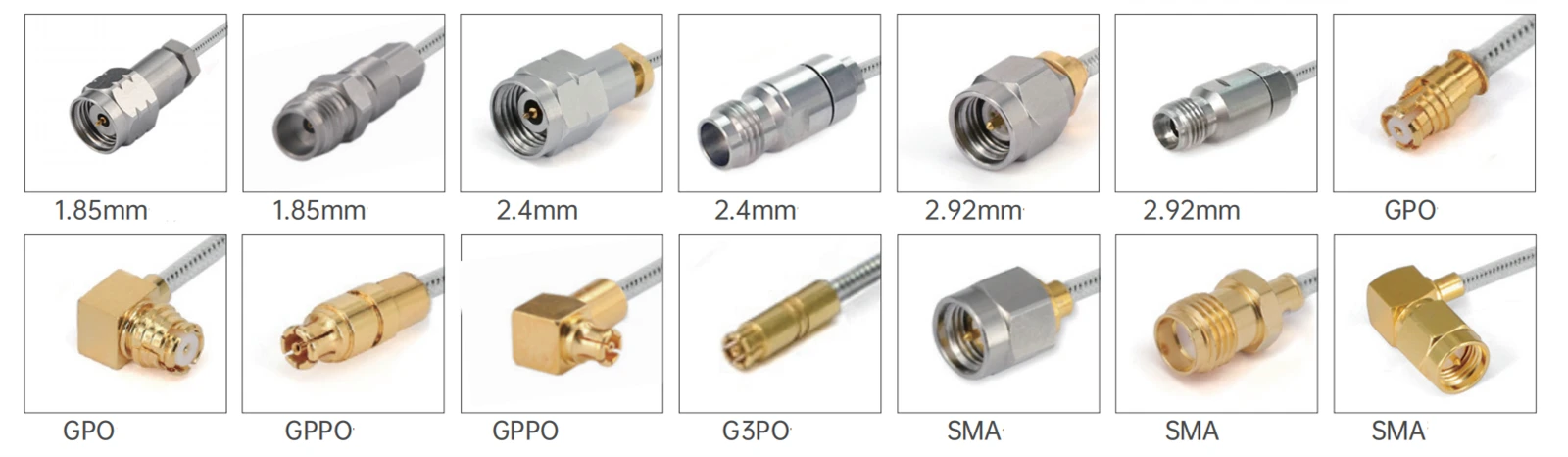

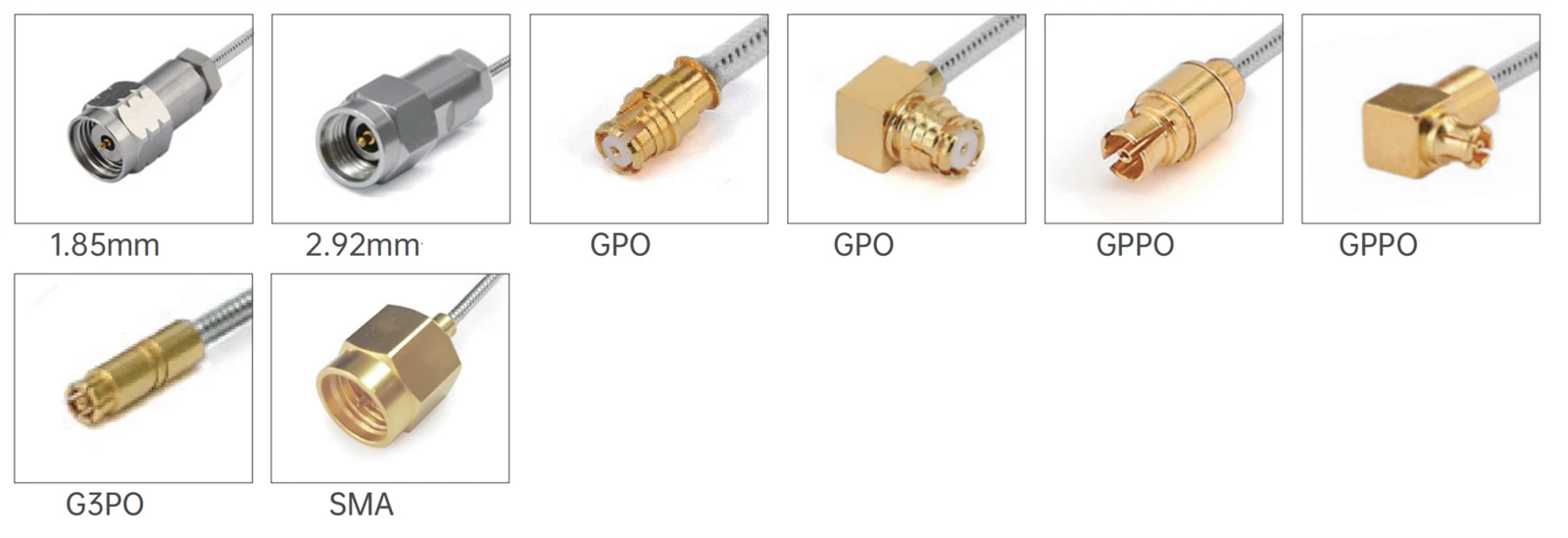

В допълнение, продуктът предлага множество опции по отношение на видове конектори, импеданс, полярност, методи за монтаж, контактни и жилищни материали . Типовете на конекторите включват 1 . 85mm, 2 . 4mm, 2 .} 92mm, SMA, G3PO, GPPO, MMXP, и т.н.; Импедансът е 50 ома, а полярността е стандартна. Има разнообразни методи за монтаж, а контактите и корпусите са изработени от материали като месингови, покрити със злато, берилий мед, поставени със злато, и пасивирана неръждаема стомана, за да се осигури добра електрическа проводимост и устойчивост на корозия.
Въведение на продукта
There are series such as the FR701 & FR702/GUT-047-Form 047" series and the FR711&FR712/GUT-085-Form 086" series. Products from different series vary in structural dimensions and electrical performance. For example, the inner conductor diameter of the FR701 & FR702/GUT -047- Форма 047 "серия е 0 . 29 ± 0 . 0127mm, докато тази на серията FR711 & FR712/gut -085- форма 086" серията е 0 . 51 ± 0,0127mm. Съответните данни за затихване и мощност са предоставени за различни честоти. Налични са и множество общи модели и технически показатели, за да отговарят на изискванията на различни сценарии на приложение.
In terms of electrical performance, the center conductor is silver-plated copper-clad steel, combined with a solid PTFE insulator and a tinned copper wire outer conductor. It features low capacitance (95.1pF/m), high propagation speed (70%), and excellent shielding effectiveness (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Приложение на продукта
Due to its characteristics of being bendable and having excellent electrical performance, it is widely used in fields such as communication, electronic devices, and test and measurement. In scenarios like on - site detection of communication networks and troubleshooting of industrial equipment, semi - flexible cables are used as temporary connection cables. They are easy to carry and operate. They can quickly Установете тестови връзки между различни устройства, което позволява ефективно завършване на работата за откриване .
Важни бележки
1. За кабелни сглобки по поръчка, моля, не забравяйте да оставите информацията за дължината си на страницата за плащане;
2. Всички кабелни сглобки могат да бъдат снабдени с фазови двойки или групи; Ако имате нужда от кабелите, за да бъдат съвпадащи фаза, моля, изпратете имейл до нас: sales@flexirf.com
Данни за спецификация на продукта
|
Конфигурация |
|
|
Тип конектор 1 |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO |
|
Конектор 1 импеданс |
50 ома |
|
Конектор 1 Полярност |
Стандарт |
|
Тип конектор 2 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
Конектор 2 импеданс |
50 ома |
|
Конектор 2 Полярност |
Стандарт |
|
Метод на монтиране на конектора |
Няма |
|
Стил на тялото на конектора |
Прав и прав ъгъл |
|
Информация за материалите |
|
|
Център контакт |
Месингово злато, покрито с мед на берилий мед |
|
Външен контакт |
Месингово златно покритие, медно злато, пасивирано от неръждаема стомана |
|
Тяло |
Месингово злато, покрито с мед, медно злато, пасивирани от неръждаема стомана |
|
Диелектрик |
PEI/PTFE |
|
Данни за околната среда |
|
|
Температурен диапазон |
-40 степен до +165 степен |
|
2011/65/ЕС (ROHS) |
Съвместим |
|
Спецификации на кабела |
|
|
Централен проводник |
Сребърна покрита мед |
|
Диелектрик |
Солиден PTFE |
|
Яке |
Няма или fep |
|
Капацитет (pf/m) |
95.1 |
|
Скорост на разпространение (%) |
70 |
|
Ефективност на екраниране |
<-100dB @ 1GHz |
|
Боравене с мощност |
10watt @ 18Ghz на морско равнище, VSWR1.0 |
Тип на продукта
| FR701 & FR702/черва -047- Формуляр 047 "серия кабел сглобяване | ||||
 |
Диаметър на структурата на материала (mm) |
|||
|
1 |
Вътрешен проводник |
Сребърна срязана медна стомана |
0.29±0.0127 |
|
|
2 |
Изолатор |
Солиден PTFE |
0.94±0.0254 |
|
|
3 |
Външен проводник |
Медна жица с конфликт |
1.19±0.05 |
|
|
4 |
Яке |
Fep |
1.6±0.13 |
|
| Затихване, мощност (състояние на тест на 20 градуса морско равнище) | |||||
|
Честота (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Затихване (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Мощност (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Общи модели и технически показатели
|
|||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 мм женска с фланец от 2 дупки |
G3PO (SMPS) Жена |
DC -40 GHz |
12db |
|
|
Fr 701-292 mg3pf-xxx |
2,92 мм мъж |
G3PO (SMPS) Жена |
DC -40 GHz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2,92 мм жена |
G3PO (SMPS) Жена |
DC -40 GHz |
12db |
|
|
Fr 701-185 mg3pf-xxx |
1,85 мм мъж |
G3PO (SMPS) Жена |
DC -67 GHz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1,85 мм жена |
G3PO (SMPS) Жена |
DC -67 GHz |
10db |
| FR711 & FR712/GUT -085- Формуляр 086 "серия кабел монтаж | ||||
 |
Диаметър на структурата на материала (mm) |
|||
|
1 |
Вътрешен проводник |
Сребърен мед-облечен стей |
0.51±0.0127 |
|
|
2 |
Изолатор |
Солиден PTFE |
1.69±0.0254 |
|
|
3 |
Външен проводник |
Медна жица с конфликт |
2.2±0.05 |
|
|
4 |
Яке |
Fep |
2.54 |
|
| Затихване, мощност (състояние на тест на 20 градуса морско равнище) | |||||
|
Честота (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Затихване (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Мощност (W) |
253 |
157 |
69 |
47 |
33 |
| Общи модели и технически показатели |
 |
|
Fr712/черва -085- формата-fep (с FEP яке) |
|||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
|
|
Fr 712- smmmmm-xxx |
SMA мъж |
SMA мъж |
DC -26.5 GHz |
1.35 |
|
|

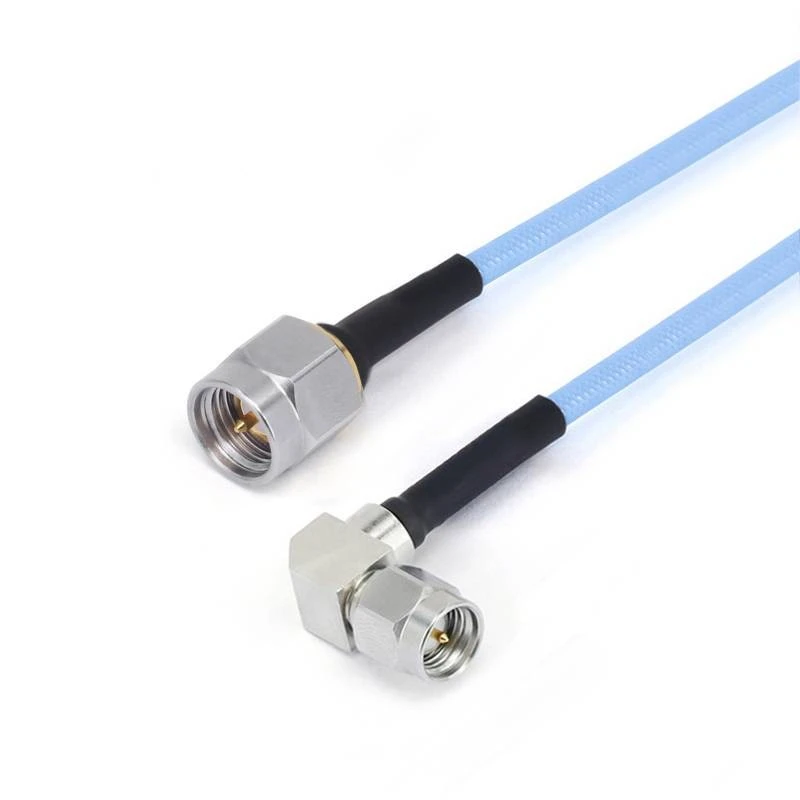

Fr 12- smmsmwm-xxx -18 g |
SMA мъж |
SMA мъж с прав ъгъл |
DC -18 GHz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
SMA мъж с прав ъгъл |
SMA мъж с прав ъгъл |
DC -18 GHz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
SMA мъж |
GPO (SMP) женска |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
SMA мъж |
GPO (SMP) Жена с прав ъгъл |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
SMA мъж |
GPPO (Mini-SMP) женска |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
SMA мъж |
GPPO (Mini-SMP) женска с прав ъгъл |
DC -26.5 GHz |
1.40 |
|
|

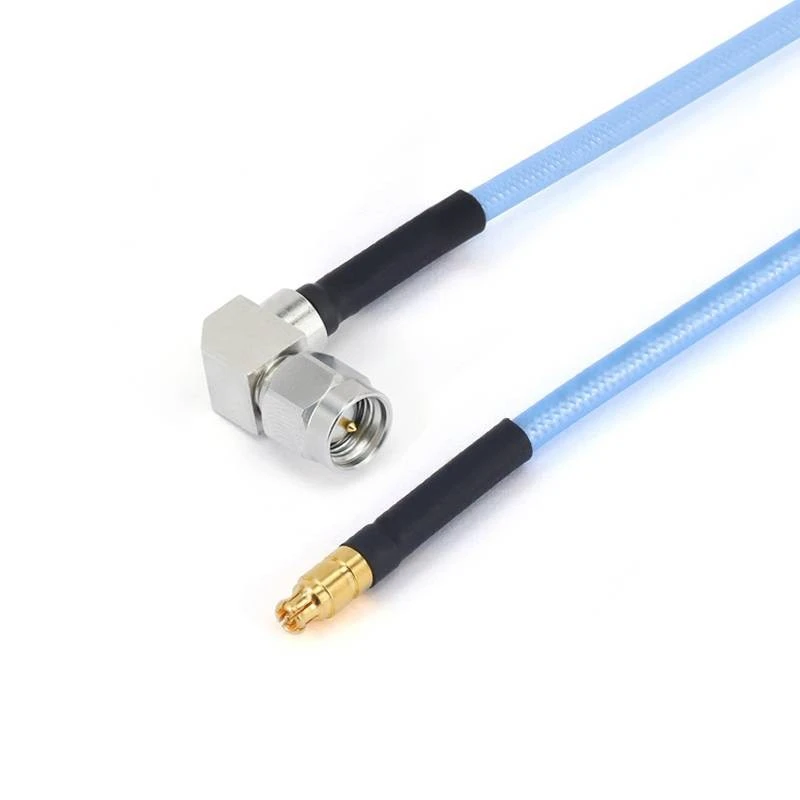

Fr 712- smwmgppf-xxx -18 g |
SMA мъж с прав ъгъл |
GPPO (Mini-SMP) женска |
DC -18 GHz |
15db |
|
|

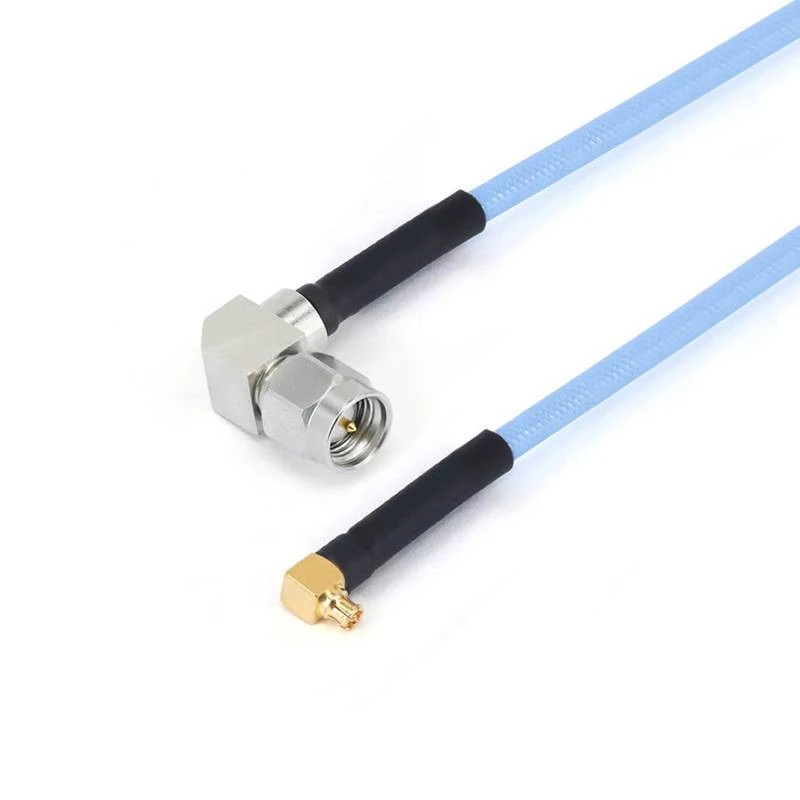

Fr 712- smwmgppwf-xxx -18 g |
SMA мъж с прав ъгъл |
GPPO (Mini-SMP) женска с прав ъгъл |
DC -18 GHz |
15db |
|
|
Fr 712- smfgpf-xxx |
SMA жена |
GPO (SMP) женска |
DC -18 GHz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
SMA женска с фланец от 4 дупки |
GPO (SMP) женска |
DC -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA жена |
GPPO (Mini-SMP) женска |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
SMA женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC -26.5 GHz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92 мм мъж |
2,92 мм мъж |
DC - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 мм мъж |
GPO (SMP) женска |
DC - 40 GHz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2,92 мм мъж |
GPO (SMP) Жена с прав ъгъл |
DC - 40 GHz |
10db |
|
|
Fr 712-292 fgpf-xxx |
2,92 мм жена |
GPO (SMP) женска |
DC - 40 GHz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
2,92 мм женска с фланец от 4 дупки |
GPO (SMP) женска |
DC - 40 GHz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2,92 мм мъж |
GPPO (Mini-SMP) женска |
DC - 40 GHz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2,92 мм мъж |
GPPO (Mini-SMP) женска с прав ъгъл |
DC - 40 GHz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2,92 мм жена |
GPPO (Mini-SMP) женска |
DC - 40 GHz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2,92 мм женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC - 40 GHz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2,92 мм мъж |
G3PO (SMPS) Жена |
DC - 40 GHz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2,92 мм жена |
G3PO (SMPS) Жена |
DC - 40 GHz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 мм женска с фланец от 4 дупки |
G3PO (SMPS) Жена |
DC - 40 GHz |
12db |
|
|
Fr 712-185 mg3pf-xxx |
1,85 мм мъж |
G3PO (SMPS) Жена |
DC - 67 GHz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1,85 мм жена |
G3PO (SMPS) Жена |
DC - 67 GHz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 мм женска с фланец от 4 дупки |
G3PO (SMPS) Жена |
DC - 67 GHz |
10db |
|
Fr711/gut -085- форма (без FEP яке) |
|||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
|
|
Fr 711- smmmmm-xxx |
SMA мъж |
SMA мъж |
DC -26.5 GHz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
SMA мъж |
SMA мъж с прав ъгъл |
DC -18 GHz |
1.35 |
|
|

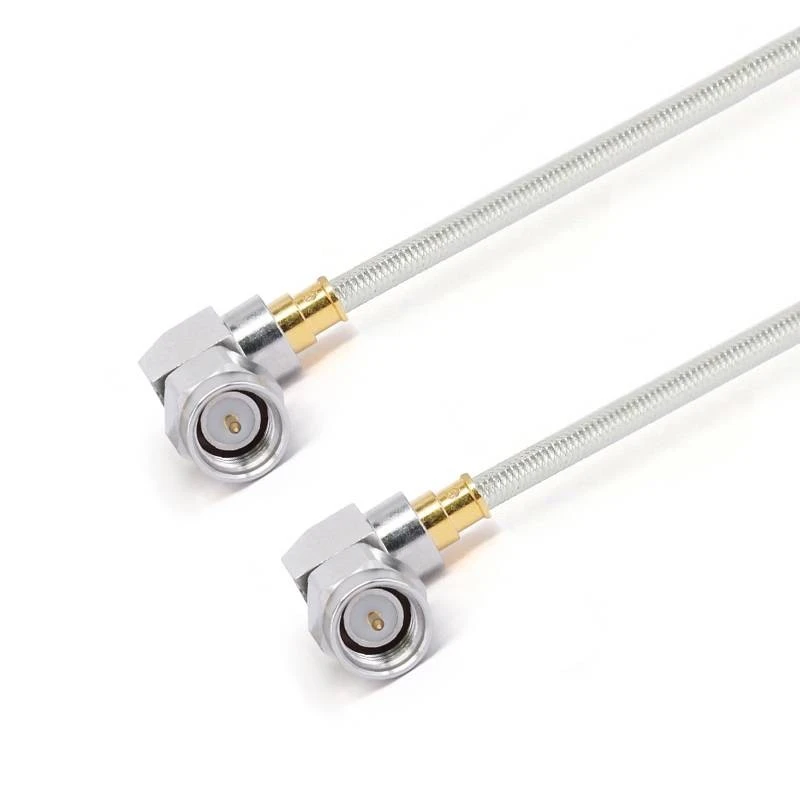

Fr 711- smwmsmwm-xxx -18 g |
SMA мъж с прав ъгъл |
SMA мъж с прав ъгъл |
DC -18 GHz |
1.40 |
|
|
Fr 711- smwmgppwf-xxx -18 g |
SMA мъж с прав ъгъл |
GPPO (Mini-SMP) женска с прав ъгъл |
DC -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 мм мъж |
MMPX мъж |
DC -40 GHz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2,92 мм мъж |
MMPX женска |
DC -40 GHz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2,4 мм мъж |
MMPX мъж |
DC -50 GHz |
12db |
|
|
Fr 711-24 mmmpxf-xxx |
2,4 мм мъж |
MMPX женска |
DC -50 GHz |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 мм мъж |
MMPX мъж |
DC -67 GHz |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 мм мъж |
MMPX женска |
DC -67 GHz |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1,85 мм мъж |
G3PO (SMP) Женска |
DC -67 GHz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1,85 мм жена |
G3PO (SMP) Женска |
DC -67 GHz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 мм женска с фланец от 4 дупки |
G3PO (SMP) Женска |
DC -67 GHz |
10db |
