Тестови кабели с общо предназначение
Тестовите кабели с общо предназначение са широко използвани кабелни продукти в полета като електронни тестове, с множество характеристики, за да отговарят на различни изисквания за използване . По отношение на конекторите, този кабел предлага различни видове конектори, включително 1 . 85 мм, 2. 4 мм, 2.92 мм, SMA, G3PO и GPPO. Всички конектори имат импеданс от 50 ома и стандартна полярност.
Описание
Тестови кабели с общо предназначение

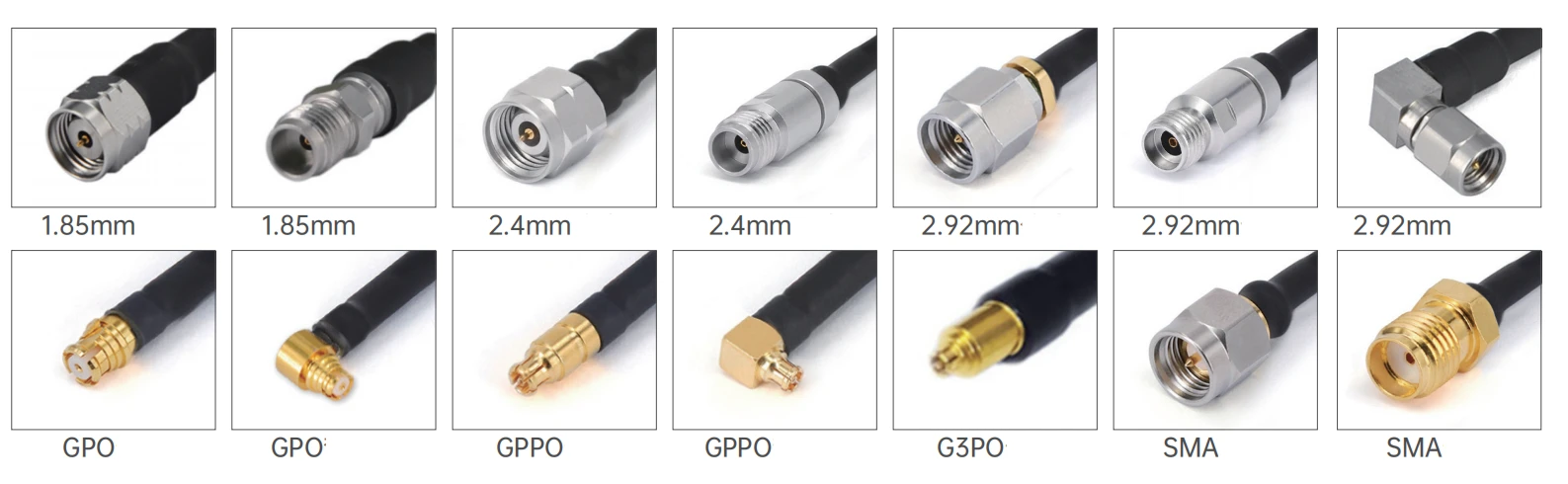

Тестовите кабели с общо предназначение са широко използвани кабелни продукти в полета като електронни тестове, с множество характеристики, за да отговарят на различни изисквания за използване . По отношение на конекторите, този кабел предлага различни видове конектори, включително 1 . 85 мм, 2 . 4 мм, 2 . 92mm, SMA, G3P, и GPP. Всички конектори имат импеданс от 50 ома и стандартна полярност. Нещо повече, конекторите имат множество методи за инсталиране, включително прави и десни - ъглови типове, които могат да бъдат гъвкаво адаптирани към различни интерфейси на устройството.
Въведение на продукта
In terms of material selection, the central contact, external contact, and main body are made of materials such as brass plated with gold, beryllium copper plated with gold, or passivated stainless steel, which have good electrical conductivity and corrosion resistance. The dielectric is made of PEI or PTFE materials to ensure signal transmission performance. The central conductor of the cable is silver - plated copper - облечена стомана, изолационният слой е твърд PTFE, екраниращият слой е съставен от сребърна медна лента и медна жица, а обвивката е изработена от FEP материал . Това не само ефективно предпазва сигналите, но също така има определена механична сила и екологична съпротива .}
Приложение на продукта
По време на изследванията, разработването, производството и тестването на базови станции, мобилни телефони, сателитно комуникационно оборудване и т.н. ., общи - целеви тестови кабели са необходими за свързване на различни инструменти за тестване на комуникационни устройства, за да се осигури стабилно предаване на сигнала, така че да се тества точно различни показатели за производителност на оборудването, като сила на сигнала, честотни характеристики на скоростта на предаване и т.н. {2. за пример, за да се тестват точно това, за да се тестват точно различни показатели за производителност на оборудването, като сила на сигнала, честотните характеристики на преноса, и т.н. Видът на кабела се използва за свързване на генератори на сигнали, спектър анализатори и друго оборудване за прецизно тестване на радиото - честотна ефективност на базовите станции, като се гарантира, че базовите станции могат да предоставят стабилни и ефективни комуникационни услуги .
Важни бележки
1. За кабелни сглобки по поръчка, моля, не забравяйте да оставите информацията за дължината си на страницата за плащане;
2. Всички кабелни сглобки могат да бъдат снабдени с фазови двойки или групи; Ако имате нужда от кабелите, за да бъдат съвпадащи фаза, моля, изпратете имейл до нас: sales@flexirf.com
Данни за спецификация на продукта
|
Конфигурация |
|
|

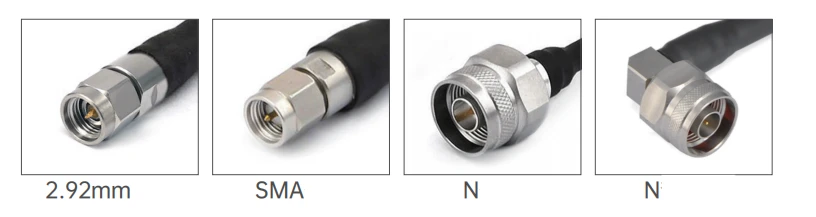

Тип конектор 1 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n |
|
Конектор 1 импеданс |
50 ома |
|
Конектор 1 Полярност |
Стандарт |
|
Тип конектор 2 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n |
|
Конектор 2 импеданс |
50 ома |
|
Конектор 2 Полярност |
Стандарт |
|
Метод на монтиране на конектора |
Няма |
|
Стил на тялото на конектора |
Прав и прав ъгъл |
|
Информация за материалите |
|
|
Център контакт |
Месингово злато, покрито с мед на берилий мед |
|
Външен контакт |
Месингово златно покритие, медно злато, пасивирано от неръждаема стомана |
|
Тяло |
Месингово злато, покрито с мед, медно злато, пасивирани от неръждаема стомана |
|
Диелектрик |
PEI/PTFE |
|
Данни за околната среда |
|
|
Температурен диапазон |
-40 степен до +165 степен |
|
2011/65/ЕС (ROHS) |
Съвместим |
|
Спецификации на кабела |
|
|
Централен проводник |
Сребърна покрита мед |
|
Диелектрик |
Солиден PTFE |
|
Две екраниращи |
Сребърна медна лента и тел |
|
Яке |
Fep |
|
Капацитет (pf/m) |
95.1 |
|
Скорост на разпространение (%) |
70 |
|
Ефективност на екраниране |
<-100dB @ 1GHz |
|
Боравене с мощност |
10watt @ 18Ghz на морско равнище, VSWR1.0 |
Тип на продукта
| GAF71/RG405SS 405 серия гъвкав кабел | ||||
 |
Диаметър на структурата на материала (mm) |
|||
|
1 |
Вътрешен проводник |
Сребърна срязана медна стомана |
0.51±0.05 |
|
|
2 |
Изолатор |
Солиден PTFE |
1.63±0.05 |
|
|
3 |
Вътрешно екраниране |
Сребърна медна лента |
1.80±0.05 |
|
|
4 |
Външно екраниране |
Сребърен медна тел сплитане |
2.18±0.05 |
|
|
5 |
яке |
Fep |
2.54±0.1 |
|
| Затихване, мощност (състояние на тест на 20 градуса морско равнище) | |||||||
|
Честота (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Затихване (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Затихване (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Общи модели и технически показатели
|
|||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
 |

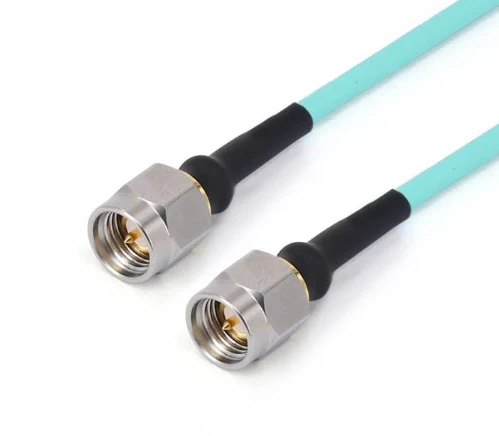

Frf 71- smmsmm-xxx |
SMA мъж |
SMA мъж |
DC -26.5 GHz |
1.30 |
 |

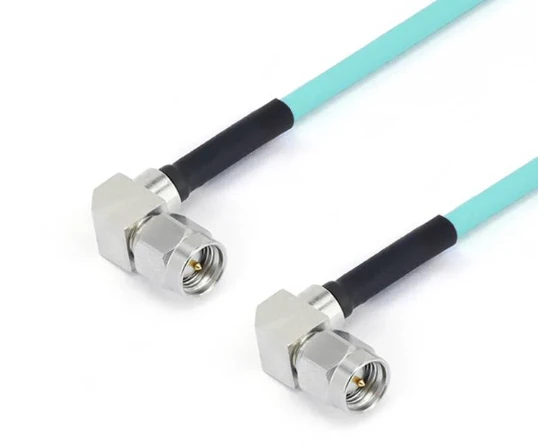

Frf 71- smwmsmwm-xxx -18 g |
SMA мъж с прав ъгъл |
SMA мъж с прав ъгъл |
DC -18 GHz |
1.30 |
 |

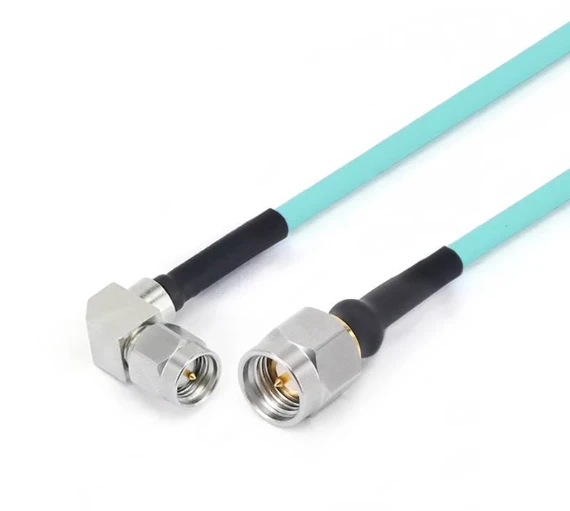

Frf 71- smmsmwm-xxx -18 g |
SMA мъж |
SMA мъж с прав ъгъл |
DC -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA мъж |
GPO (SMP) женска |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA мъж |
GPO (SMP) Жена с прав ъгъл |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA жена |
GPO (SMP) женска |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA женска с фланец от 4 дупки |
GPO (SMP) женска |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA мъж |
GPPO (Mini-SMP) женска |
DC -26.5 GHz |
14db |
 |
Frf 71- smmgppwf-xxx |
SMA мъж |
GPPO жена с прав ъгъл |
DC -26.5 GHz |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA мъж с прав ъгъл |
GPPO (Mini-SMP) женска |
DC -18 GHz |
15db |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA мъж с прав ъгъл |
GPPO жена с прав ъгъл |
DC -18 GHz |
15db |
 |
Frf 71- smfgppf-xxx |
SMA жена |
GPPO (Mini-SMP) женска |
DC -26.5 GHz |
14db |
 |
Frf 71- smffgppf-xxx |
SMA женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC -26.5 GHz |
14db |
 |
Frf 71-292 m292m-xxx |
2,92 мм мъж |
2,92 мм мъж |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 мм мъж |
GPO (SMP) женска |
DC -40 GHz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2,92 мм мъж |
GPO (SMP) Жена с прав ъгъл |
DC -40 GHz |
12db |
 |
Frf 71-292 fgpf-xxx |
2,92 мм жена |
GPO (SMP) женска |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2,92 мм женска с фланец от 4 дупки |
GPO (SMP) женска |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppf-xxx |
2,92 мм мъж |
GPPO (Mini-SMP) женска |
DC -40 GHz |
14db |
 |
Frf 71-292 fgppf-xxx |
2,92 мм жена |
GPPO (Mini-SMP) женска |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2,92 мм женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2,92 мм мъж |
GPPO (Mini-SMP) женска с прав ъгъл |
DC -40 GHz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2,92 мм мъж |
G3PO (SMPS) Жена |
DC -40 GHz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2,92 мм жена |
G3PO (SMPS) Жена |
DC -40 GHz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2,92 мм женска с фланец от 4 дупки |
G3PO (SMPS) Жена |
DC -40 GHz |
14db |
 |
Frf 71-24 m24m-xxx |
2,4 мм мъж |
2,4 мм мъж |
DC -50 GHz |
14db |
 |
Frf 71-24 fgpf-xxx |
2,4 мм жена |
GPO (SMP) женска |
DC -40 GHz |
12db |
 |
Frf 71-24 ffgpf -100 |
2,4 мм женска с фланец от 4 дупки |
GPO (SMP) женска |
DC -40 GHz |
12db |
 |
Frf 71-24 mgpwf-xxx |
2,4 мм мъж |
GPO (SMP) Жена с прав ъгъл |
DC -40 GHz |
10db |
 |
Frf 71-24 mgppf-xxx |
2,4 мм мъж |
GPPO (Mini-SMP) женска |
DC -40 GHz |
12db |
 |
Frf 71-24 mgppwf-xxx |
2,4 мм мъж |
GPPO (Mini-SMP) женска с прав ъгъл |
DC -40 GHz |
10db |
 |
Frf 71-24 fgppf-xxx |
2,4 мм жена |
GPPO (Mini-SMP) женска |
DC -40 GHz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2,4 мм женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC -40 GHz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1,85 мм мъж |
G3PO (SMPS) Жена |
DC - 67 GHz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1,85 мм жена |
G3PO (SMPS) Жена |
DC - 67 GHz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1,85 мм с фланец с 4 дупки |
G3PO (SMPS) Жена |
DC - 67 GHz |
10db |
|
GAF72/RG402SS 402 Серия гъвкав кабел |
||||||
|
Диаметър на структурата на материала (mm) |
||||||
 |
1 |
Вътрешен проводник |
Сребърна срязана медна стомана |
0.92±0.05 |
||
|
2 |
Изолатор |
Солиден PTFE |
2.97±0.05 |
|||
|
3 |
Вътрешно екраниране |
Сребърна медна лента |
3.25±0.05 |
|||
|
4 |
Външно екраниране |
Сребърен медна тел сплитане |
3.58±0.1 |
|||
|
5 |
яке |
Fep |
4.12±0.13 |
|||
| Затихване, мощност (състояние на тест на 20 градуса морско равнище) | |||||||
|
Честота (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Затихване (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Затихване (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Общи модели и технически показатели
|
|||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
|
|
Frf 72- smmsmm-xxx |
SMA мъж |
SMA мъж |
DC -26.5 GHz |
1.30 |
|
|

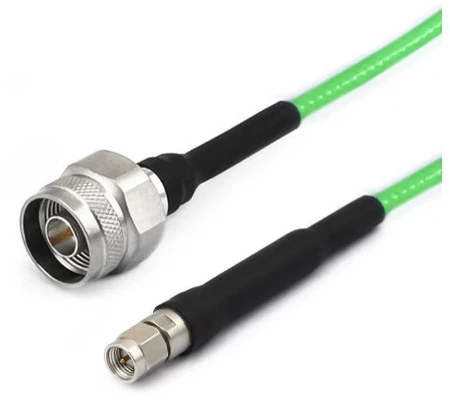

Frf 72- nmsmm-xxx |
N мъж |
SMA мъж |
DC -18 GHz |
1.25 |
|
|

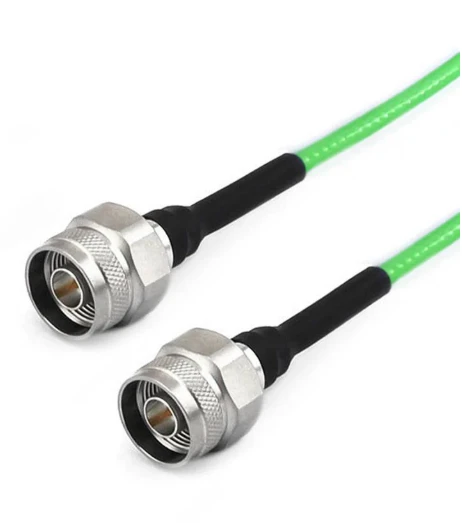

Frf 72- nmnm-xxx |
N мъж |
N мъж |
DC -18 GHz |
1.25 |
