Полу-ригидни кабелни сглобки

Полу-ригидните кабелни сглобки са високоефективни продукти, широко използвани в радиочестотните (RF) и микровълновите полета, способни да отговарят на различни сложни изисквания за връзка и предаване на сигнали. Полусигидната структура позволява на кабела да поддържа фиксирана форма. След като бъде инсталиран, е по -малко вероятно да се измести или деформира, като гарантира надеждността на връзките и стабилността на предаването на сигнала. Следователно, той е подходящ за сложни системи за окабеляване с високи изисквания за стабилност.

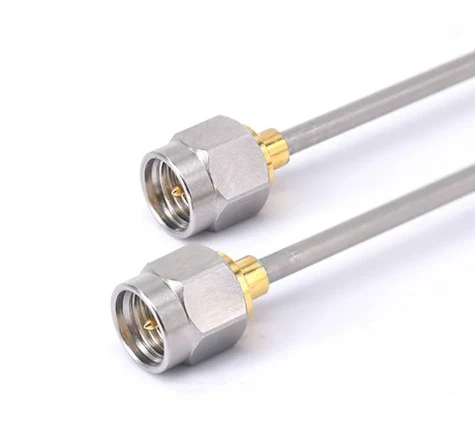

Продуктът се предлага в широка гама от модели. Вземете серията FR710S & FR710\/GUT - 085 086 "като пример. Различните модели са подходящи за различни честотни диапазони и интерфейси на устройства. Например, FR710S - SMMSMM - XXX моделът е оборудван с SMA мъжки конектори, има честотен диапазон от DC до 26.5GHz, и възвръщаемост\/възвръщаемост на волето стояща вълна от 1,30.

Централният контакт е направен от месингов месинг или златисто мед. За външния контакт можете да избирате от месинг на златист, златист берилий мед, пасивирана неръждаема стомана и др. Основният материал на тялото е подобен, който има добра електрическа проводимост и устойчивост на корозия. Изолационната среда е избрана от PEI или PTFE. Централният проводник на кабела е медно облечена в сребро мед, а изолационният слой е твърд PTFE. Обвивката може да бъде направена от материал или FEP, което гарантира производителността на предаването на сигнала

Поради отличната си производителност, полу-твърдите кабелни сглобки играят решаваща роля в множество полета с строги изисквания за предаване на сигнал. Те се използват широко в различни индустрии като комуникации, електроника и аерокосмическо пространство.

Електронното оборудване за война трябва да работи в електромагнитни смущения с висока интензивност. Високата ефективност на екраниране и стабилните електрически характеристики на полу-твърдите кабелни сглобки ги правят идеален избор за вътрешни връзки в електронното оборудване за война.

В сложните системи на космическия кораб се използват полу-твърди кабелни сглобки за свързване на различни инструменти и устройства.

1. За сглобките на кабелите по поръчка, моля, не забравяйте да оставите информацията за дължината си на страницата за плащане;
2. Всички кабелни сглобки могат да бъдат снабдени с фазови двойки или групи; Ако имате нужда от кабелите, за да бъдат съвпадащи фаза, моля, изпратете имейл до нас: sales@flexirf.com

FR710S & FR710\/GUT -085 086 "Серия серия кабел с полу-твърда кабела
	Диаметър на структурата на материала (mm)
	1	Вътрешен проводник	Сребърна срязана медна стомана	0.51±0.0127
	2	Изолатор	Солиден PTFE	1.688±0.0254
	3	Външен проводник	Мед\/мед	2.2±0.05

Затихване, мощност (състояние на тест на 20 градуса морско равнище)
Честота (GHz)	0.5	1	5	10	20
Затихване (db\/m)	0.446	0.640	1.506	2.215	3.29
Мощност (W)	190.3	133.2	57.2	39.3	26.7
Общи модели и технически показатели

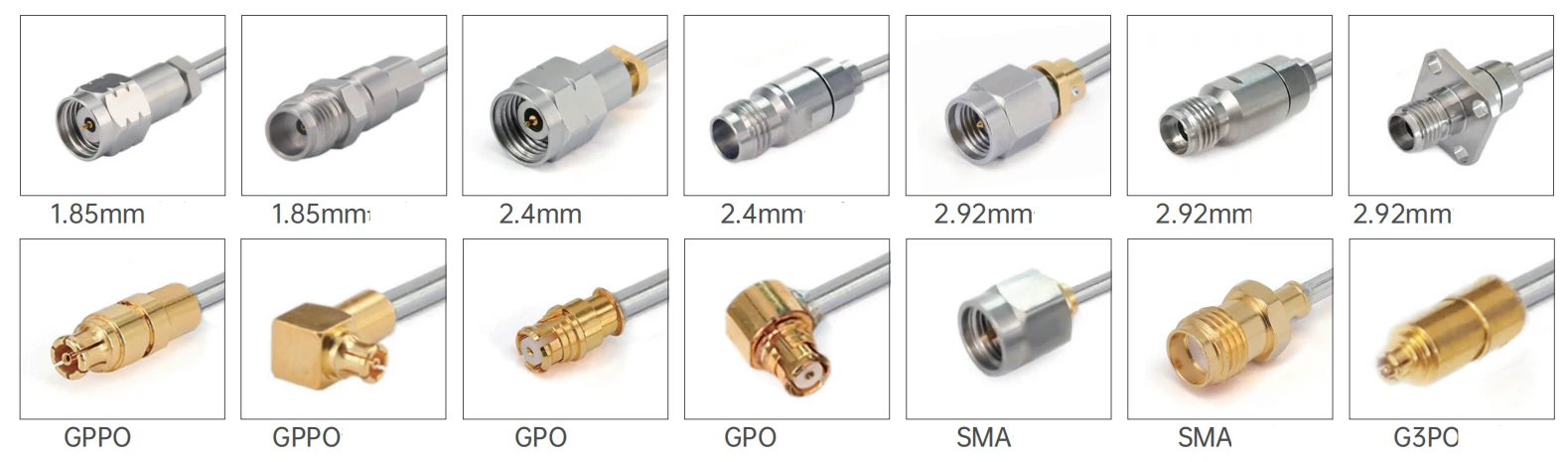

Картина	Ску	Конектор 1	Конектор 2	CREQENCY	Загуба на връщане\/VSWR
	FR710S-SMMMMM-XXX	SMA мъж	SMA мъж	Dc -26. 5Ghz	1.30

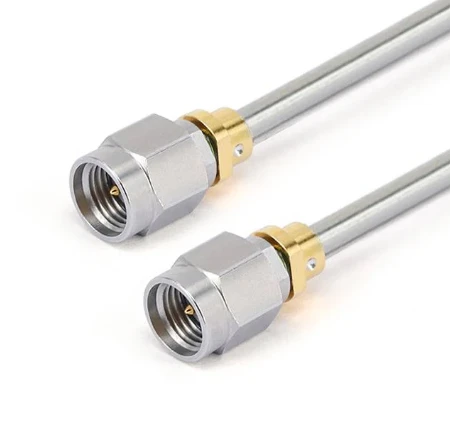

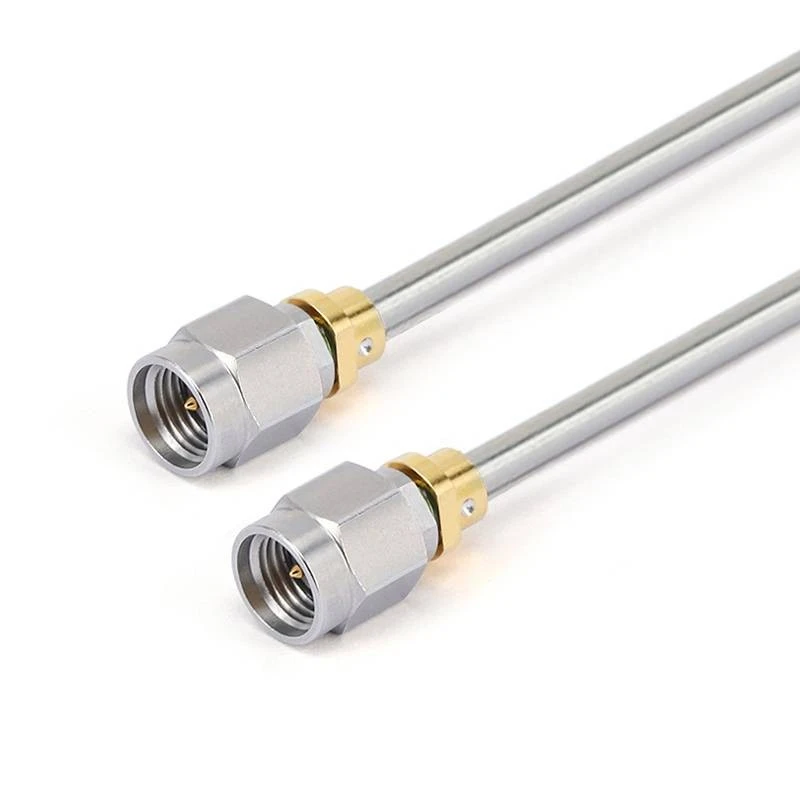

	FR710S -292 m292m-xxx	2,92 мм мъж	2,92 мм мъж	DC -40 GHz	1.35

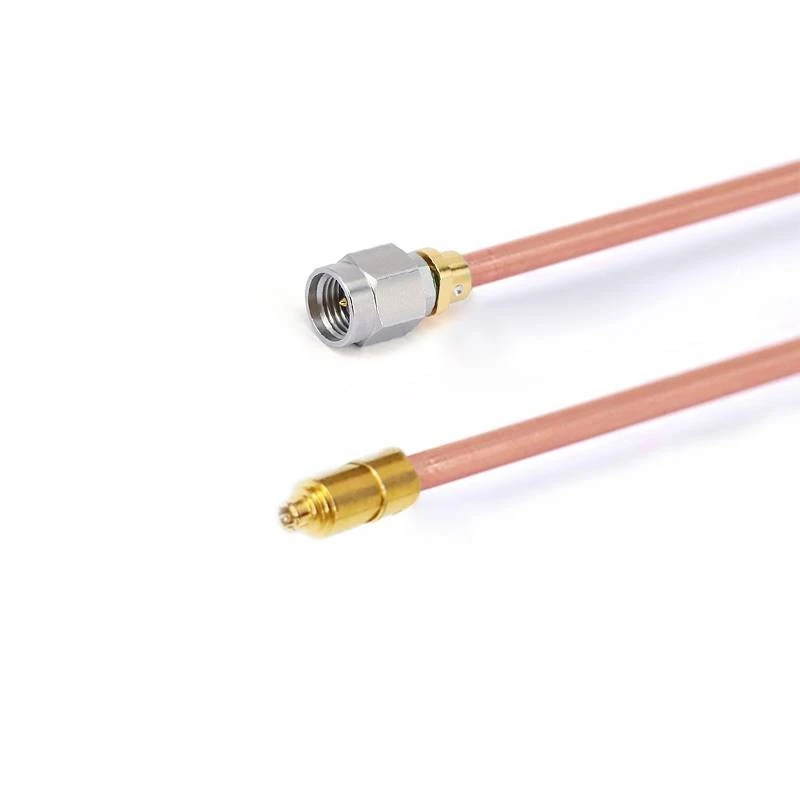

	Fr 710-292 mg3pf-xxx	2,92 мм мъж	G3PO (SMPS) Жена	DC -40 GHz	14db

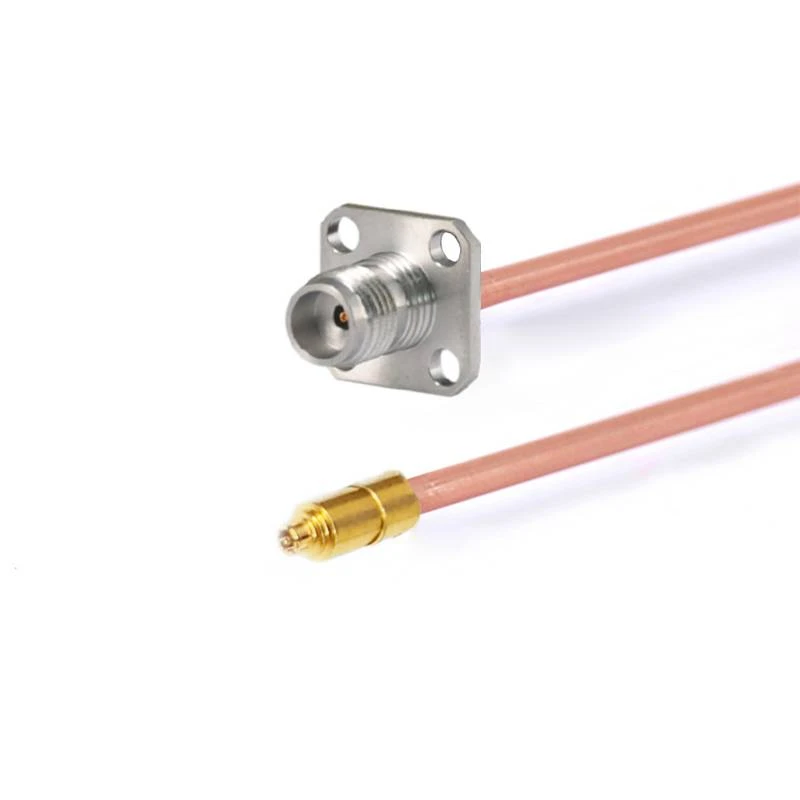

	Fr 710-292 ffg3pf-xxx	2,92 мм мъж с фланец от 4 дупки	G3PO (SMPS) Жена	DC -40 GHz	14db
	Fr 710-185 mg3pf-xxx	185 мм мъж	G3PO (SMPS) Жена	DC -67 GHz	10db
	Fr 710-185 fg3pf-xxx	185 мм жена	G3PO (SMPS) Жена	DC -67 GHz	10db
	Fr 710-185 ffg3pf-xxx	185 мм женска с фланец от 4 дупки	G3PO (SMPS) Жена	DC -67 GHz	10db

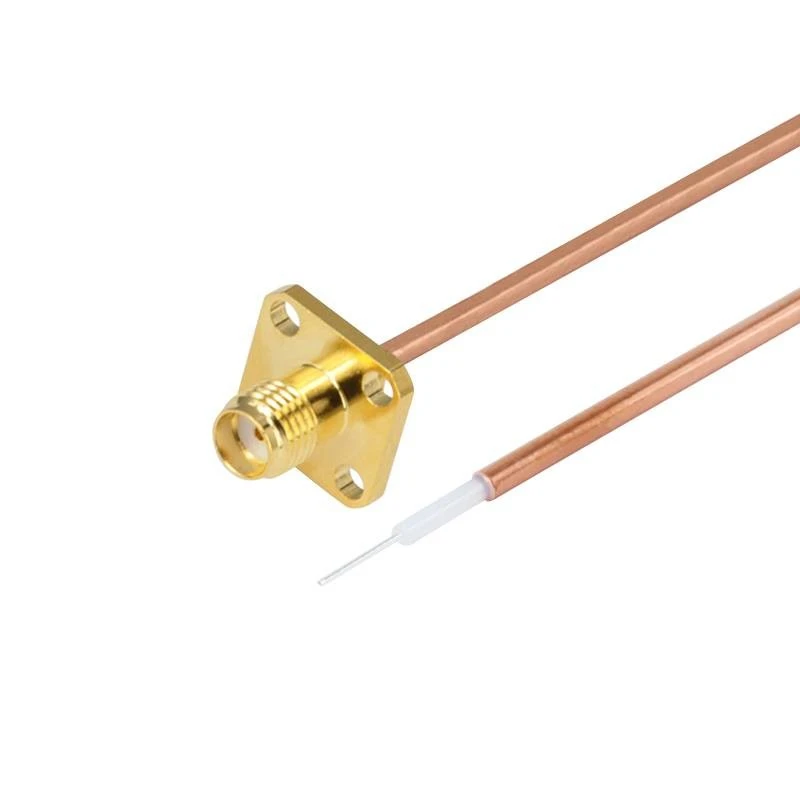

	Fr 710- smff 000- xxx	SMA женска с фланец от 4 дупки	Отворен	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA жена	Отворен	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 мм жена	Отворен	DC -40 GHz	1.35

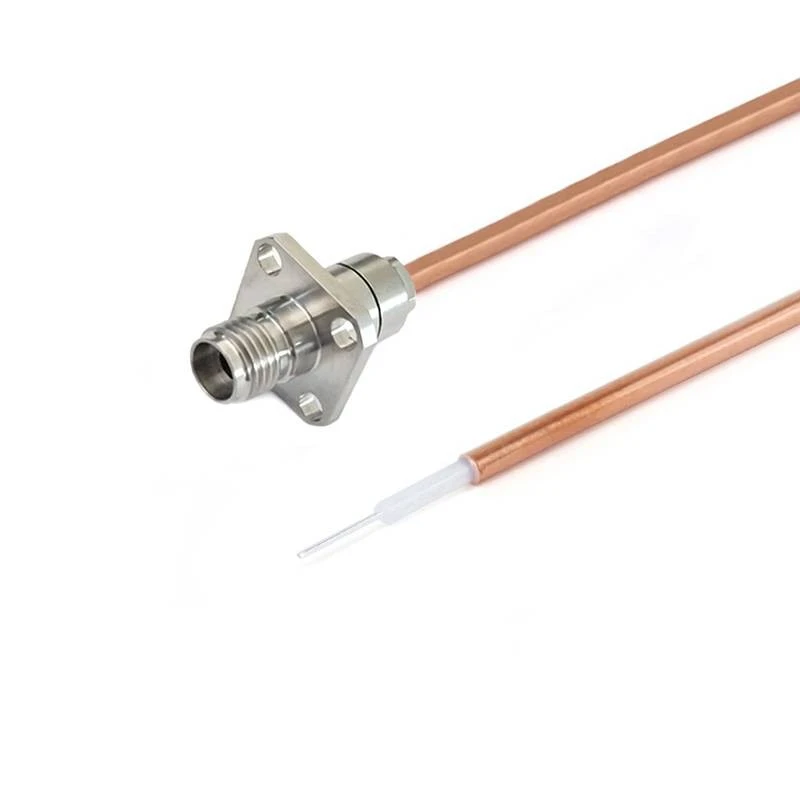

	Fr 710-292 f 000- xxx	2,92 мм женска с фланец от 4 дупки	Отворен	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 мм жена	Отворен	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 мм жена	Отворен	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 мм жена	Отворен	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 мм женска с фланец от 4 дупки	Отворен	DC -67 GHz	1.50
