VNA тестови кабели

Серията за сглобяване на тестови кабели на VNA на FlexIRF е проектирана да предоставя на клиентите стойности за измерване на повтарящи се и прецизни векторни мрежови анализатори (VNA).

В сценариите за тестване на анализаторите на векторните мрежи (VNAs) уязвимостта на прецизните коаксиални интерфейси отдавна е предизвикателство в индустрията. Когато традиционните тестови кабели са подложени на чести запушване/изключване, огъване или механично напрежение, вътрешните структури на техните интерфейси-като вътрешни проводници и диелектрични опори-са склонни към носене, деформация или разграждане на електрическите характеристики поради концентрацията на напрежението. Това пряко влияе върху точността на тестване и дори може да причини повреди на оборудването.

Въз основа на класификацията на честотата има:

26.5GHz 3,5 мм интерфейсни кабелни сглобки, 40GHz 2.4 мм кабелни сглобки, 67GHz 1.85mm NMD кабелни сглобки.

Така наречените NMD кабелни сглобки се отразяват подсилени конектори за интерфейсите. Този дизайн гарантира, че механичното напрежение по време на употреба се абсорбира предимно от външните подсилени структурни компоненти, предотвратявайки увреждането на прецизните коаксиални интерфейси.

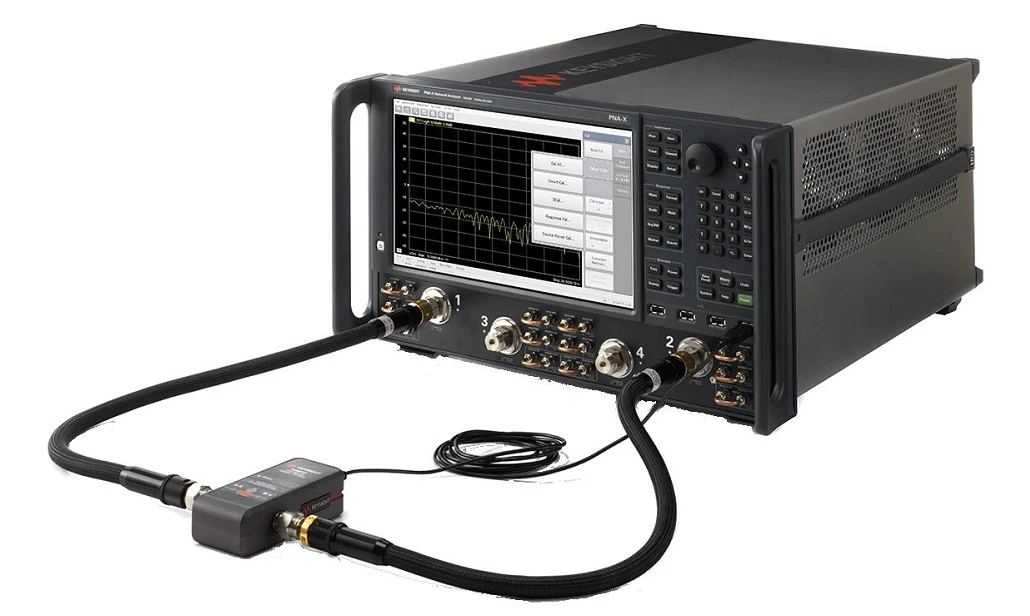

Сглобките на тестовите кабели VNA са високоефективни амплитудни и фазови стабилни тестови кабели, използвани предимно във векторните мрежови анализатори (VNAs), обхващащи работен честотен диапазон на DC ~ 67GHz. Те разполагат с устойчиви и силно повтарящи се характеристики на огъване, което позволява прецизно измерване на микровълновите електрически параметри в лаборатории, производствени линии, системи за тестване и други сценарии.

1. За сглобките на кабелите по поръчка, моля, не забравяйте да оставите информацията за дължината си на страницата за плащане;
2. Всички кабелни сглобки могат да бъдат снабдени с фазови двойки или групи; Ако имате нужда от кабелите, за да бъдат съвпадащи фаза, моля, изпратете имейл до нас: sales@flexirf.com

Тип на продукта



VNA тестови кабели

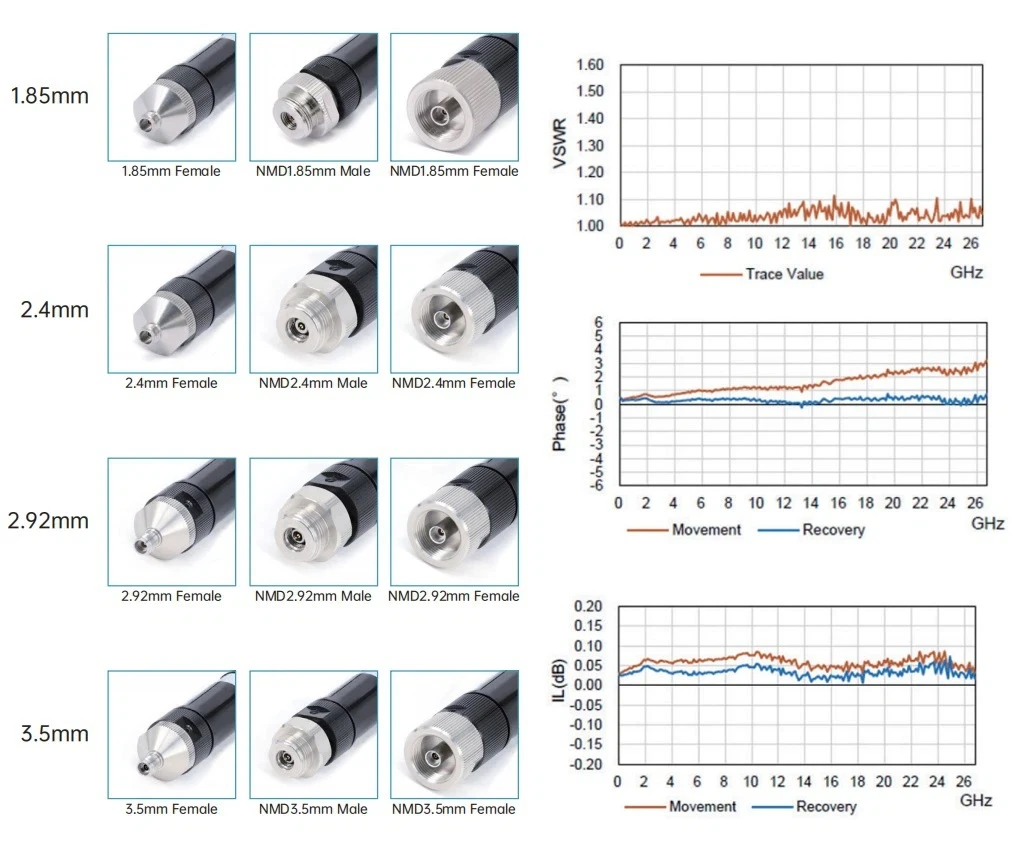

Общи модели и технически показатели
Картина	Ску	Конектор 1	Конектор 2	CREQENCY	Загуба на връщане/VSWR
	Vna -35 f35f -630	3,5 мм NMD женска	3,5 мм жена	Dc -26. 5Ghz	1.30
	Vna -35 m35f -630	3,5 мм NMD женска	3,5 мм NMD мъж	Dc -26. 5Ghz	1.30

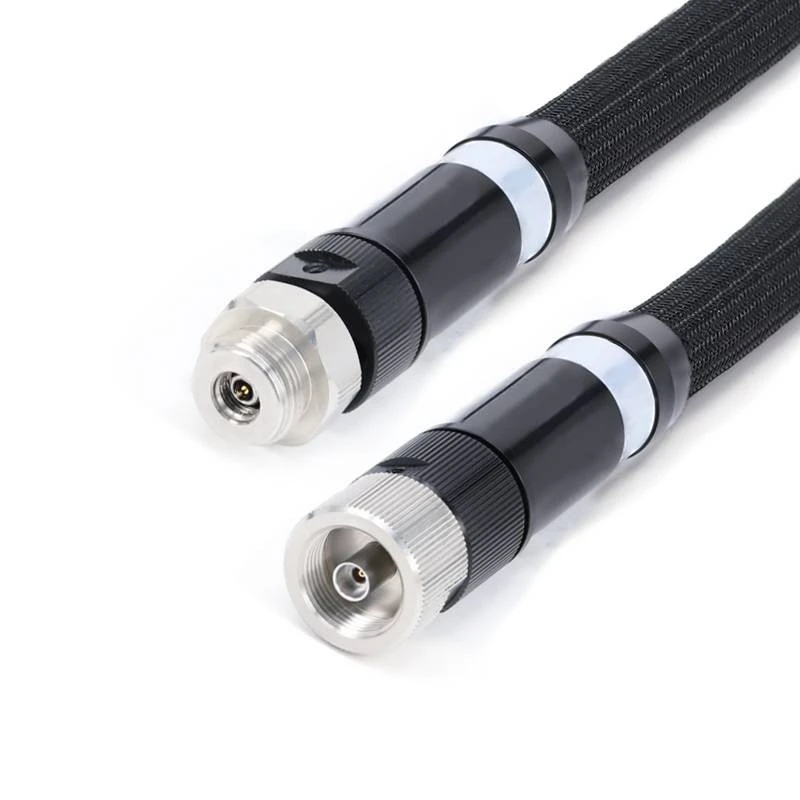

	Vna -292 f292f -630	2,92 мм NMD женска	2,92 мм жена	DC -40 GHz	1.30
	Vna -292 m292f -630	2,92 мм NMD женска	2,92 мм NMD женска	DC -40 GHz	1.30
	Vna -24 f24f -630	2.4 мм NMD женска	2,4 мм жена	DC -40 GHz	1.35
	Vna -24 m24f -630	2.4 мм NMD женска	2.4 мм NMD мъж	DC -50 GHz	1.35

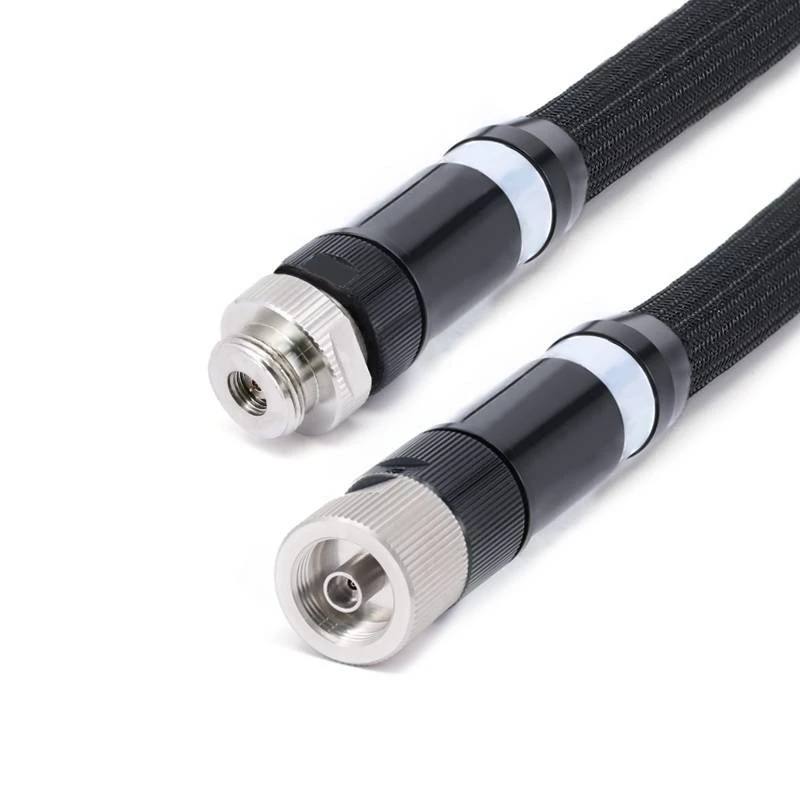

	Vna -185 f185f -630	1,85 мм NMD женска	1,85 мм жена	DC -67 GHz	1.50
	Vna -185 f185m -630	1,85 мм NMD женска	1,85 мм NMD мъж	DC -67 GHz	1.50
