Терминални конектори

This Terminal Connectors boasts outstanding performance. It can efficiently transmit signals across the ultra - wide RF frequency band from DC~110GHz, safeguarding signal integrity to a great extent and significantly reducing signal attenuation and reflection. It features excellent vibration and shock resistance, enabling it to handle complex and harsh environments with ease. Освен това, той може да издържи на многобройни вмъквания и отстраняване, като гарантира високи връзки на надеждност .

Той се отличава с удобство за поддръжка, което позволява лесно подмяна и лесно разглобяване и ремонт . с често използван съвпадащ импеданс от 50 ома, той има ниска загуба на вмъкване, ефективно минимизирайки загубата на енергия на сигнала ., той предлага разнообразен диапазон от типове порта, включително SMA, 2. 9mm GPO (SMP), GPPO (Mini-SMP) и т.н., позволява гъвкава адаптация към изискванията на различни RF устройства и системи.

Терминалните конектори се отличават предимно с дизайн . Въпреки това, подмножество от тези конектори се предлагат в ъглова конфигурация от 90 градуса, предлагайки гъвкавост за отговаряне на различни изисквания за инсталиране .

По отношение на инсталирането са налични различни опции . монтажните фланци включват и двата конфигурации 4 -, и 2 - конфигурации на дупки, като активират сигурното прикачване в различни настройки . допълнително, терминални конектори с външни резби интерфейси осигуряват надеждни връзки и лесна инсталация .

When it comes to interface with enclosures or cavities, terminal connectors support three distinct transition methods. The air - dielectric wall - penetration method ensures efficient signal transmission with minimal interference. The insulating - dielectric wall - penetration option offers enhanced electrical isolation, suitable for applications requiring strict insulation. The metal - dielectric wall - Методът за проникване осигурява превъзходно екраниране и механична устойчивост, идеален за високоефективна и грапава среда .

With their outstanding performance, these terminal connectors are widely used in the field of communication infrastructure and are indispensable key components of base stations, satellite communication equipment, and wireless local area network (WLAN) systems. In the transceiver systems of various devices, they can efficiently match with RF components such as antennas and various transceiver modules, ensuring the accurate input and output of RF signals and Допринасяйки за стабилната и ефективна работа на цялата комуникационна връзка .

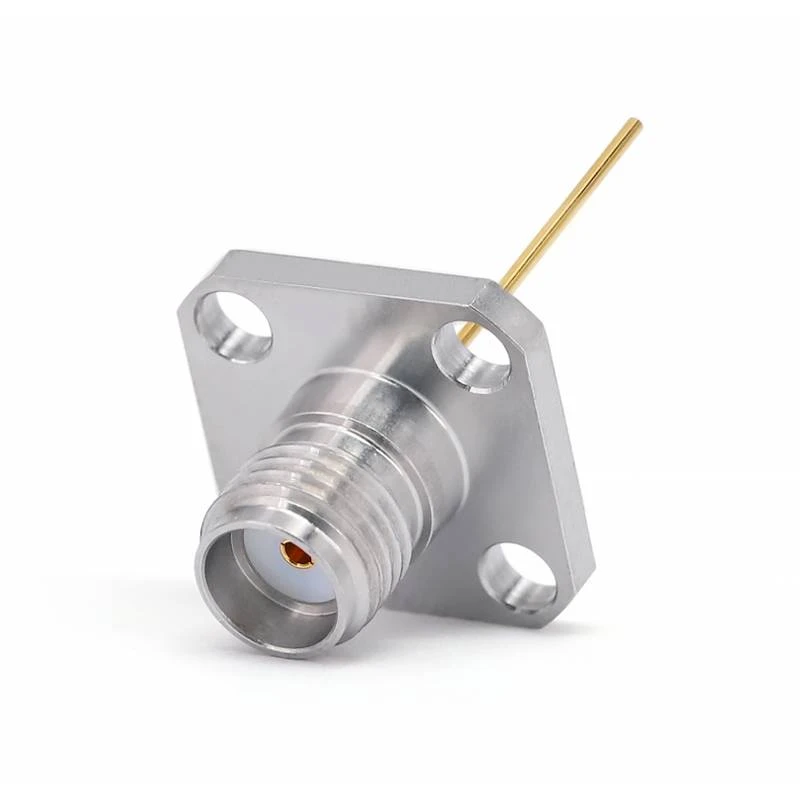

SMA терминални конектори
Ску	Честота	Щифт L.	Щифт d	VSWR	Инсталация

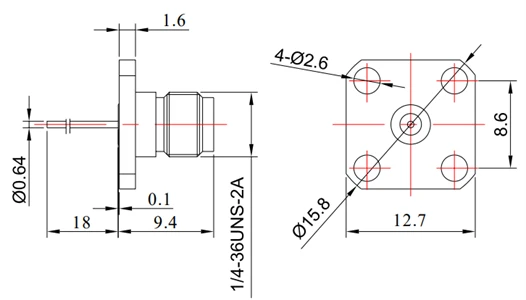

Fr 2- SMA-KFD0110	DC - 26.5 GHz	18 мм	0,64 мм	1.15	Заключване на винта

Ску	Честота	Щифт L.	Щифт d	Контакт d	VSWR	Инсталация
Fr 2- SMA-KFD0101	DC - 26.5 GHz	2 мм	0,8 мм	4 мм	1.15	Заключване на винта
Ску	Честота	Щифт L.	Щифт d	Диелектрик d	VSWR	Инсталация
Fr 2- SMA-KFD0405A	DC - 26.5 GHz	1,3 мм	0,4 мм	3.2mm	1.15	Заключване на винта

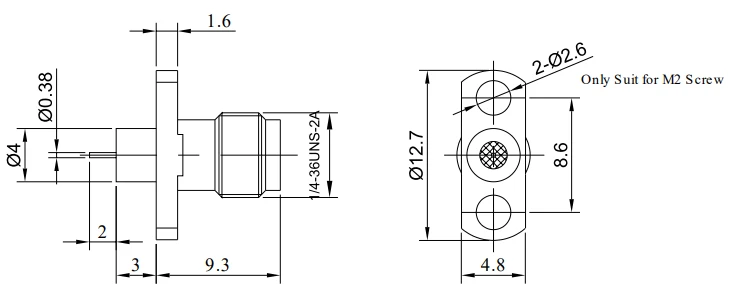

SMA терминални конектори
Ску	Честота	Щифт L.	Щифт d	VSWR	Инсталация
Fr 2- SMA-KFD0702	DC - 26.5 GHz	2 мм	0,38 мм	1.15	Заключване на винта

2.92 мм терминални конектори
Ску	Честота	Щифт L.	Щифт d	Диелектрик d	VSWR	Инсталация

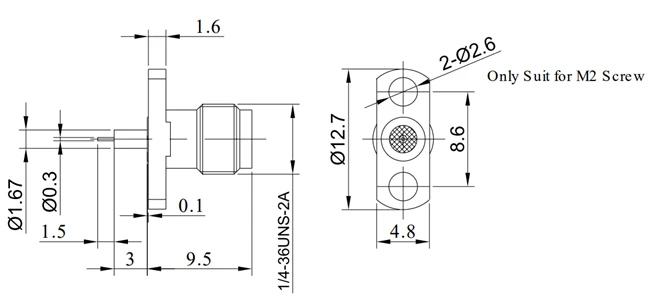

Fr 2-2.92- kfd0705	DC - 26.5 GHz	1,5 мм	0,30 мм	1,67 мм	1.15	Заключване на винта
Ску	Честота	Щифт L.	Щифт d	Контакт d	VSWR	Инсталация
Fr 2-2.92- kfd0402	DC - 26.5 GHz	1,5 мм	0,3 мм	4 мм	1.15	Заключване на винта
Ску	Честота	Щифт L.	Щифт d	Диелектрик d	VSWR	Инсталация
Fr 2-2.92- kfd0405	DC - 26.5 GHz	1,5 мм	0,3 мм	1,67 мм	1.15	Заключване на винта

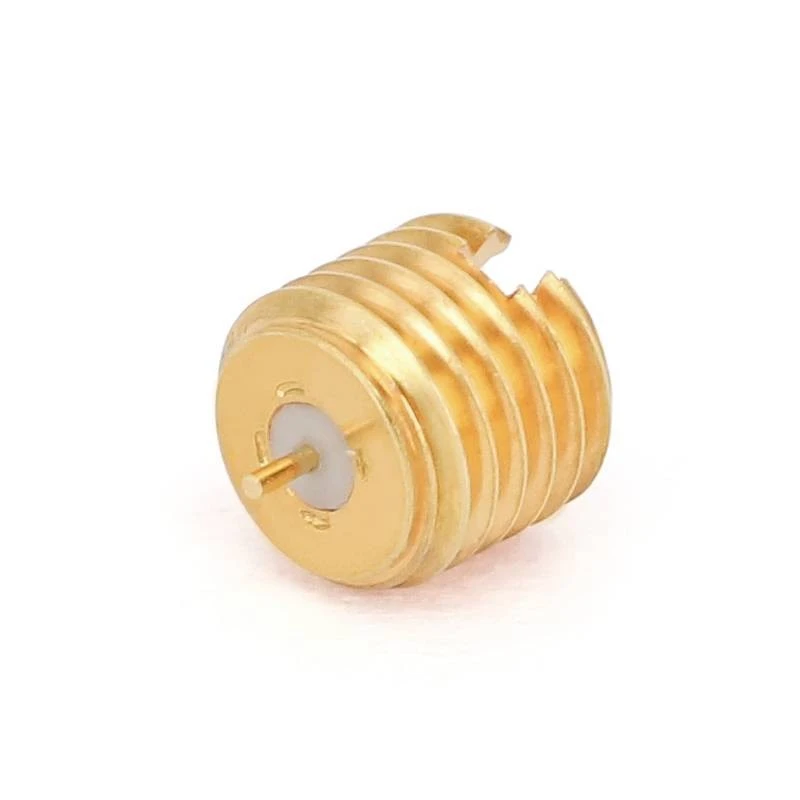

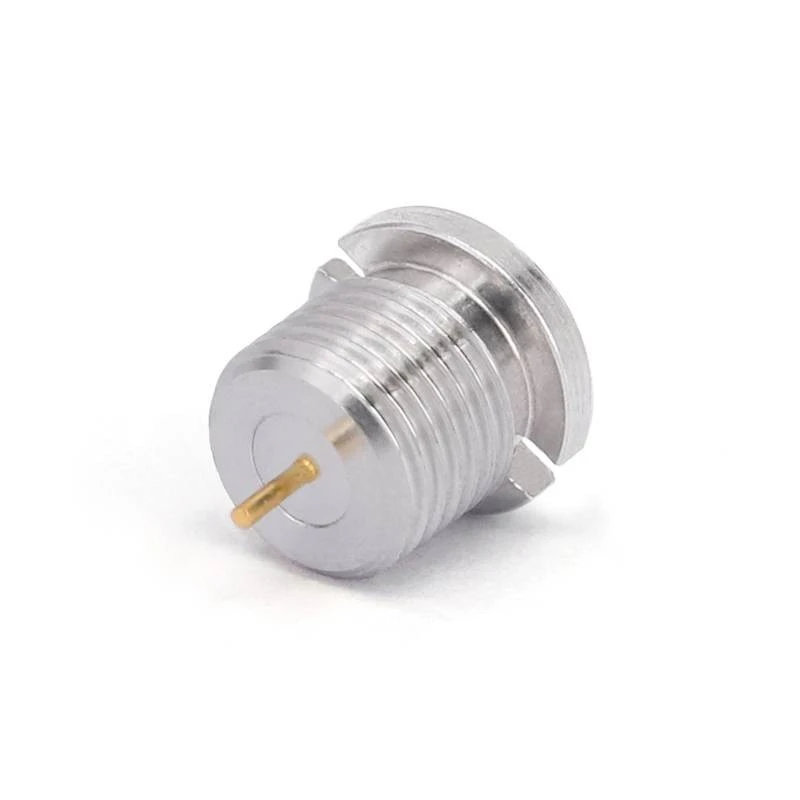

GPO (SMP) и GPPO (MINI-SMP) терминални конектори
Ску	Честота	Щифт L.	Щифт d	Контакт d	VSWR	Инсталация
Fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1,8 мм	0,30 мм	2.18 мм	1.32@18ghz	Запояване
Ску	Честота	Щифт L.	Щифт d	Винт	VSWR	Инсталация

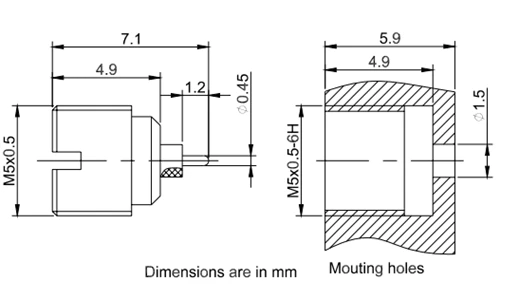

Fr 2- gpo-jyd12g	DC - 26.5 GHz	1,2 мм	0,45 мм	M5*0.5	1.40	Винтова резба
Ску	Честота	Щифт L.	Щифт d	Винт	VSWR	Инсталация
Fr 2- gppo-jyd 2- f	DC - 40 GHz	1 мм	0,3 мм	M4*0.5_6g	1.22	Винтова резба

GPO (SMP) терминални конектори
Ску	Честота	Щифт L.	Щифт d	Винт	VSWR	Инсталация
Fr 2- gpo-jyd26ag-l	DC - 26.5 GHz	2 мм	0,45 мм	M5*0.5	1.40	Винтова резба
Ску	Честота	Щифт L.	Щифт d	Винт	VSWR	Инсталация
Fr 2- gpo-jyd26g-l	DC - 40 GHz	2 мм	0,7 мм	M5*0.5	1.43	Винтова резба
