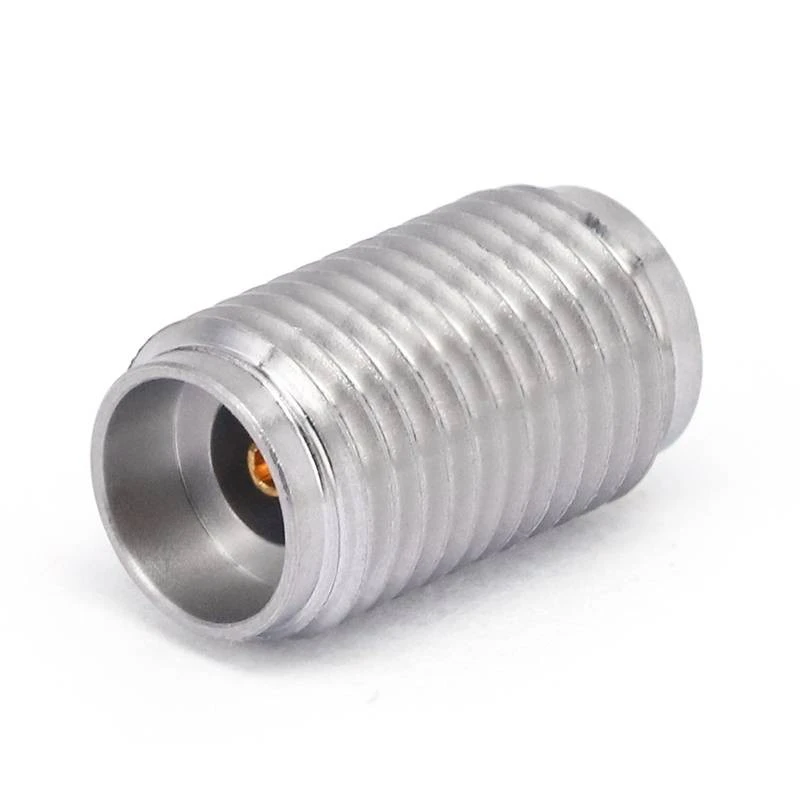

Полеви сменяеми конектори
RF полето, сменяемо коаксиални конектори са от решаващите компоненти на RF системите. Те са специално проектирани за инсталиране и подмяна на място. Няма нужда от запояване; Те могат да бъдат фиксирани с винтове, което опростява процеса на поддръжка. Дори при тежки условия тези конектори могат забележително да поддържат целостта на сигнала.
Описание
Въведение на продукта
RF полето, сменяемо коаксиални конектори са от решаващите компоненти на RF системите. Те са специално проектирани за инсталиране и подмяна на място. Няма нужда от запояване; Те могат да бъдат фиксирани с винтове, което опростява процеса на поддръжка. Дори при тежки условия тези конектори могат забележително да поддържат целостта на сигнала. В RF вериги те позволяват бързото подмяна на повредени компоненти. Надеждната им производителност гарантира стабилното предаване на RF сигнали, с ниска загуба на сигнал и минимална намеса. Този дизайн е лесен за работа, намалявайки сложността на инсталирането.
Като цяло, RF полевите сменяеми коаксиални конектори повишават гъвкавостта и надеждността на системата и намаляват дългосрочните разходи за поддръжка. Типовете на конектора включват различни опции като SMA, 2,92 мм, 2,4 мм, 1,85 мм, 1. 0 mm, GPO (SMP) и т.н., а честотният обхват се покрива от DC до 110GHz.
Стил на тялото на продукта

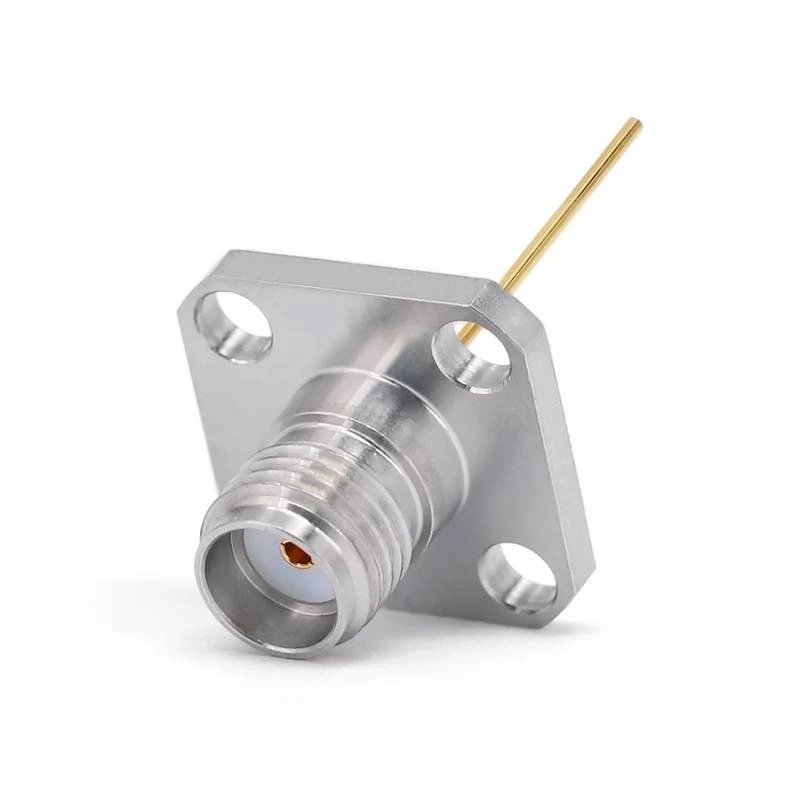

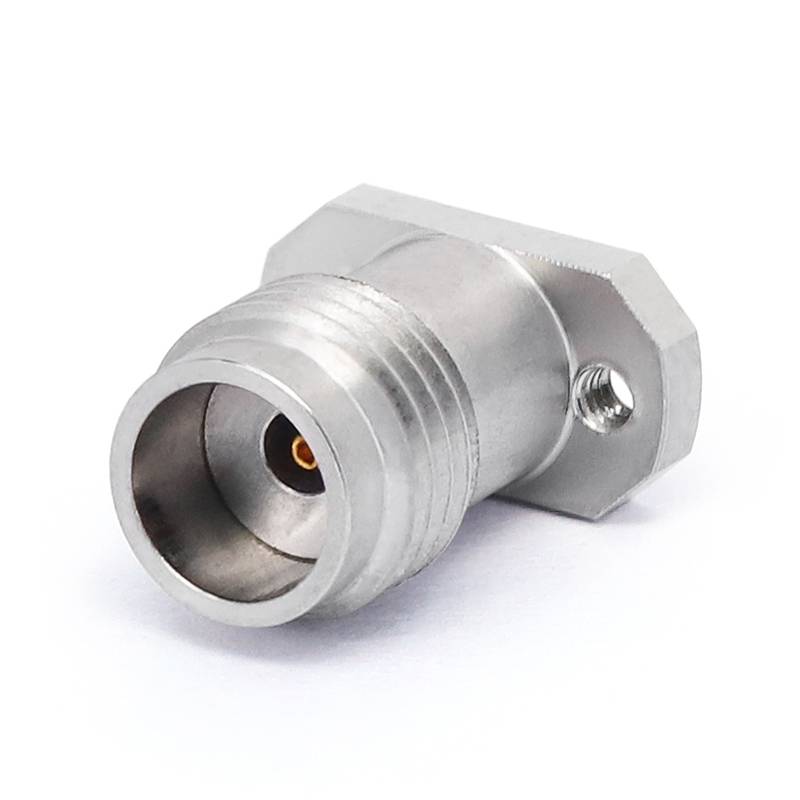

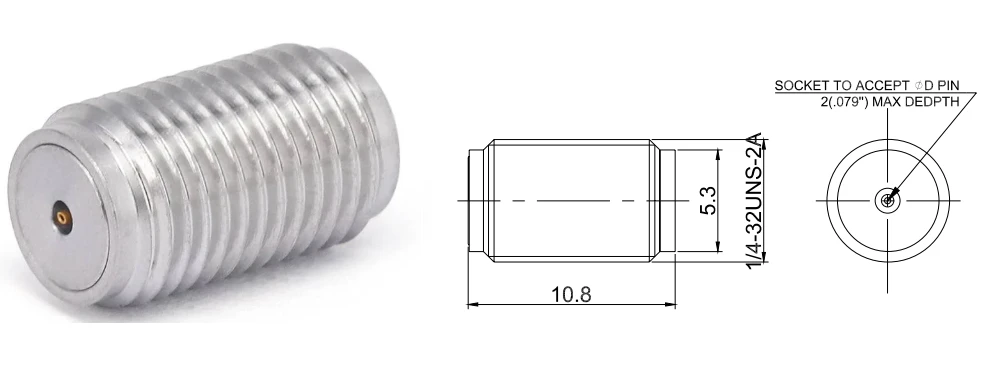

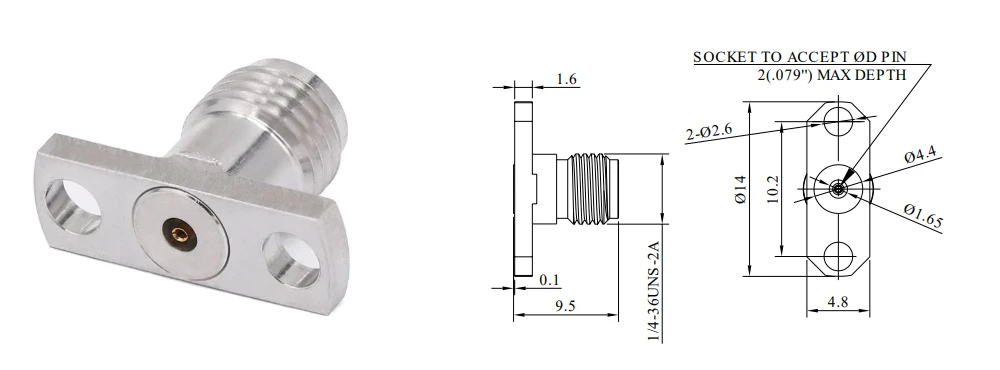

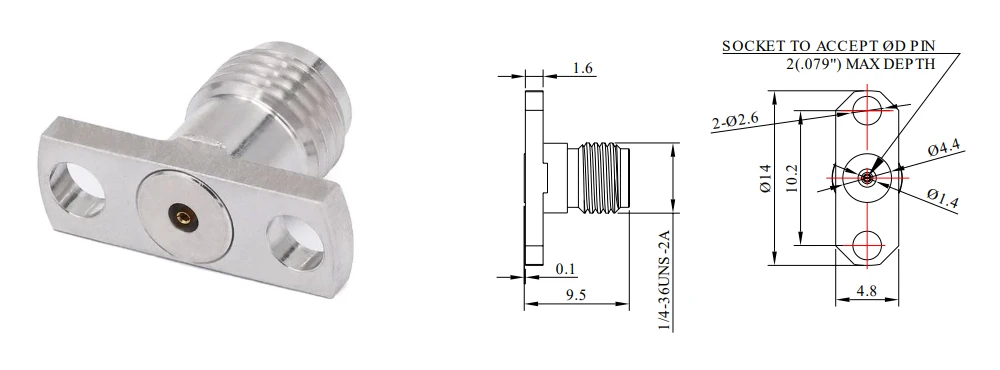

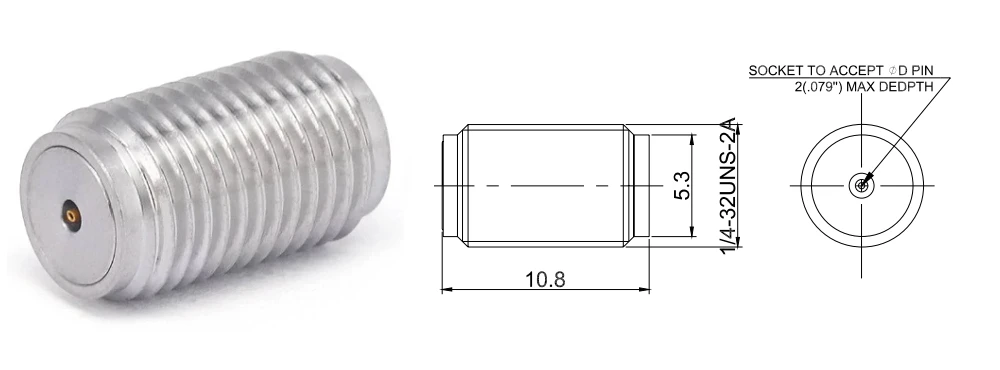

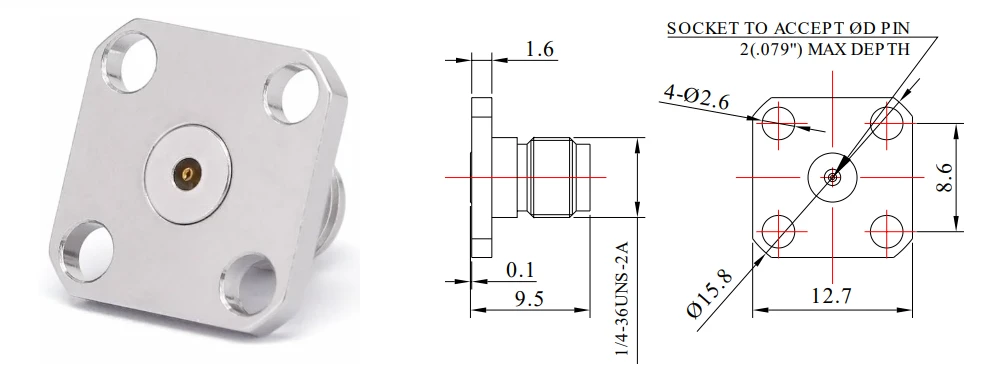

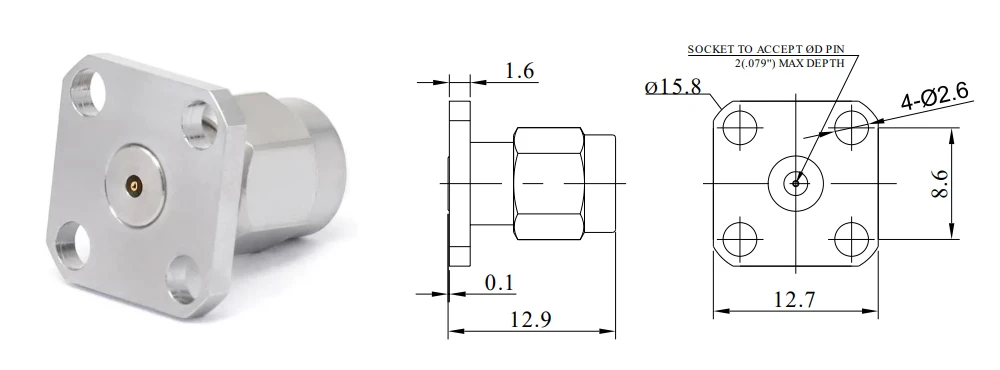

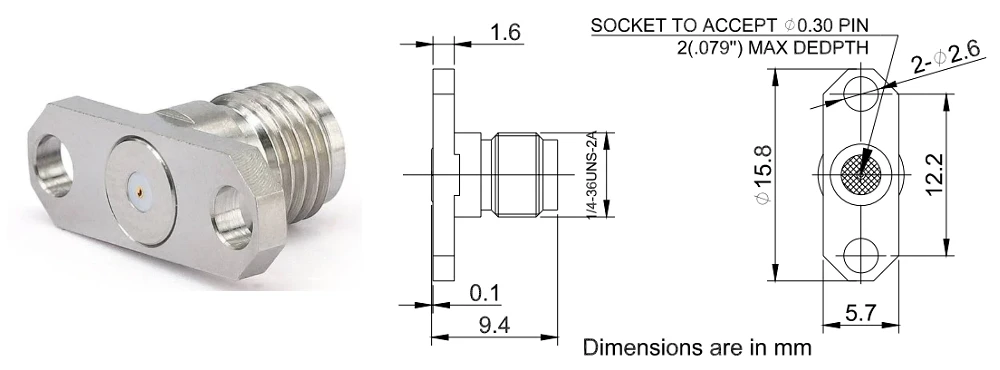

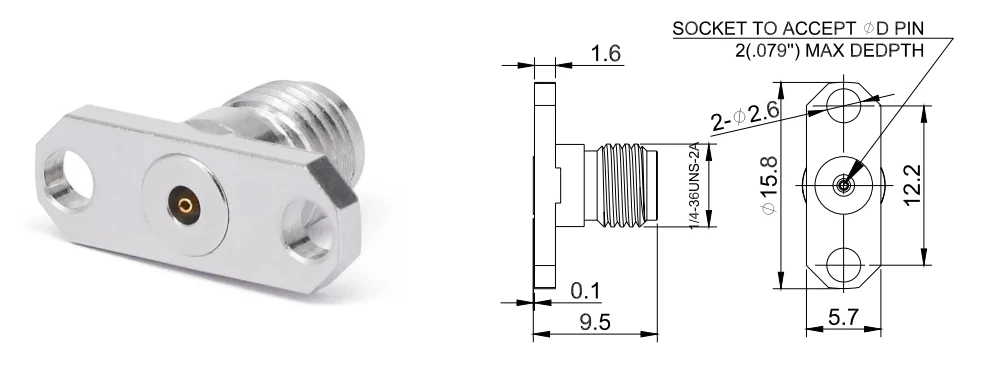

Сменяемите коаксиални конектори на полето имат четири типа форми на тялото, като прав, 4 отворен фланец, напълно вграден тип резба, 2hole фланец. Този конектори има тяло от неръждаема стомана и осигурява отлична микровълнова ефективност с ниска загуба на вмъкване и VSWR от 1,25. Този конектор е точно произведен в RF индустрии като военни и пространство.
Приложение на продукта
RF полеви сменяеми коаксиални конектори се използват за свързване на RF вериги на антени, RF модули, филтри, навигационни устройства, радарни системи и др. Те могат да се сблъскат с тежки метеорологични условия и сложни електромагнитни среди. Тези конектори трябва да имат добра метеорологична устойчивост и възможности за борба с интерференцията, за да гарантират стабилното предаване на сигнали.
Често задавани въпроси за обществени поръчки
Данни за спецификация на продукта
|
Конфигурация |
|
|
Тип конектор |
SMA/2.92mm/2.4mm/1.85mm/GPO |
|
Съединен импеданс |
50 ома |
|
Полярност на конектора |
Стандарт |
|
Метод на монтиране на конектора |
Прав/ 2 отворен фланец/ 4 отвор фланец |
|
Метод на прикачване |
Контакт |
|
Информация за материалите |
|
|
Център контакт |
Cube Gold Plated |
|
Външен контакт |
Неръждаема стомана |
|
Тяло |
Неръждаема стомана |
|
Диелектрик |
PEI/PTFE |
|
Данни за околната среда |
|
|
Температурен диапазон |
-55 степен до +165 степен |
|
2011/65/ЕС (ROHS) |
Съвместим |
Тип на продукта

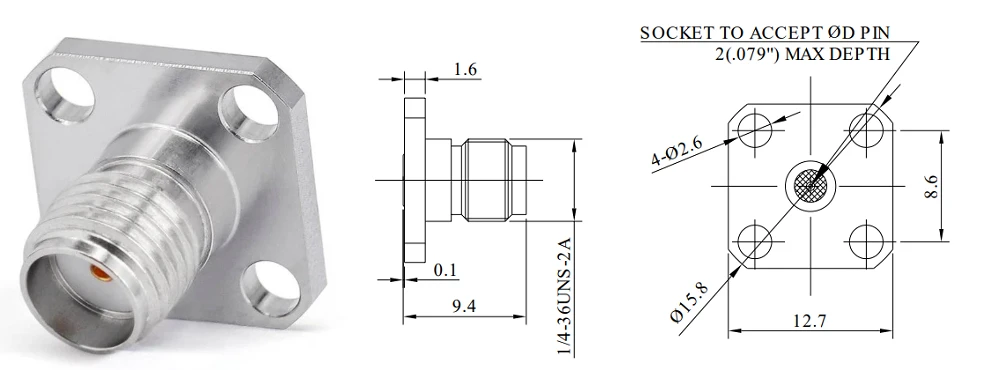

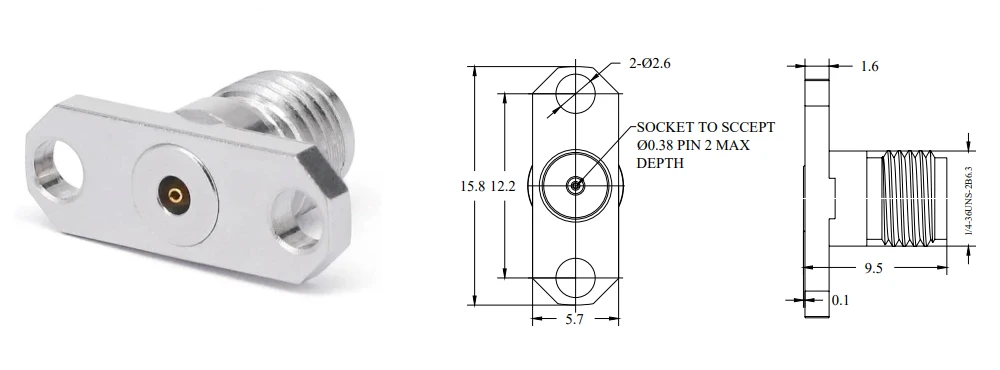

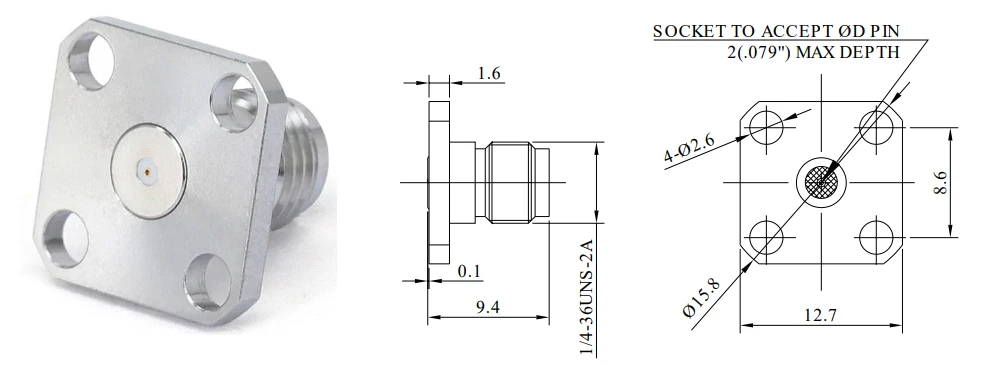

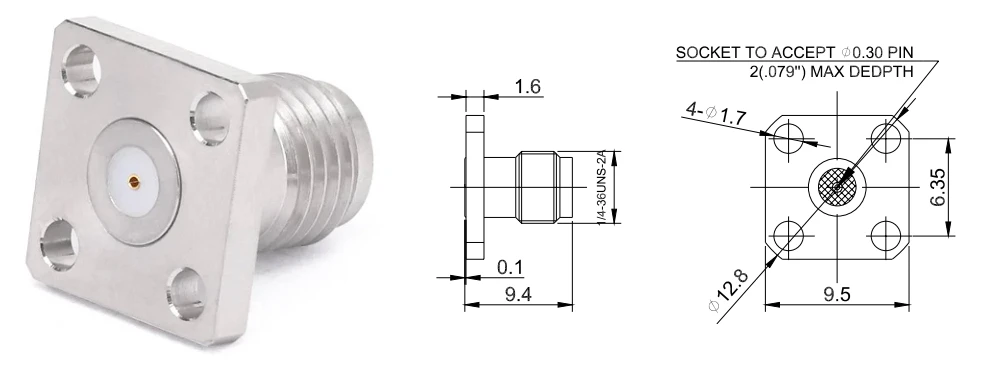

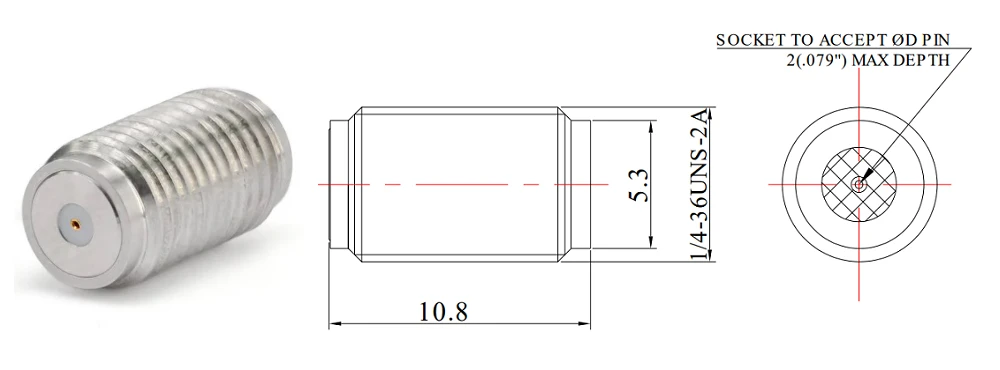

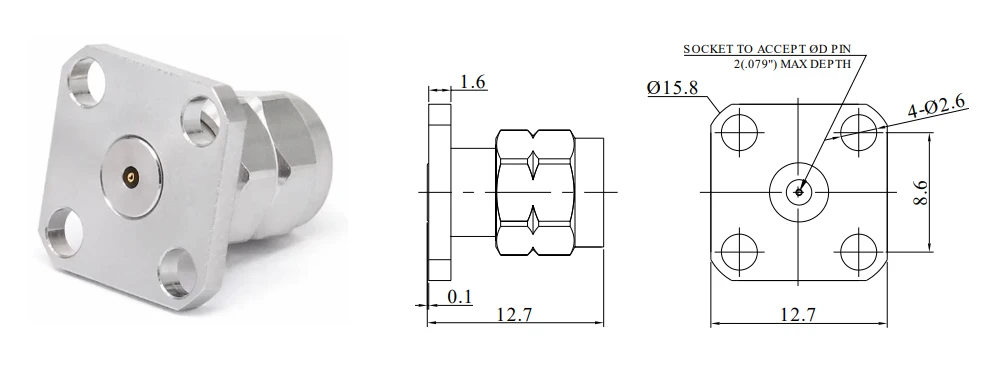

| SMA поле за сменяеми конектори |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0151 |
Dc - 26. 5Ghz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|

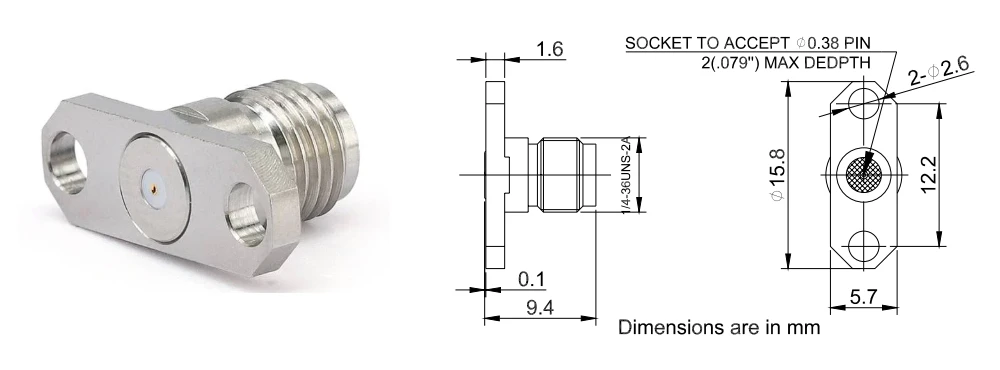

Fr 2- SMA-KFD0138 |
Dc - 26. 5Ghz |
1.15 |
0. 38 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0151 |
Dc - 26. 5Ghz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0138 |
Dc - 26. 5Ghz |
1.15 |
0. 38 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0130 |
Dc - 26. 5Ghz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0230 |
Dc - 26. 5Ghz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0251 |
Dc - 26. 5Ghz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0430 |
Dc - 26. 5Ghz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0451 |
Dc - 26. 5Ghz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0438 |
Dc - 26. 5Ghz |
1.15 |
0. 38 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0751 |
Dc - 26. 5Ghz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0730 |
Dc - 26. 5Ghz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2- SMA-KFD0751 |
Dc - 26. 5Ghz |
1.15 |
0. 51mm |

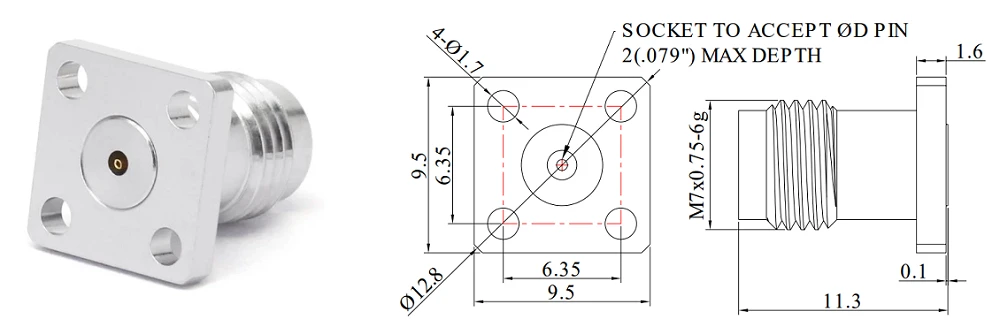

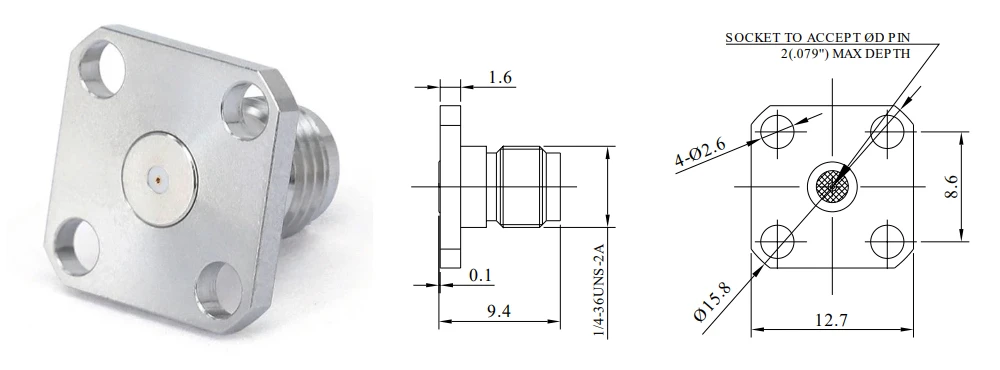

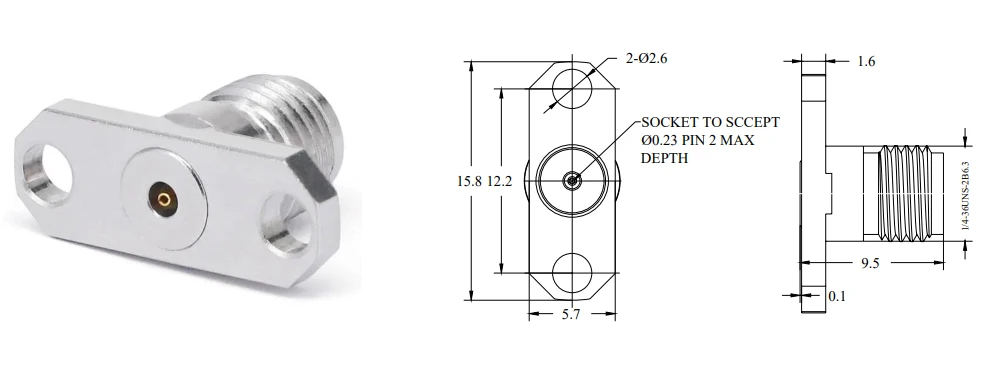

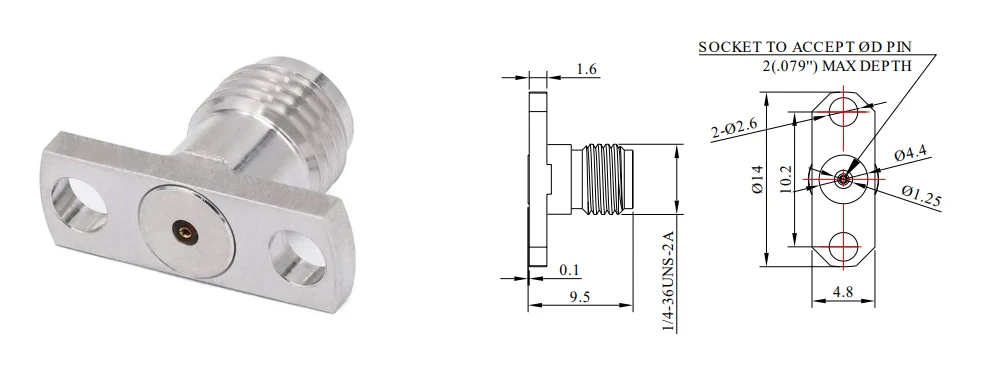

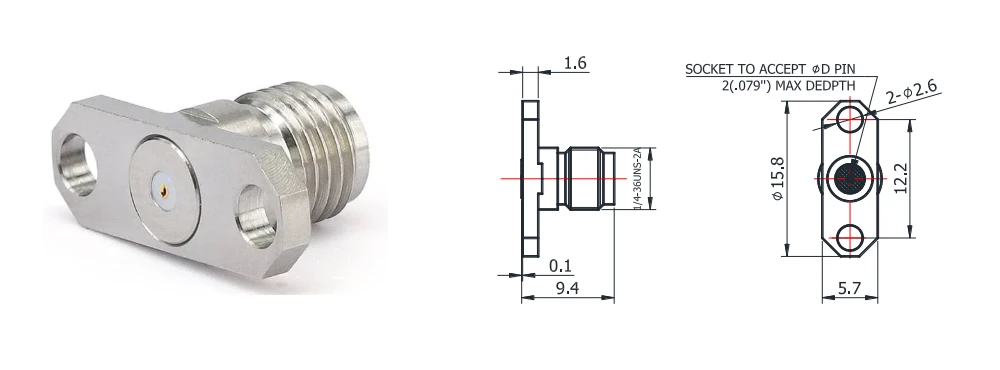

| 2,92 мм полеви сменяеми конектори |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0130 |
DC - 40 GHz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0151 |
DC - 40 GHz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- jfd0130 |
DC - 40 GHz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0451 |
DC - 40 GHz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0423 |
DC - 40 GHz |
1.15 |
0. 23 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0430 |
DC - 40 GHz |
1.15 |
0. 30 мм |
| 2,92 мм полеви сменяеми конектори |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0423 |
DC - 40 GHz |
1.15 |
0. 23 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0523 |
DC - 40 GHz |
1.15 |
0. 23 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0530 |
DC - 40 GHz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0551 |
DC - 40 GHz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0538 |
DC - 40 GHz |
1.15 |
0. 38 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kfd0730 |
DC - 40 GHz |
1.15 |
0. 30 мм |
| 2,92 мм полеви сменяеми конектори |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kyd0251 |
DC - 40 GHz |
1.15 |
0. 51mm |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 92- kyd0251 |
DC - 40 GHz |
1.15 |
0. 51mm |

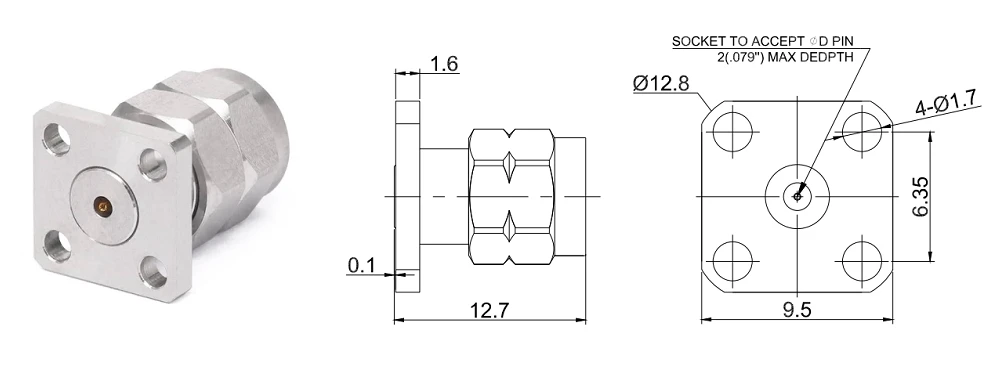

| 2,4 мм полеви сменяеми конектори |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 4- kfd0130 |
DC - 50 GHz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 4- jfd0230 |
DC - 50 GHz |
1.15 |
0. 30 мм |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-2. 4- jfd0130 |
DC - 50 GHz |
1.15 |
0. 30 мм |

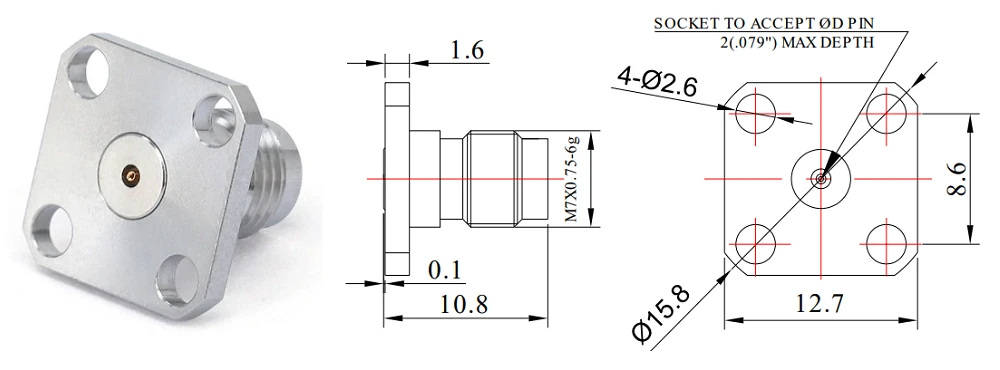

| 1.85 мм полеви сменяеми конектори |
|
Ску |
Честота |
VSWR |
ПИН мач |
|
Fr 2-1. 85- kfd0230 |
DC - 67 GHz |
1.25 |
0. 30 мм |
