PCB конектори
RF PCB конектори, който е съкращението на „Речедообразни отпечатани платки на платката“, са професионални електрически компоненти. Те са проектирани да постигнат надеждна връзка между коаксиални кабели и печатни платки (PCBs). Тези конектори играят решаваща роля при високочестотно предаване на сигнала, като гарантират плавния поток от данни в широк спектър от сценарии на приложение.
Описание
Въведение на продукта
RF PCB конектори, който е съкращението на „Речедообразни отпечатани платки на платката“, са професионални електрически компоненти. Те са проектирани да постигнат надеждна връзка между коаксиални кабели и печатни платки (PCBs). Тези конектори играят решаваща роля при високочестотно предаване на сигнала, като гарантират плавния поток от данни в широк спектър от сценарии на приложение.
RF PCB конекторите обикновено са проектирани с характерни импеданси от 50 или 75 ома. Това прецизно съвпадение на импеданса е от изключително значение, тъй като се привежда в съответствие с импеданса на преносните линии. Несъответстващият импеданс може да доведе до тежки отражения на сигнала, което води до значителна загуба на сигнал и влошена производителност. Тези конектори са специално разработени за обработка на високочестотни сигнали. Някои модели са в състояние да работят с честоти до 110 GHz или дори по -високи. Те се отличават с ниска загуба на вмъкване, което означава, че силата на сигнала остава сравнително стабилна, когато сигналът преминава през конекторите.
Стил на тялото на продукта
FlexIRF има голямо разнообразие от видове портове за PCB конектори. Обикновено използваните включват SMA, 2,92 мм, SSMC, SMB, MMCX, MCX, SMP и SSMP. Можем да изберем съответния конектор въз основа на сценариите за работа и инсталацията.
Те се предлагат в различни стилове на монтаж, включително през монтаж на отвори, монтаж на повърхността и монтаж на ръба. Това позволява лесна интеграция в различни оформления на PCB. Например, повърхностните монтирани RF PCB конектори често се предпочитат в компактни електронни устройства, където пространството е ограничено, тъй като те могат да бъдат запоени директно върху повърхността на PCB.
Приложение на продукта
RF PCB конекторите се използват широко в мобилни базови станции, където те гарантират предаването на ефуин на високо честотни сигнали между антената и PCB. В медицинско оборудване като ЯМР (магнитни резонансни изображения) и безжични устройства за наблюдение на пациентите, RF PCB конектори се използват за точно предаване на високочестотни сигнали. В автомобилната индустрия RF PCB конекторите се използват в приложения като автомобилни радарни системи за функции като адаптивен круиз контрол.
Често задавани въпроси за обществени поръчки
Данни за спецификация на продукта
|
Конфигурация |
|
|
Тип конектор |
SMA\/2.92mm\/2.4mm\/1.85mm\/GPO |
|
Съединен импеданс |
50 ома |
|
Полярност на конектора |
Стандарт |
|
Метод на монтиране на конектора |
Прав\/ 2 отворен фланец\/ 4 отвор фланец |
|
Метод на прикачване |
Контакт |
|
Информация за материалите |
|
|
Център контакт |
Cube Gold Plated |
|
Външен контакт |
Месингово злато |
|
Тяло |
Месингова златна плоча и неръждаема стомана |
|
Диелектрик |
PEI\/PTFE |
|
Данни за околната среда |
|
|
Температурен диапазон |
-55 степен до +165 степен |
|
2011\/65\/ЕС (ROHS) |
Съвместим |
Тип на продукта
| SMA PCB конектори | |||||
 |
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

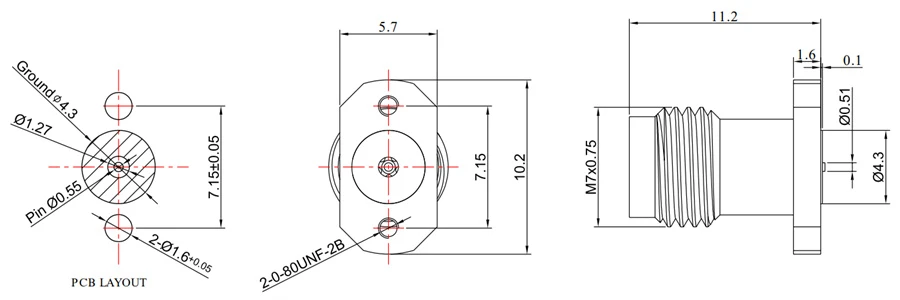

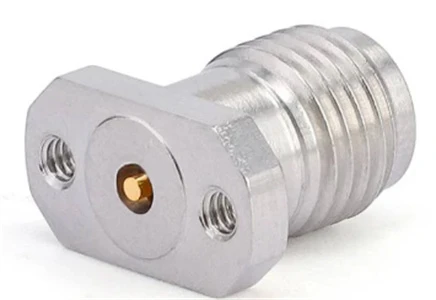

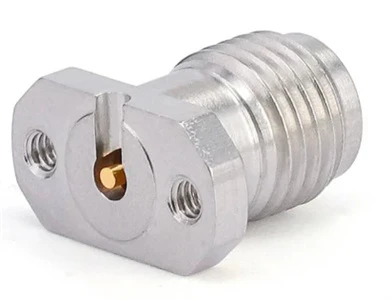

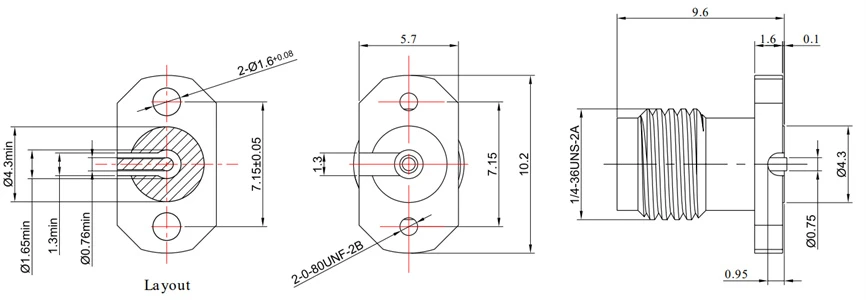

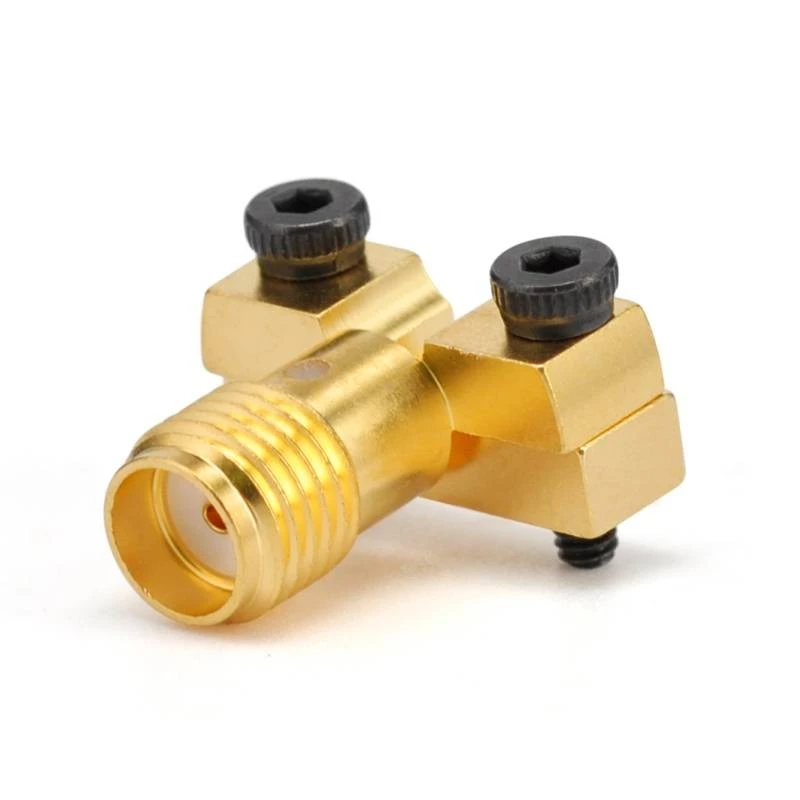

Fr 2- sma-kfd 216-4 |
Dc - 26. 5Ghz |
1.20 |
Закрепване на винта |
Неръждаема стомана |
Повърхностен сигнал |
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

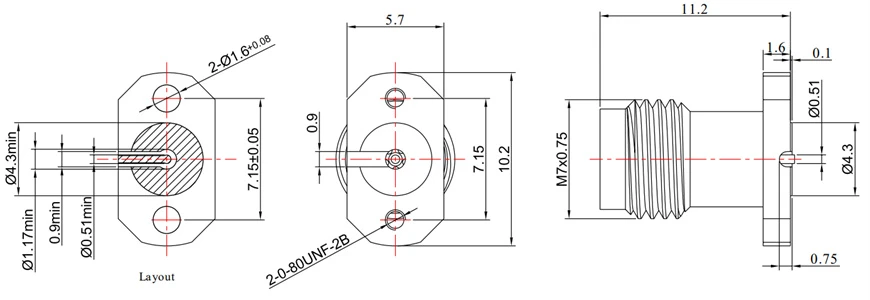

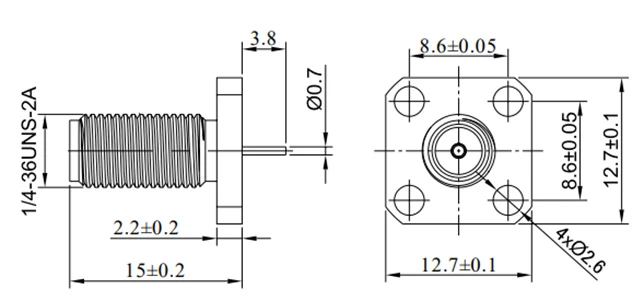

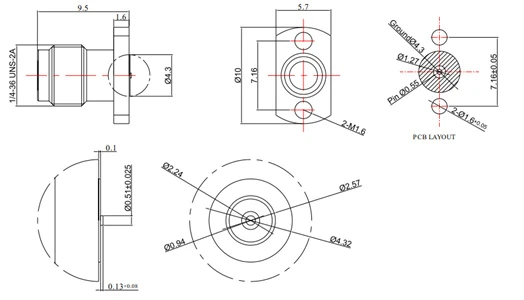

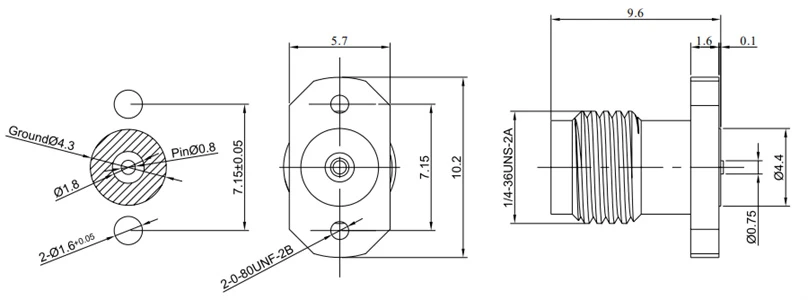

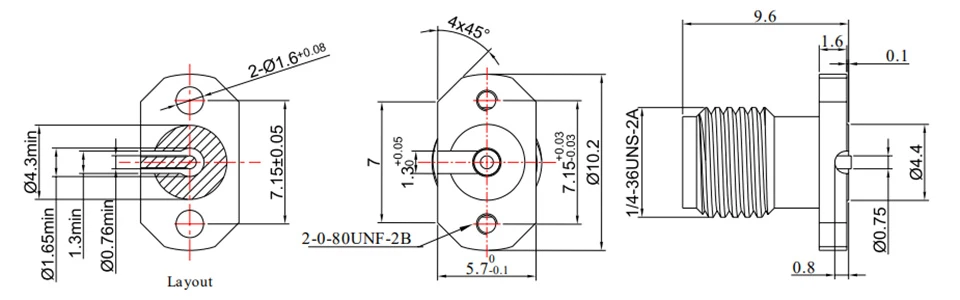

Fr 2- SMA-KFD216 |
Dc - 26. 5Ghz |
1.20 |
Закрепване на винта |
Неръждаема стомана |
Средни и по -ниски сигнали |
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

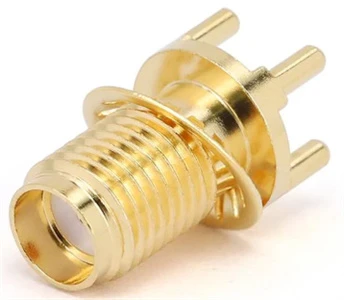

Fr 2- sma-khd 104-1 |
Dc - 12. 4Ghz |
1.20 |
Касета завояване |
Месингово злато |
Na |
|

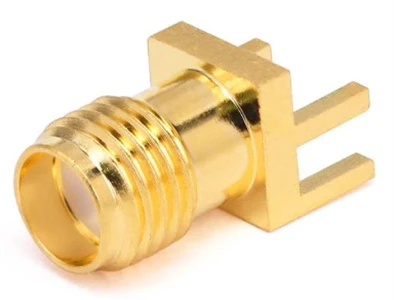

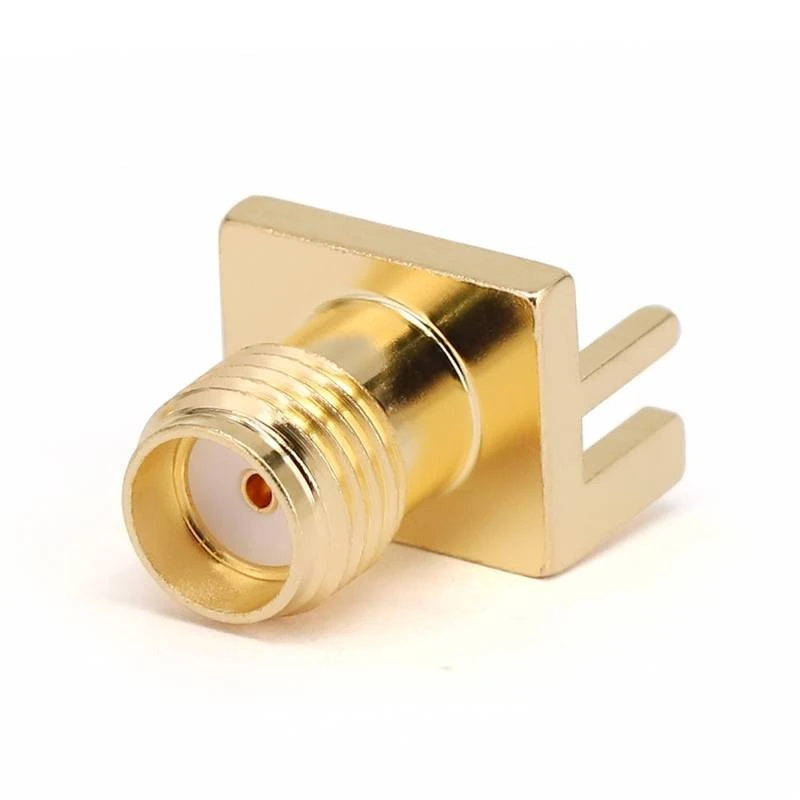

SMA PCB конектори |
|||||
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

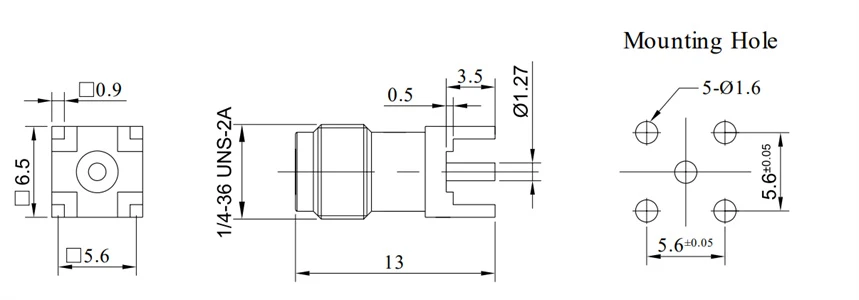

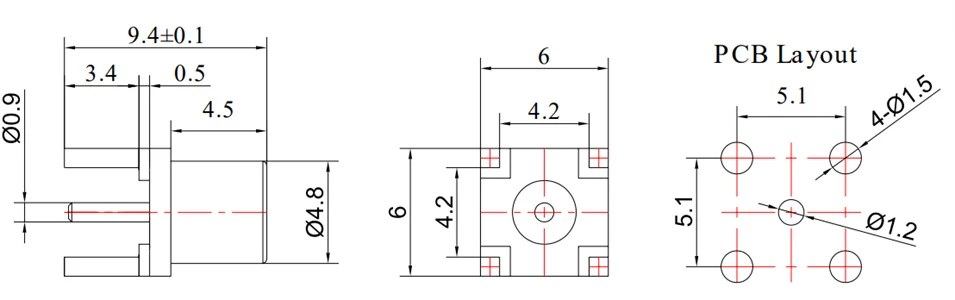

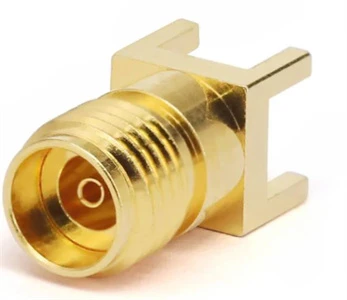

Fr 2- SMA-KHD100 |
DC - 18 GHz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

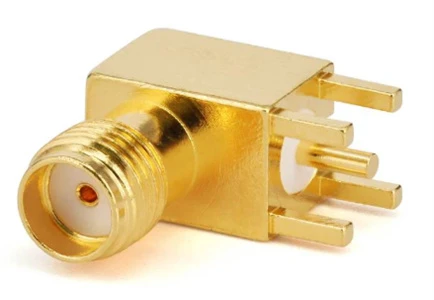

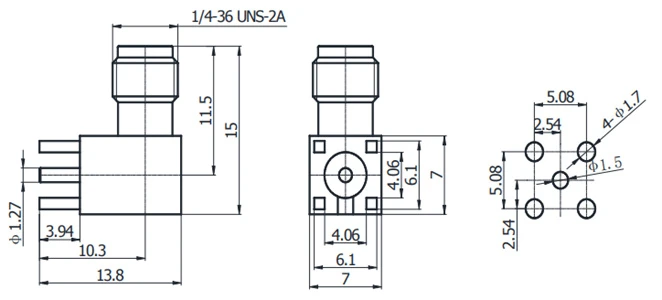

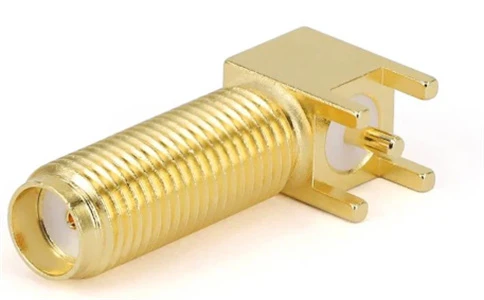

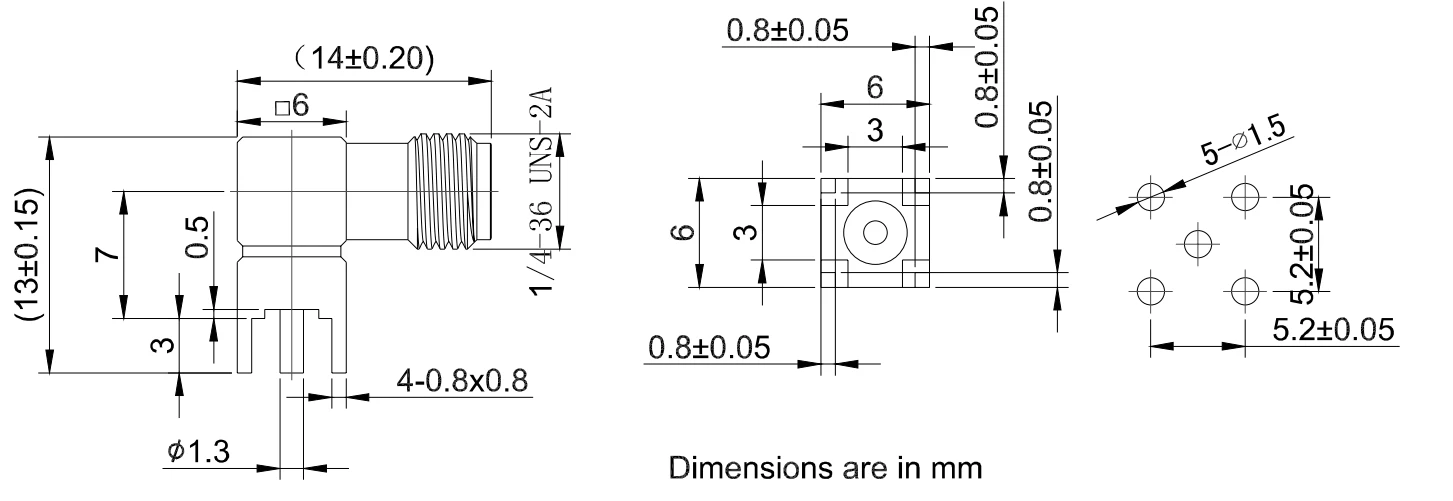

Fr 2- sma-kwhd |
DC - 6 GHz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
SMA PCB конектори |
|||||
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

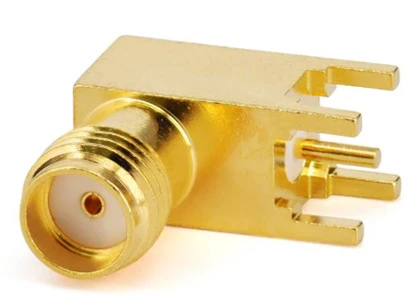

Fr 2- SMA-KWHD10 |
DC - 6 GHz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- sma-kwhd11 |
DC - 6 GHz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
SMA PCB конектори |
|||||
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

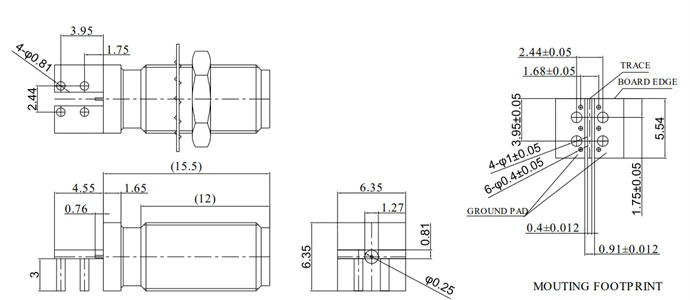

Fr 2- SMA-KHD201A |
DC - 6 GHz |
1.25 |

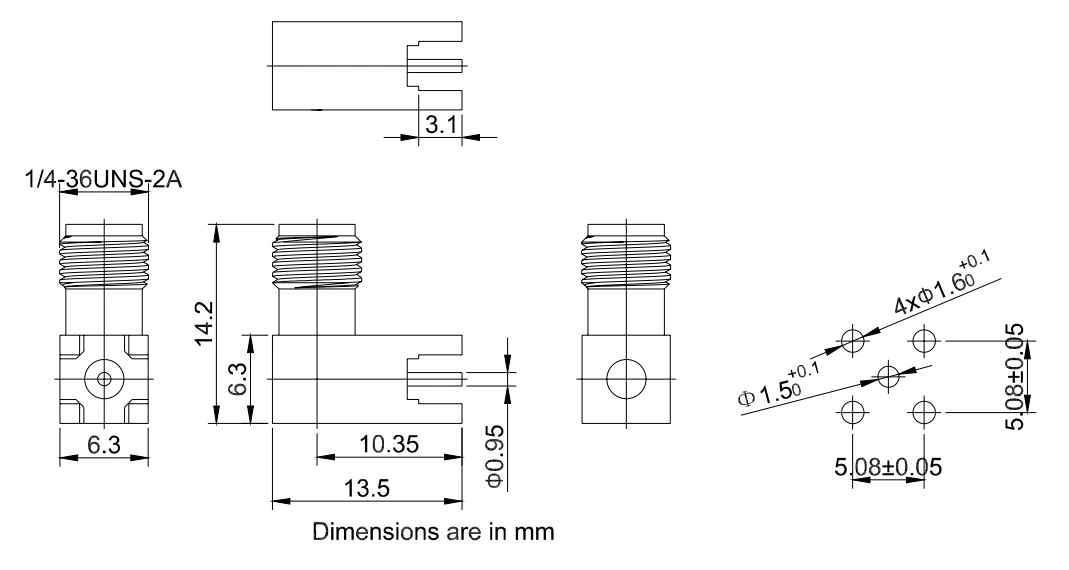

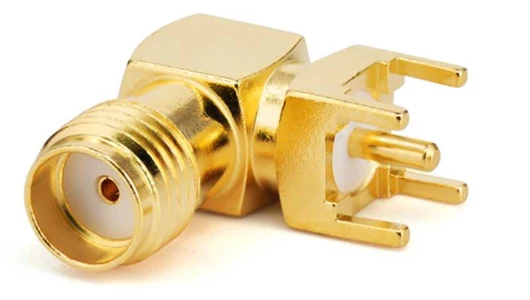

Хоризонтална касета завояване |
Месингово злато |
Na |
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

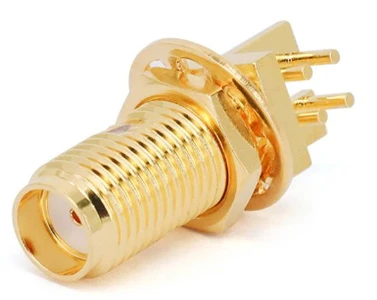

Fr 2- SMA-kyfd0101 |
DC - 6 GHz |
1.25 |
Закрепване на винта |
Месингово злато |
Na |
|
SMA PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

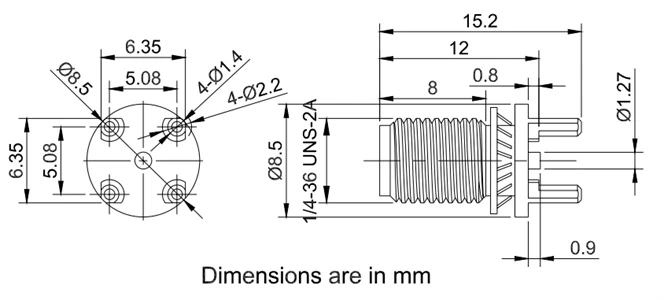

Fr 2- sma-kyhd321 |
Dc - 26. 5Ghz |
1.30 |
Касета завояване |
Месингово злато |
Na |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- sma-khd |
DC - 6 GHz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
2.92mm PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

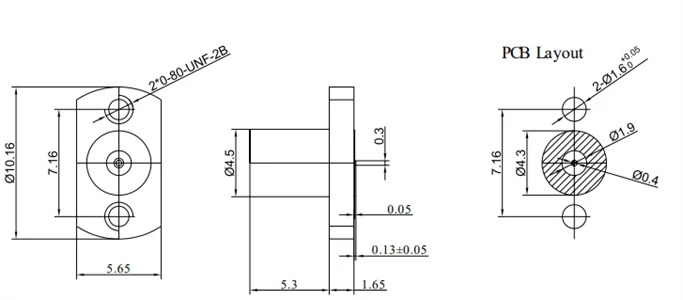

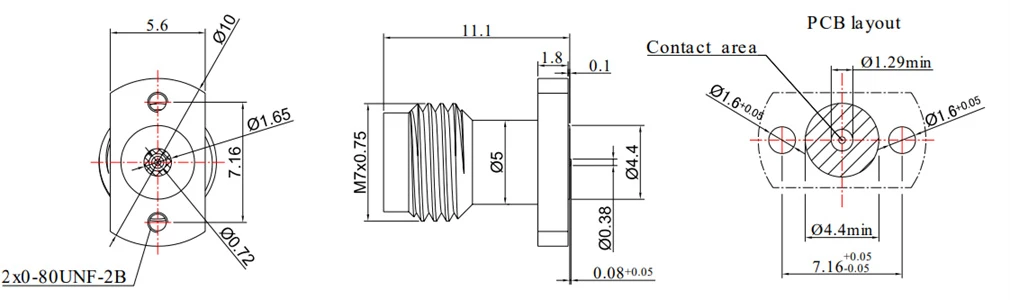

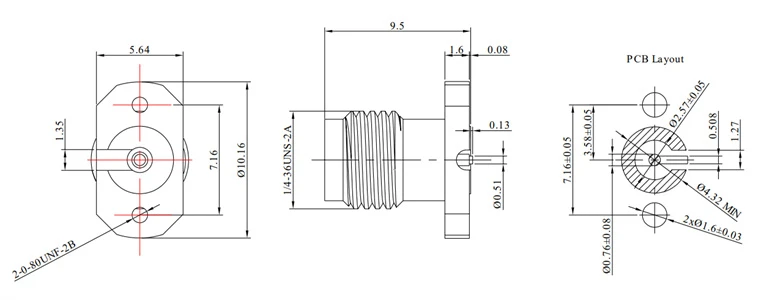

Fr 2-2. 92- kfd216 |
DC - 40 GHz |
1.25 |
Закрепване на винта |
Неръждаема стомана |
Повърхностен сигнал |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

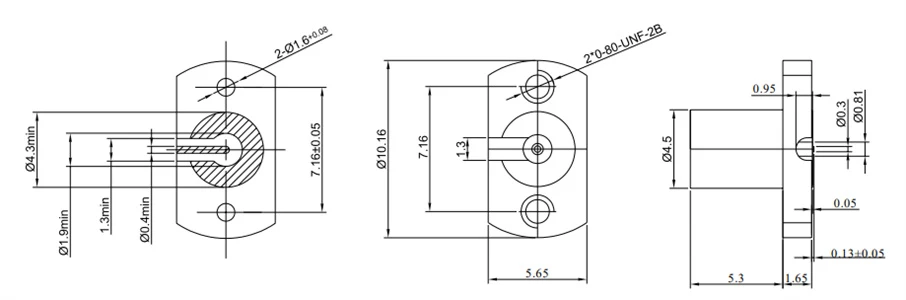

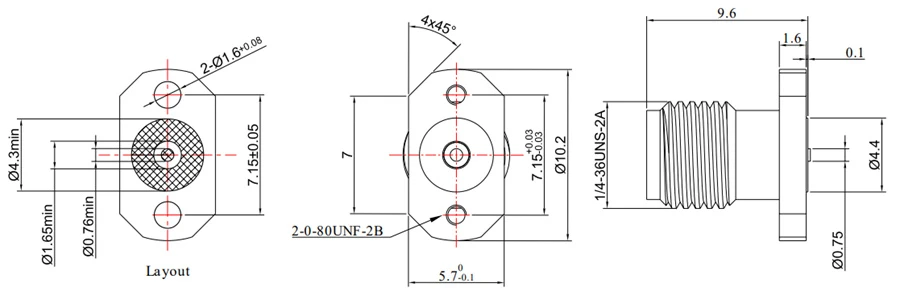

Fr 2-2. 92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Закрепване на винта |
Неръждаема стомана |
Средни и по -ниски сигнали |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2-2. 92- khd100 |
DC - 40 GHz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
3,5 мм PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2-3. 5- kfd216 |
Dc - 26. 5Ghz |
1.25 |
Закрепване на винта |
Неръждаема стомана |
Повърхностен сигнал |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2-3. 5- kfd 216-1 |
Dc - 26. 5Ghz |
1.25 |
Закрепване на винта |
Неръждаема стомана |
Средни и по -ниски сигнали |
|
2.4 мм PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

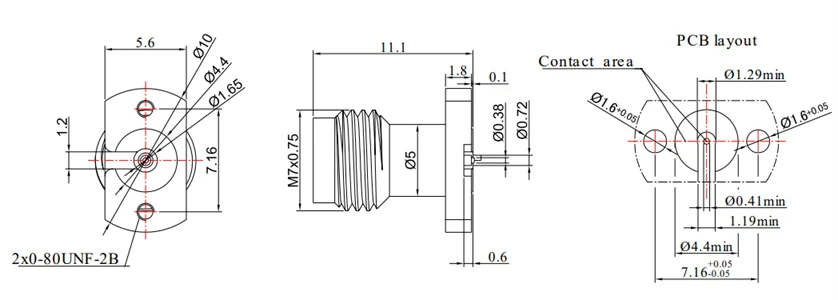

Fr 2-2. 4- kfd216 |
DC - 50 Hz |
1.25 |
Закрепване на винта |
Неръждаема стомана |
Повърхностен сигнал |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Закрепване на винта |
Неръждаема стомана |
Средни и по -ниски сигнали |
|
1,85 мм PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2-1. 85- kfd216 |
DC - 67 Hz |
1.30 |
Закрепване на винта |
Неръждаема стомана |
Повърхностен сигнал |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Закрепване на винта |
Неръждаема стомана |
Средни и по -ниски сигнали |
|

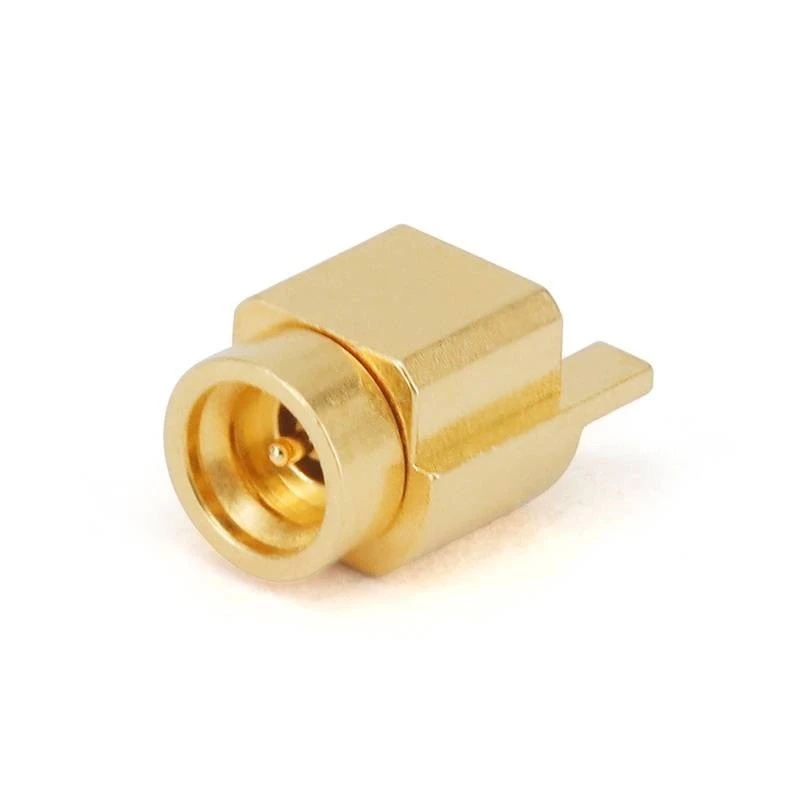

GPO (SMP) PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
Закрепване на винта |
Неръждаема стомана |
Повърхностен сигнал |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Закрепване на винта |
Неръждаема стомана |
Средни и по -ниски сигнали |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

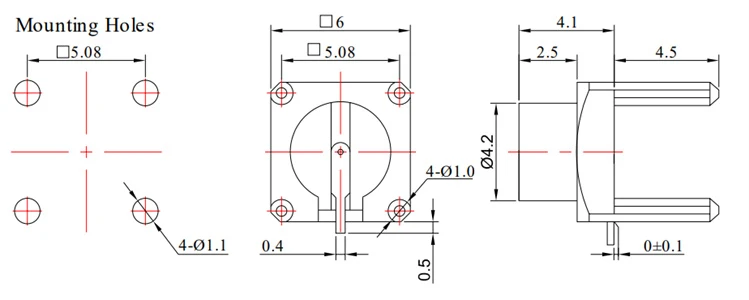

Fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
Касета завояване |
Месингово злато |
Na |
|
GPO (SMP) PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|

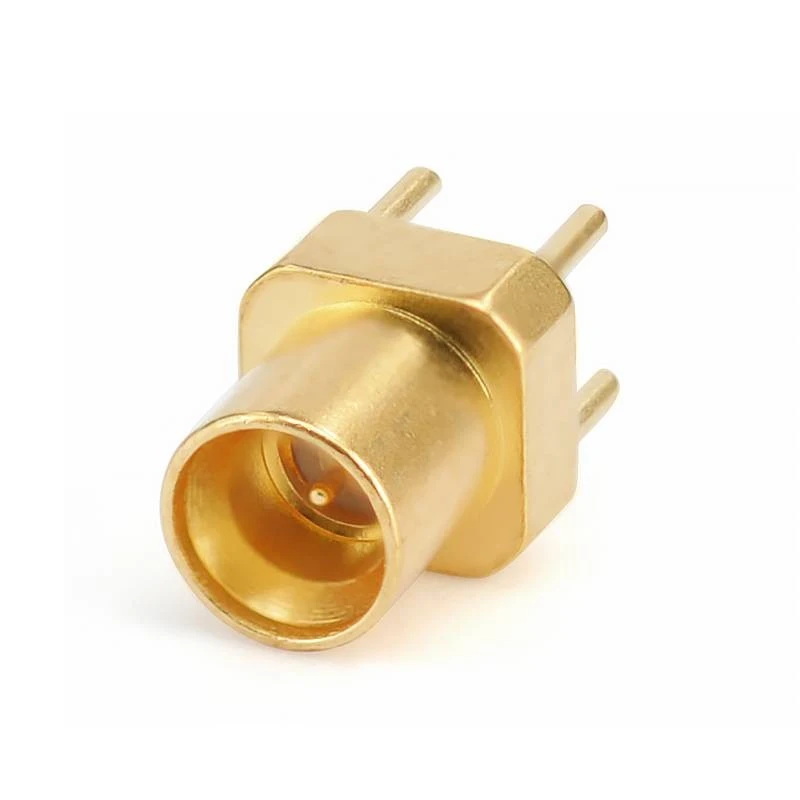

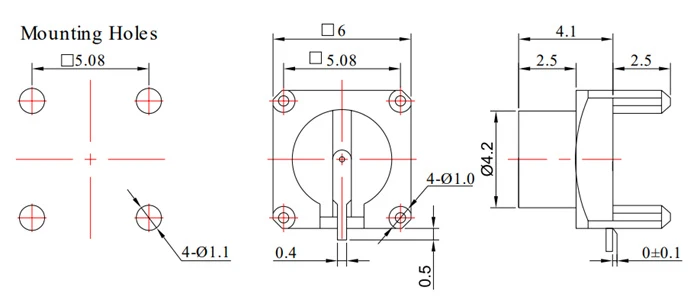

Fr 2- gpo-jhd15 |
DC - 40 GHz |
1.50 |
Касета завояване |
Месингово злато |
Ограничен задържащ |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|
Fr 2- gpo-jfd 246- f |
Dc - 26. 5Ghz |
1.45 |
Закрепване на винта |
Месингово злато |
Пълен задържащ |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|

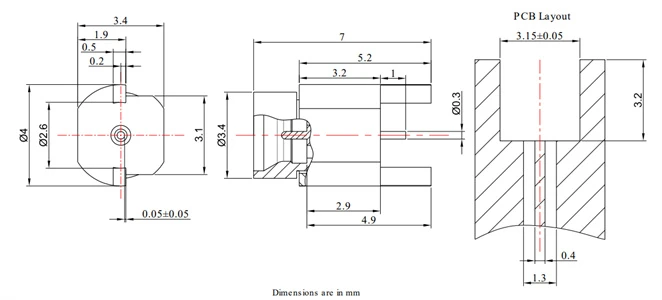

Fr 2- gpo-jhd 23- f |
Dc - 26. 5Ghz |
1.45 |
Касета и повърхностно запояване |
Месингово злато |
Пълен задържащ |
|
GPO (SMP) PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|
Fr 2- gpo-jhd 23- l |
Dc - 26. 5Ghz |
1.45 |
Касета и повърхностно запояване |
Месингово злато |
Ограничен задържащ |
|
|
|
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|
Fr 2- gpo-jhd 23- s |
Dc - 26. 5Ghz |
1.45 |
Касета и повърхностно запояване |
Месингово злато |
Гладко |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|

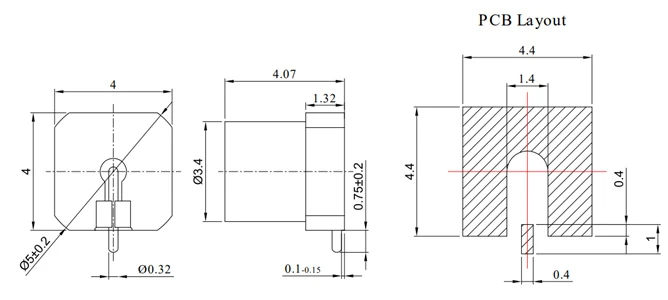

Fr 2- gpo-jhd 2- s |
Dc - 26. 5Ghz |
1.45 |
Касета завояване |
Месингово злато |
Гладко |
|
GPPO (Mini-SMP) PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|

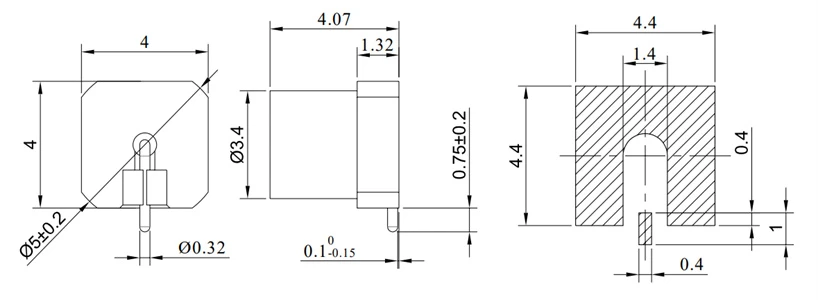

Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Повърхностно запояване |
Месингово злато |
Гладко |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|
Fr 2- gppo-jhd1 |
DC - 65 GHz |
1.57@40G |
Повърхностно запояване |
Месингово злато |
Пълен задържащ |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|

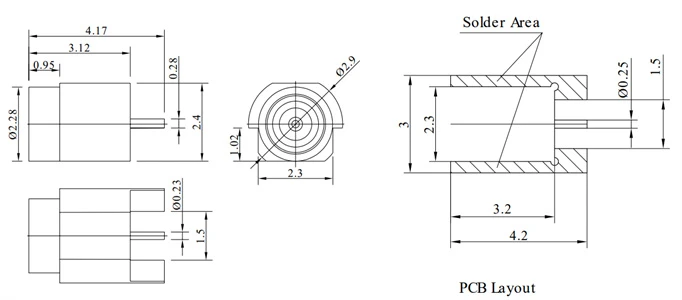

Fr 2- gppo-jhd20r |
DC - 40 GHz |
1.25 |
Хоризонтално повърхностно запояване |
Месингово злато |
Гладко |
|
GPPO (Mini-SMP) & G3PO (SMPS) PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|
Fr 2- gppo-jhd-s |
DC - 40 GHz |
1.50 |
Касета завояване |
Месингово злато |
Гладко |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Тип интерфейс |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Хоризонтално повърхностно запояване |
Месингово злато |
Гладко |
|

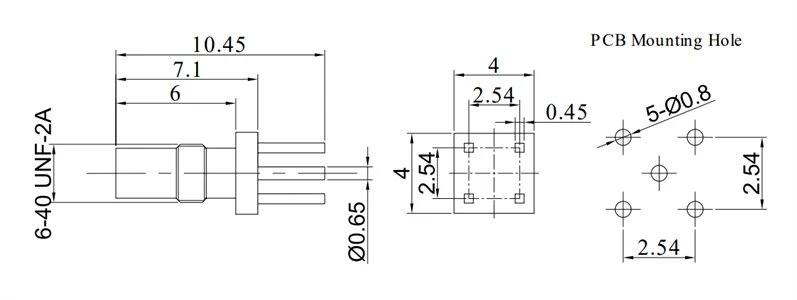

SSMC PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- ssmc-jwhd1 |
DC - 6 GHz |
1.35 |
Касета завояване |
Месингово злато |
Na |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

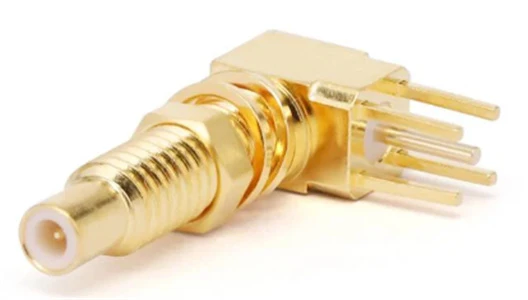

Fr 2- ssmc-jywhd5 |
DC - 6 GHz |
1.35 |
Касета завояване |
Месингово злато |
Na |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

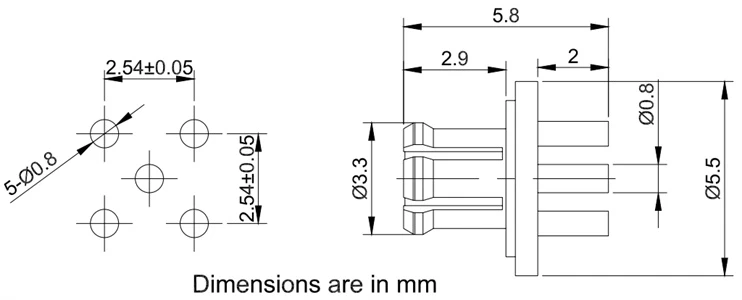

Fr 2- ssmc-jhd2 |
DC - 6 GHz |
1.35 |
Касета завояване |
Месингово злато |
Гладко |
|

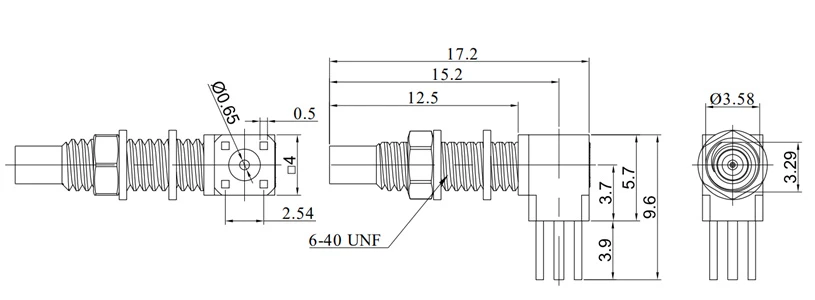

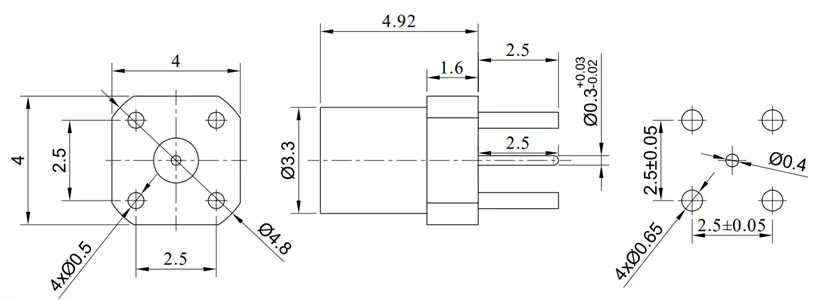

MMCX & MCX PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

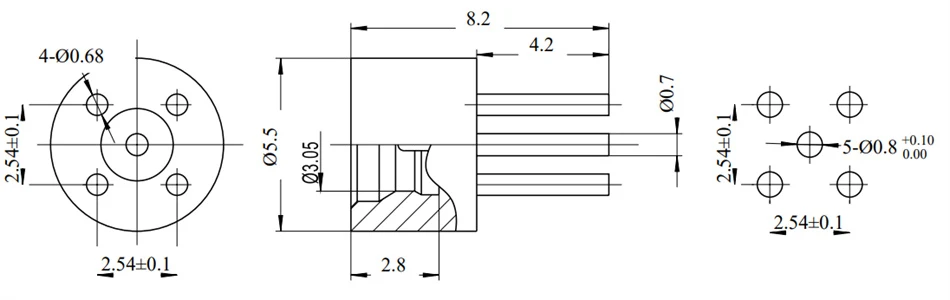

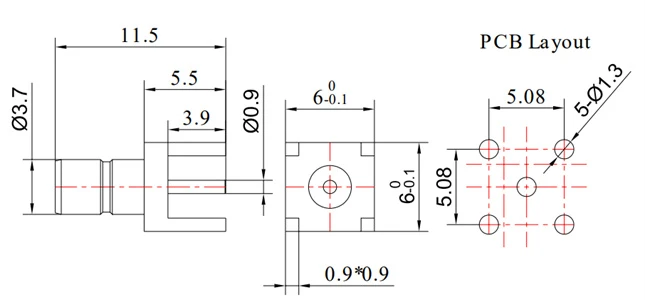

Fr 2- mcx-khd101e |
DC - 6 GHz |
1.30 |
Касета завояване |
Месингово злато |
Na |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Монтаж на преградата |
Месингово злато |
Na |
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|

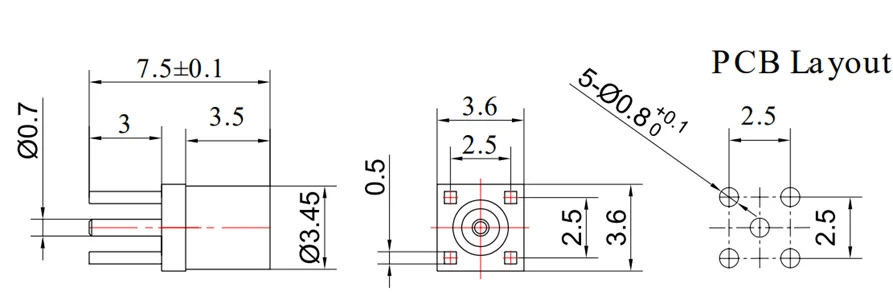

Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Касета завояване |
Месингово злато |
Na |
|

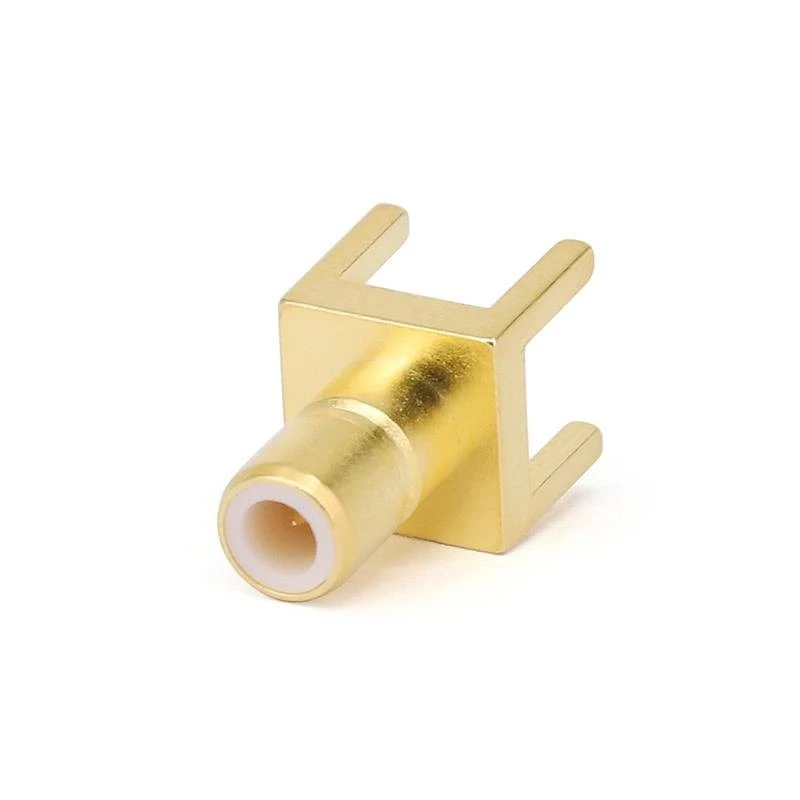

SMB PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- smb-jhd101e |
DC - 6 GHz |
1.35 |
Касета завояване |
Месингово злато |
Na |
|
BNC PCB конектори |
|||||
|
|
 |
||||
|
Ску |
Честота |
VSWR |
Инсталация |
Материал |
Режим на сигнал |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Монтаж на преградата |
Месингов Ni плати |
Na |
