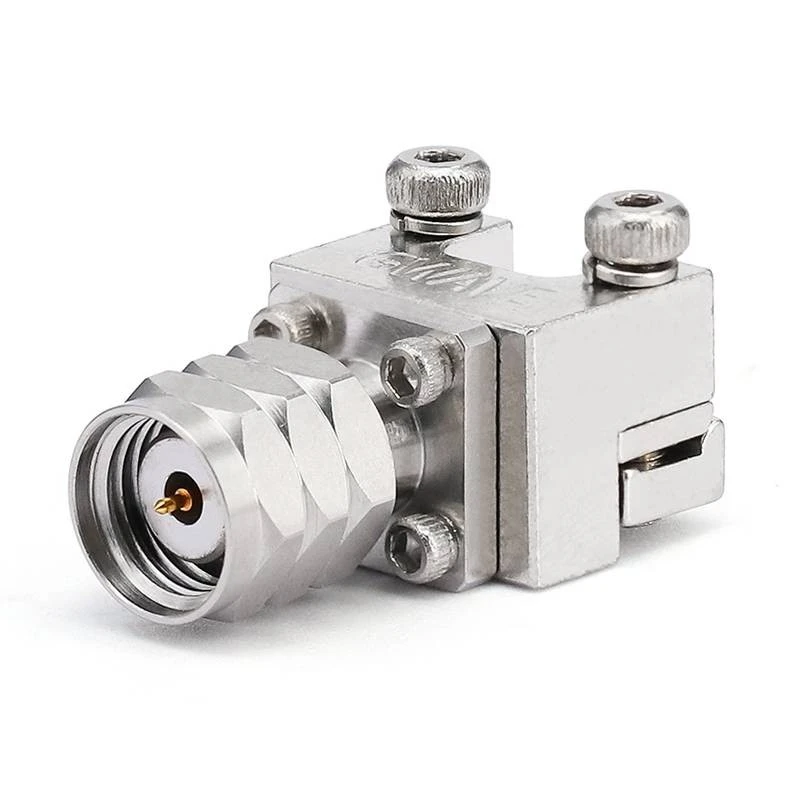

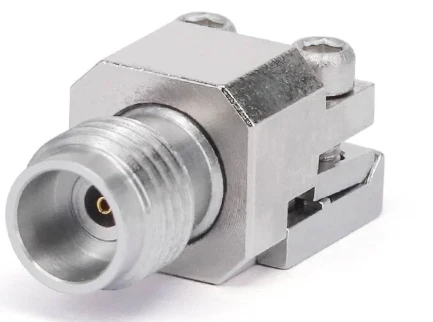

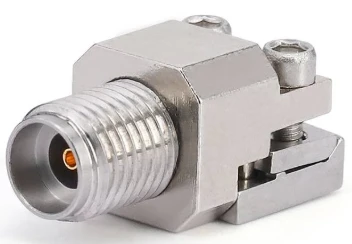

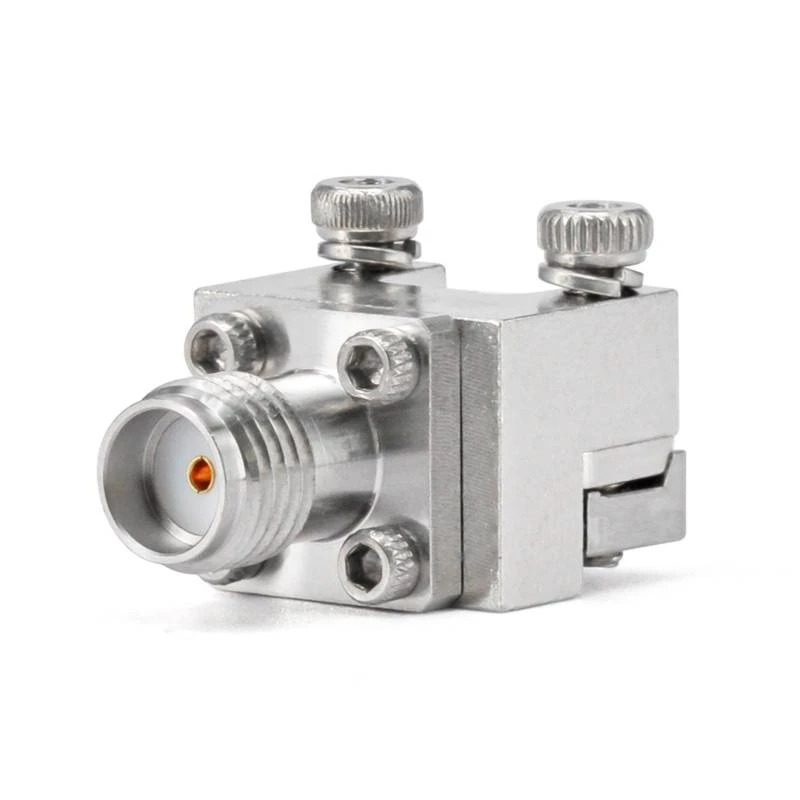

Крайните конектори за стартиране
Конекторите на End Launch на FlexIRF, налични в SMA, 2 . 92 мм, 2,4 мм, 1,85 мм и 1,0 мм варианти, са проектирани да отговарят на най -взискателните изисквания в приложения с висока честота.
Тези завършващи конектори за стартиране разполагат с изключителни електрически производителност . със своя прецизен - инженерно дизайн, те могат да поддържат честоти до изключително високи нива .
Описание
Въведение на продукта
Конекторите на End Launch на FlexIRF, налични в SMA, 2 . 92 мм, 2,4 мм, 1,85 мм и 1,0 мм варианти, са проектирани да отговарят на най -взискателните изисквания в приложения с висока честота.
These End launch connectors feature exceptional electrical performance. With their precision - engineered design, they can support frequencies up to extremely high levels. The 2.92mm connectors, for example, are capable of handling frequencies up to 40GHz, while the 2.4mm counterparts can reach 50GHz. The 1,85 мм конекторите предлагат изключителна производителност до 67GHz, а 1,0 мм конекторите поддържат честоти до 110GHz. Това ги прави идеални за използване в усъвършенствани системи за безжична комуникация, аерокосмически и отбранителни приложения и трансфер на данни с висока скорост.
Стил на тялото на продукта

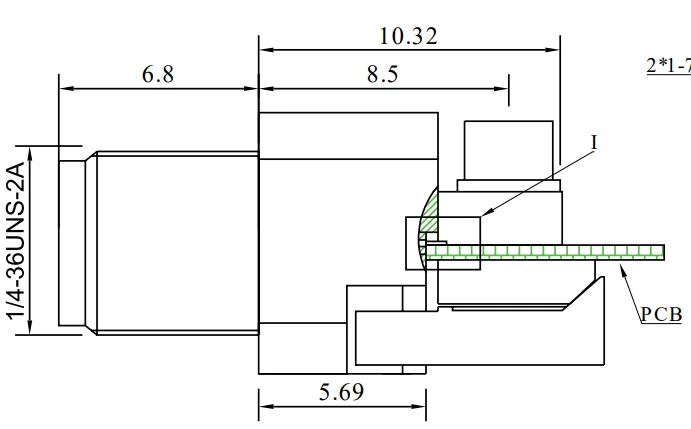

Край на конектора безкрай за PCB, централен щифт има диаметър 0 . 23mm, 0 . 3mm и 0 . 51mm. Този конектор има месингово триметално тяло и осигурява отлична микровълнова ефективност с ниска загуба на вмъкване и VSWR от 1.35. Този конектор е точно произведен в RF индустрии като военни и пространство. Изградени с висококачествени материали, техният компактен и лек дизайн също ги прави подходящи за приложения, където пространството и теглото са критични фактори.
Приложение на продукта
End launch Solderless connectors find extensive applications in diverse fields. In the realm of telecommunications, they play a crucial role in high - speed data transmission, ensuring seamless transfer of microwave energy from coaxial cables to PCB circuits. In radar systems, these connectors are utilized to transition signals with high integrity, enabling accurate detection and tracking of Цели . способността им да свеждат до минимум отраженията ги прави идеални за това приложение, където прецизното приемане и предаване на сигнала са Vita .
Често задавани въпроси за обществени поръчки
Данни за спецификация на продукта
|
Конфигурация |
|
| Тип конектор |
SMA/2.92mm/2.4mm/1.85mm |
|
Съединен импеданс |
50 ома |
|
Полярност на конектора |
Стандарт |
|
Метод на монтиране на конектора |
2 отворен фланец |
|
Тип интерфейс на конектор 2 |
0,30 мм / 0,51 мм щифт |
|
Метод на прикачване |
Контакт |
|
Информация за материалите |
|
|
Център контакт |
Cube Gold Plated |
|
Външен контакт |
Неръждаема стомана |
|
Тяло |
Месингова триметална плоча |
|
Диелектрик |
PEEK/PTFE |
|
Данни за околната среда |
|
|
Температурен диапазон |
-55 степен до +165 степен |
|
2011/65/ЕС (ROHS) |
Съвместим |
Тип на продукта
|
Тип конектор |

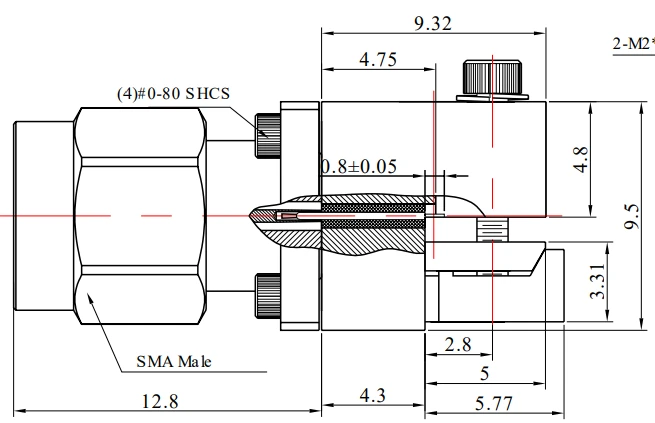

Рисуване |
Ску |
Диаметър на щифта |
Честота |
VSWR |
Разстояние между отвора за монтаж |
|
|

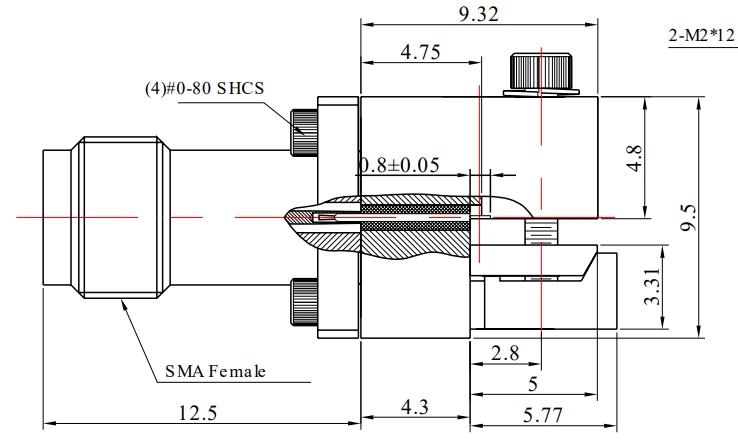

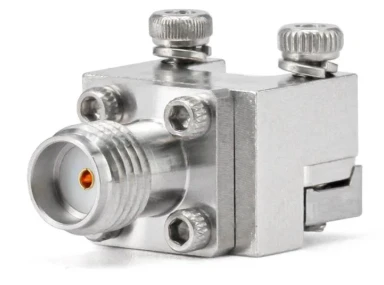

Sma |
|
|
Fr 2- SMA-KFD0830 |
0,30 мм |
DC -26.5 GHz |
1.25 |
9.5 мм |
|
Fr 2- SMA-KFD0851 |
0,51 мм |
DC -26.5 GHz |
1.25 |
9.5 мм |
|||
|
|
|
Fr 2- SMA-JFD0830 |
0,30 мм |
DC -26.5 GHz |
1.25 |
9.5 мм |
|
|
Fr 2- SMA-JFD0851 |
0,51 мм |
DC -26.5 GHz |
1.25 |
9.5 мм |
|||
|
Тип конектор |
Рисуване |
Ску |
Диаметър на щифта |
Честота |
VSWR |
Разстояние между отвора за монтаж |
|
|

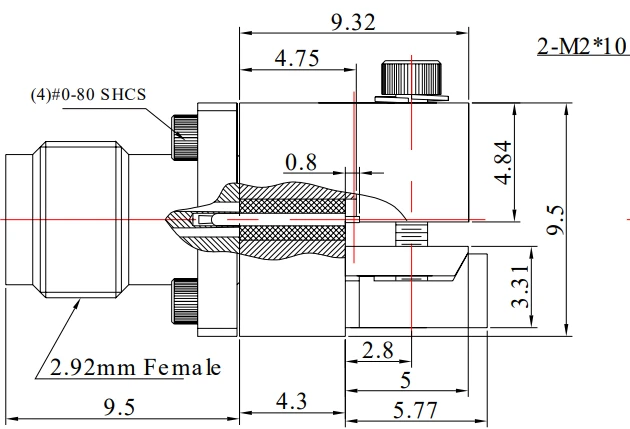

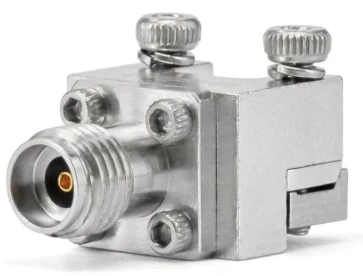

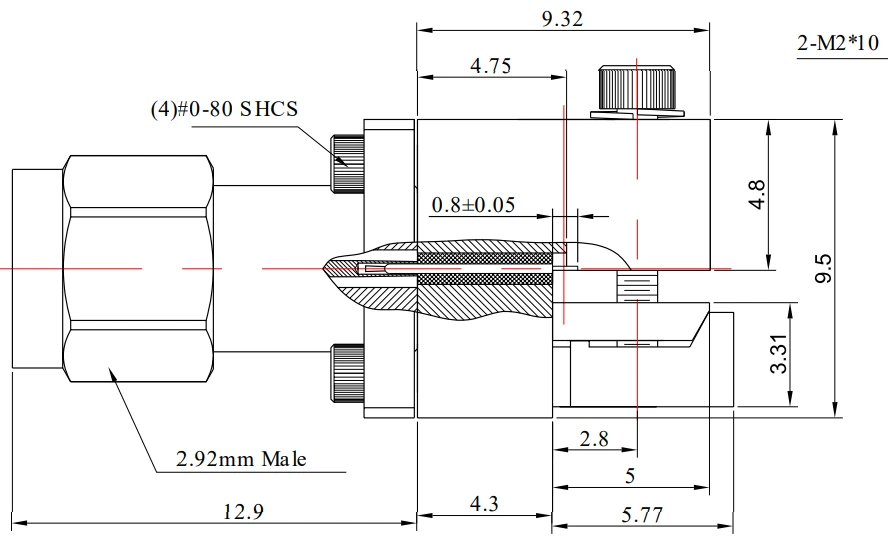

2.92 мм |
|
|
Fr 2-2.92- kfd0830 |
0,30 мм |
DC -40 GHz |
1.30 |
9.5 мм |
|
Fr 2-2.92- kfd0851 |
0,51 мм |
DC -40 GHz |
1.30 |
9.5 мм |
|||
|
|
|
Fr 2-2.92- kfd0923 |
0,23 мм |
DC -40 GHz |
1.30 |
5.84 мм |
|
|
|
|
Fr 2-2.92- jfd0830 |
0,30 мм |
DC -40 GHz |
1.30 |
9.5 мм |
|
|
Fr 2-2.92- jfd0851 |
0,51 мм |
DC -40 GHz |
1.30 |
9.5 мм |
|||
|
Тип конектор |
Рисуване |
Ску |
Диаметър на щифта |
Честота |
VSWR |
Разстояние между отвора за монтаж |
|
|

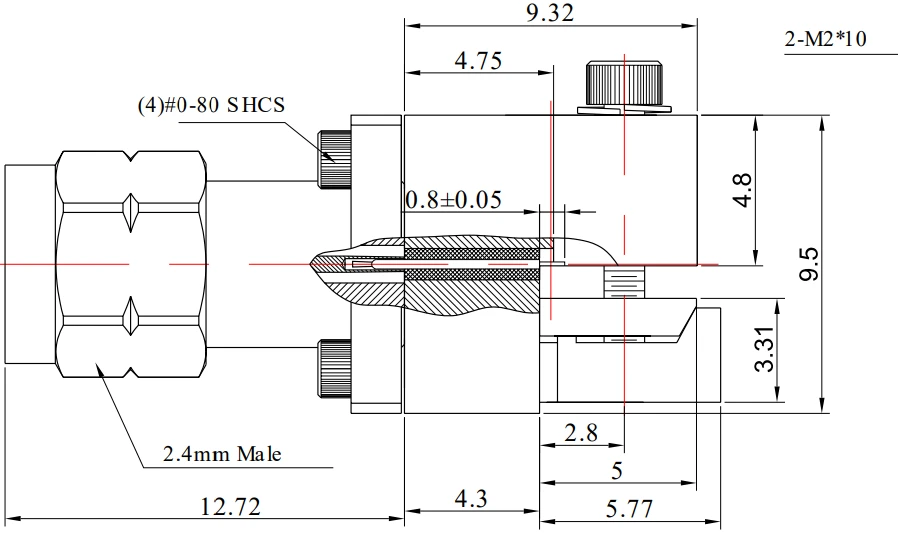

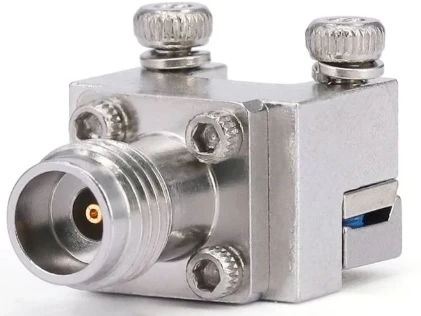

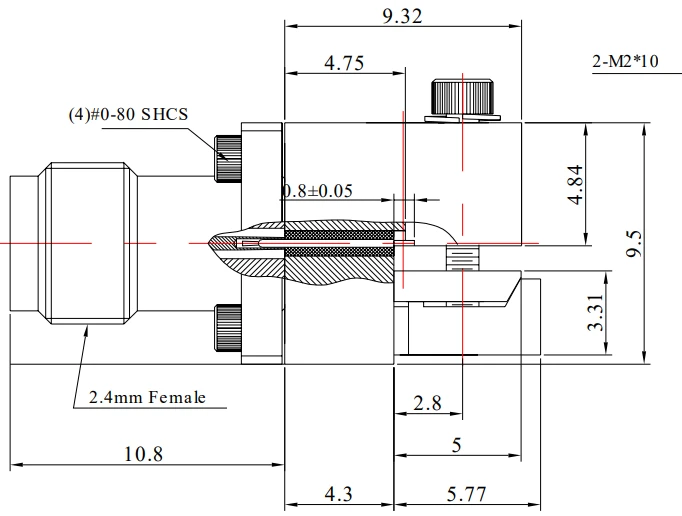

2.4 мм |
|
|
Fr 2-2.4- kfd0830 |
0,30 мм |
DC -50 GHz |
1.30 |
9.5 мм |
|
Fr 2-2.4- kfd0851 |
0,51 мм |
DC -50 GHz |
1.30 |
9.5 мм |
|||
|
|
|
Fr 2-2.4- jfd0830 |
0,30 мм |
DC -50 GHz |
1.30 |
9.5 мм |
|
|
Fr 2-2.4- jfd0851 |
0,51 мм |
DC -50 GHz |
1.30 |
9.5 мм |
|||
|
Тип конектор |
Рисуване |
Ску |
Диаметър на щифта |
Честота |
VSWR |
Разстояние между отвора за монтаж |
|
|
1,85 мм |
|
|
Fr 2-1.85- kfd0830 |
0,30 мм |
DC -65 GHz |
1.35 |
9.5 мм |
|
Fr 2-1.85-- kfd0851 |
0,51 мм |
DC -65 GHz |
1.35 |
9.5 мм |
|||
|
|
|
Fr 2-1.85- kfd0923 |
0,23 мм |
DC -65 GHz |
1.35 |
5.84 мм |
|
|
|
|
Fr 2-1.85-- jfd0830 |
0,30 мм |
DC -65 GHz |
1.35 |
9.5 мм |
|
|
Fr 2-1.85-- jfd0851 |
0,51 мм |
DC -65 GHz |
1.35 |
9.5 мм |
|||
