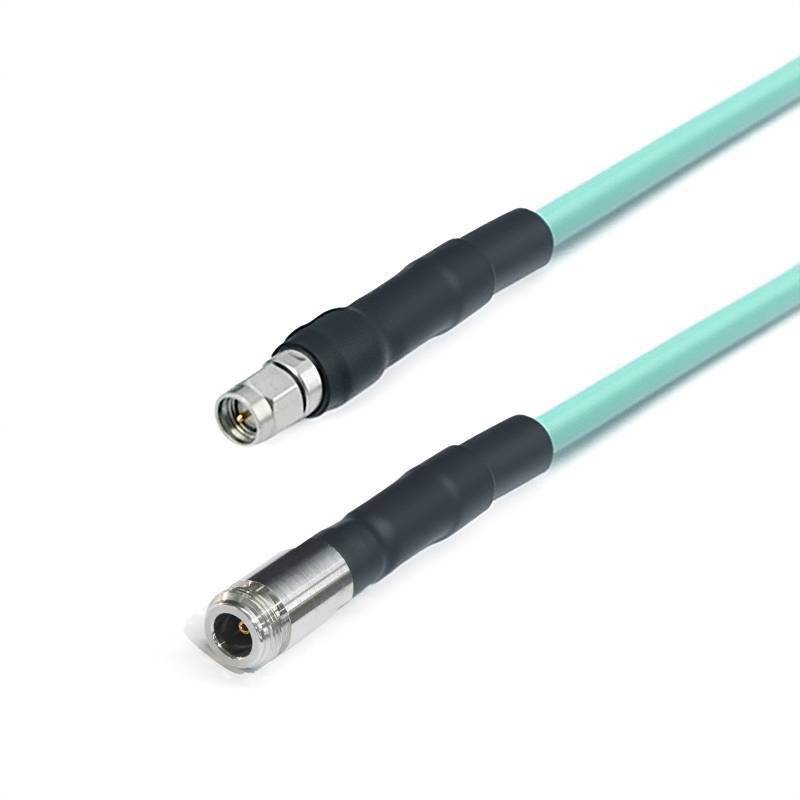

Стабилна серия от фаза с ниска загуба
В днешните полета за рязане - крайни полета като комуникация, електронни тестове и измерване, стабилността на предаването на сигнала и характеристиките на ниските загуби се превърнаха в основни фактори, определящи работата на системите, а съответните изисквания стават все по -строги .
Описание
Въведение на продукта
In today's cutting - edge fields such as communication, electronic testing, and measurement, the stability of signal transmission and low - loss characteristics have become core factors determining the performance of systems, and the relevant requirements are becoming increasingly stringent. The low - loss amplitude - and - phase - stable cable assemblies stand out with their extraordinary performance, playing a crucial role in numerous application scenarios and laying a solid foundation for achieving Прецизно и ефективно предаване на сигнала .
Характеристики на структурата на продукта
Отлични характеристики на ниски - загуба:
Те проявяват изключително изключителни ниски резултати от загуба при различни честотни условия ., приемайки модела FRU1/GT147A (40GHz) като пример, дори в висока честотна среда до 40GHz, нейното затихване е само 2 . 85 dB per Meter.
Превъзходна фазова стабилност:
Те притежават високо стабилни фазови характеристики . например, когато FRU1/GT147A работи с честота 10GHz, неговата механична фазова стабилност може да достигне 10GHz/3 градус; when the frequency is 18GHz, it can reach 18GHz/5℃. Such stable phase can effectively suppress phase fluctuations during signal transmission, largely avoiding signal distortion and interference caused by unstable phases. For communication systems and testing equipment with extremely high requirements for phase accuracy, this characteristic is the key to ensuring the stable operation and high - performance of the systems.
Широко честотно покритие:
Продуктите имат широк честотен обхват на покритие, обхващащ от директен ток (DC) до 110GHz . Различните модели на кабелни сглобки могат да бъдат точно адаптирани към различни честотни диапазони, за да отговарят на различни изисквания за приложение .
Приложение на продукта
В микровълнова анехоична камерна камерна тестване свързват тестово оборудване и устройства в тест, а техните стабилни характеристики на предаване на сигнали гарантират точността и надеждността на резултатите от тестовете . Като ключови компоненти, свързващи компоненти в инструменти като мрежови анализатори и анализатори на спектра
Важни бележки
1. За кабелни сглобки по поръчка, моля, не забравяйте да оставите информацията за дължината си на страницата за плащане;
2. Всички кабелни сглобки могат да бъдат снабдени с фазови двойки или групи; Ако имате нужда от кабелите, за да бъдат съвпадащи фаза, моля, изпратете имейл до нас: sales@flexirf.com
Данни за спецификация на продукта
|

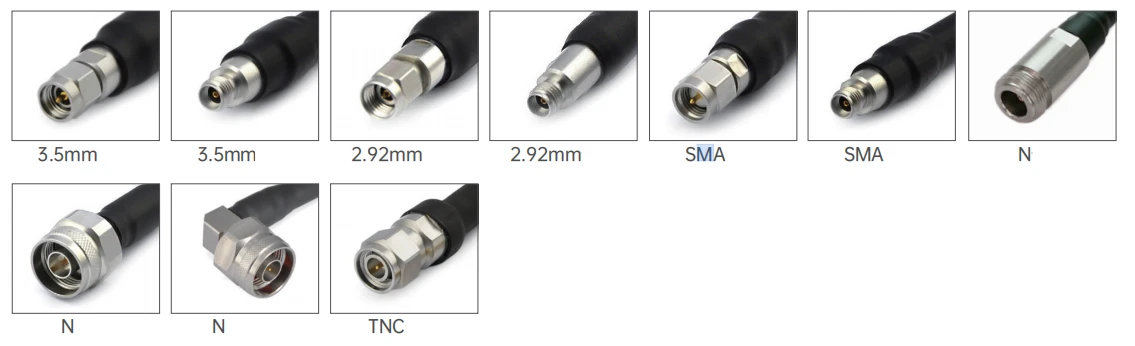

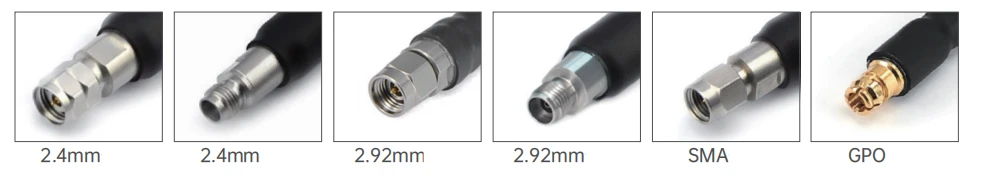

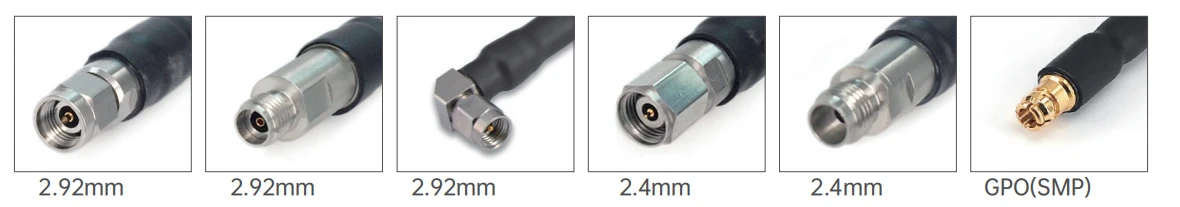

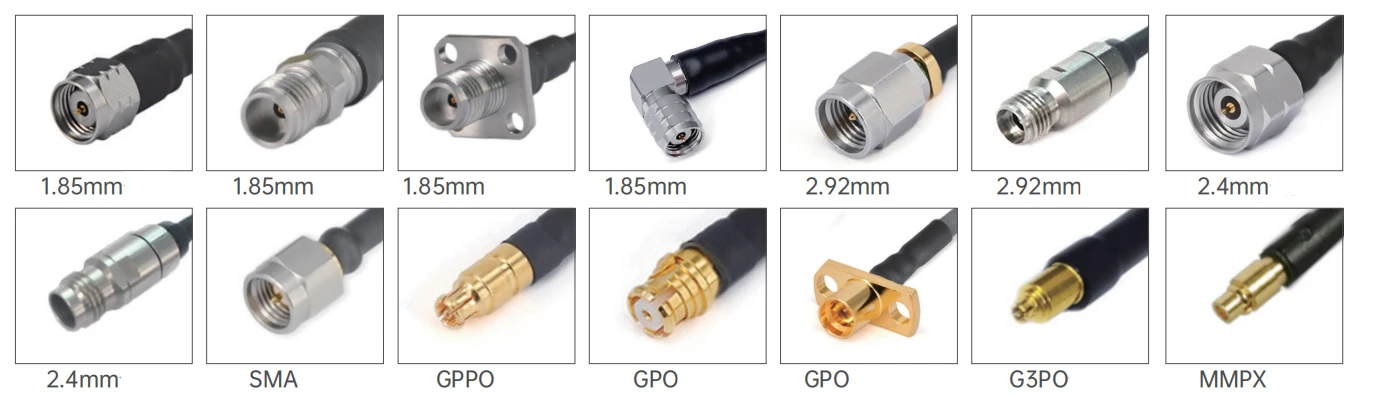

Конфигурация |
|
|
Тип конектор 1 |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Конектор 1 импеданс |
50 ома |
|
Конектор 1 Полярност |
Стандарт |
|
Тип конектор 2 |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Конектор 2 импеданс |
50 ома |
|
Конектор 2 Полярност |
Стандарт |
|
Метод на монтиране на конектора |
Няма |
|
Стил на тялото на конектора |
Прав и прав ъгъл |
|
Информация за материалите |
|
|
Център контакт |
Месингово злато, покрито с мед на берилий мед |
|
Външен контакт |
Месингово златно покритие, медно злато, пасивирано от неръждаема стомана |
|
Тяло |
Месингово злато, покрито с мед, медно злато, пасивирани от неръждаема стомана |
|
Диелектрик |
PEI/PTFE |
|
Данни за околната среда |
|
|
Температурен диапазон |
-40 степен до +165 степен |
|
2011/65/ЕС (ROHS) |
Съвместим |
Тип на продукта
| FRU1/GT147A Сглобяване на кабел с ниска загуба (40GHz) | ||||
 |
Диаметър на структурата на материала (mm) |
|||
|
1 |
Вътрешен проводник |
Сребърна срязана медна стомана |
0.91±0.05 |
|
|
2 |
Изолатор |
Солиден PTFE |
2.69±0.05 |
|
|
3 |
Вътрешно екраниране |
Сребърна медна лента |
2.86±0.05 |
|
|
4 |
Външно екраниране |
Сребърен медна тел сплитане |
3.28±0.05 |
|
|
5 |
яке |
Fep |
3.73±0.13 |
|
| Затихване, мощност (състояние на тест на 20 градуса морско равнище) | |||||
|
Честота (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Затихване (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Мощност (W) |
380 |
120 |
90 |
75 |
65 |
| Електрически и механични свойства | |||||||
|
Честота (GHz) |
Импеданс (Ω) |
Скорост на предаване |
Капацитет |
Екраниране |
Работна температура обхват |
Минимален радиус на огъване |
Механични Стабилност на фазата |
|
40 |
50 |
77% |
86 pf/m |
>100db |
-65 степен ~ +165 степен |
6.35 мм |
10GHz/3 градус 18GHz/5 градус |
|
Общи модели и технически показатели
|
|||||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
|
|

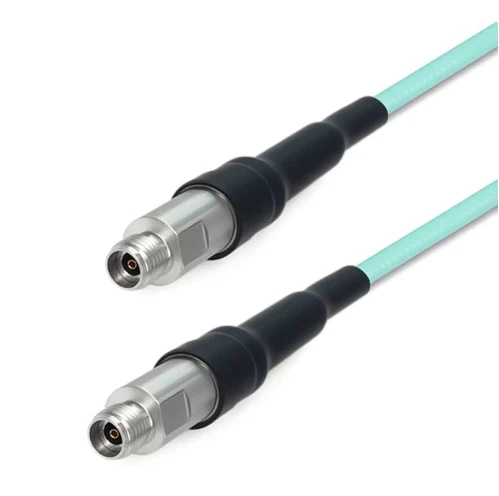

Fru 1-292 f292f-xxx |
2,92 мм жена |
2,92 мм жена |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 мм мъж |
2,92 мм мъж |
DC -40 GHz |
1.44 |
|
|

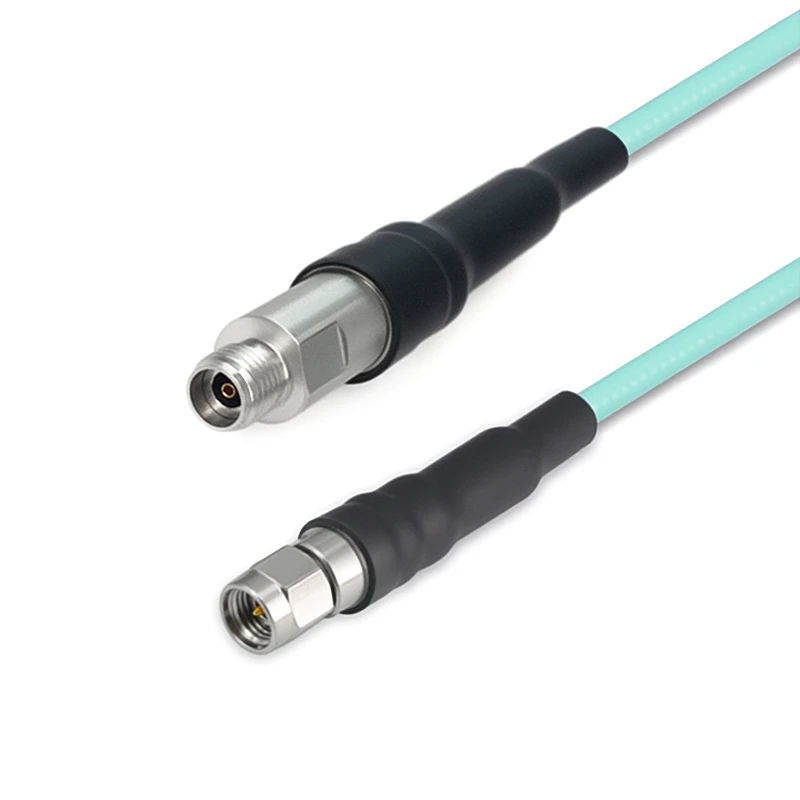

Fru 1-292 m292f-xxx |
2,92 мм мъж |
2,92 мм жена |
DC -40 GHz |
1.44 |
| FRU2/GT3506 Сглобяване на стабилен фазов кабел с ниска загуба (65GHz) | ||||
|
|
Диаметър на структурата на материала (mm) |
|||
|
1 |
Вътрешен проводник |
Сребърна срязана медна стомана |
0.51±0.05 |
|
|
2 |
Изолатор |
Солиден PTFE |
1.38±0.05 |
|
|
3 |
Вътрешно екраниране |
Сребърна медна лента |
1.58±0.05 |
|
|
4 |
Външно екраниране |
Сребърен медна тел сплитане |
1.90±0.05 |
|
|
5 |
яке |
Fep |
2.20±0.13 |
|
| Затихване, мощност (състояние на тест на 20 градуса морско равнище) | ||||||||||
|
Честота (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Затихване (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Мощност (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Електрически и механични свойства | |||||||
|
Честота (GHz |
Импеданс (ω) |
Скорост на предаване |
Капацитет |
Екраниране |
Работна температура обхват |
Минимален радиус на огъване |
Диелектрично издържащо напрежение |
|
67ghz |
50Ω |
82% |
94pf/m |
>90db |
-55 степен ~ +125 степен |
11 мм |
800V@DC |
|
Общи модели и технически показатели
|
|||||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
|
|
Fru 2- smmsmm-xxx |
SMA мъж |
SMA мъж |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA мъж |
GPO (SMP) женска |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA мъж |
GPO (SMP) Жена с прав ъгъл |
DC -26.5 GHz |
12db |
|
|
Fru 2- smmgppf-xxx |
SMA мъж |
GPPO (Mini-SMP) женска |
DC -26.5 GHz |
13db |
|
|
Fru 2- smmgppwf-xxx |
SMA мъж |
GPPO (Mini-SMP) женска с прав ъгъл |
DC -26.5 GHz |
12db |
|
|
Fru 2- smffgpf-xxx |
SMA женска с фланец от 4 дупки |
GPO (SMP) женска |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC -18 GHz |
16db |
|
|
Fru 2-292 m292m-xxx |
2,92 мм мъж |
2,92 мм мъж |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 мм мъж |
GPO (SMP) женска |
DC -40 GHz |
14db |
|
|

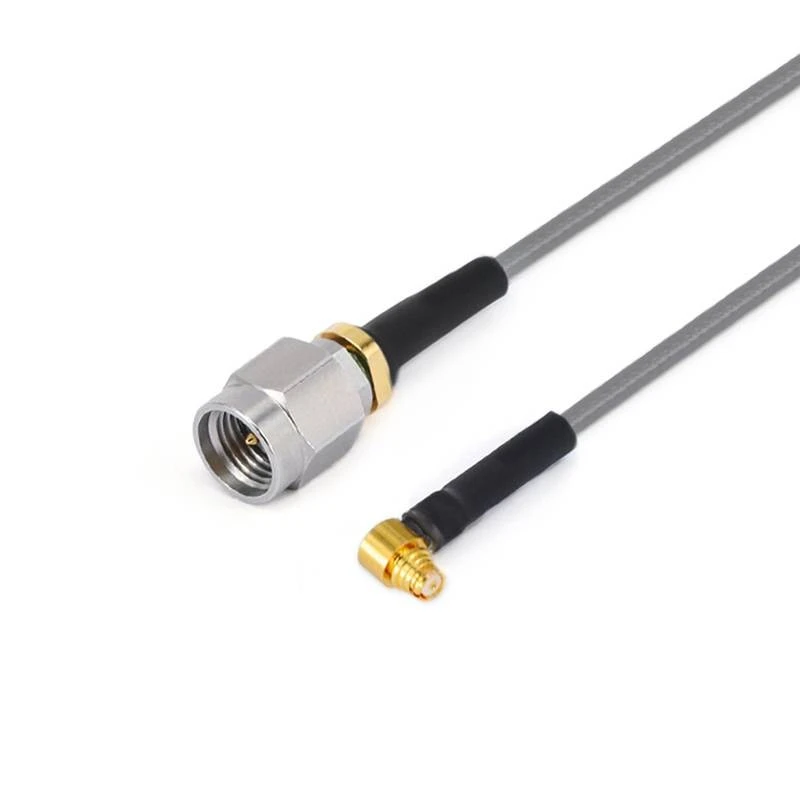

Fru 2-292 mgpwf-xxx |
2,92 мм мъж |
GPO (SMP) Жена с прав ъгъл |
DC -40 GHz |
12db |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 мм мъж |
MMPX мъж |
DC -40 GHz |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 мм мъж |
MMPX женска |
DC -40 GHz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2,92 мм мъж |
G3PO (SMPS) Жена |
DC -40 GHz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2,92 мм мъж |
GPPO (Mini-SMP) женска с прав ъгъл |
DC -40 GHz |
12db |
|
|
Fru 2-292 m24m-xxx |
2,92 мм мъж |
2,4 мм мъж |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 мм мъж |
GPPO (Mini-SMP) женска |
DC -40 GHz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2,92 мм жена |
G3PO (SMPS) Жена |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 мм женска с фланец от 4 дупки |
G3PO (SMPS) Жена |
DC -40 GHz |
14db |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 мм жена |
MMPX мъж |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 мм женска с фланец от 4 дупки |
MMPX мъж |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2,92 мм женска с фланец от 4 дупки |
GPO (SMP) женска |
DC -40 GHz |
14db |
|
|
Fru 2-24 m24m-xxx |
2,4 мм мъж |
2,4 мм мъж |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 мм мъж |
GPO (SMP) женска |
DC -40 GHz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2,4 мм мъж |
GPO (SMP) Жена с прав ъгъл |
DC -40 GHz |
12db |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 мм мъж |
MMPX мъж |
DC -50 GHz |
10db |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 мм мъж |
MMPX мъж |
DC -50 GHz |
10db |
|
|
Fru 2-24 mgppf-xxx |
2,4 мм мъж |
GPPO (Mini-SMP) женска |
DC -50 GHz |
10db |
|
|
Fru 2-24 mgppwf-xxx |
2,4 мм мъж |
GPPO (Mini-SMP) женска с прав ъгъл |
DC -50 GHz |
10db |
|
|
Fru 2-24 ffgpf-xxx |
2,4 мм женска с фланец от 4 дупки |
GPO (SMP) женска |
DC -50 GHz |
10db |
|
|
Fru 2-24 ffgppf-xxx |
2,4 мм женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC -50 GHz |
10db |
|
|

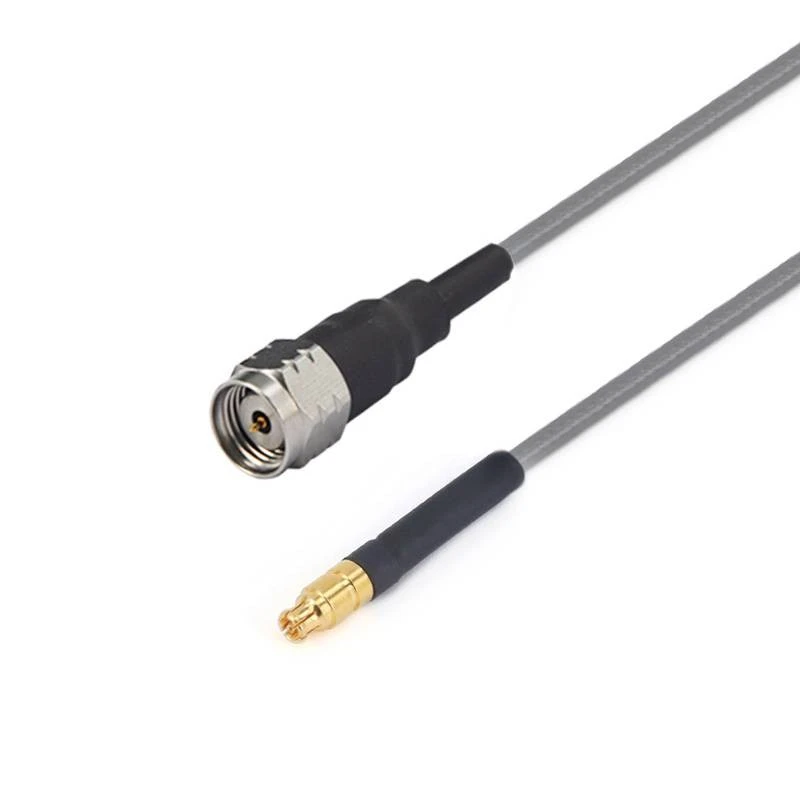

Fru 2-185 mgppf-xxx |
1,85 мм мъж |
GPPO (Mini-SMP) женска |
DC -67 GHz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
1,85 мм мъж с прав ъгъл |
GPPO (Mini-SMP) женска |
DC -67 GHz |
10db |
|
|
Fru 2-185 mg3pf-xxx |
1,85 мм мъж |
G3PO (SMPS) Жена |
DC -67 GHz |
10db |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 мм мъж |
MMPX мъж |
DC -67 GHz |
10db |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 мм мъж |
MMPX женска |
DC -67 GHz |
10db |
|
|
Fru 2-185 fgppf-xxx |
1,85 мм жена |
GPPO (Mini-SMP) женска |
DC -67 GHz |
10db |
|
|
Fru 2-185 ffgppf-xxx |
1,85 мм женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC -67 GHz |
10db |
|
|
Fru 2-185 fg3pf-xxx |
1,85 мм жена |
G3PO (SMPS) Жена |
DC -67 GHz |
10db |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 мм женска с фланец от 4 дупки |
GPPO (Mini-SMP) женска |
DC -67 GHz |
10db |
|
|

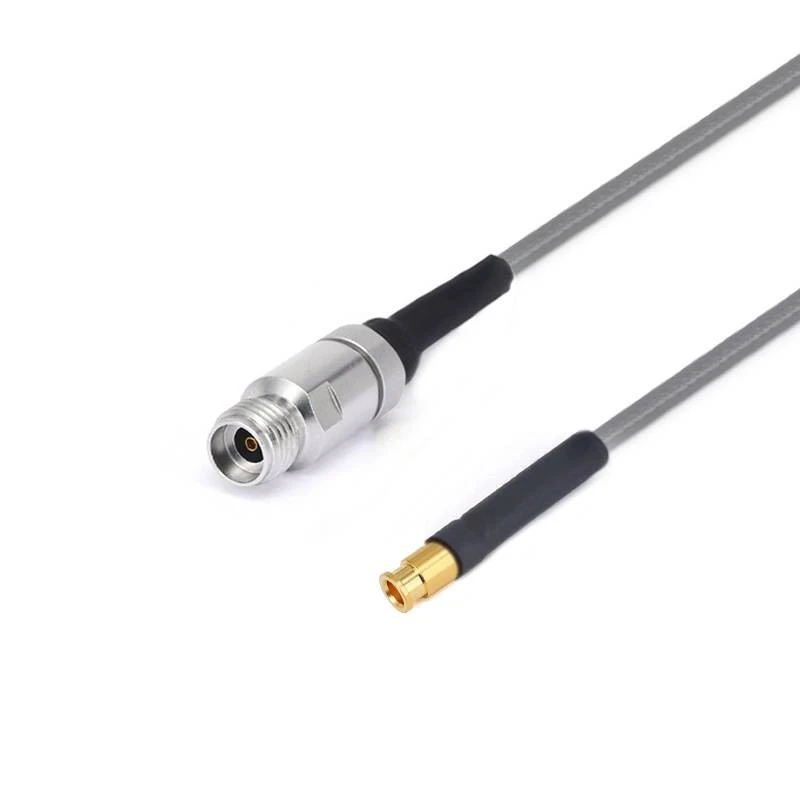

Fru 2-185 fmmpxm-xxx |
1,85 мм жена |
MMPX мъж |
DC -67 GHz |
10db |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 мм жена |
MMPX женска |
DC -67 GHz |
10db |
| FRU3/GT3507 Сглобяване на кабел с ниска загуба на кабел (40GHz) | ||||
|
|
Диаметър на структурата на материала (mm) |
|||
|
1 |
Вътрешен проводник |
Сребърна срязана медна стомана |
0.91±0.05 |
|
|
2 |
Изолатор |
Солиден PTFE |
2.69±0.05 |
|
|
3 |
Вътрешно екраниране |
Сребърна медна лента |
2.86±0.05 |
|
|
4 |
Външно екраниране |
Сребърен медна тел сплитане |
3.28±0.05 |
|
|
5 |
яке |
Fep |
3.73±0.13 |
|
| Затихване, мощност (състояние на тест на 20 градуса морско равнище) | |||||
|
Честота (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Затихване (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Мощност (W) |
380 |
120 |
90 |
75 |
65 |
|
Електрически и механични свойства |
|||||||
|
Честота (GHz) |
Импеданс (ω) |
Скорост на предаване |
Капацитет |
Екраниране |
Работна температура обхват |
Минимален радиус на огъване |
Механични Стабилност на фазата |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 степен ~ +165 степен |
11 мм |
10GHz/3 градус 18GHz/5 градус |
|
Общи модели и технически показатели
|
|||||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 мм мъж |
2,92 мм мъж |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 мм мъж |
2,4 мм мъж |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 мм мъж |
2,4 мм мъж |
DC -40 GHz |
1.35 |
| FRA3/GT2501 Сглобяване на кабел с ниска загуба (26.5GHz) | ||||
|
|
Диаметър на структурата на материала (mm) |
|||
|
1 |
Вътрешен проводник |
Сребърна срязана медна стомана |
1.45±0.05 |
|
|
2 |
Изолатор |
Солиден PTFE |
3.99±0.05 |
|
|
3 |
Вътрешно екраниране |
Сребърна медна лента |
4.19±0.05 |
|
|
4 |
Външно екраниране |
Сребърен медна тел сплитане |
4.42±0.05 |
|
|
5 |
яке |
Fep |
5.21±0.13 |
|
| Затихване, мощност (състояние на тест на 20 градуса морско равнище) | |||||
|
Честота (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Затихване (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Мощност (W) |
800 |
350 |
--- |
100 |
--- |
|
Електрически и механични свойства |
|||||||
|
Честота (GHz) |
Импеданс (ω) |
Скорост на предаване |
Капацитет |
Екраниране |
Работна температура обхват |
Минимален радиус на огъване |
Механични Стабилност на фазата |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100db |
-65 степен ~ +165 степен |
6.35 мм |
10GHz/3 градус 18GHz/5 градус |
|
Общи модели и технически показатели
|
|||||||
|
Картина |
Ску |
Конектор 1 |
Конектор 2 |
CREQENCY |
Загуба на връщане/VSWR |
|
|

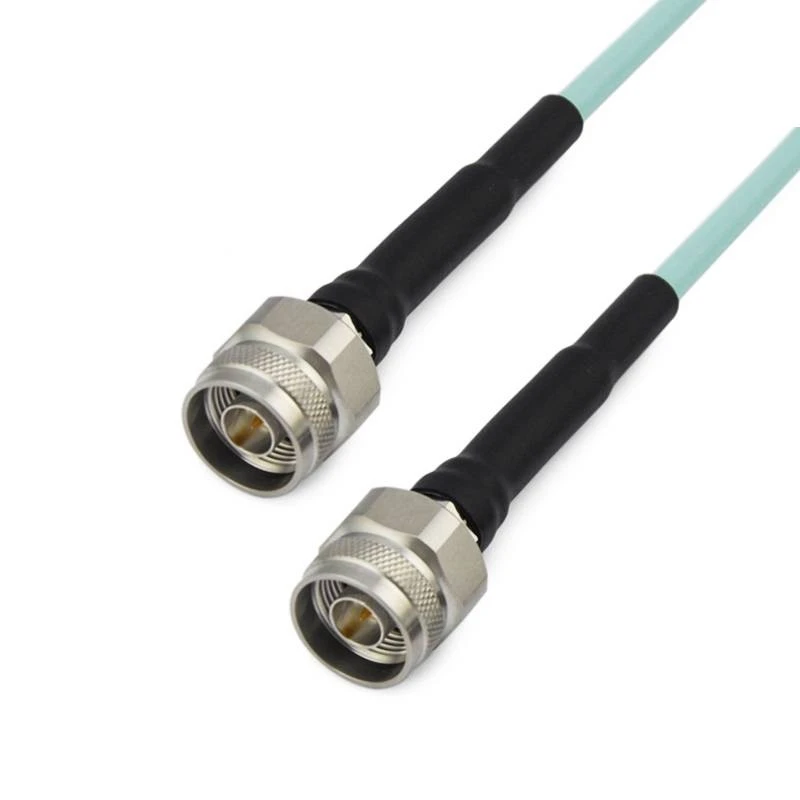

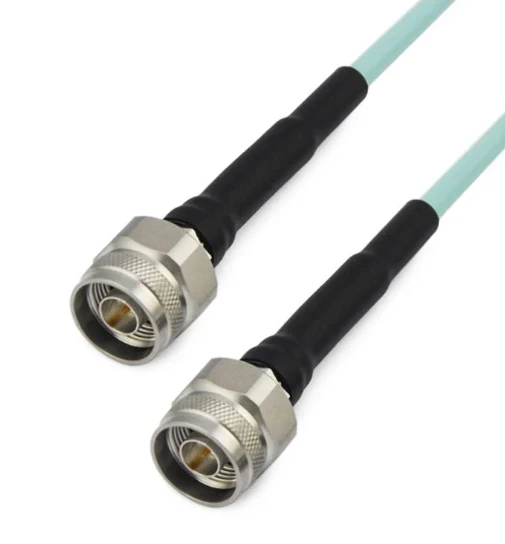

Fra 3- nmnm-xxx |
N мъж |
N мъж |
DC -18 GHz |
1.25 |
|
|

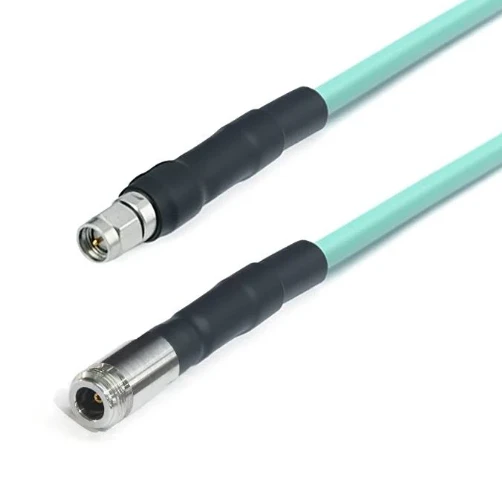

Fra 3- nfsmm-xxx |
N женска |
SMA мъж |
DC -18 GHz |
1.25 |
|
|

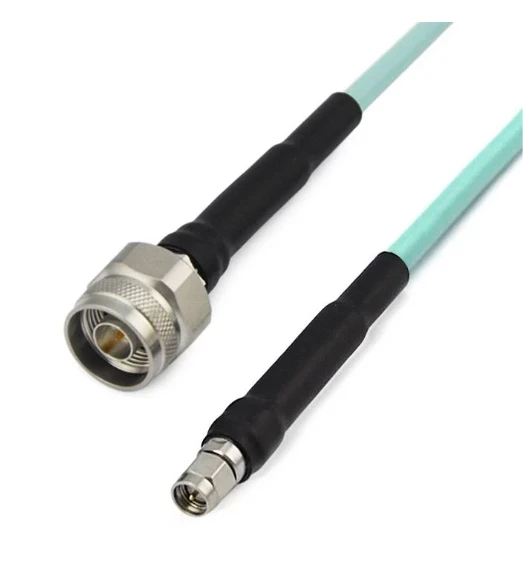

Fra 3- nmsmm-xxx |
N мъж |
SMA мъж |
DC -18 GHz |
1.25 |
|
|

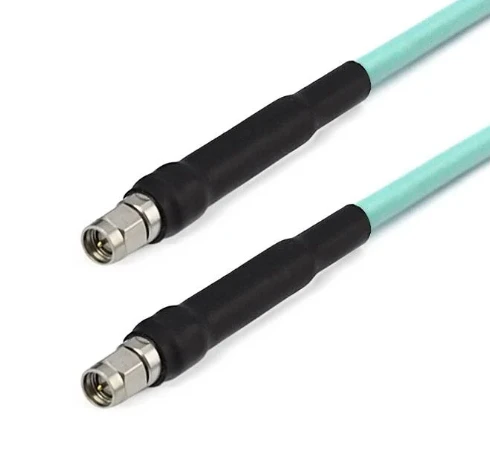

Fra 3- smmsmm-xxx |
SMA мъж |
SMA мъж |
DC -18 GHz |
1.25 |
|
|

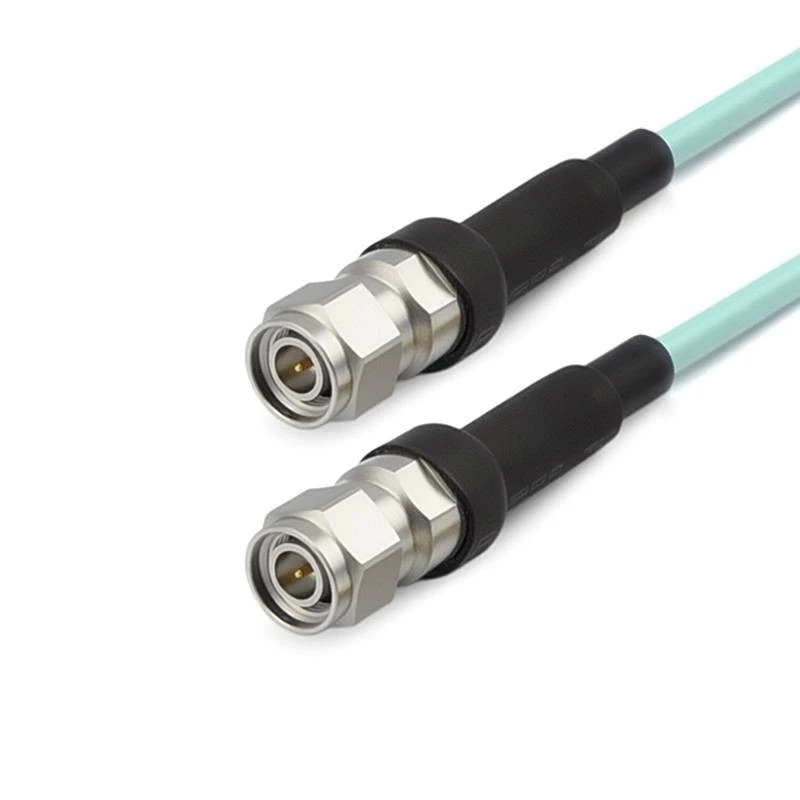

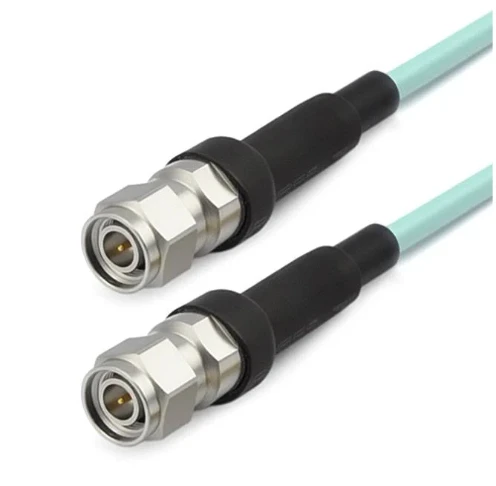

Fra 3- tncmtncm-xxx |
TNC мъж |
TNC мъж |
DC -18 GHz |
1.30 |
Популярни тагове: Стабилни серии за фаза на ниска загуба, САЩ с ниска загуба на стабилни серии, доставчици, фабрика, FRA3 FRU2 FRU3 сглобяващ кабел, ръчно формируем коаксиален кабел, Стабилна серия от фаза с ниска загуба, RF кабелни сглобки, RG серийни кабелни сглобки, Полу твърди кабелни сглобки
Изпрати запитване
Може да харесаш също
