Разлики и връзки между RF циркулатори и RF изолатори

Принцип на работа:

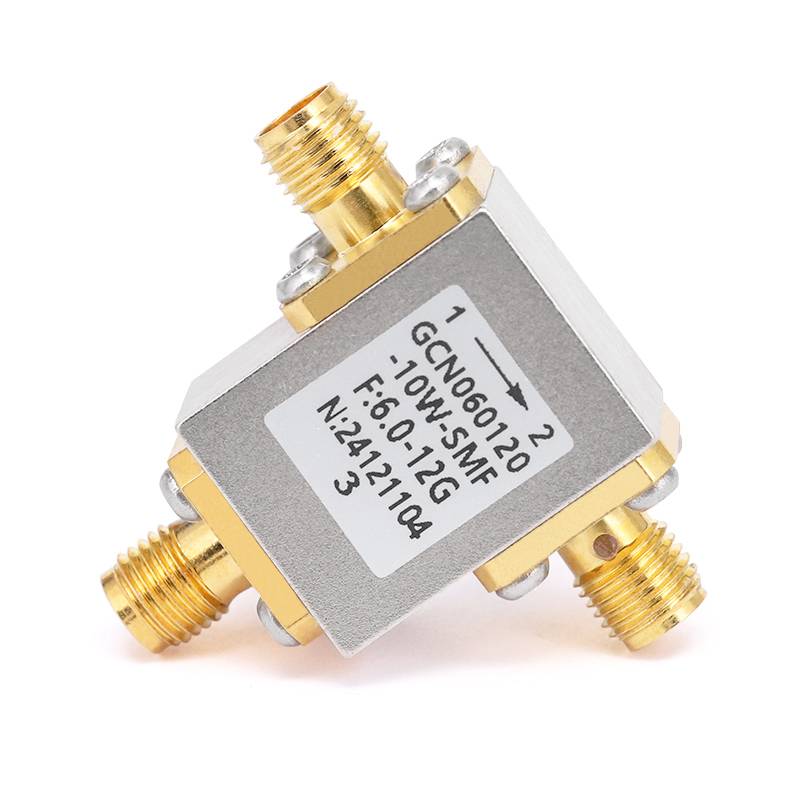

RF циркулатор:

Циркулаторът е трипортно (или повече) устройство, което насочва RF сигнали в определена посока между портовете ., той гарантира, че сигналите текат от един порт към следващия в определена посока .

The circulator works based on the nonlinear effects of magnetic materials. It typically consists of a rotating non-linear material coupled to a magnetic field. In a three-port circulator, the signal from Port 1 goes to Port 2, Port 2's signal goes to Port 3, and Port 3's signal is routed back to Port 1.

RF изолатор:

Изолаторът обикновено е двупортно устройство, което позволява на сигнала да тече от един порт в друг, докато блокира всеки сигнал от връщане към оригиналния източник .

Подобно на циркулатора, изолаторът използва магнитни материали за своята работа, но има само два порта . Изолаторът предотвратява потока на обратния сигнал, изолирайки източника от всякакви отразени сигнали, които могат да причинят повреда или смущения .



Основен принцип на работа: Магнитни материали

И двете устройства се възползватФеромагнитни материали(e . g ., ферит) под статично магнитно поле . Магнитното поле предизвикваНереципрочно разпространениена RF сигнали, което означава, че поведението на сигнала се различава при пътуване напред срещу . назад . Тази не-реципроцит позволява:

Циркулаторите за маршрута сигнали последователно между портове .

Изолатори за потискане на обратни сигнали (високо затихване в обратна посока, ниска загуба в посока напред) .



Практически приложения: случаи на използване в реалния свят

Циркулатори:

В радарните системи те отделят предадени и получават сигнали (предавател → антена → приемник без смущения) .

В комуникационните мрежи те активират двупосочен поток на сигнала по един канал (e . g ., разделяне на връзката/връзката на връзката) .

Изолатори:

Защита на RF усилвателите чрез блокиране на отразена мощност от несъответстващи натоварвания (E . g ., антени с различен импеданс) .

Стабилизирайте осцилаторите чрез предотвратяване на издърпване на честотата, причинено от натоварване отражения .



.
