Структура на борда на PCB

Структурата на PCB платка включва главно различни структури на слоя на дъската, като еднослойни дъски, двойни слоеве и многослойни дъски. По -долу е подробен структурен анализ:

1.Сингъл-слой дъска
Структурен състав: Има медно фолио само от едната страна и от другата страна няма медно фолио. Компонентите обикновено се поставят отстрани без медно фолио, а страната с медно фолио се използва главно за окабеляване и запояване.
Сценарии на приложение: Подходящ за прости вериги, като електронни часовници, играчки и др. Производственият му процес е прост и цената е ниска, но функциите му са сравнително единични.

2. Двой-слой дъска
Материал на субстрата: Често използваният е FR -4, който е смес от стъклени влакна и епоксидна смола. Той има добра механична якост, изолация и топлинна устойчивост и може да осигури стабилна опора за платката.
Проводим слой: тоест медно фолио, което се разпределя от горната и долната страна на субстрата. Различни модели на верига се формират чрез процеса на офорт за предаване на тока. Дебелината на медното фолио може да бъде избрана според изискванията. Например, медното фолио от 1 унция (унция) е подходящо за големи токове, а медното фолио от 1/2 унция е подходящо за обикновени вериги.
Изолационен материал: PP (prepreg) се използва като изолационен материал в средата на двойната платка. Това е смес от полу-втвърдена смола и стъклени влакна, която може здраво да свърже двата слоя заедно и да гарантира, че няма късо съединение между двата слоя.
Материал на повърхностната защита: включително маска за спойка и слой за коприна. Маската за спойка обикновено е зелено, червено или черно мастило, което се използва за предпазване на медното фолио от окисляване и ръжда и предотвратяване на спойка да тече на нежелани места по време на запояване, като само подложките излагат мед; Слоят на коприна обикновено е бяло мастило, използвано за отпечатване на текст или символи, като позиции на компоненти и модели на платката на PCB, улеснявайки сглобяването и поддръжката.
Сценарии на приложение: Производственият процес е сравнително по-прост от този на многослойните дъски. Подходящ е за вериги със среден сложност, като аудио оборудване, телевизионни комплекти и др. Компонентите могат да бъдат подредени от двете страни на дъската, а пространството за окабеляване е сравнително по-изобилно от това на еднослойните дъски.

3. Multi-Layer Board
Сигнални слой: Използва се за поставяне на компоненти и окабеляване, това е основният слой, свързващ различни компоненти, включително горния слой (горния слой), долния слой (долния слой) и множество междинни слоеве за окабеляване на сигнала. Неговият дизайн на окабеляването влияе пряко върху производителността и надеждността на цялата печатна платка.
Захранващ слой и заземен слой: Обикновено разположен в средния слой, използван за осигуряване на стабилно захранване и заземяване за цялата платка. Например, в четирислойна дъска, средният слой 1 може да служи като "специална канал за захранване", като линията +5 V за захранване на цялата дъска или меден лист като "земята" (земята), а средният слой 2 може да бъде разделен на друг захранващ слой или да служи като слой за окабеляване за друг група от сигнални линии.
Изолационен слой: Fr -4 или други изолационни материали се използват за разделяне на различните проводими слоеве, предотвратяване на късо съединение и гарантиране на независимостта и стабилността на сигналите.

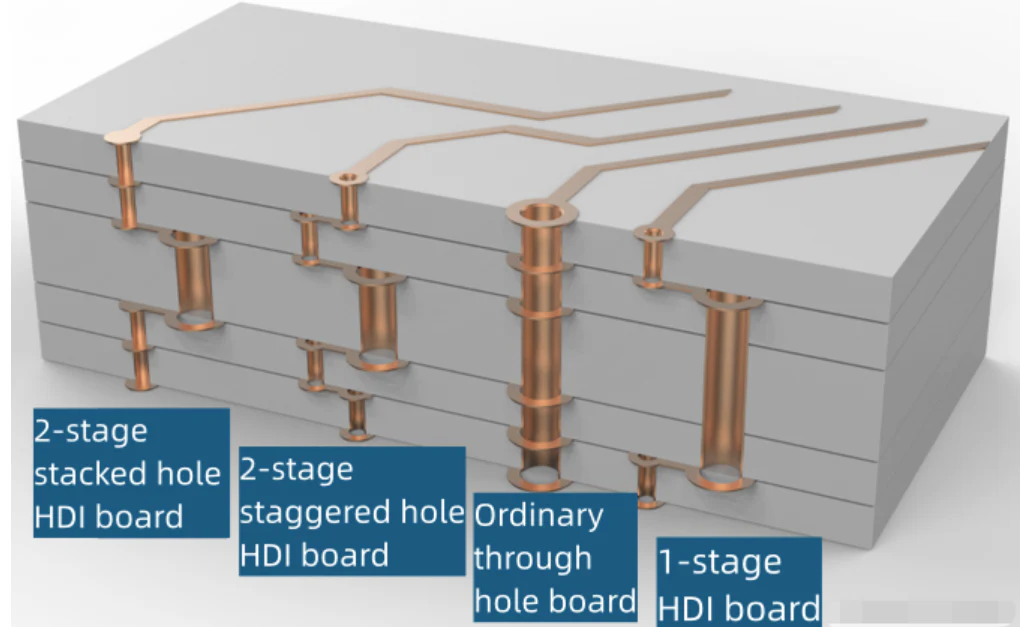

Vias: Включително през дупки, слепи дупки и погребани дупки. През дупките минават през цялата дъска и се използват за свързване на вериги от различни слоеве и монтиране на традиционни компоненти; Слепите дупки се използват за свързване на горния слой и вътрешните слоеве, обикновено за високочестотно предаване на сигнала, което може да намали дължината на пътя и да направи предаването на сигнала по-бързо; Погребаните дупки са отговорни за електрическите връзки между вътрешните слоеве. В дъски с висока плътност комбинацията от слепи дупки и погребани дупки може да побере повече линии, като същевременно избягва дъската да е твърде дебела.
Слой за повърхностно пречистване: Подобно на двойната платка, тя има маска за спойка и слой на коприна, които играят ролята на защита и идентификация. В допълнение, някои многослойни дъски от висок клас също ще претърпят повърхностно златно покритие и други обработки за подобряване на проводимостта и устойчивостта на корозия.
Сценарии на приложение: Подходящи за сложни схеми с висока плътност, високоскоростни и високочестотни схеми, като компютърни дънни платки, дънни платки за мобилни телефони и др. Броят на слоевете може да бъде увеличен, за да отговаря на изискванията за производителност на веригата.
