Могат ли RF товари да се използват в мрежи за съгласуване на RF импеданс?

В сферата на радиочестотното (RF) инженерство съгласуването на импеданса е критична концепция, която осигурява максимален трансфер на мощност между източник и товар. RF товарите, от друга страна, са компоненти, предназначени да абсорбират RF енергия, без да я отразяват обратно. Често срещан въпрос, който възниква, е дали радиочестотните товари могат да се използват в мрежи за съгласуване на радиочестотния импеданс. В тази публикация в блога ще проучим тази тема в дълбочина, черпейки от нашия опит като доставчик на радиочестотни товари.

Разбиране на мрежите за съгласуване на RF импеданс

Преди да се задълбочим в използването на радиочестотни товари в мрежи за съгласуване на импеданса, важно е да разберем какво представляват мрежите за съгласуване на импеданса и защо са важни. В една RF система източникът и товарът често имат различни стойности на импеданса. Когато има несъответствие между импеданса на източника и импеданса на товара, част от RF мощността се отразява обратно към източника. Това отражение може да причини различни проблеми, включително намалена ефективност на пренос на мощност, изкривяване на сигнала и потенциална повреда на оборудването източник.

Мрежите за съгласуване на импеданса са схеми, проектирани да трансформират импеданса на товара, за да съответства на импеданса на източника. Тези мрежи обикновено се състоят от пасивни компоненти като индуктори, кондензатори и резистори. Чрез внимателно избиране на стойностите на тези компоненти, инженерите могат да създадат мрежа, която представя импеданс на източника, който е равен на неговия характерен импеданс, като по този начин максимизира преноса на мощност.

Ролята на радиочестотните товари

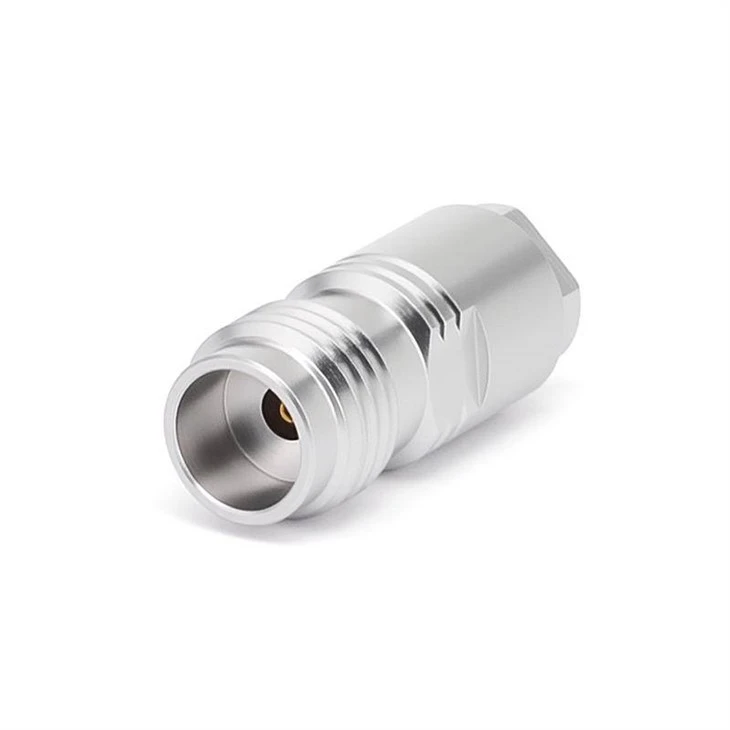

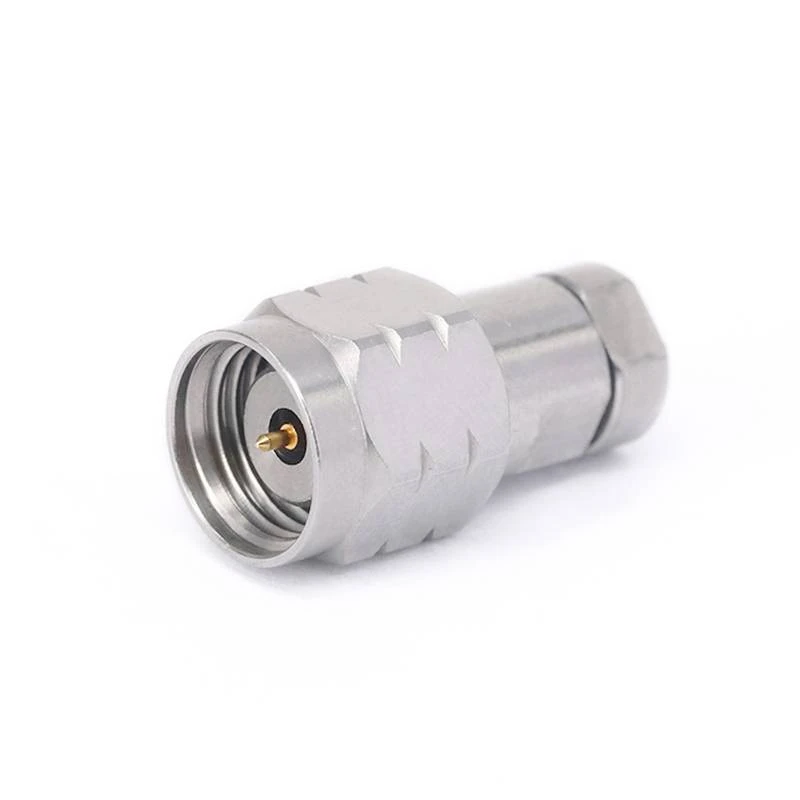

Радиочестотните товари са пасивни компоненти, които са проектирани да абсорбират радиочестотна енергия. Те обикновено се използват в приложения за тестване и измерване, където осигуряват терминиране на известен импеданс за RF сигнали. Радиочестотните товари се предлагат в различни типове и конфигурации, всяка от които е проектирана да отговаря на специфични изисквания. например,G3PO RF натоварванияса предназначени за високочестотни приложения, докато1,85 mm RF натоварванияса подходящи за свръхвисокочестотни приложения.GPO RF натоварванияпредлагат комбинация от висока производителност и компактен размер, което ги прави идеални за широк спектър от приложения.

Основната функция на RF товар е да осигури неотразяващ край за RF сигнал. Това се постига чрез проектиране на натоварването да има импеданс, който е равен на характеристичния импеданс на предавателната линия. Когато импедансът на товара съответства на импеданса на предавателната линия, цялата RF енергия се абсорбира от товара и няма отражение обратно към източника.

Могат ли RF товари да се използват в мрежи за съгласуване на RF импеданс?

Краткият отговор е да, радиочестотните товари могат да се използват в мрежи за съвпадение на радиочестотния импеданс. Начинът, по който се използват, обаче зависи от специфичните изисквания на приложението. В някои случаи RF натоварване може да се използва като част от по-сложна мрежа за съгласуване на импеданса. Например, резистивен RF товар може да се комбинира с индуктори и кондензатори, за да се създаде съвпадаща мрежа, която трансформира импеданса на товара, за да съответства на импеданса на източника.

В други случаи RF натоварване може да се използва като край за преносна линия, която е част от мрежа за съгласуване на импеданса. Например, в тестова настройка, RF натоварване може да се използва за прекратяване на предавателна линия, която е свързана към тествано устройство (DUT). Чрез използване на RF товар с правилния импеданс, инженерите могат да гарантират, че DUT се представя със съвпадащ товар, което е от съществено значение за точното тестване.

Предимства от използването на радиочестотни товари в мрежи за съгласуване на импеданс

Има няколко предимства при използването на радиочестотни товари в мрежи за съгласуване на импеданса. Едно от основните предимства е, че радиочестотните товари осигуряват известен и стабилен импеданс. Това е важно, тъй като мрежите за съвпадение на импеданса разчитат на точни стойности на импеданса, за да функционират правилно. Използвайки RF товар с известен импеданс, инженерите могат да гарантират, че съвпадащата мрежа е проектирана и изпълнена правилно.

Друго предимство на използването на RF товари в мрежи за съгласуване на импеданса е, че те могат да помогнат за намаляване на отраженията. Както бе споменато по-рано, отраженията могат да причинят различни проблеми в RF система, включително намалена ефективност на пренос на мощност и изкривяване на сигнала. Чрез използване на RF товар за прекратяване на преносна линия или като част от съвпадаща мрежа, инженерите могат да минимизират отраженията и да подобрят цялостната производителност на системата.

Съображения при използване на радиочестотни товари в мрежи за съгласуване на импеданс

Въпреки че има много предимства при използването на радиочестотни товари в мрежи за съгласуване на импеданса, има и някои съображения, които инженерите трябва да имат предвид. Едно от основните съображения е способността за управление на мощността на радиочестотния товар. В някои приложения RF натоварването може да се наложи да се справи със значително количество мощност. Ако мощността на товара е превишена, това може да доведе до прегряване на товара и потенциална повреда.

Друго съображение е честотният диапазон на радиочестотния товар. Различните радиочестотни товари са проектирани да работят в различни честотни диапазони. Когато избирате RF товар за използване в мрежа за съгласуване на импеданса, важно е да изберете товар, който е подходящ за честотния диапазон на приложението.

Заключение

В заключение, RF товари могат да се използват в мрежи за съгласуване на RF импеданс и те предлагат няколко предимства, включително осигуряване на известен и стабилен импеданс и намаляване на отраженията. Инженерите обаче трябва внимателно да обмислят възможностите за управление на мощността и честотния диапазон на радиочестотния товар, когато го използват в съвпадаща мрежа.

Като доставчик на RF товари, ние предлагаме широка гама от висококачествени RF товари, които са подходящи за използване в мрежи за съгласуване на импеданса. НашитеG3PO RF натоварвания,1,85 mm RF натоварвания, иGPO RF натоварванияса проектирани да отговарят на нуждите на различни приложения и нашият екип от експерти е на разположение за предоставяне на техническа поддръжка и помощ.

Ако се интересувате да научите повече за нашите радиочестотни товари или да обсъдите как те могат да бъдат използвани във вашата мрежа за съгласуване на импеданса, препоръчваме ви да се свържете с нас. Нашият екип по продажбите е готов да ви помогне с вашите нужди от доставки и да ви помогне да намерите правилните радиочестотни товари за вашето приложение.

Референции

• Позар, DM (2011). Микровълнова техника (4-то издание). Уайли.
• Collin, RE (2001). Основи на микровълновото инженерство (2-ро издание). Уайли.
• Gonzalez, G. (1997). Микровълнови транзисторни усилватели: анализ и дизайн (2-ро издание). Прентис Хол.
