Каква е разликата между коаксиални и некоаксиални PCB конектори?

Здравейте! Като доставчик на PCB конектори често ме питат за разликата между коаксиални и некоаксиални PCB конектори. Така че реших да го разбия за вас в тази публикация в блога.

Нека започнем с коаксиални PCB конектори. Коаксиалните съединители са проектирани да пренасят високочестотни сигнали с минимални загуби. Те се състоят от централен проводник, който е заобиколен от изолационен слой, и след това външен проводник. Тази структура помага да се изолира сигналът в централния проводник от външни смущения.

Едно от основните предимства на коаксиалните конектори са техните отлични екраниращи свойства. Външният проводник действа като екран, предотвратявайки влиянието на електромагнитни смущения (EMI) върху сигнала в централния проводник. Това ги прави идеални за приложения, където целостта на сигнала е от решаващо значение, като например в телекомуникациите, космическото пространство и високоскоростното предаване на данни.

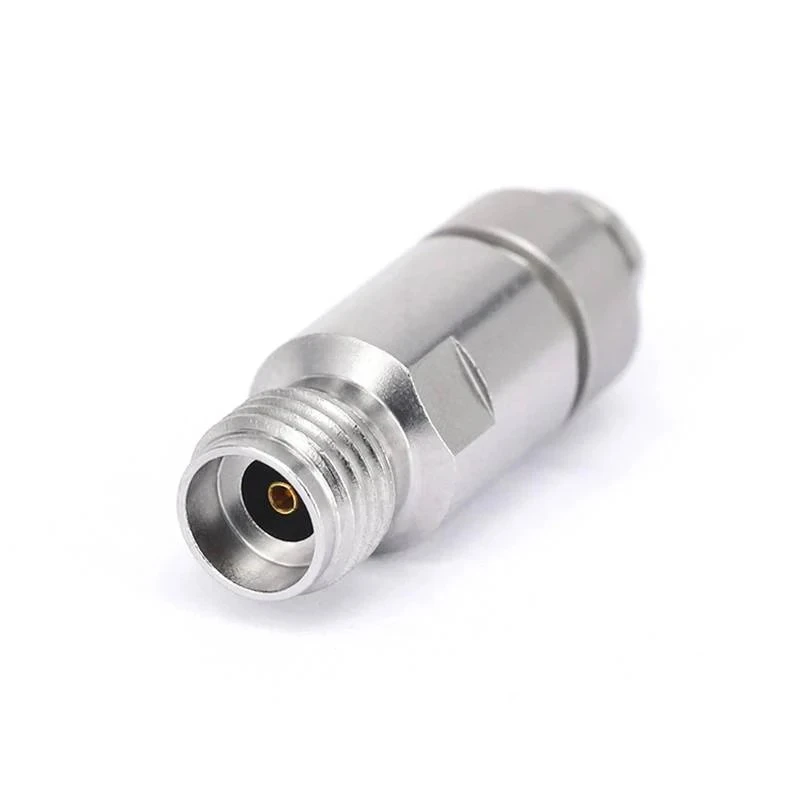

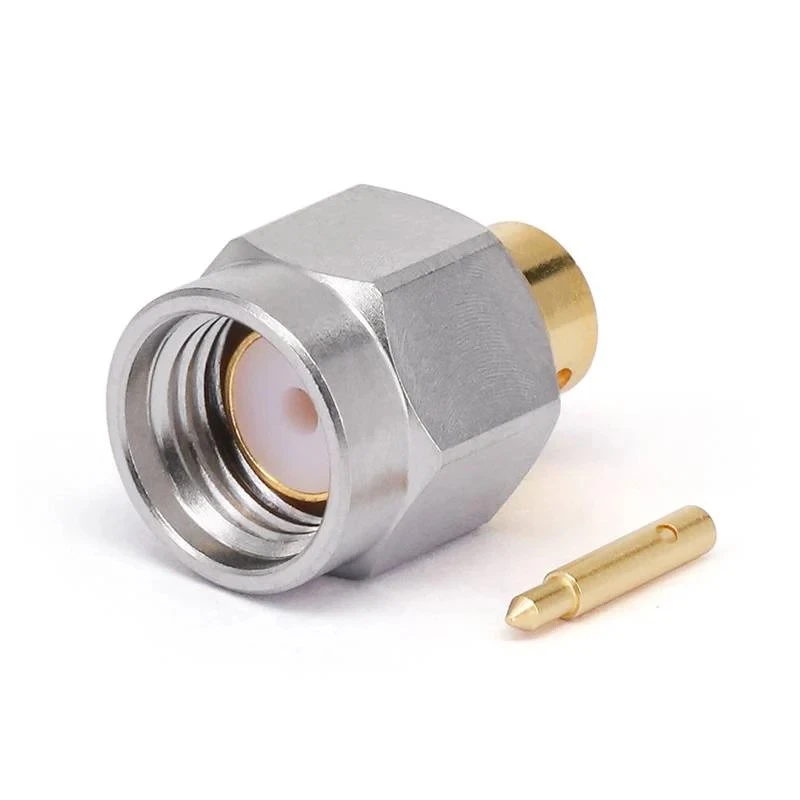

Например в телекомуникационна мрежа коаксиалните съединители се използват за свързване на антени към базови станции. Високочестотните сигнали, предавани между тези компоненти, трябва да бъдат възможно най-чисти, а екранирането, осигурено от коаксиални съединители, гарантира това. Ако се интересувате от коаксиални конектори, можете да разгледате нашияКоаксиални конектористраница.

Друг тип коаксиален конектор, който си струва да се спомене, е крайният конектор. Крайните конектори за стартиране са специално проектирани да бъдат монтирани на ръба на печатна платка. Те осигуряват удобен начин за свързване на коаксиален кабел към PCB и често се използват в приложения, където пространството е ограничено. Можете да намерите повече за тях на нашияКрай на конекторите за стартиранестраница.

Сега, нека поговорим за некоаксиални PCB конектори. Некоаксиалните конектори се предлагат в голямо разнообразие от типове, като щифтови конектори, гнезда и конектори от платка към платка. За разлика от коаксиалните съединители, те нямат същата екранираща структура.

Некоаксиалните конектори обикновено се използват за приложения с по-ниска честота или където цената е основен фактор. Например, в потребителската електроника като смартфони и таблети, некоаксиалните конектори обикновено се използват за свързване на различни вътрешни компоненти. Тези устройства не винаги изискват екраниране с висока производителност, което коаксиалните конектори предлагат, така че некоаксиалните конектори са по-ценово ефективно решение.

Една от основните разлики между коаксиалните и некоаксиалните конектори е техните импедансни характеристики. Коаксиалните съединители са проектирани да имат специфичен импеданс, обикновено 50 или 75 ома, което е от решаващо значение за поддържане на целостта на сигнала при високи честоти. Некоаксиалните съединители, от друга страна, могат да имат по-широк диапазон от стойности на импеданса, в зависимост от техния дизайн и приложение.

По отношение на инсталацията коаксиалните конектори могат да бъдат малко по-трудни за инсталиране в сравнение с некоаксиалните конектори. Коаксиалните съединители често изискват прецизно подравняване и техники за запояване, за да се осигури правилен електрически контакт и екраниране. Некоаксиалните съединители, особено обикновените щифтови конектори и гнезда, са относително лесни за инсталиране и могат бързо да бъдат прикрепени към печатна платка.

Друг аспект, който трябва да имате предвид, е издръжливостта. Коаксиалните съединители обикновено са по-здрави и могат да издържат на по-високи нива на вибрации и удари. Това ги прави подходящи за използване в тежки среди, като например в автомобилни или индустриални приложения. Некоаксиалните конектори може да са по-деликатни, особено някои от по-малките конектори, използвани в потребителската електроника.

Що се отнася до капацитета на сигнала, коаксиалните конектори могат да се справят с по-високи скорости на данни и честоти. Това се дължи на тяхното екраниране и начина, по който са проектирани да минимизират загубата на сигнал. Некоаксиалните съединители обикновено са ограничени по отношение на честотата и скоростта на данни, които могат да поддържат.

Сега нека поговорим за защитата от прах. Независимо дали използвате коаксиални или некоаксиални конектори, прахът може да бъде проблем. Прахът може да се натрупа върху конекторите и да причини лош електрически контакт или дори да повреди конекторите с течение на времето. Ето защо ние предлагамеКапачки против прах на конектораза защита на вашите съединители от прах и други замърсители.

В обобщение, изборът между коаксиални и некоаксиални PCB конектори зависи от няколко фактора. Ако имате нужда от високочестотна производителност, отлично екраниране и можете да си позволите разходите, коаксиалните конектори са правилният начин. От друга страна, ако работите върху приложение с по-ниска честота или имате нужда от рентабилно решение, некоаксиалните конектори са по-добър избор.

Като доставчик на PCB конектори, ние разполагаме с широка гама от коаксиални и некоаксиални конектори, за да отговорим на вашите нужди. Независимо дали сте малък любител на електрониката или голям производител, ние ще ви покрием.

Ако се интересувате от закупуването на нашите PCB конектори или имате въпроси относно това кой тип конектор е подходящ за вашия проект, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да направите най-добрия избор за вашето приложение.
