Какво е контактното съпротивление на коаксиалните конектори?

Контактното съпротивление е критичен параметър, когато става дума за коаксиални конектори. Като водещ доставчик на коаксиални съединители, ние разбираме значението на тази концепция и нейните последици за работата на електронните системи. В този блог ще разгледаме какво е контактно съпротивление, защо има значение и как влияе върху функционалността на коаксиалните конектори.

Разбиране на контактното съпротивление

Контактното съпротивление се отнася до съпротивлението, срещано на интерфейса между два проводника, когато те са в контакт един с друг. В контекста на коаксиалните конектори това е съпротивлението, което възниква в точките, където конекторът влиза в контакт с кабела или други свързани компоненти. Това съпротивление не е фиксирана стойност и може да бъде повлияно от няколко фактора, включително свойствата на материала на проводниците, покритието на повърхността, контактната сила и наличието на замърсители.

Основният принцип зад контактното съпротивление може да се обясни с факта, че когато два проводника влязат в контакт, действителната площ на контакт е много по-малка от видимата площ. Това се дължи на микроскопичните неравности по повърхностите на проводниците. В резултат на това токът трябва да тече през тези малки контактни точки, което увеличава съпротивлението. Формулата за контактно съпротивление се основава на стеснението на токовия път и съпротивлението на включените материали.

Фактори, влияещи върху контактната устойчивост

Свойства на материала

Изборът на материали за коаксиалния конектор играе важна роля при определяне на контактното съпротивление. Обикновено се използват метали с висока проводимост, като мед и сребро, защото предлагат ниско съпротивление. Например медта има сравнително ниско съпротивление, което означава, че позволява по-лесно протичане на тока. Повърхността на тези метали обаче може да се окисли с времето, особено в присъствието на влага и кислород. Окисляването може да увеличи контактното съпротивление, тъй като оксидният слой е по-малко проводим от основния метал. За да смекчат този проблем, съединителите често са покрити с материали като злато или никел, които са по-устойчиви на окисление.

Повърхностно покритие

Повърхностното покритие на конектора също оказва влияние върху контактното съпротивление. Гладката и чиста повърхност осигурява по-голяма ефективна контактна площ, което намалява съпротивлението. Грапавите повърхности, от друга страна, имат по-малко контактни точки, което води до по-висока устойчивост. Освен това повърхностното покритие може да повлияе на адхезията на замърсители. Една добре завършена повърхност е по-малко вероятно да улови мръсотия, прах или други частици, които могат да увеличат устойчивостта на контакт.

Контактна сила

Силата, приложена върху контактния интерфейс, е друг решаващ фактор. Адекватната контактна сила осигурява добра електрическа връзка чрез увеличаване на ефективната контактна площ. Когато контактната сила е твърде ниска, проводниците може да не са в пълен контакт, което води до по-високо съпротивление. Обратно, прекомерната контактна сила може да повреди конектора или кабела, което също може да има отрицателно въздействие върху контактното съпротивление. Следователно е от съществено значение да се проектират съединители с подходяща контактна сила, за да се поддържа стабилна връзка с ниско съпротивление.

Замърсители

Замърсители като мръсотия, масло и влага могат значително да увеличат устойчивостта на контакт. Тези вещества могат да действат като изолатори, предотвратявайки гладкото протичане на тока между проводниците. Например, тънък слой масло върху контактната повърхност може да създаде бариера, която увеличава устойчивостта. За да се предотврати замърсяване, конекторите трябва да се съхраняват и боравят правилно и могат да се използват защитни капачки, когато конекторите не се използват.

Значението на ниското контактно съпротивление в коаксиалните конектори

Целостта на сигнала

При високочестотни приложения ниското контактно съпротивление е от съществено значение за поддържане на целостта на сигнала. Коаксиалните конектори обикновено се използват в приложения като телекомуникации, космическо пространство и тестване и измерване, където точното предаване на сигнала е от решаващо значение. Високото контактно съпротивление може да причини затихване, изкривяване и отражение на сигнала. Затихването на сигнала се отнася до загубата на сила на сигнала, докато преминава през конектора. Изкривяването може да промени формата на сигнала, което води до грешки при предаването на данни. Отражение възниква, когато част от сигнала се върне обратно поради несъответствия на импеданса, причинени от високо контактно съпротивление.

Енергийна ефективност

При приложения за управление на захранването е необходимо ниско контактно съпротивление, за да се минимизира загубата на мощност. Когато токът протича през конектор с високо съпротивление, част от електрическата енергия се преобразува в топлина. Това не само губи енергия, но също така може да доведе до прегряване на конектора, което може да повреди конектора и други компоненти в системата. Чрез намаляване на контактното съпротивление можем да подобрим енергийната ефективност на системата и да удължим живота на компонентите.

Надеждност на системата

Ниското контактно съпротивление допринася за цялостната надеждност на системата. Съединителите със стабилно и ниско контактно съпротивление е по-малко вероятно да изпитват прекъсващи връзки или повреди. При критични приложения като военни и медицински устройства, надеждността на системата е от изключително значение. Една повреда на конектора може да доведе до системни неизправности, които могат да имат сериозни последствия.

Измерване на контактно съпротивление

Има няколко метода за измерване на контактното съпротивление на коаксиалните конектори. Един често срещан метод е техниката на сонда с четири точки. При този метод две външни сонди се използват за прилагане на известен ток през конектора, докато две вътрешни сонди се използват за измерване на спада на напрежението през контактния интерфейс. Чрез използването на закона на Ом (V = IR) може да се изчисли контактното съпротивление. Друг метод е двуточковата сонда, която е по-проста, но по-малко точна, тъй като включва съпротивлението на тестовите проводници в измерването.

Нашите решения за коаксиален конектор

Като доставчик на коаксиални съединители, ние предлагаме широка гама от продукти, предназначени да сведат до минимум контактното съпротивление. Нашите конектори са изработени от висококачествени материали с отлична проводимост и са покрити с устойчиви на корозия покрития, за да осигурят дълготрайна работа. Ние обръщаме голямо внимание на повърхностното покритие на нашите съединители, като използваме усъвършенствани производствени процеси за постигане на гладки и чисти повърхности. Нашият инженерен екип внимателно проектира съединителите, за да осигури оптимална контактна сила, осигурявайки надеждна връзка с ниско съпротивление.

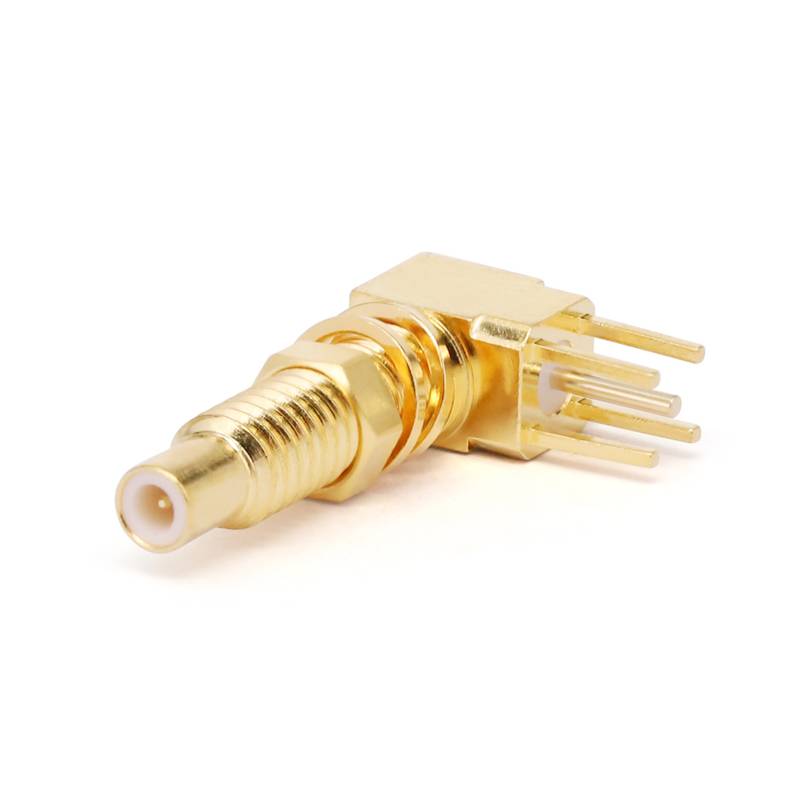

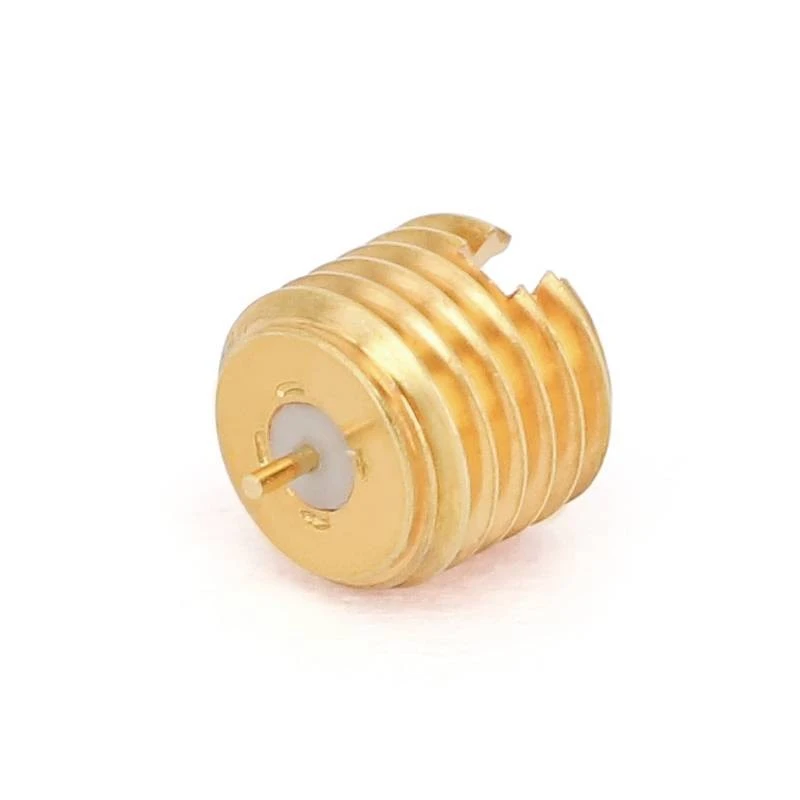

Предлагаме различни видове коаксиални конектори, вклМултикоаксиални конектори,Терминални съединители, иPCB конектори. Всеки тип е пригоден за специфични приложения, осигурявайки възможно най-добрата производителност по отношение на контактното съпротивление и други електрически параметри.

Заключение

Контактното съпротивление е жизненоважен аспект на работата на коаксиалния конектор. Разбирането на факторите, които влияят на контактното съпротивление и как да се измери, е от съществено значение за осигуряване на правилното функциониране на електронните системи. Като доставчик, ние се ангажираме да предоставяме висококачествени коаксиални конектори с ниско контактно съпротивление. Независимо дали търсите съединители за високочестотно предаване на сигнали или приложения за работа с мощност, нашите продукти са проектирани да отговорят на вашите нужди.

Ако се интересувате от нашите коаксиални съединители или имате някакви въпроси относно контактното съпротивление, ви каним да се свържете с нас за подробна дискусия. Нашият екип от експерти е готов да ви помогне при избора на правилните съединители за вашите специфични изисквания и да ви предостави най-добрите възможни решения.

Референции

• „Ръководство за радиочестотно и микровълново инженерство“ от Индер Бал, Пракаш Бхартия и Амитабх Триведи.
• „Конектори: Технология и приложения“ от EJ Rymaszewski.
• Технически документи за дизайна и производителността на коаксиалния конектор от индустриални изследователски институции.
