Как RF натоварванията влияят на ефективността на RF системите?

Ей там, колеги ентусиасти на RF! Като доставчик на RF натоварвания, прекарах много време за гмуркане в това как тези малки компоненти могат да окажат огромно влияние върху ефективността на RF системите. Така че, нека копаем и разгледаме тази тема заедно.

Първо, какви са RF товарите? Е, те са основно устройства, които абсорбират RF мощност. Мислете за тях като за „потъване“ в RF верига. Те се използват във всякакви приложения, от тестване и измерване до прекратяване на сигнала. Но как те влияят на ефективността на RF система?

Един от ключовите начини за въздействие на натоварването на RF е чрез съвпадение на импеданса им. В идеален свят импедансът на RF натоварването перфектно би съответствал на импеданса на източника. Когато това се случи, възниква максимален пренос на мощност. Това означава, че RF системата може да работи с пиковата си ефективност, тъй като има минимално отражение на мощността обратно към източника.

Да речем, че имате RF усилвател, който изпраща сигнал. Ако импедансът на товара не съответства на изходния импеданс на усилвателя, част от мощността ще бъде отразена обратно. Това отразява мощността не само намалява количеството мощност, действително доставено до натоварването, но може също да причини проблеми като прегряване в усилвателя. Това е като да се опиташ да излееш вода през тръба, която е твърде тясна - ще имаш някакъв обратен поток и неефективност.

Друг фактор, който трябва да се вземе предвид, е капацитетът за обработка на мощността на RF натоварването. Ако използвате товар, който не може да се справи с количеството на мощността, който се изпраща, той ще се загрее. И когато се загрява, работата му може да се влоши. Това може да доведе до намаляване на общата ефективност на RF системата. Например, ако изпълнявате RF предавател с висока мощност и имате натоварване, което е оценено за много по -ниска мощност, натоварването може да започне да променя характеристиките си на импеданса, тъй като се загрява. След това тази промяна на импеданса може да доведе до повече отражение на мощността и по -малко ефективна работа.

Честотната реакция на RF натоварванията също е от решаващо значение. RF системите често работят в широк спектър от честоти. Доброто натоварване на RF трябва да има плоска честотна характеристика в рамките на работна честотна обхват на системата. Ако отговорът на натоварването е неравномерно, това може да доведе до абсорбиране на различни честоти по различен начин. Това може да доведе до изкривяване на сигнала и намалена ефективност. Например, в система за безжична комуникация, ако RF натоварването не се справи с всички честоти в комуникационната лента еднакво добре, някои части от сигнала могат да бъдат загубени или изкривени, което води до по -малко ефективно предаване.

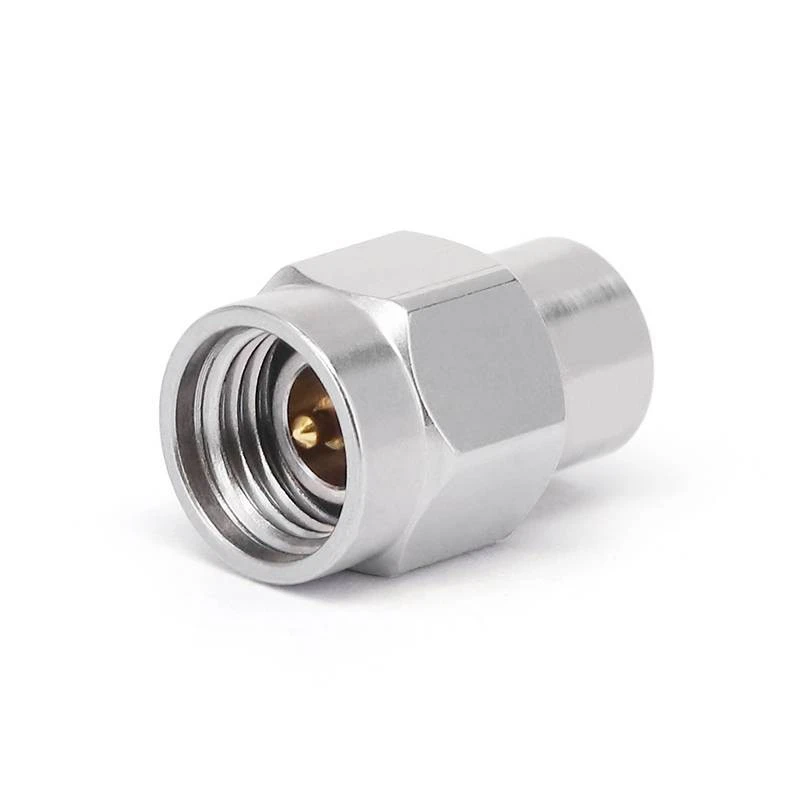

Сега, нека поговорим за различните видове RF натоварвания и как те могат да повлияят на ефективността. Един често срещан тип еЗарежда на конектора. Те са проектирани така, че да бъдат лесно свързани с други RF компоненти. Те са чудесни за приложения, при които се нуждаете от бърз и надежден товар. Натоварванията на конектора могат да окажат голямо влияние върху ефективността, особено ако са добре проектирани. Висококачественото натоварване на конектора ще има отлично съвпадение на импеданс и ниска загуба на вмъкване. Загубата на вмъкване е количеството мощност, което се губи, когато натоварването е поставено в RF веригата. Колкото по -ниска е загубата на вмъкване, толкова по -ефективна ще бъде системата.

Има и фиксирани и променливи RF товари. Фиксираните товари имат зададена стойност на импеданса, докато променливите натоварвания ви позволяват да регулирате импеданса. Променливите товари могат да бъдат много полезни в ситуации, в които трябва да глобите - настройте RF системата за максимална ефективност. Например, по време на фазата на тестване на RF продукт, може да искате да промените импеданса на товара, за да видите как системата се представя при различни условия. Като намерите оптималния импеданс на натоварването, можете да подобрите общата ефективност на системата.

В допълнение към техническите аспекти, качеството на производството на RF натоварване също играе роля в ефективността. Добре направеното RF натоварване ще бъде по -стабилно и надеждно. Той ще има по -добри материали и строителство, което означава, че е по -малко вероятно да изпитате проблеми като импедансното отклонение във времето. По -евтините, нискокачествени товари може да изглеждат като добра сделка в началото, но в крайна сметка те могат да ви струват повече в дългосрочен план поради намалената ефективност и потенциалните повреди на системата.

И така, как можете да гарантирате, че вашата RF система е възможно най -ефективна при използване на RF товари? Първо, направете своите изследвания. Уверете се, че разбирате изискванията на вашата RF система, включително нивата на мощност, честотния диапазон и характеристиките на импеданса. След това изберете правилния тип RF натоварване. Потърсете товари, които са специално проектирани за вашето приложение.

Що се отнася до инсталирането, следвайте внимателно инструкциите на производителя. Неправилната инсталация може да доведе до проблеми като лош електрически контакт, които могат да увеличат загубата на вмъкване и да намалят ефективността. Също така, редовно следете работата на RF натоварването. Проверете за признаци на прегряване, промени в импеданса или други проблеми. Ако забележите някакви проблеми, обърнете се към тях бързо, за да предотвратите по -нататъшното влошаване на ефективността на системата.

Като доставчик на RF товари, аз винаги съм тук, за да ви помогна да направите правилния избор. Независимо дали сте малък мащабен RF хобист или голям мащабен индустриален потребител, мога да ви осигуря висококачествени RF натоварвания, които са проектирани така, че да увеличат максимално ефективността на вашите RF системи. Ако се интересувате да научите повече за нашите продукти или да имате въпроси за това как RF товарите могат да повлияят на вашата система, не се колебайте да достигнете. Можем да проведем подробна дискусия относно вашите специфични нужди и да намерим най -добрите решения за вас.

В заключение, RF натоварванията оказват значително влияние върху ефективността на RF системите. От съвпадение на импеданса и обработка на мощност до честотна реакция и качество на производството, всеки аспект на RF натоварване може да повлияе на това колко добре работи RF система. Избирайки правилните RF товари и да се грижите за тях, можете да гарантирате, че вашата RF система работи при пиковата си ефективност. Така че, ако сте на пазара за RF товари, дайте ни вик. Готови сме да ви помогнем да изведете вашата RF система на следващото ниво.

ЛИТЕРАТУРА

• Микровълнов инженеринг, Дейвид М. Позар
• Дизайн на RF верига, Крис Боуик
