Как се сравняват RF товарите с кондензаторите в RF приложения?

В динамичната сфера на радиочестотните (RF) приложения изборът между RF товари и кондензатори е критично решение, което може значително да повлияе на производителността и ефективността на електронните системи. Като доверен доставчик на радиочестотни товари, аз съм свидетел от първа ръка на разнообразните изисквания и предизвикателства, пред които са изправени инженерите и дизайнерите в тази област. В тази публикация в блога ще навляза в тънкостите на радиочестотните товари и кондензатори, сравнявайки техните характеристики, приложения и производителност, за да ви помогна да вземете информирани решения за вашите радиочестотни проекти.

Разбиране на RF товари и кондензатори

Преди да започнем сравнението, нека първо установим ясно разбиране за радиочестотните товари и кондензатори.

RF натоварвания

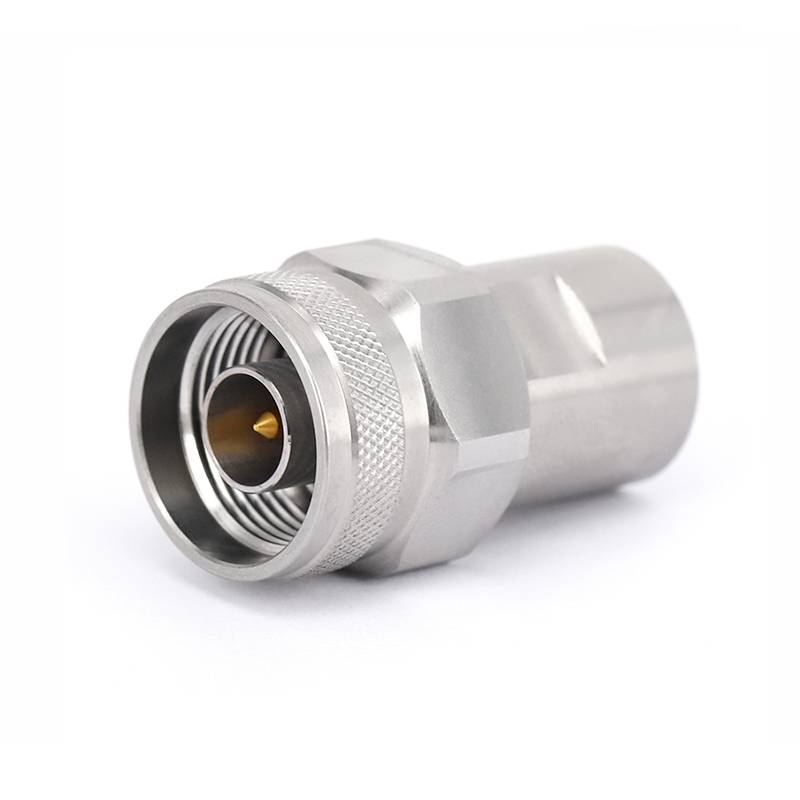

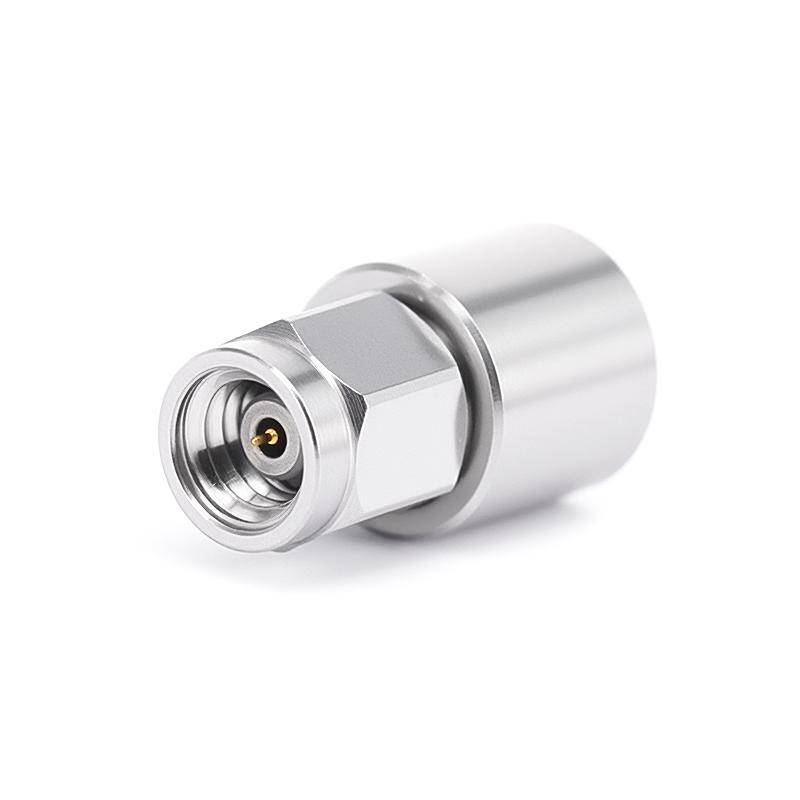

Радиочестотните товари са пасивни компоненти, предназначени да абсорбират радиочестотна енергия и да осигурят край за радиочестотни вериги. Те обикновено се използват за симулиране на условия в реалния свят, тестване на радиочестотно оборудване и осигуряване на правилно съвпадение на импеданса. Радиочестотните натоварвания се предлагат в различни типове, включително фиксирани натоварвания, променливи натоварвания и прецизни натоварвания, всеки от които е пригоден за конкретни приложения и честотни диапазони. например,GPO RF натоварванияобикновено се използват във високочестотни приложения, докато1,0 mm RF натоварванияса подходящи за свръхвисокочестотни приложения.N RF натоварваниясе използват широко в радиочестотни приложения с общо предназначение поради тяхната гъвкавост и надеждност.

Кондензатори

Кондензаторите, от друга страна, са пасивни компоненти, които съхраняват и освобождават електрическа енергия в електрическо поле. Те се използват в широк спектър от радиочестотни приложения, включително филтриране, свързване, байпасиране и настройка. Кондензаторите се предлагат в различни видове, като керамични, слюдени, филмови и електролитни кондензатори, всеки със свои собствени уникални характеристики и параметри на работа. В радиочестотните приложения често се предпочитат керамичните кондензатори поради тяхната висока плътност на капацитета, ниско еквивалентно серийно съпротивление (ESR) и отлични високочестотни характеристики.

Сравнение на радиочестотни товари и кондензатори

След като вече имаме основно разбиране за радиочестотните товари и кондензатори, нека ги сравним по отношение на няколко ключови аспекта.

Съвпадение на импеданса

Една от основните функции на радиочестотните товари е да осигурят точно съответствие на импеданса с радиочестотния източник или предавателната линия. Това е от решаващо значение за минимизиране на отраженията на сигнала и осигуряване на максимален трансфер на мощност. Радиочестотните товари са проектирани да имат специфична стойност на импеданса, обикновено 50 или 75 ома, която съответства на характеристичния импеданс на радиочестотната система. За разлика от това, кондензаторите не се използват предимно за съгласуване на импеданса. Докато те могат да повлияят до известна степен на импеданса на веригата, тяхната основна функция е да съхраняват и освобождават електрическа енергия.

Управление на мощността

Радиочестотните товари са проектирани да се справят с високи нива на радиочестотна мощност без значително влошаване на производителността. Те обикновено са оценени за определено ниво на мощност, което може да варира от няколко миливата до няколко киловата, в зависимост от приложението. Кондензаторите, от друга страна, имат ограничена мощност. Те обикновено се използват за приложения с ниска мощност, като филтриране и свързване, където нивата на мощност са относително ниски.

Честотна характеристика

Радиочестотните товари са проектирани да работят в широк диапазон от честоти, от няколко килохерца до няколко гигахерца. Те са оптимизирани за равна честотна характеристика, което означава, че осигуряват постоянен импеданс и поглъщане на мощност в целия честотен диапазон. Кондензаторите, от друга страна, имат ограничена честотна характеристика. Техният капацитет и производителност могат да варират значително в зависимост от честотата, особено при високи честоти. Това ги прави по-малко подходящи за приложения, които изискват широк честотен диапазон.

Затихване на сигнала

Радиочестотните товари се използват за абсорбиране на радиочестотна енергия и осигуряване на затихване на сигнала. Те са проектирани да разсейват радиочестотната мощност като топлина, като по този начин намаляват амплитудата на радиочестотния сигнал. Кондензаторите, от друга страна, не осигуряват значително затихване на сигнала. Те се използват главно за филтриране и свързване, където целта е да се пропуснат определени честоти, докато се блокират други.

Приложения

RF натоварванията обикновено се използват в различни RF приложения, включително RF тестване, калибриране и измерване. Те се използват и в радиочестотни усилватели на мощност, антени и предавателни линии, за да осигурят прекратяване и правилно съвпадение на импеданса. Кондензаторите, от друга страна, се използват в широк спектър от радиочестотни приложения, включително филтриране, свързване, байпасиране и настройка. Те се използват и в RF осцилатори, миксери и усилватели за управление на честотата и фазата на RF сигнала.

Предимства и недостатъци на радиочестотни товари и кондензатори

Въз основа на сравнението по-горе, можем да обобщим предимствата и недостатъците на радиочестотните товари и кондензатори, както следва:

RF натоварвания

• Предимства:
  • Прецизно съвпадение на импеданса
  • Възможност за работа с висока мощност
  • Широка честотна характеристика
  • Затихване на сигнала
  • Подходящ за RF тестване и измерване
• Недостатъци:
  • Ограничено до осигуряване на съгласуване на импеданса и затихване на сигнала
  • По-висока цена в сравнение с кондензаторите
  • Генерира топлина, която може да изисква допълнителни мерки за охлаждане

Кондензатори

• Предимства:
  • Ниска цена
  • Малък размер
  • Висока плътност на капацитета
  • Подходящ за филтриране, свързване, байпасиране и настройка
• Недостатъци:
  • Ограничена способност за работа с мощност
  • Тясна честотна характеристика
  • Не осигурява значително затихване на сигнала

Избор на правилния компонент за вашето RF приложение

Когато избирате между RF товари и кондензатори за вашето RF приложение, важно е да имате предвид специфичните изисквания и ограничения на вашия проект. Ето някои фактори, които трябва да имате предвид:

Съвпадение на импеданса

Ако съвпадението на импеданса е критично за вашето приложение, RF товарите са ясният избор. Те осигуряват прецизно съответствие на импеданса с RF източника или предавателната линия, минимизирайки отраженията на сигнала и осигурявайки максимален трансфер на мощност.

Управление на мощността

Ако вашето приложение изисква възможност за работа с висока мощност, RF товарите са по-добрият вариант. Те са проектирани да се справят с високи нива на RF мощност без значително влошаване на производителността.

Честотна характеристика

Ако вашето приложение изисква широка честотна характеристика, RF товарите са по-подходящи. Те са оптимизирани за равна честотна характеристика, осигурявайки постоянен импеданс и поглъщане на мощност в целия честотен диапазон.

Затихване на сигнала

Ако се изисква затихване на сигнала, RF натоварванията са очевидният избор. Те са проектирани да абсорбират RF енергия и да осигурят затихване на сигнала, намалявайки амплитудата на RF сигнала.

Цена и размер

Ако цената и размерът са важни фактори, кондензаторите може да са по-добър вариант. Те обикновено са по-евтини и по-малки по размер в сравнение с радиочестотните товари.

Заключение

В заключение, радиочестотните товари и кондензаторите са съществени компоненти в радиочестотните приложения, всяко със свои собствени уникални характеристики и параметри на производителност. RF натоварванията се използват предимно за съгласуване на импеданса, управление на мощността и затихване на сигнала, докато кондензаторите се използват главно за филтриране, свързване, байпасиране и настройка. Когато избирате между радиочестотни товари и кондензатори, е важно да имате предвид специфичните изисквания и ограничения на вашия проект, като съвпадение на импеданса, управление на мощността, честотна характеристика, затихване на сигнала, цена и размер.

Като водещ доставчик на RF товари, ние предлагаме широка гама от висококачествени RF товари, за да отговорим на разнообразните нужди на нашите клиенти. Нашите RF товари са проектирани и произведени по най-високите стандарти, осигуряващи надеждна работа и дългосрочна издръжливост. Ако имате някакви въпроси или се нуждаете от помощ при избора на правилния RF товар за вашето приложение, моля, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем с вашите изисквания за RF натоварване и да ви помогнем да постигнете оптимална производителност във вашите RF проекти.

Референции

• Позар, DM (2011). Микровълнова техника (4-то издание). Уайли.
• Collin, RE (2001). Основи на микровълновото инженерство (2-ро издание). Макгроу-Хил.
• Hayt, WH, & Kemmerly, JE (2001). Инженерен анализ на вериги (6-то издание). Макгроу-Хил.
