Как фазовият шум влияе върху работата на радиочестотните системи?

Фазовият шум е критичен параметър при оценката на работата на RF (радиочестотни) системи. Като водещ доставчик на радиочестотни усилватели, ние сме свидетели от първа ръка как фазовият шум може значително да повлияе на цялостната функционалност и ефективност на тези системи. В този блог ще се задълбочим в концепцията за фазовия шум, неговите източници и най-важното как той влияе на работата на радиочестотните системи.

Разбиране на фазовия шум

Фазовият шум се определя като краткотрайни флуктуации във фазата на сигнала. В идеален RF сигнал фазата ще остане постоянна във времето. Въпреки това, в сценарии от реалния свят различни фактори въвеждат случайни вариации във фазата на сигнала. Тези флуктуации обикновено се представят в честотната област като странични ленти около носещата честота.

Математически, фазовият шум често се изразява по отношение на спектралната плътност на мощността (PSD) на фазовите флуктуации, обикновено в dBc/Hz (децибели спрямо носещата на херц). По-ниската стойност на фазовия шум показва по-стабилен сигнал, докато по-високата стойност предполага по-голяма фазова нестабилност.

Източници на фазов шум

Има няколко източника на фазов шум в радиочестотните системи. Един от основните източници е осцилаторът. Осцилаторите са основни компоненти в радиочестотните системи, използвани за генериране на носеща честота. Те обаче са предразположени към фазов шум поради топлинен шум в активните и пасивните компоненти, както и механични вибрации и температурни промени.

Друг източник на фазов шум са активните компоненти в радиочестотната верига, като например усилватели. Усилвателите могат да въвеждат фазов шум чрез нелинейното поведение на техните транзистори. Когато един усилвател работи в нелинеен регион, той може да генерира интермодулационни продукти, които допринасят за фазовия шум.

Външни фактори също могат да допринесат за фазовия шум. Например електромагнитни смущения (EMI) от близки електронни устройства или шум от захранването могат да се свържат с радиочестотния сигнал и да причинят фазови колебания.

Въздействие върху качеството на сигнала

Един от най-значимите начини, по които фазовият шум засяга радиочестотните системи, е чрез влошаване на качеството на сигнала. В комуникационните системи фазовият шум може да причини смущения в съседен канал. Когато страничните ленти на фазовия шум на сигнала се простират в честотната лента на съседен канал, това може да повлияе на сигналите в този канал, което води до намаляване на съотношението сигнал-шум (SNR) и увеличаване на честотата на грешка при битове (BER).

В радарните системи фазовият шум може да намали разделителната способност на обхвата. Радарните системи разчитат на точното измерване на фазовата разлика между предаваните и получените сигнали, за да определят разстоянието до целта. Фазовият шум може да въведе грешки в тези фазови измервания, което води до по-малко точно определяне на обхвата на целта.

Въздействие върху спектралната чистота

Фазовият шум също има пряко въздействие върху спектралната чистота на RF сигнала. Сигналът с високофазов шум има широки странични ленти, което означава, че мощността на сигнала се разпространява в по-широк честотен диапазон. Това може да бъде проблем в приложения, където се изисква теснолентов сигнал, като например в системи за мултиплексиране с разделяне на честотата (FDM).

В FDM системите множество сигнали се предават едновременно в различни честотни ленти. Ако фазовият шум на сигнала е твърде висок, неговите странични ленти могат да се припокрият с честотните ленти на други сигнали, причинявайки смущения и намалявайки общия капацитет на системата.

Въздействие върху чувствителността на приемника

Чувствителността на приемника е решаващ параметър в RF системите, тъй като определя минималната сила на сигнала, който приемникът може да открие. Фазовият шум може да влоши чувствителността на приемника чрез увеличаване на нивото на шума.

Когато страничните ленти на фазовия шум на локалния осцилатор в приемника се смесват с входящия сигнал, те могат да генерират допълнителни шумови компоненти. Тези шумови компоненти се добавят към термичния шум, който вече присъства в приемника, повишавайки общото ниво на шума и намалявайки способността на приемника да открива слаби сигнали.

Нашите RF усилватели и фазов шум

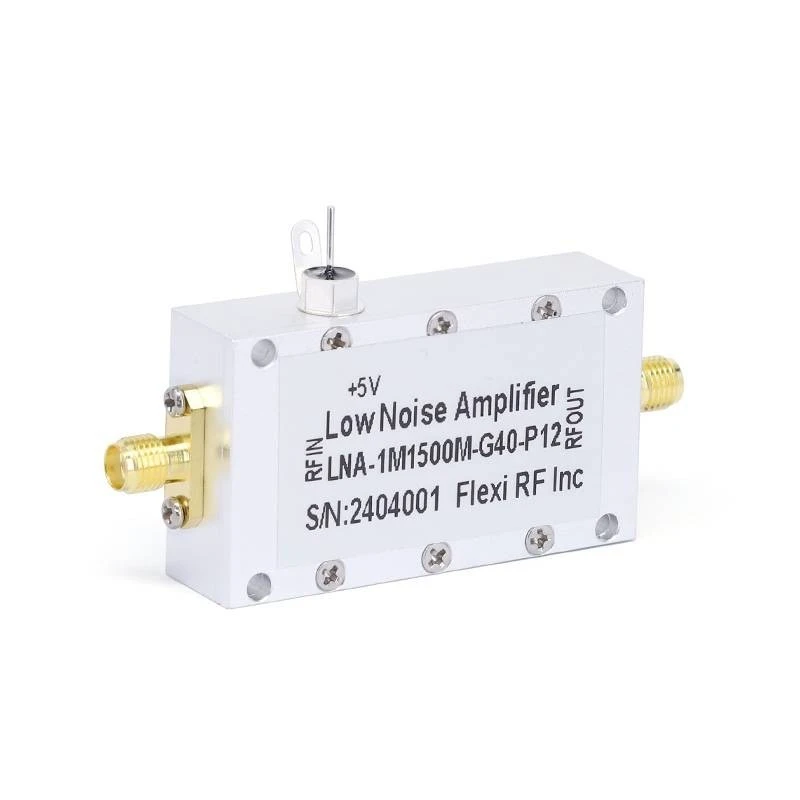

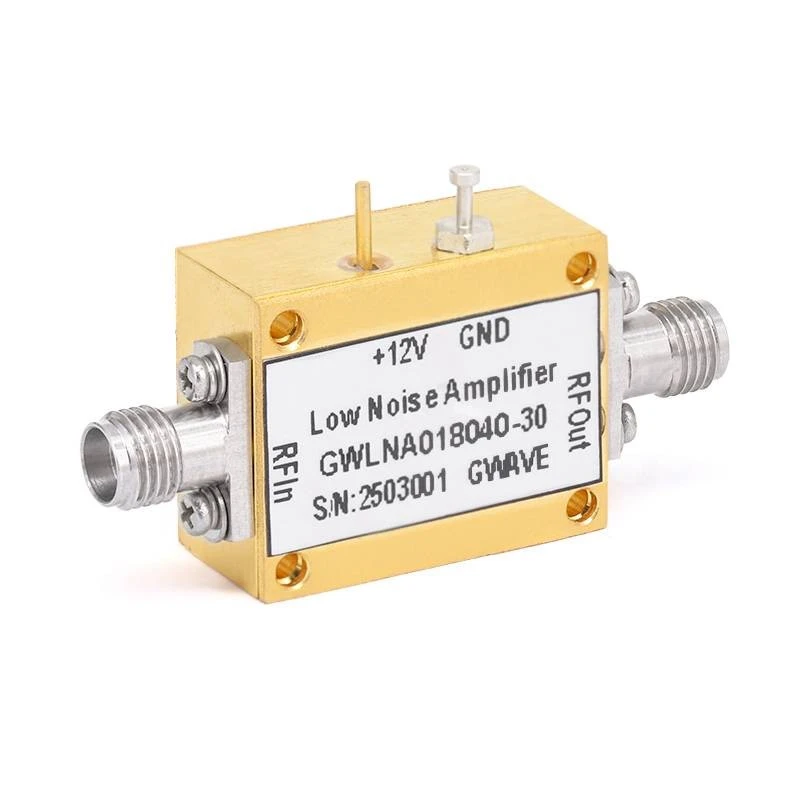

Като доставчик на радиочестотни усилватели, ние разбираме значението на минимизирането на фазовия шум в нашите продукти. Нашите90GHz нискошумни усилватели,50 GHz нискошумни усилватели, и18 GHz нискошумни усилвателиса проектирани с модерни технологии за намаляване на фазовия шум и подобряване на цялостната производителност на радиочестотните системи.

Използваме висококачествени компоненти и най-съвременни производствени процеси, за да гарантираме, че нашите усилватели имат характеристики с нисък фазов шум. Нашите инженери внимателно проектират веригите на усилвателя, за да минимизират нелинейните ефекти, които могат да допринесат за фазовия шум. Освен това прилагаме ефективни техники за екраниране и филтриране, за да намалим въздействието на външни смущения върху работата на усилвателя.

Намаляване на фазовия шум в радиочестотни системи

Има няколко стратегии, които могат да се използват за смекчаване на ефектите от фазовия шум в радиочестотните системи. Един подход е да се използват висококачествени осцилатори с нисък фазов шум. Например кристалните осцилатори са известни с отличните си характеристики на фазовия шум и често се използват в приложения, където ниският фазов шум е критичен.

Друга стратегия е да се използват фазово заключени вериги (PLL). PLL могат да се използват за генериране на стабилна изходна честота чрез заключване към референтен сигнал. Те могат да се използват и за намаляване на фазовия шум на осцилатор чрез филтриране на високочестотните фазови флуктуации.

В допълнение, правилното оформление на веригата и техниките за заземяване могат да помогнат за намаляване на фазовия шум. Чрез минимизиране на дължината на сигналните следи и осигуряване на добра заземена равнина, свързването на външни смущения може да бъде намалено, като по този начин се намалява фазовият шум в системата.

Заключение

Фазовият шум е сложен и значим фактор, който може да има дълбоко въздействие върху работата на радиочестотните системи. Може да влоши качеството на сигнала, да намали спектралната чистота и да намали чувствителността на приемника. Като доставчик на RF усилватели, ние се ангажираме да предоставяме продукти, които минимизират фазовия шум и подобряват цялостната производителност на RF системите.
