Как да изберем правилната RF циркулационна помпа за конкретно приложение?

Когато става въпрос за радиочестотни (RF) системи, изборът на правилната RF циркулационна помпа е от решаващо значение за осигуряване на оптимална производителност и ефективност. Като уважаван доставчик на RF циркулационни помпи разбирам сложността, свързана с този процес на вземане на решения. В тази публикация в блога ще ви насоча през ключовите фактори, които трябва да имате предвид при избора на RF циркулационна помпа за конкретно приложение.

Разбиране на RF циркулаторите

Преди да се задълбочите в процеса на подбор, важно е да имате основни познания за това какво е RF циркулационна помпа и как работи. RF циркулаторът е пасивно, нереципрочно устройство с три или четири порта, което позволява на RF сигналите да протичат в определена посока, обикновено в кръгова схема. Това означава, че сигнал, влизащ в един порт, ще излезе през следващия порт в предварително определена последователност.

Нереципрочният характер на RF циркулационните помпи е това, което ги прави толкова ценни в RF системите. Те могат да се използват за изолиране на различни части на система, защита на чувствителни компоненти от отразени сигнали и подобряване на цялостната производителност на системата. Например, в система предавател-приемник, RF циркулатор може да се използва за разделяне на предаваните и получените сигнали, предотвратявайки смущения и подобрявайки качеството на сигнала.

Ключови фактори, които трябва да имате предвид

Сега, след като имаме основно разбиране за RF циркулационни помпи, нека проучим ключовите фактори, които трябва да имате предвид, когато избирате правилната за вашето конкретно приложение.

Честотен диапазон

Първият и най-важен фактор, който трябва да вземете предвид, е честотният диапазон на радиочестотната циркулационна помпа. Различните приложения изискват различни честотни диапазони и е изключително важно да изберете циркулационна помпа, която може да работи в желаната честотна лента. Например, ако работите върху микровълнова комуникационна система, ще ви трябва циркулационна помпа, която може да работи на микровълнови честоти.

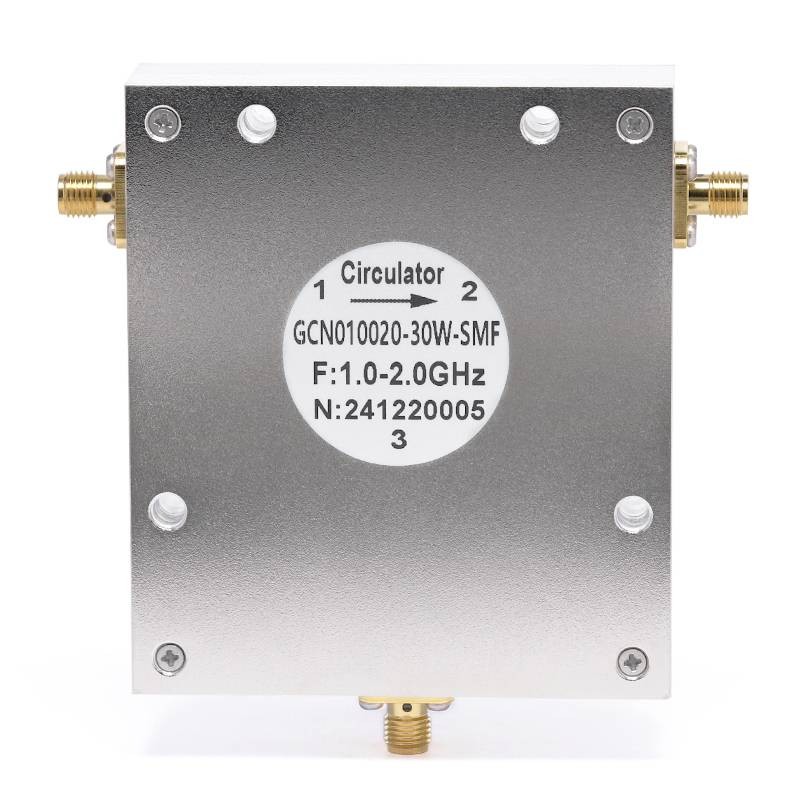

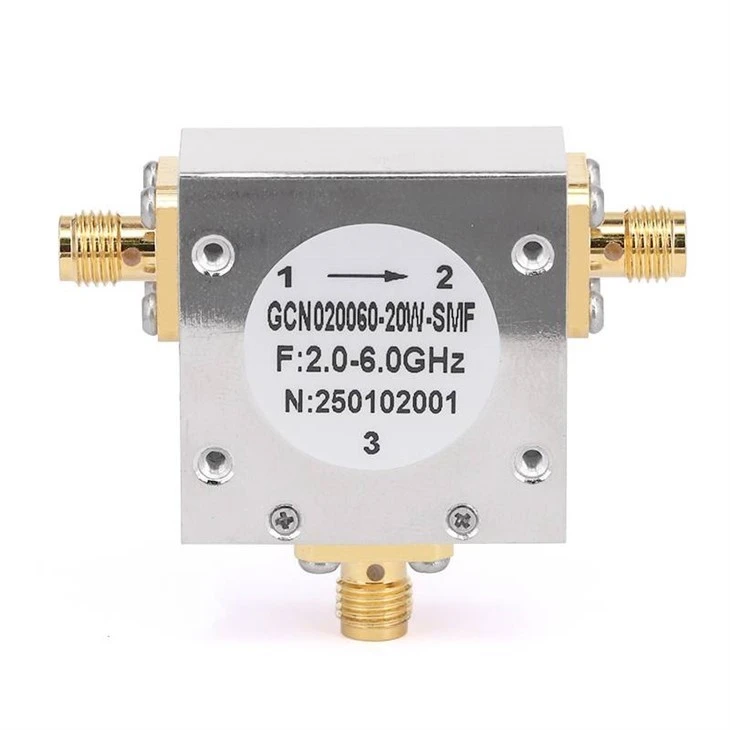

Като доставчик, ние предлагаме широка гама от RF циркулационни помпи с различни честотни диапазони, за да отговорим на нуждите на различни приложения. Например нашата26,5GHz RF коаксиални циркулационни машиниса предназначени за високочестотни приложения, докато нашите40GHz RF коаксиални циркулаториса подходящи за още по-високи честотни изисквания. Ние също имаме6GHz RF коаксиални циркулаториза приложения с по-ниска честота.

Управление на мощността

Друг важен фактор, който трябва да имате предвид, е способността за управление на мощността на RF циркулационната помпа. Капацитетът за работа с мощност на циркулационната помпа се отнася до максималното количество мощност, която може да поеме, без да има значително влошаване на производителността. От решаващо значение е да изберете циркулационна помпа, която може да се справи с нивата на мощност на вашето специфично приложение, за да осигури надеждна работа.

Когато избирате циркулационна помпа въз основа на мощността, е важно да имате предвид както средната мощност, така и изискванията за пикова мощност на вашата система. За приложения с висока мощност, като радарни системи или предаватели с висока мощност, ще ви е необходима циркулационна помпа с капацитет за обработка на голяма мощност. Нашите RF циркулационни помпи се предлагат в различни мощности, за да отговарят на различни изисквания за мощност.

Вмъкната загуба

Вмъкнатата загуба е друг критичен параметър, който трябва да се има предвид при избора на RF циркулационна помпа. Вмъкнатата загуба се отнася до количеството мощност, което се губи, когато RF сигналът преминава през циркулационната помпа. По-ниските загуби на вмъкване показват по-добра производителност, тъй като в циркулационната помпа се губи по-малко енергия.

Като цяло, вмъкнатата загуба се измерва в децибели (dB), а по-ниската стойност на dB показва по-малка загуба. Когато избирате циркулационна помпа, важно е да изберете такава с ниска внесена загуба, за да минимизирате загубата на мощност и да подобрите цялостната ефективност на системата. Нашите RF циркулационни помпи са проектирани да имат ниски загуби на вмъкване, осигурявайки оптимална производителност във вашето приложение.

Изолация

Изолацията е друг важен параметър, който измерва способността на циркулационната помпа да изолира входните и изходните портове. Високата стойност на изолация показва, че циркулационната помпа може ефективно да предотврати изтичането на сигнали между портовете, намалявайки смущенията и подобрявайки качеството на сигнала.

Изолацията също се измерва в децибели (dB), а по-високата стойност на dB показва по-добра изолация. Когато избирате циркулационна помпа, важно е да изберете такава с висока стойност на изолация, за да осигурите надеждна работа и да минимизирате смущенията във вашата система. Нашите RF циркулационни помпи са проектирани да имат висока изолация, осигурявайки отлична производителност в различни приложения.

VSWR (коефициент на стояща вълна на напрежението)

VSWR е мярка за това колко добре RF циркулационната помпа съответства на импеданса на свързаните компоненти. Ниската стойност на VSWR показва добро съответствие на импеданса, което означава, че по-малко мощност се отразява обратно от циркулационната помпа, което води до по-добра производителност и ефективност.

VSWR обикновено се изразява като съотношение, например 1,2:1 или 1,5:1. По-ниското съотношение показва по-добро съответствие на импеданса. Когато избирате циркулационна помпа, важно е да изберете такава с ниска стойност на VSWR, за да осигурите оптимална производителност и да минимизирате загубата на мощност във вашата система. Нашите RF циркулационни помпи са проектирани да имат нисък VSWR, осигурявайки добро съответствие на импеданса и отлична производителност.

Размер и форм фактор

Размерът и форм-факторът на RF циркулационната помпа също са важни съображения, особено в приложения, където пространството е ограничено. Различните приложения може да изискват различни размери и форм-фактори на циркулационни помпи и е изключително важно да изберете такава, която може да пасне на вашата система.

Като доставчик, ние предлагаме разнообразие от RF циркулационни помпи с различни размери и форм-фактори, за да отговорим на нуждите на различни приложения. Независимо дали имате нужда от компактна циркулационна помпа за преносимо устройство или по-голяма циркулационна помпа за система с висока мощност, ние имаме правилното решение за вас.

Специфични съображения за приложението

В допълнение към общите фактори, споменати по-горе, има и някои съображения, специфични за приложението, които трябва да вземете предвид, когато избирате RF циркулационна помпа.

Комуникационни системи

В комуникационните системи, като клетъчни мрежи или сателитни комуникационни системи, RF циркулаторите се използват за разделяне на предаваните и получаваните сигнали. Когато избирате циркулационна помпа за комуникационна система, е важно да вземете предвид фактори като честотен диапазон, вмъкнати загуби, изолация и VSWR, за да осигурите надеждна работа и висококачествена комуникация.

Радарни системи

Радарните системи изискват RF циркулатори, които могат да се справят с високи нива на мощност и да работят на високи честоти. Когато избирате циркулационна помпа за радарна система, важно е да изберете такава с висок капацитет за управление на мощността, ниски вмъкнати загуби, висока изолация и нисък VSWR, за да осигурите точно откриване и надеждна работа.

Оборудване за изпитване и измерване

В оборудването за тестване и измерване RF циркулационни помпи се използват за насочване на сигнали между различни компоненти и тестови портове. Когато избирате циркулационна помпа за оборудване за изпитване и измерване, е важно да вземете предвид фактори като честотен диапазон, внесена загуба, изолация и VSWR, за да осигурите точни измервания и надеждна работа.

Заключение

Изборът на правилната RF циркулационна помпа за конкретно приложение е критично решение, което може да окаже значително влияние върху производителността и ефективността на вашата система. Като вземете предвид фактори като честотен диапазон, мощност, загуба на вмъкване, изолация, VSWR, размер и форм-фактор, както и специфични за приложението изисквания, можете да изберете най-добрата циркулационна помпа за вашите нужди.

Като доставчик на RF циркулационни помпи, ние се ангажираме да предоставяме висококачествени продукти, които отговарят на нуждите на нашите клиенти. Нашите RF циркулационни помпи са проектирани да имат отлична производителност по отношение на честотен диапазон, мощност, внесени загуби, изолация, VSWR и размер. Ако търсите подходящата RF циркулационна помпа за вашето приложение, ви каним да се свържете с нас, за да обсъдим вашите изисквания и да проучим нашите продуктови предложения. Очакваме с нетърпение да работим с вас, за да намерим идеалното решение за вашата RF система.
