Как да компенсирам температурните ефекти в RF усилвателите?

Ей там! Като доставчик на RF усилватели, видях от първа ръка как температурата може да хвърли гаечен ключ в произведенията на тези ключови компоненти. RF усилвателите са неразбраните герои на безжичния свят, засилват сигналите, за да осигурят ясна комуникация и ефективен трансфер на данни. Но когато температурата започне да се колебае, тя може да се забърква с тяхното изпълнение голямо време. И така, в този блог ще споделя някои съвети как да компенсирам температурните ефекти при RF усилвателите.

Разбиране на въздействието на температурата върху RF усилвателите

Преди да се потопим в разтворите, нека разгледаме бързо защо температурата е такъв проблем за RF усилвателите. Виждате ли, RF усилвателите са съставени от полупроводникови устройства, като транзистори, които са силно чувствителни към температурните промени. Когато температурата се повиши, електрическите свойства на тези полупроводници могат да се променят, което води до намаляване на усилването, увеличаване на шума и дори изкривяване на усиления сигнал.

От обратната страна, когато температурата спадне, работата на усилвателя също може да предприеме удар. Заготовката може да се увеличи, което води до насилвателя да насити и изкриви сигнала. И в изключително студ, полупроводниковите устройства могат дори да спрат да работят напълно.

Така че, както можете да видите, температурата може да окаже значително влияние върху работата на RF усилвателите. Ето защо е толкова важно да намерите начини да компенсирате тези ефекти и да гарантирате, че вашите усилватели работят в най -добрия случай, без значение каква е температурата.

Методи за компенсиране на температурните ефекти

Техники за отклонение

Един от най -често срещаните начини за компенсиране на температурните ефекти при RF усилвателите е чрез техники за отклонение. Намерението е процесът на прилагане на постояннотоково напрежение или ток към усилвателя, за да се зададе неговата работна точка. Чрез регулиране на напрежението или тока на отклонение можете да противодействате на промените в електрическите свойства на полупроводниковите устройства, причинени от температурни колебания.

Например, в усилвател с общ емитер можете да използвате верига за отклонение, компенсирана с температура, за да поддържате постоянен колектор на колектор в широк температурен диапазон. Това може да помогне за стабилизиране на усилването на усилвателя и да се намалят ефектите на температурата върху неговата работа.

Термично управление

Друг важен метод за компенсиране на температурните ефекти е термичното управление. Това включва използване на техники за контрол на температурата на усилвателя и поддържането му в безопасен работен диапазон. Има няколко начина да направите това, включително:

• Радиаторни минки:Топлинните мивки са пасивни охлаждащи устройства, които са проектирани да разсейват топлината далеч от усилвателя. Те работят, като увеличават повърхността на усилвателя, което му позволява да прехвърля топлина по -ефективно в заобикалящата среда.
• Вентилатори и охладителни системи:В някои случаи може да се наложи да използвате активни системи за охлаждане, като вентилатори или течно охлаждане, за да поддържате температурата на усилвателя под контрол. Тези системи могат да осигурят по-ефективно охлаждане от самото радиаторът, особено в приложения с висока мощност.
• Топлинна изолация:Топлинната изолация включва отделяне на усилвателя от други компоненти, генериращи топлин в системата. Това може да помогне за намаляване на количеството топлина, което се прехвърля на усилвателя и поддържа температурата му в безопасен диапазон.

Компенсирани компоненти на температурата

В допълнение към техниките за подразбиране и термичното управление, можете да използвате и температурни компенсирани компоненти във вашите RF усилватели. Тези компоненти са проектирани да имат електрически свойства, които се променят по начин, който компенсира ефектите на температурата.

Например, можете да използвате температурни компенсирани резистори или кондензатори в веригата на усилвателя. Тези компоненти могат да помогнат за поддържане на постоянно усилване и намаляване на ефектите на температурата върху работата на усилвателя.

Обратни бримки

Контурите за обратна връзка са друг ефективен начин за компенсиране на температурните ефекти при RF усилвателите. Контур за обратна връзка е схема, която използва част от изходния сигнал за контрол на входния сигнал. Чрез коригиране на сигнала за обратна връзка можете да противодействате на промените в работата на усилвателя, причинени от колебанията на температурата.

Например, в отрицателен усилвател за обратна връзка, изходният сигнал се подава обратно към входа с фазово изместване от 180 градуса. Това помага да се намали усилването на усилвателя и да се стабилизира работата му в широк температурен диапазон.

Избор на правилния метод за компенсация

Що се отнася до компенсирането на температурните ефекти в RF усилвателите, няма разтвор за един размер. Най -добрият метод за вас ще зависи от различни фактори, включително вида на усилвателя, диапазон на работна температура и специфичните изисквания на вашето приложение.

Ето някои неща, които трябва да вземете предвид при избора на метод за компенсация:

• Разходи:Някои методи за компенсация, като например използването на компенсирани от температурата компоненти, могат да бъдат по-скъпи от други. Ще трябва да претегляте цената на метода на компенсация спрямо ползите, които предоставя.
• Сложност:Някои методи за компенсация, като използването на контури за обратна връзка, могат да бъдат по -сложни от други. Ще трябва да вземете предвид техническата си експертиза и наличните за вас ресурси при избора на метод за компенсация.
• Изисквания за изпълнение:Изискванията за изпълнение на вашето приложение също ще играят роля за определяне на най -добрия метод на компенсация. Например, ако се нуждаете от усилвател с висока печалба с нисък шум, може да се наложи да използвате по-сложен метод за компенсация.

Заключение

Компенсирането на температурните ефекти в RF усилвателите е от съществено значение за осигуряване на тяхната надеждна работа в широк спектър от приложения. Използвайки техники за отклонение, термично управление, компенсирани температури компоненти и контури за обратна връзка, можете да противодействате на промените в електрическите свойства на полупроводниковите устройства, причинени от температурните колебания и да поддържате усилвателите ви да работят в най-добрия случай.

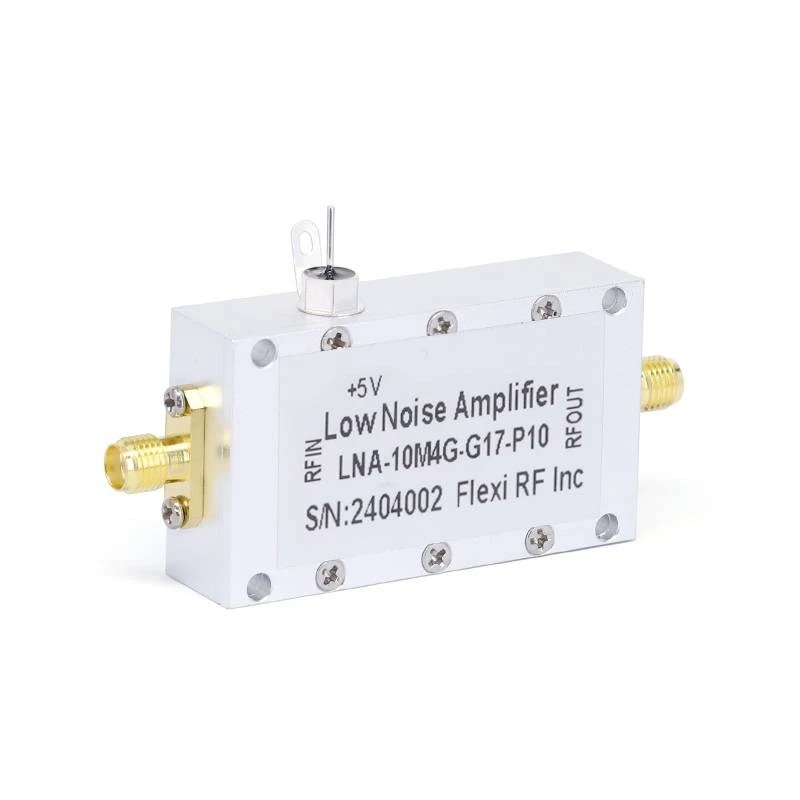

Ако сте на пазара за RF усилватели, които са проектирани да се представят добре в широк температурен диапазон, не забравяйте да проверите нашитеНиски усилватели на шума. Нашите усилватели са изградени с помощта на най -новата технология и са проектирани да осигурят отлична производителност и надеждност, независимо каква е температурата.

Ако имате някакви въпроси или искате да обсъдите вашите специфични изисквания, моля, не се колебайте да се свържете. Ще се радваме да ви помогнем да намерите правилните RF усилватели за вашето приложение и да ви предоставим необходимата поддръжка, за да осигурите тяхната успешна работа.

ЛИТЕРАТУРА

• Razavi, B. (2017). RF микроелектроника. Prentice Hall.
• Gonzalez, G. (2018). Микровълнови транзисторни усилватели: анализ и дизайн. Prentice Hall.
• Pozar, DM (2019). Микровълново инженерство. Уайли.
