Как да осигурим стабилността на RF усилвател?

Йо, колеги ентусиасти на RF! Като доставчик на RF усилватели, видях от първа ръка колко е важно да поддържате тези лоши момчета стабилни. В този блог ще споделя някои съвети как да осигуря стабилността на RF усилвател.

Да започнем с основите. Каква точно е стабилността в RF усилвател? Е, по -просто казано, стабилен усилвател е този, който не се колебае или ходи на сеньора при нормални работни условия. Колебанията могат да объркат сигнала, да причинят смущения и дори да повредят самия усилвател. Така че, ние определено искаме да избегнем това.

1. Правилен избор на компоненти

Първата стъпка за осигуряване на стабилност на усилвателя е избора на правилните компоненти. Това включва транзистори, резистори, кондензатори и индуктори. Всеки компонент играе жизненоважна роля за производителността на усилвателя и използването на ниско качество или несъответстващи части може да доведе до нестабилност.

За транзисторите трябва да разгледаме параметри като печалба, цифра на шума и обработка на мощността. Транзистор с твърде висок усилване може да направи усилвателя предразположен към трептения. От друга страна, транзистор с ниско усилване може да не осигури достатъчно усилване. Също така трябва да разгледаме честотния обхват на транзистора. Тя трябва да е подходяща за работна честота на нашия усилвател.

Резисторите, кондензаторите и индукторите се използват за отклонение, свързване и съвпадение. Например, отклоняващите се резистори задават операционната точка на постоянен ток на транзистора. Ако тези резистори не са избрани правилно, транзисторът може да не работи в желания регион, което води до нестабилност. Кондензаторите и индукторите се използват за съвпадение на импеданс. Доброто съвпадение на импеданса между усилвателя и натоварването помага да се прехвърли ефективно мощността и намалява шансовете за отражения, което може да причини трептения.

2. Съпоставяне на вход и изход

Съпоставянето на импеданса е супер важно за стабилността на усилвателя. Когато импедансите на вход и изход на усилвателя са съпоставени съответно с импедансите на източника и натоварването, можем да сведем до минимум отраженията. Отраженията могат да причинят стоящи вълни в усилвателя, което може да доведе до трептения.

Можем да използваме различни техники за съвпадение на импеданс, като например използване на съвпадащи мрежи. Тези мрежи могат да бъдат съставени от кондензатори и индуктори. Например, обикновена L - мрежа може да се използва за съвпадение на импеданс на натоварване с изходния импеданс на усилвателя. Има и по -сложни съвпадащи мрежи като Pi - Network и T - Network, които могат да осигурят по -добро съвпадение в по -широк честотен диапазон.

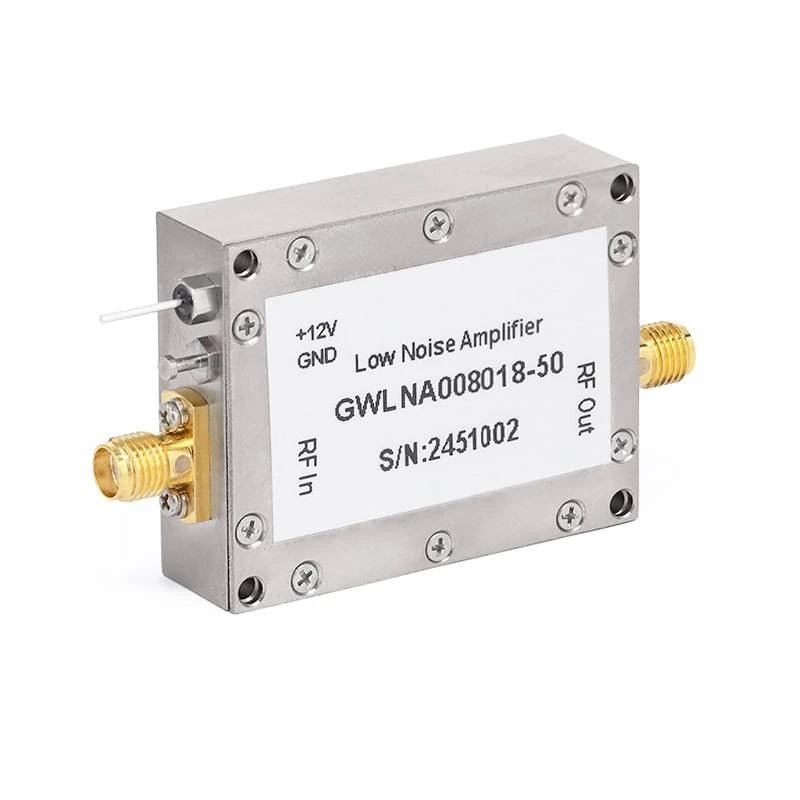

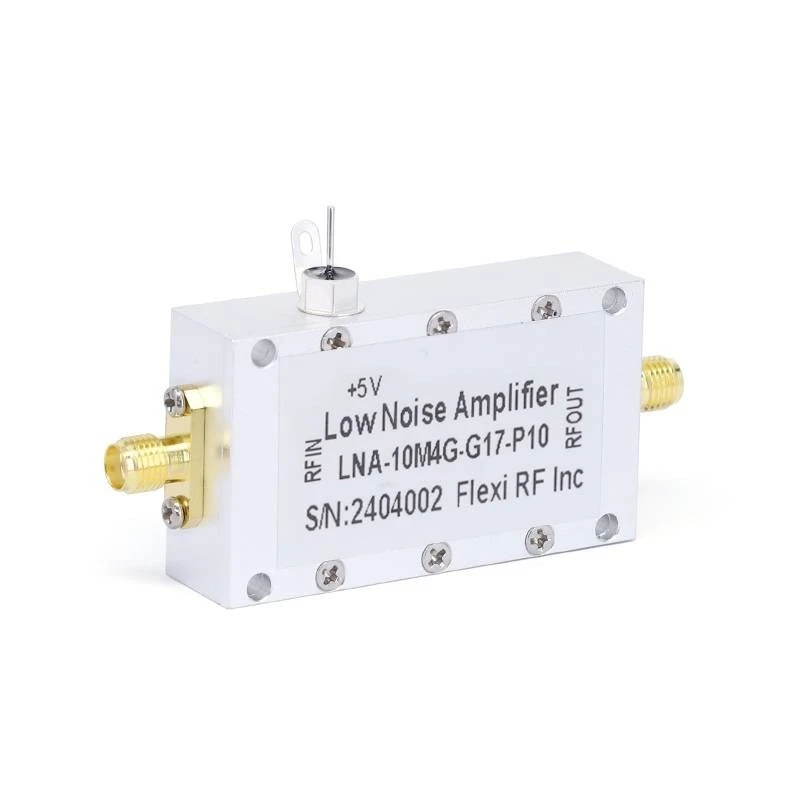

В нашата компания ние предлагаме редица RF усилватели с отлично съвпадение на вход и изход. Вижте нашите220GHz усилватели с нисък шум,90GHz усилватели с нисък шуми18GHz усилватели с нисък шум. Тези усилватели са проектирани с подходящи съвпадащи мрежи, за да се осигури стабилна работа.

3. Свързващи вериги

Намерението е друг ключов фактор за стабилността на усилвателя. Схемата за отклонение задава операционната точка на постоянен ток на транзистора. Стабилната схема за отклонение гарантира, че транзисторът работи в линейната област, където може да осигури последователно усилване.

Съществуват различни видове схеми за пристрастия, като фиксирани - пристрастия, самостоятелно пристрастие и отклонение на напрежението - разделител. Напрежението на напрежението - Разделителите са една от най -често използваните отклоняващи вериги, тъй като осигурява добра стабилност в широк спектър от работни условия. Той използва два резистора за разделяне на захранващото напрежение и задава основното напрежение на транзистора.

Когато проектираме схемата за отклонение, трябва да разгледаме фактори като температурни промени. Транзисторите са чувствителни към температурата и техните характеристики могат да се променят с температура. Добрата схема за отклонение трябва да може да компенсира тези температурни промени и да поддържа операционната точка стабилна.

4. Оформление на PCB

Оформлението на печатаната платка (PCB) може да окаже голямо влияние върху стабилността на усилвателя. Лошо проектирано оформление на PCB може да въведе нежелани паразитни капацитети и индуктиви, които могат да причинят трептения.

Трябва да обърнем внимание на следните точки, когато проектираме оформлението на PCB:

• Поставяне на компоненти: Поставете компонентите близо заедно, за да сведете до минимум дължината на взаимосвързаните следи. Дългите следи могат да действат като антени и да излъчват електромагнитна енергия, което може да причини смущения и нестабилност.
• Заземяване: Правилната схема за заземяване е от съществено значение. Трябва да използваме едно -точкова земя или конфигурация на звезда -заземяване, за да избегнем земните бримки. Наземните бримки могат да въведат шум и да причинят нестабилност в усилвателя.
• Разединяване на захранването: Използвайте кондензатори за отделяне в близост до захранващите щифтове на компонентите. Тези кондензатори помагат да се филтрират високочестотен шум от захранването и да се предотвратят да повлияят на производителността на усилвателя.

5. Обратна връзка

Обратната връзка може да се използва за подобряване на стабилността на усилвателя. Има два типа обратна връзка: положителна обратна връзка и отрицателна обратна връзка. Положителната обратна връзка може да увеличи усилването на усилвателя, но той също може да направи усилвателя нестабилен. Отрицателната обратна връзка, от друга страна, може да намали усилването, но да подобри стабилността, линейността и честотната лента на усилвателя.

Можем да използваме отрицателна обратна връзка, за да контролираме усилването на усилвателя и да намалим ефектите от вариациите на параметрите. Например, можем да използваме резистор в пътя за обратна връзка, за да зададем усилването на усилвателя. Чрез коригиране на стойността на този резистор можем да контролираме количеството отрицателна обратна връзка и по този начин усилването на усилвателя.

6. Термично управление

Топлината може да окаже значително влияние върху стабилността на усилвателя. С увеличаването на температурата на усилвателя характеристиките на компонентите могат да се променят, което може да доведе до нестабилност.

Трябва да гарантираме правилното термично управление на усилвателя. Това може да стане чрез използване на радиаторни минки, вентилатори или други охлаждащи устройства. Топлинните мивки се използват за разсейване на топлината, генерирана от компонентите. Те увеличават повърхността на компонента, което му позволява да прехвърля топлина по -ефективно в заобикалящата среда. Феновете могат да се използват за увеличаване на въздушния поток над радиатора, като допълнително подобряват ефективността на охлаждане.

7. Тестване и мониторинг

След като усилвателят е проектиран и изграден, трябва да тестваме и наблюдаваме неговата производителност. Можем да използваме различно тестово оборудване, като спектър анализатори, мрежови анализатори и осцилоскопи, за да измерим усилването на усилвателя, честотната реакция и стабилността.

По време на процеса на тестване можем да потърсим признаци на нестабилност, като трептения или ненормални честотни реакции. Ако открием някакви проблеми, можем да направим корекции на дизайна или компонентите на усилвателя, за да подобрим неговата стабилност.

Също така трябва да наблюдаваме производителността на усилвателя във времето. Фактори на околната среда като температура и влажност могат да се променят и тези промени могат да повлияят на стабилността на усилвателя. Чрез наблюдение на производителността на усилвателя, можем да открием всякакви промени рано и да предприемем коригиращи действия.

В заключение, гарантирането на стабилността на RF усилвателя изисква комбинация от подходящ избор на компоненти, съвпадение на импеданс, отклонение, оформление на PCB, обратна връзка, термично управление и тестване. В нашата компания ние вземаме предвид всички тези фактори при проектирането и производството на нашите RF усилватели. Ние се ангажираме да предоставяме висококачествени, стабилни RF усилватели на нашите клиенти.

Ако се интересувате от закупуване на RF усилватели или имате някакви въпроси относно стабилността на усилвателя, не се колебайте да се свържете с нас. Тук сме, за да ви помогнем да намерите най -доброто решение за вашите нужди.

ЛИТЕРАТУРА

• Гонсалес, Гилермо. Микровълнови транзисторни усилватели: анализ и дизайн. Prentice Hall, 1997.
• Позар, Дейвид М. Микровълнова инженерство. Wiley, 2011.
