Как да съпоставим изходния импеданс на RF усилвател?

Здравейте! Като доставчик на RF усилватели, напоследък получавам куп въпроси за това как да съгласувам изходния импеданс на RF усилвател. Това е ключова тема и аз се радвам да споделя някои прозрения с вас.

Първо, нека поговорим защо съвпадението на импеданса е толкова голямо нещо. В света на радиочестотните усилватели съвпадението на импеданса е като намирането на идеалния партньор за танц. Когато изходният импеданс на усилвателя съответства на импеданса на товара (устройството, към което е свързан), той осигурява максимален трансфер на мощност. Това означава, че извличате максимума от вашия усилвател и намалявате отраженията на сигнала. Отразяването на сигнала може да причини всякакви главоболия, като намалена ефективност, повишен шум и дори повреда на вашия усилвател.

И така, как се справяте с изходния импеданс на RF усилвател? Е, има няколко различни метода и аз ще ви преведа през някои от най-често срещаните.

1. Използване на съвпадаща мрежа

Един от най-популярните начини за съпоставяне на импеданса е чрез използване на съвпадаща мрежа. Съгласуващата мрежа е верига, която е проектирана да трансформира импеданса на усилвателя, за да съответства на импеданса на товара. Има няколко вида съвпадащи мрежи, но две от най-често срещаните са L-мрежата и Pi-мрежата.

L-мрежата е прост и ефективен начин за съгласуване на импеданса. Състои се от два реактивни компонента (индуктори или кондензатори), подредени в L-форма. Стойностите на тези компоненти се изчисляват въз основа на входния и изходния импеданс, които се опитвате да съпоставите. Например, ако вашият усилвател има изходен импеданс от 50 ома и товарът ви има импеданс от 25 ома, L-мрежата може да бъде проектирана да трансформира импеданса от 50 ома в 25 ома.

Pi-мрежата е малко по-сложна от L-мрежата, но предлага повече гъвкавост. Състои се от три реактивни компонента, подредени във форма на Пи. Pi-мрежата може да се използва за съпоставяне на по-широк диапазон от импеданси и може също така да предостави някои възможности за филтриране.

Когато проектирате съответстваща мрежа, е важно да използвате висококачествени компоненти. Компонентите с лошо качество могат да доведат до загуби и да повлияят на производителността на вашата съвпадаща мрежа. Можете да намерите някои страхотни радиочестотни компоненти от надеждни доставчици, които наистина могат да направят разлика в работата на вашия усилвател.

2. Настройка на усилвателя

Друг начин за съпоставяне на изходния импеданс е чрез настройка на самия усилвател. Някои RF усилватели имат регулируеми компоненти, които ви позволяват да настроите фино изходния импеданс. Това може да бъде чудесен вариант, ако трябва да направите малки корекции на импеданса, за да постигнете по-добро съответствие.

Например, някои усилватели имат регулируеми настройки на отклонението, които могат да повлияят на изходния импеданс. Чрез регулиране на отклонението можете да промените работната точка на усилвателя и потенциално да подобрите съответствието на импеданса. Въпреки това е важно да бъдете внимателни, когато настройвате усилвателя, тъй като извършването на грешни настройки може да доведе до работа на усилвателя извън неговите спецификации и потенциално да го повреди.

3. Използване на трансформатор

Трансформаторите също могат да се използват за съгласуване на импеданса. Трансформаторът работи чрез промяна на нивата на напрежение и ток между две вериги, което може ефективно да промени импеданса. Например, понижаващ трансформатор може да се използва за намаляване на импеданса на изхода на усилвателя, за да съответства на товар с по-нисък импеданс.

Трансформаторите имат някои предимства пред другите методи за съвпадение. Те могат да осигурят изолация между усилвателя и товара, което може да бъде полезно в някои приложения. Те също имат широка честотна лента, което означава, че могат да работят добре в диапазон от честоти. Трансформаторите обаче могат да бъдат обемисти и скъпи, особено за приложения с висока мощност.

4. Избор на правилния усилвател

Един от най-простите начини да осигурите добро съвпадение на импеданса е да изберете усилвател, който вече има изходен импеданс, който е близък до импеданса на вашия товар. В нашата компания предлагаме широка гама от RF усилватели с различни изходни импеданси, за да отговарят на различни приложения.

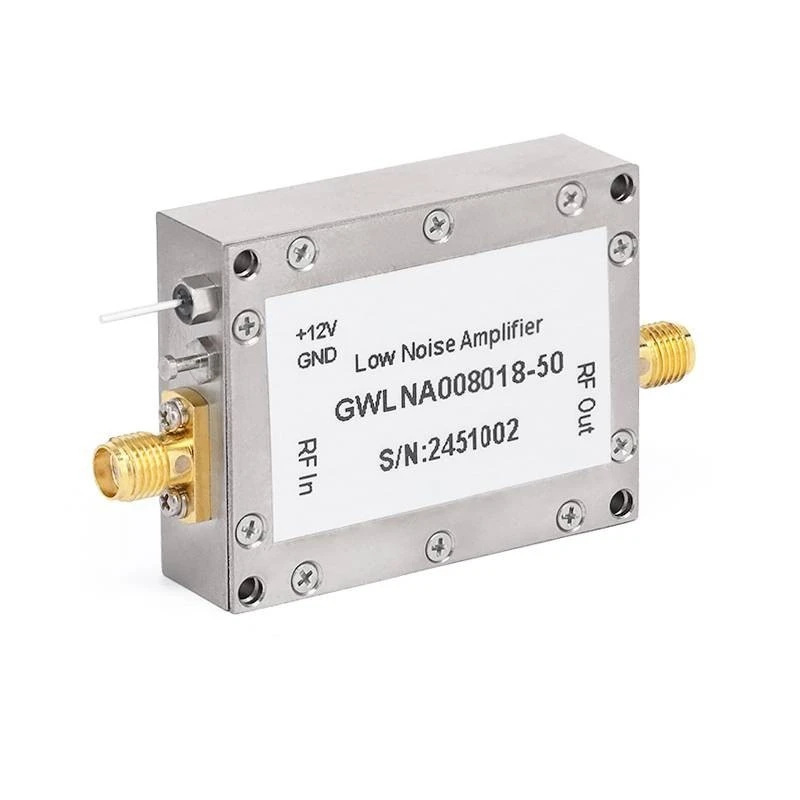

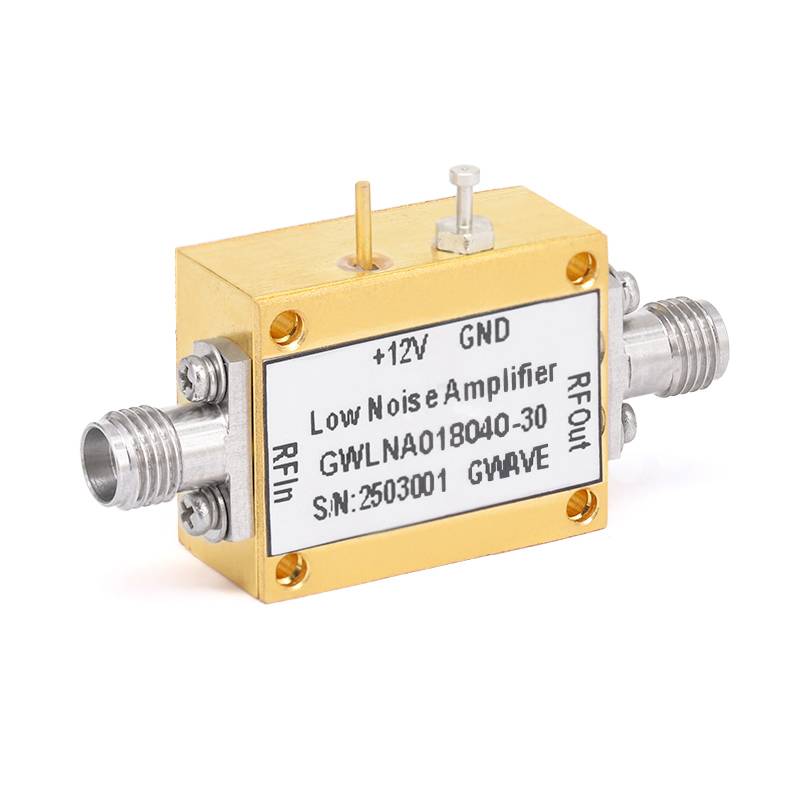

Например, ако работите върху проект, който изисква усилвател с ниско ниво на шум с изходен импеданс от 50 ома, ние имаме няколко страхотни опции. Вижте нашите40GHz нискошумни усилватели,18 GHz нискошумни усилватели, и50 GHz нискошумни усилватели. Тези усилватели са проектирани да осигурят отлична производителност и се предлагат с различни изходни импеданси, за да отговорят на вашите нужди.

Тестване и проверка

След като приложите метод за съответствие на изходния импеданс, важно е да тествате и потвърдите резултатите. Можете да използвате мрежов анализатор, за да измерите импеданса и коефициента на отражение на усилвателя и товара. Коефициентът на отражение е мярка за това каква част от сигнала се отразява обратно от товара. Ниският коефициент на отражение показва добро съответствие на импеданса.

Ако установите, че съвпадението на импеданса не е толкова добро, колкото бихте искали, може да се наложи да направите някои корекции на вашата съвпадаща мрежа или настройките на усилвателя. Може да са необходими малко опити и грешки, за да получите перфектното съвпадение, но си струва усилието, за да осигурите оптимална производителност на вашата RF система.

Заключение

Съответствието на изходния импеданс на RF усилвател е важна стъпка за осигуряване на производителност и ефективност на вашата RF система. Независимо дали изберете да използвате мрежа за съвпадение, да настроите усилвателя, да използвате трансформатор или да изберете правилния усилвател от самото начало, има няколко налични метода, които да ви помогнат да постигнете добро съответствие на импеданса.

Ако все още имате проблеми със съгласуването на импеданса или ако търсите подходящия RF усилвател за вашия проект, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите най-добрите решения за вашите RF нужди. Независимо дали сте любител, който работи върху малък проект, или сте професионалист в бранша, ние разполагаме с експертизата и продуктите, за да ви подкрепим. Така че не се колебайте да се свържете с нас за повече информация и да започнем дискусия относно вашите изисквания за RF усилвател.
