Как да тествам работата на RF циркулаторите?

Тестването на работата на RF циркулаторите е решаваща стъпка за осигуряване на тяхното качество и надеждност, особено за доставчик като нас. RF циркулаторите са пасивни три или четири порта устройства, които позволяват на RF сигналите да текат в определена посока, обикновено по цикличен начин. В този блог ще проучим различните методи и съображения за тестване на работата на RF циркулаторите.

Разбиране на основите на RF циркулаторите

Преди да се задълбочите в методите за тестване, е важно да имате ясно разбиране за това какви са RF циркулаторите и как работят. RF циркулаторите са проектирани да изолират различни части на RF система, като предотвратяват отражения и осигуряват ефективен поток на сигнала. Те обикновено се използват в приложения като радарни системи, безжични комуникационни мрежи и микровълново оборудване.

Основният принцип на RF циркулатор се основава на взаимодействието между магнитното поле и RF сигнала. Когато RF сигнал влезе в един порт на циркулатора, той е насочен към следващия порт в предварително определена последователност. Това свойство прави циркулаторите полезни за разделяне на пътища за предаване и получаване в RF системи.

Основни параметри на производителността

Има няколко ключови параметъра на ефективността, които трябва да бъдат тествани при оценка на RF циркулатор. Тези параметри включват загуба на вмъкване, изолация, загуба на възвръщаемост и изместване на фазата.

1. Загуба на вмъкване
   Загубата на вмъкване е количеството мощност, която се губи, когато RF сигнал преминава през циркулатора. Обикновено се измерва в децибели (dB). Ниска загуба на вмъкване е желателна, тъй като показва, че циркулаторът е ефективен при предаването на RF сигнала. За измерване на загубата на вмъкване се използва генератор на сигнали за изпращане на известен RF сигнал в един порт на циркулатора и захранващ електромер се използва за измерване на мощността в изходния порт. Разликата между входната мощност и изходната мощност е загубата на вмъкване.

2. Изолация
   Изолацията е мярката за това колко добре циркулаторът разделя сигналите между различни портове. Измерва се и в db. Високата изолация е важна за предотвратяване на смущения между различните части на RF системата. За измерване на изолацията се прилага сигнал към един порт и се измерва мощността на нелепен порт. Съотношението на входната мощност към мощността в неселищния порт дава стойността на изолацията.

3. Загуба на връщане
   Загубата на възвръщаемост е мярка за количеството мощност, което се отразява обратно от циркулатора. Това е индикация за това колко добре се съчетава циркулаторът с импеданса на свързаната RF система. Високата загуба на възвръщаемост е желателна, тъй като означава, че по -малко мощност се отразява. Загубата на връщане може да бъде измерена с помощта на мрежов анализатор, който изпраща пометено RF сигнал в циркулатора и измерва отразения сигнал.

4. Фазово изместване
   Фазовото изместване е промяната във фазата на RF сигнала, когато преминава през циркулатора. Важно е при приложения, когато фазата на сигнала трябва да бъде контролирана, например в поетапно -масивни антени. Фазовото изместване може да бъде измерено с помощта на векторния мрежов анализатор, който може да измери както величината, така и фазата на RF сигнала.



Оборудване за тестване

За да се тества работата на RF циркулаторите, са необходими няколко вида оборудване. Те включват генератори на сигнали, електромери, мрежови анализатори и анализатори на спектър.

1. Генератори на сигнали
   Генераторите на сигнали се използват за генериране на RF сигнали със специфични честоти, амплитуди и формати на модулация. Те са от съществено значение за тестване на загубата на вмъкване и изолирането на RF циркулатори. Добрият генератор на сигнали трябва да има широк честотен диапазон, стабилност на високата мощност на изхода и нисък фазов шум.

2. Електромери
   Захранващите електромери се използват за измерване на силата на RF сигнала. Те се използват заедно с генераторите на сигнали за измерване на загубата и изолацията на вмъкването. Еледумичният метър трябва да има висока точност и широк динамичен обхват.

3. Мрежови анализатори
   Мрежовите анализатори са най -универсалното оборудване за тестване за RF циркулатори. Те могат да измерват загубата на вмъкване, изолацията, загубата на възвръщаемост и фазовото изместване едновременно. Мрежов анализатор изпраща пометено RF сигнал в циркулатора и измерва предаваните и отразени сигнали при различни честоти. Той може също да показва резултатите в различни формати, като например Smith Charts и графики за честотна реакция.

4. Спектър анализатори
   Анализаторите на спектъра се използват за анализ на честотния спектър на RF сигнала. Те могат да се използват за откриване на всички нежелани сигнали или хармоници, генерирани от циркулатора. Спектър анализатор може да покаже мощността на сигнала като функция на честотата, което позволява лесно идентифициране на всякакви проблеми, свързани с честотата.

Процедури за тестване

Тестването на RF циркулатори обикновено включва следните стъпки:

1. Първоначална настройка
   Преди да започне тестването, тестовото оборудване трябва да бъде калибрирано, за да се осигурят точни измервания. Циркулаторът трябва да бъде правилно свързан към оборудването за тестване, а импедансът на системата трябва да бъде съпоставен с импеданса на циркулатора.

2. Измерване на загубата на вмъкване
   Генератор на сигнали е зададен на специфична честота и амплитуда и сигналът се изпраща в един порт на циркулатора. Използва се електромер за измерване на мощността в изходния порт. Загубата на вмъкване се изчислява чрез изваждане на изходната мощност от входната мощност. Това измерване се повтаря при различни честоти, за да се получи честотата на загубата на вмъкване.

3. Измерване на изолацията
   Сигнал се прилага към един порт на циркулатора, а мощността на неселищния порт се измерва с помощта на електромер. Изолацията се изчислява като съотношението на входната мощност към мощността на неселищния порт. Подобно на загубата на вмъкване, изолацията се измерва при различни честоти за получаване на честота на изолация.

4. Измерване на загубата на връщане
   Мрежов анализатор се използва за измерване на загубата на възвръщаемост. Мрежовият анализатор изпраща пометено RF сигнал в циркулатора и се измерва отразеният сигнал. Загубата на връщане се показва на мрежовия анализатор като функция на честотата.

5. Измерване на фазовото изместване
   За измерване на фазовото изместване се използва векторния мрежов анализатор. Анализаторът на векторната мрежа измерва както величината, така и фазата на RF сигнала, докато преминава през циркулатора. Фазовото изместване се изчислява като разликата във фазата между входните и изходните сигнали.

Съображения за тестване

При тестване на RF циркулатори има няколко съображения, които трябва да бъдат взети под внимание.

1. Условия на околната среда
   Производителността на RF циркулаторите може да бъде повлияна от условията на околната среда като температура, влажност и вибрации. Следователно тестването трябва да се извършва при контролирани условия на околната среда, за да се осигурят точни и повтарящи се резултати.

2. Загуби на кабел
   Кабелите, използвани за свързване на циркулатора към тестовото оборудване, могат да въведат загуби и фазови смени. Тези загуби трябва да се вземат предвид при изчисляване на параметрите на производителността на циркулатора. Препоръчва се да се използват висококачествени кабели с ниски загуби и стабилни фазови характеристики.

3. Честотен диапазон на тестване
   Честотният диапазон на тестване трябва да покрие целия диапазон на работна честота на циркулатора. Това гарантира, че циркулаторът се представя добре през предвидената си честотна спектър.

Заключение

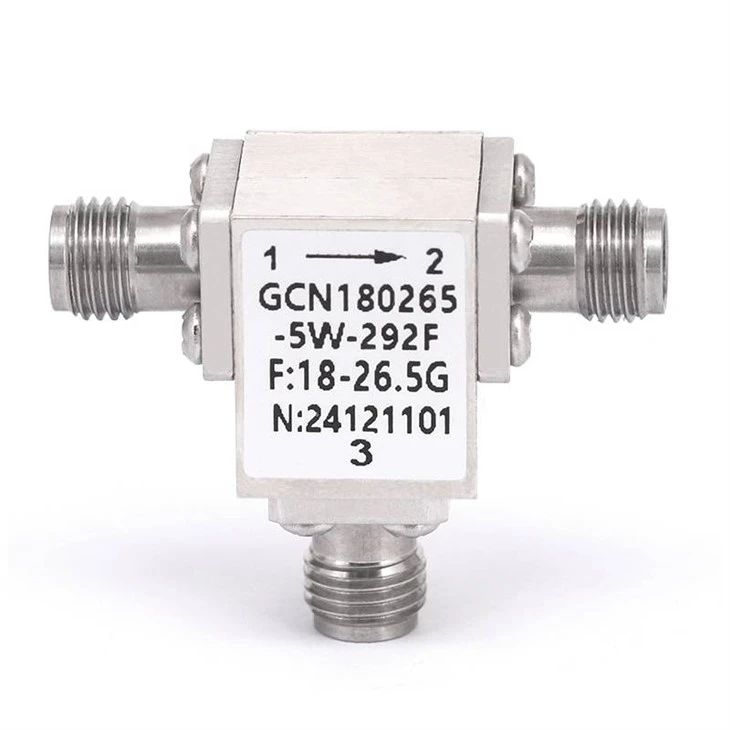

Тестването на работата на RF циркулаторите е сложен, но съществен процес за осигуряване на тяхното качество и надеждност. Чрез измерване на ключовите параметри на ефективността като загуба на вмъкване, изолация, загуба на възвръщаемост и изместване на фазата можем да гарантираме, че нашитеRF коаксиални циркулаториотговарят на най -високите стандарти. В нашата компания ние се ангажираме да предоставяме висококачествени RF циркулатори, които са добре тествани, за да осигурим оптимална ефективност.

Ако се нуждаете от RF циркулатори за вашата RF система, ви каним да се свържете с нас за дискусия за обществени поръчки. Екипът ни от експерти е готов да ви помогне да изберете правилните циркулатори за вашето конкретно приложение и да отговори на всички въпроси, които може да имате.

ЛИТЕРАТУРА

• Pozar, DM (2011). Микровълново инженерство. Уайли.
• Collin, Re (2001). Основи за микровълново инженерство. Уайли.
