Какви са предимствата и недостатъците на RF усилвателите от клас A?

Здравейте! Като доставчик на радиочестотни усилватели се занимавам с тези изящни устройства от известно време. Днес ще се потопя в света на радиочестотните усилватели от клас A и ще говоря за техните предимства и недостатъци.

Нека започнем с добрите неща - предимствата на RF усилвателите клас A. Първо, те предлагат отлична линейност. Линейността е голяма работа в RF усилвателите, защото това означава, че изходният сигнал е точно възпроизвеждане на входния сигнал. С други думи, има много малко изкривяване. Това е изключително важно в приложения, където прецизността на сигнала е от решаващо значение, като например в аудио системи от висок клас или някои видове комуникационни системи. Например, ако се опитвате да предадете сложен радиосигнал с много различни честоти, усилвател от клас А ще се погрижи всички тези честоти да излязат на другия край, без да се объркат.

Друго страхотно нещо за RF усилвателите клас A е тяхното ниско хармонично изкривяване. Хармониците са нежелани честоти, които са кратни на оригиналната честота на сигнала. Когато имате голямо хармонично изкривяване, това може да причини смущения с други сигнали в същия честотен диапазон. Усилвателите от клас A свеждат тези хармоници до минимум, което е огромен плюс в претъпкани RF среди.

Усилвателите от клас А също имат сравнително прост дизайн. В сравнение с някои други класове радиочестотни усилватели, те са по-лесни за разбиране и изграждане. Тази простота може да доведе до по-ниски разходи за разработка и по-кратки цикли на проектиране. Ако сте малък производител или любител, това може да бъде истинско предимство. Не е нужно да сте ракетен учен, за да накарате усилвател от клас А да работи.

Сега нека поговорим за честотната характеристика. RF усилвателите от клас A обикновено имат широка и плоска честотна характеристика. Това означава, че те могат да усилват сигнали в широк диапазон от честоти без значителна загуба на печалба. Независимо дали работите с нискочестотни RF сигнали или високочестотни, усилвател от клас A може да се справи доста добре с тях. Например нашата18 GHz нискошумни усилвателиса проектирани да се възползват от възможностите на широката честотна характеристика на усилвателите от клас А, за да осигурят отлична производителност в диапазона от 18 GHz.

Въпреки това, като всяка друга технология, RF усилвателите от клас A не са само слънчеви лъчи и дъги. Има някои съществени недостатъци, които трябва да знаете.

Един от най-големите недостатъци е ниската им ефективност. Усилвателите от клас А са известни с това, че са гладни за енергия. Те работят с активното устройство (обикновено транзистор), което провежда през цялото време, дори когато няма входен сигнал. Тази постоянна проводимост означава, че много енергия се губи като топлина. Всъщност, в усилвател от клас А максималната теоретична ефективност е само 50%, но в реални приложения често е много по-ниска, понякога около 20 - 30%. Това е основен проблем при устройства, захранвани от батерии, или в приложения, където консумацията на енергия е критичен фактор. Например, ако създавате преносимо радиочестотно устройство, високата консумация на енергия на усилвател от клас А може бързо да изтощи батерията, намалявайки времето за работа на устройството.

Топлината, генерирана от усилватели от клас А, не е само проблем с консумацията на енергия; това също е проблем за надеждността. Прекомерната топлина може да доведе до разграждане на компонентите в усилвателя с течение на времето, което води до по-кратък живот и по-чести повреди. Трябва да инвестирате в добри решения за поглъщане на топлина, за да поддържате усилвателя хладен, което увеличава общата цена и сложността на системата.

Друг недостатък е ограничената мощност. Усилвателите от клас А не са подходящи за приложения с висока мощност. Поради ниската им ефективност и проблемите с разсейването на топлината е трудно да се накара усилвател от клас А да достави голямо количество мощност. Ако трябва да усилите сигнал до много високо ниво на мощност, може да се наложи да потърсите други класове усилватели, като клас B или клас C.

По отношение на разходите, докато дизайнът на усилватели от клас А е сравнително прост, общата цена все още може да бъде висока. Нуждата от висококачествени компоненти за осигуряване на добра линейност и ниско изкривяване, заедно с цената на решенията за поглъщане на топлина, може да се добави. Това може да направи усилвателите от клас А по-малко привлекателни за чувствителни към разходите приложения.

Нека поговорим и за размера. Поради изискванията за поглъщане на топлина и необходимостта от по-големи захранвания, за да се справят с високата консумация на енергия, усилвателите от клас А обикновено са по-обемисти от другите видове усилватели. Това може да е проблем в приложения, където пространството е ограничено, като например в някои видове мобилни устройства или компактни RF системи.

Сега, дори и с тези недостатъци, все още има много ситуации, в които RF усилвателите от клас A блестят. Например, в приложения, където качеството на сигнала е основен приоритет, като в някои научноизследователско оборудване или аудио системи от висок клас, предимствата на линейността и ниското изкривяване надделяват над недостатъците на ниската ефективност и високата цена.

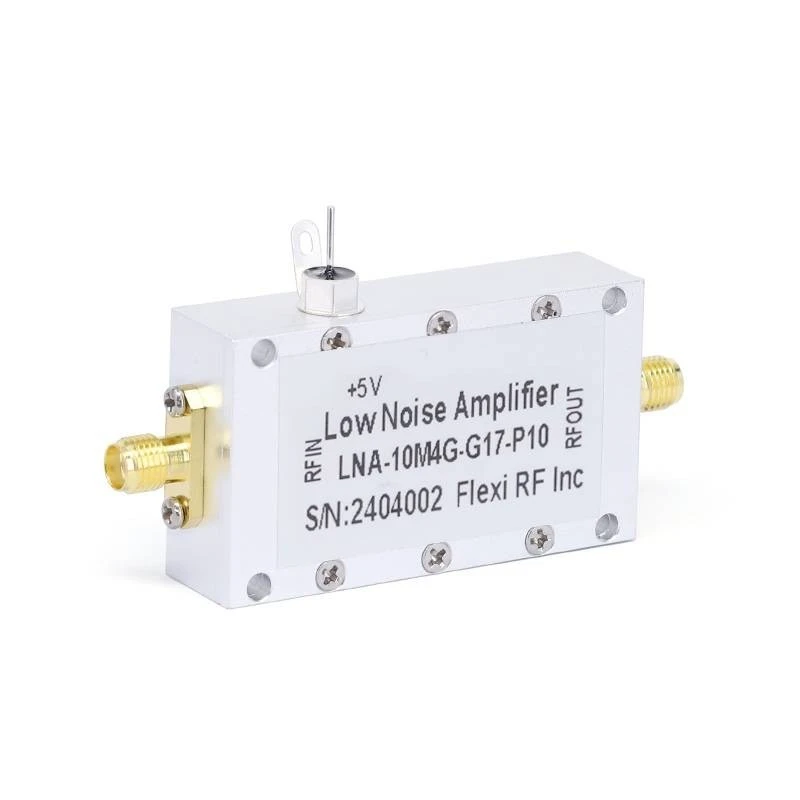

Ако се интересувате от нашите RF усилватели, ние също предлагаме90GHz нискошумни усилвателии170 GHz нискошумни усилватели. Тези продукти са предназначени да отговорят на специфичните нужди на високочестотни приложения, като се възползват от уникалните характеристики на усилвателите от клас А, като същевременно се опитват да смекчат някои от недостатъците.

Така че, ако сте на пазара за RF усилватели и обмисляте усилватели от клас A, важно е внимателно да претеглите плюсовете и минусите. Помислете за вашите специфични изисквания за приложение, като консумация на енергия, качество на сигнала и цена. Ако имате някакви въпроси или искате да обсъдите допълнително вашите нужди, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите най-доброто решение за RF усилвател за вашия проект. Независимо дали сте голям производител или дребен любител, ние разполагаме с експертизата и продуктите, за да отговорим на вашите нужди. Нека започнем разговор и да видим как можем да работим заедно, за да ви осигурим правилния RF усилвател за вашата ситуация.

Референции

• „Дизайн на RF усилвател“ от Крис Боуик
• „Микровълнова техника“ от Дейвид М. Позар
