Какви са приложенията на RF изолаторите с групирани елементи?

Здравейте! Като доставчик на радиочестотни изолатори съм изключително въодушевен да се потопя в света на групираните радиочестотни изолатори и да разговарям за страхотните им приложения. И така, какво точно представляват RF изолатори с групирани елементи? Е, те са пасивни устройства с два порта, които пропускат радиочестотни сигнали в една посока, докато ги блокират в обратната посока. Това еднопосочно свойство ги прави задължителни в много радиочестотни и микровълнови системи.

Безжични комуникационни системи

Нека да започнем с безжичните комуникационни системи. В днешния свят всички ние се стремим да останем свързани, независимо дали става дума за нашите смартфони, таблети или смарт часовници. RF изолаторите с групирани елементи играят решаваща роля в тези системи.

В базова станция, например, изолаторът се поставя между усилвателя на мощността (PA) и антената. PA изпомпва високомощен RF сигнал, за да изпрати данни по ефира. Но понякога може да има отражения, които се връщат от антената поради несъответствие на импеданса или фактори на околната среда. Тези отражения могат да повлияят на производителността на PA, причинявайки прегряване или дори повреда. Това е мястото, където се намесва RF изолаторът с групирани елементи. Той абсорбира отразената мощност, защитавайки PA и гарантирайки, че сигналът излиза гладко към антената.

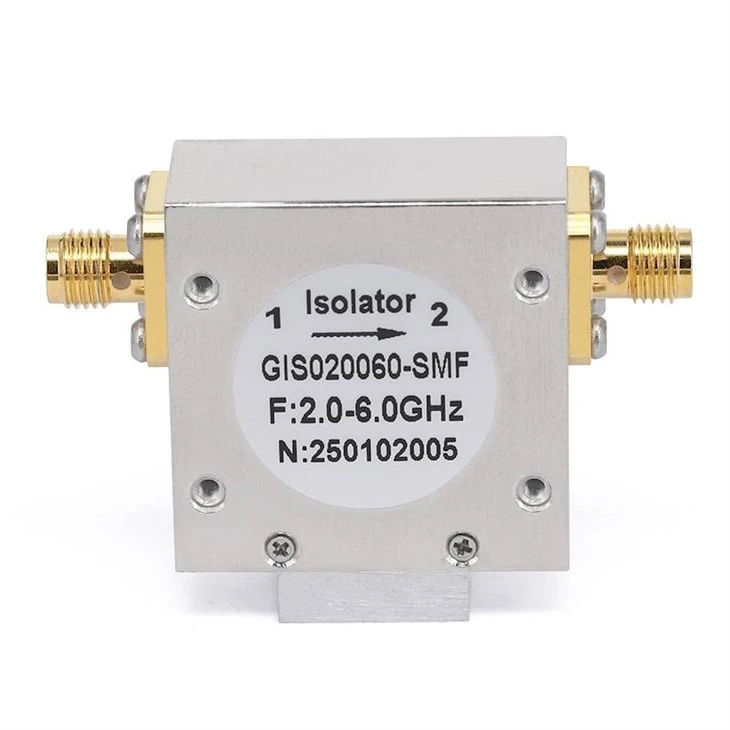

За мобилни устройства, като нашите любими смартфони, пространството е от първокласно значение. RF изолаторите с групирани елементи са чудесни тук, защото са компактни и могат лесно да бъдат интегрирани в малкия форм фактор на тези устройства. Те помагат за поддържане на качеството на предаваните и получаваните сигнали, което е от съществено значение за ясни гласови повиквания и бърз трансфер на данни. Ако се интересувате от високочестотни изолатори за безжична комуникация, вижте нашия18GHz RF коаксиални изолатори.

Радарни системи

Радарните системи са друга област, където RF изолаторите с комбинирани елементи блестят. Радарът се използва в широк спектър от приложения, от контрол на въздушното движение до военно наблюдение.

В радарния предавател изолаторът се използва за защита на високомощния RF източник от отражения. Радарът изпраща кратък импулс на радиочестотна енергия и след това слуша за ехото, което отскача от обектите. Но точно както при безжичната комуникация, може да има отражения в самата система. Тези отражения могат да причинят смущения и да намалят точността на радара. Изолаторът не позволява тези нежелани отражения да достигнат до RF източника, като гарантира, че радарът може да работи по най-добрия начин.

От страната на приемника се използват изолатори за подобряване на изолацията между различните етапи на приемника. Това помага за намаляване на шума и подобряване на чувствителността на радара, което му позволява да открива дори малки обекти на големи разстояния. Нашите40GHz RF коаксиални изолаториса много подходящи за високочестотни радарни приложения.

Оборудване за изпитване и измерване

Оборудването за тестване и измерване е свързано с получаване на точни резултати. RF изолаторите с групирани елементи са основни компоненти в тази област.

В генераторите на сигнали се използват изолатори, за да се предотврати влиянието на импеданса на товара върху изхода на генератора. Генераторът на сигнали трябва да произвежда чист и стабилен RF сигнал. Но ако свързаното към него натоварване има импеданс, който е различен от изходния импеданс на генератора, това може да причини отражения, които изкривяват сигнала. Изолаторът действа като буфер, като гарантира, че генераторът на сигнали вижда постоянен импеданс на натоварване и може да произведе висококачествен сигнал.

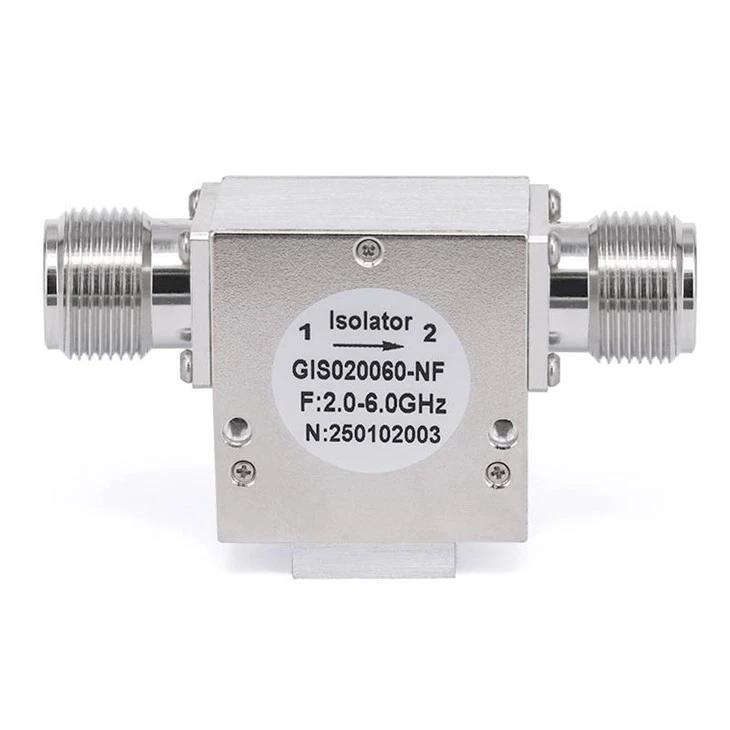

Спектралните анализатори също се възползват от изолаторите. Тези устройства се използват за анализ на честотния спектър на RF сигнал. Изолаторите помагат за намаляване на смущенията между входния сигнал и вътрешната верига на спектралния анализатор. Това подобрява точността на измерванията и позволява по-прецизен анализ на сигнала. Ако търсите изолатори за тестване и измерване, нашите26,5 GHz RF коаксиални изолаториможе да бъде страхотно подходящо.

Медицинско оборудване

Медицинското оборудване е друга област, в която RF изолаторите с комбинирани елементи правят разлика. В устройства като машини за ядрено-магнитен резонанс и системи за радиочестотна аблация се използват изолатори, за да се гарантира безопасността и работата на оборудването.

В машина за ядрено-магнитен резонанс RF изолатори се използват за защита на RF предавателите от отражения. MRI използва радиочестотни импулси, за да създаде подробни изображения на вътрешността на тялото. Тези RF импулси трябва да бъдат точни и стабилни. Отраженията могат да причинят вариации в RF полето, което може да доведе до артефакти в изображенията. Изолаторът помага за поддържане на качеството на RF импулсите, което води до ясни и точни MRI изображения.

Системите за радиочестотна аблация използват високочестотна радиочестотна енергия за унищожаване на анормална тъкан, като например тумори. Изолаторите се използват в тези системи за защита на RF генератора от сложната електрическа среда вътре в тялото. Те гарантират, че радиочестотната енергия се доставя точно до целевата тъкан, минимизирайки риска от увреждане на околната здрава тъкан.

Сателитна комуникация

Сателитната комуникация е свързана с изпращане и получаване на сигнали на големи разстояния в космоса. RF изолаторите с групирани елементи са жизненоважни в сателитните системи.

В предавателя на сателита, изолаторът предпазва усилвателя с висока мощност от отражения, които могат да възникнат поради промени в импеданса на антената, докато сателитът се движи в орбита. Тези отражения могат да причинят загуба на мощност и да намалят ефективността на усилвателя. Изолаторът гарантира, че усилвателят работи на оптимално ниво, което позволява на сателита да изпраща силни и ясни сигнали обратно към Земята.

От страната на наземната станция се използват изолатори за подобряване на изолацията между различните части на приемната система. Това помага за намаляване на шума и смущенията, което е от решаващо значение за получаване на слаби сигнали от сателити, които са на милиони километри.

Заключение

Както можете да видите, RF изолаторите с групирани елементи имат широк спектър от приложения в различни индустрии. Независимо дали поддържа връзката на нашите безжични устройства, прави радарните системи по-точни, осигурява прецизността на оборудването за тестване и измерване, подобрява безопасността на медицинските устройства или позволява сателитна комуникация, тези малки устройства играят голяма роля.

Ако сте на пазара за висококачествени радиочестотни изолатори за вашето конкретно приложение, ние ще ви покрием. Ние предлагаме широка гама от изолатори с различни честоти и спецификации, за да отговорим на вашите нужди. Не се колебайте да се свържете с нас за повече информация или да започнете дискусия за поръчка. Ние сме тук, за да ви помогнем да намерите идеалните RF изолатори за вашия проект.

Референции

• Позар, DM (2011). Микровълнова техника (4-то издание). Уайли.
• Collin, RE (2001). Основи на микровълновото инженерство (2-ро издание). Уайли.
