Какви са приложенията на радиочестотните изолатори в радиочестотните съединители?

RF изолаторите и RF съединителите са два ключови компонента в радиочестотните (RF) системи, всеки със своите уникални функции и характеристики. Като опитен доставчик на радиочестотни изолатори, бях свидетел от първа ръка как тези две устройства работят в тандем, за да подобрят производителността на радиочестотните системи. В този блог ще разгледам приложенията на радиочестотните изолатори в радиочестотните съединители, като хвърлям светлина върху комбинираните им възможности и ползите, които носят на различни индустрии.

Разбиране на RF изолатори и RF съединители

Преди да проучим техните приложения, нека накратко разберем какво представляват RF изолаторите и RF съединителите. RF изолаторът е двупортово устройство, което позволява на RF сигналите да преминават в една посока, като същевременно осигурява висока изолация в обратната посока. Използва се главно за защита на чувствителни RF компоненти от отразени сигнали, които могат да причинят нестабилност, смущения и дори повреда на оборудването.

От друга страна, RF съединителят е многопортово устройство, което взема проби от част от RF сигнала от предавателна линия и го доставя до друг порт. Съединителите се използват за различни цели, като мониторинг на сигнала, измерване на мощност и разпределение на сигнала.

Приложения на радиочестотни изолатори в радиочестотни съединители

Защита на сигнала

Едно от основните приложения на RF изолатори в RF съединители е защитата на сигнала. В типична RF система, RF съединителите често се използват за вземане на проби и наблюдение на мощността на основния сигнал. Въпреки това, всяко несъответствие на импеданса в пътя за наблюдение може да причини отражения, които след това могат да се върнат обратно към източника и да нарушат главния сигнал.

Чрез поставяне на радиочестотен изолатор между радиочестотния съединител и оборудването за наблюдение, можем да предотвратим достигането на тези отразени сигнали до източника. Например в безжична базова станция RF съединителят взема проби от изходния сигнал на усилвателя на мощността за целите на наблюдението. Между съединителя и измервателя на мощността е монтиран радиочестотен изолатор, за да предпази усилвателя на мощността от отразените сигнали, причинени от несъответствия на импеданса в измервателя на мощността или свързващите кабели. Това гарантира стабилността и надеждността на работата на усилвателя.

Подобряване на качеството на сигнала

RF изолаторите също могат да подобрят качеството на сигнала в приложенията на RF съединителя. Когато се използва RF съединител за разпределение на сигнала, изходните портове може да имат различни условия на натоварване, което може да доведе до несъответствия на импеданса и отражения. Тези отражения могат да причинят изкривяване на сигнала и смущения, влошавайки общото качество на сигнала.

RF изолатор може да бъде добавен към всеки изходен порт на RF съединителя, за да абсорбира отразените сигнали и да осигури съответстващо натоварване на съединителя. Това помага да се поддържа чист и стабилен изходен сигнал, особено при високочестотни приложения, където целостта на сигнала е от изключително значение. Например, в сателитна комуникационна система, RF съединители се използват за разпространение на RF сигнали към множество приемници. RF изолаторите на изходните портове на съединителите гарантират, че сигналите, получени от всеки приемник, са с високо качество, без смущения, причинени от отражения.

Защита на усилвател на мощност в свързани системи

В RF системи, където усилватели на мощност се използват заедно с RF съединители, RF изолаторите играят жизненоважна роля за защитата на усилвателите на мощност. Усилвателите на мощност са чувствителни към отразената мощност и прекомерната отразена мощност може да причини прегряване и повреда на компонентите на усилвателя.

Когато RF съединител се използва за проба на изходната мощност на усилвател на мощност, изолаторът, поставен между усилвателя и съединителя, предотвратява достигането на отразената мощност от съединителя или последващите компоненти за наблюдение или разпределение до усилвателя. Това удължава живота на усилвателя и намалява риска от повреда на системата. Например, в радарна система, усилвателят на мощност генерира високомощни RF сигнали и RF съединител взема проби част от този сигнал за наблюдение. RF изолаторът гарантира, че усилвателят на мощност работи безопасно и ефективно.

Примери за конкретни продукти

Като доставчик на RF изолатори, ние предлагаме широка гама от RF изолатори, подходящи за различни приложения на RF съединители. Нашите6GHz RF коаксиални изолаториса идеални за приложения в честотната лента от 6 GHz, като Wi - Fi 6E системи. Тези изолатори осигуряват отлична изолация и ниски загуби на вмъкване, осигурявайки надеждната работа на радиочестотните съединители в тези системи.

За високочестотни приложения, нашият40GHz RF коаксиални изолаториса проектирани да се справят с предизвикателствата на честотите на милиметровите вълни. Те обикновено се използват в 5G милиметрови вълнови базови станции, където радиочестотните съединители се използват за наблюдение и разпространение на сигнала. Изолаторите предпазват чувствителните компоненти в системата от отразени сигнали и поддържат качеството на сигнала при тези високи честоти.

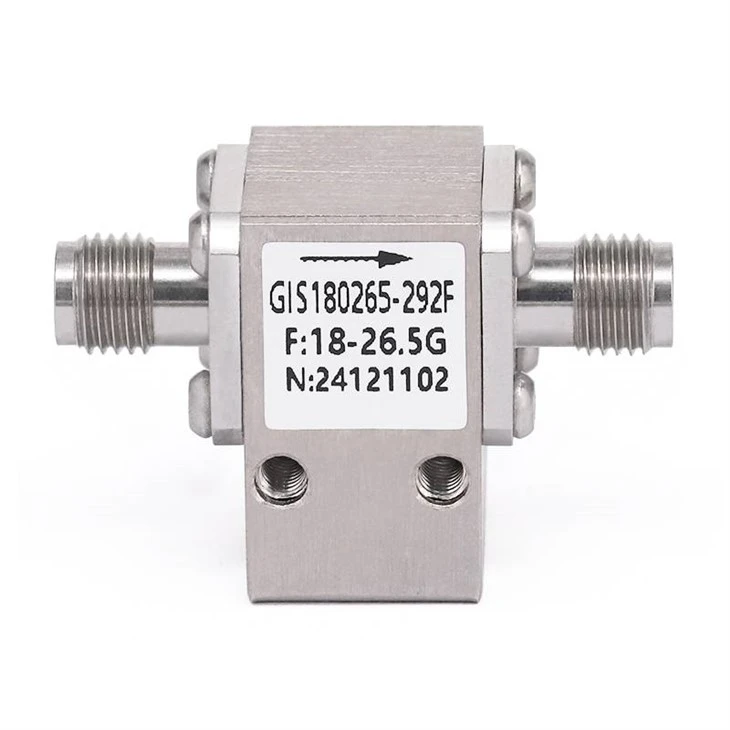

Нашите26,5 GHz RF коаксиални изолаторисъщо така са много подходящи за приложения в честотния диапазон 24 - 26,5 GHz, като например автомобилни радарни системи. В тези системи RF съединители се използват за разделяне и разпространение на RF сигнали, а изолаторите осигуряват стабилността и надеждността на работата на радара, като предпазват компонентите от отражения.

Заключение и призив за действие

В заключение, приложенията на радиочестотните изолатори в радиочестотните съединители са разнообразни и от съществено значение за правилното функциониране на радиочестотните системи. От защитата на сигнала до подобряването на качеството на сигнала и защитата на усилвателите на мощност, RF изолаторите играят решаваща роля в подобряването на производителността и надеждността на базираните на RF съединители системи.
