Какви са недостатъците на RF изолаторите?

Като доставчик на радиочестотни изолатори, аз често възхвалявам предимствата на тези устройства в различни приложения, от безжични комуникационни системи до радари и тестово оборудване. Въпреки това е важно да представите балансиран възглед. Днес нека се задълбочим в недостатъците на RF изолаторите.

Вмъкната загуба

Един от най-значимите недостатъци на радиочестотните изолатори е загубата на вмъкване. Вмъкнатата загуба се отнася до намаляването на мощността, което възниква, когато сигналът преминава през изолатора. Тази загуба е присъща характеристика на дизайна на изолатора, който използва феритни материали и магнитни полета, за да постигне своите нереципрочни свойства.

В една комуникационна система дори малко количество вмъкнати загуби може да има значително въздействие. Например в клетъчна базова станция, където енергийната ефективност е от решаващо значение, вмъкнатата загуба означава, че трябва да се предаде повече мощност, за да се постигне същата сила на сигнала в приемника. Това не само увеличава консумацията на енергия, но и генерира повече топлина, което изисква допълнителни охлаждащи механизми.

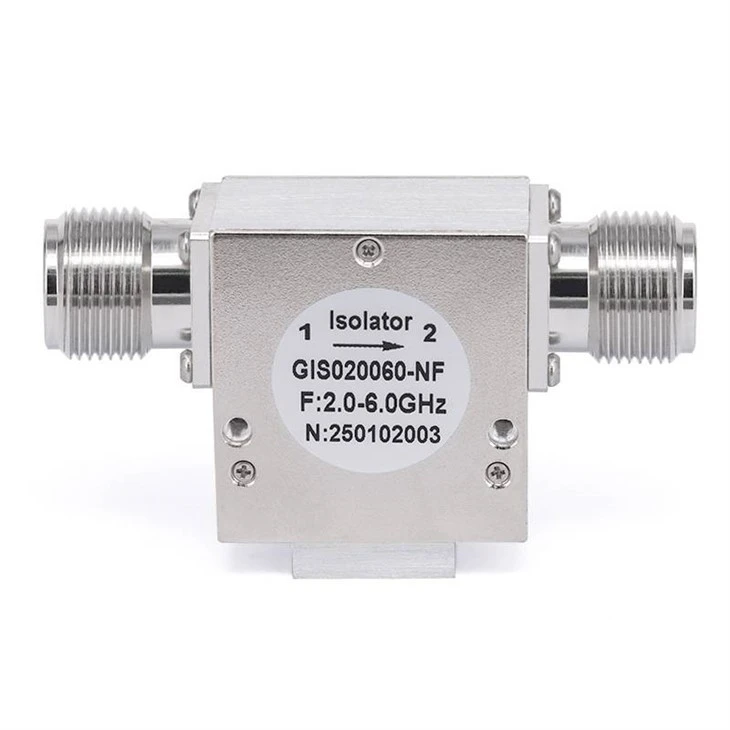

Вмъкнатата загуба зависи от честотата. При по-високи честоти вмъкнатата загуба има тенденция да се увеличава. Нашите6GHz RF коаксиални изолаториможе да има относително по-ниска загуба на вмъкване в сравнение с нашата26,5 GHz RF коаксиални изолатори. С нарастването на честотата производителността на феритните материали се влошава и взаимодействието между електромагнитните вълни и компонентите на изолатора става по-сложно, което води до по-големи загуби.

цена

RF изолаторите могат да бъдат сравнително скъпи, особено тези, предназначени за приложения с висока честота и висока производителност. Производственият процес на RF изолатори включва прецизен контрол на феритни материали, магнитни полета и коаксиални структури. Висококачествените феритни материали са скъпи, а производството изисква усъвършенствани производствени техники и строг контрол на качеството.

За малки по мащаб проекти или приложения с ограничен бюджет цената на радиочестотните изолатори може да бъде значителна бариера. Например, в потребителски електронен продукт, където цената е основен фактор при проектирането, добавянето на радиочестотен изолатор може да не е икономически изгодно. Дори за по-големи проекти кумулативната цена на множество изолатори може да се увеличи бързо. Нашите18GHz RF коаксиални изолатори, които са проектирани за високочестотна производителност, се предлагат на превъзходна цена поради използваните модерни материали и производствени процеси.

Размер и тегло

RF изолаторите, особено тези с висока мощност, могат да бъдат относително големи и тежки. Феритните материали и магнитните структури, необходими за работата на изолатора, заемат физическо пространство. В приложения, където размерът и теглото са критични, като например в космическите и преносими устройства, използването на RF изолатори може да бъде предизвикателство.

В една сателитна комуникационна система всеки грам тегло има значение, тъй като влияе върху цената на изстрелването и цялостната производителност на сателита. Голям и тежък RF изолатор може да не е подходящ за такива приложения. По същия начин, в ръчно безжично устройство, размерът на изолатора може да ограничи компактността и преносимостта на дизайна.

Ограничен честотен обхват

RF изолаторите обикновено са проектирани да работят в определен честотен диапазон. Извън този диапазон тяхната производителност се влошава значително. Този ограничен честотен диапазон може да бъде проблем в приложения, където трябва да се покрие широк честотен спектър.

Например, в модерна безжична комуникационна система, която поддържа множество честотни ленти, един RF изолатор може да не е достатъчен. Може да се наложи използването на множество изолатори с различни честотни диапазони, което увеличава сложността и цената на системата. Нашите изолатори са внимателно проектирани, за да осигурят оптимална производителност в техните определени честотни диапазони, но потребителите трябва да са наясно с тези ограничения, когато избират правилния изолатор за своите приложения.

Температурна чувствителност

Работата на радиочестотните изолатори е силно чувствителна към температурата. Магнитните свойства на феритните материали се променят с температурата, което може да повлияе на внесените загуби на изолатора, изолацията и други работни параметри.

В среда с висока температура, като например в промишлени условия или под пряка слънчева светлина, вмъкнатата загуба на изолатора може да се увеличи и изолацията може да намалее. Това може да доведе до влошаване на сигнала и смущения в системата. От друга страна, в среда с ниска температура, работата на изолатора може също да се отклонява от номиналните стойности. Техниките за температурна компенсация могат да се използват за смекчаване на тези ефекти, но те увеличават сложността и цената на изолатора.

Неидеална изолация

Въпреки че RF изолаторите са проектирани да осигуряват висока изолация между входните и изходните портове, в действителност изолацията никога не е перфектна. Винаги има известно изтичане на сигнала от изходния порт обратно към входния порт. Тази неидеална изолация може да причини проблеми в системи, където се изисква изолация на високо ниво.

При тест с висока производителност и настройка за измерване дори малко количество изтичане на сигнал може да повлияе на точността на измерванията. Неидеалната изолация може също да доведе до самонамеса в комуникационните системи, намалявайки цялостната производителност на системата.

Въздействие върху сложността на системата

Добавянето на радиочестотен изолатор към системата увеличава нейната сложност. Изолаторът трябва да бъде правилно интегриран в системата и неговата работа трябва да бъде внимателно обмислена в цялостния дизайн на системата.

Например съвпадението на импеданса на изолатора с другите компоненти в системата е от решаващо значение. Неправилното съгласуване на импеданса може да доведе до отражения и допълнително влошаване на сигнала. В допълнение, възможностите за управление на мощността на изолатора трябва да са съвместими с нивата на мощност в системата. Всички тези фактори изискват допълнителни усилия при проектиране и тестване, за да се гарантира правилното функциониране на системата.

Въпреки тези недостатъци, RF изолаторите все още играят жизненоважна роля в много приложения. Тяхната способност да защитават чувствителните компоненти от отразени сигнали и да подобряват цялостната стабилност на системата често надделява над недостатъците. В нашата компания ние непрекъснато работим върху подобряването на работата на нашите RF изолатори, за да минимизираме тези недостатъци.

Ако обмисляте да използвате RF изолатори във вашия проект и искате да научите повече за това как нашите продукти могат да отговорят на вашите специфични изисквания, препоръчваме ви да се свържете с нас за подробно обсъждане. Нашият екип от експерти е готов да ви помогне при избора на правилния изолатор и да отговори на всички ваши притеснения.

Референции

• Позар, DM (2011). Микровълнова техника. Джон Уайли и синове.
• Collin, RE (2001). Основи на микровълновата техника. Макгроу - Хил.
