Какви са ключовите параметри на радиочестотните изолатори?

Здравейте! Като доставчик на RF изолатори, напоследък получавам много въпроси относно ключовите параметри на тези изящни устройства. Така че реших да отделя няколко минути, за да ви разкажа.

Да започнем с основите. RF изолаторът е двупортово устройство, което позволява на RF сигналите да преминават в една посока, докато ги блокира в обратната посока. Това е като еднопосочна улица за радиочестотни сигнали. Тези изолатори са от решаващо значение в много радиочестотни системи, тъй като помагат за предотвратяване на отраженията на сигнала и предпазват чувствителното оборудване от повреда.

Сега нека се потопим в ключовите параметри, които трябва да имате предвид при избора на RF изолатор.

Честотен диапазон

Честотният диапазон е един от най-важните параметри на радиочестотния изолатор. Той определя диапазона от честоти, с които изолаторът може да се справи ефективно. Различните приложения изискват различни честотни диапазони. Например в мобилна комуникационна система може да се нуждаете от изолатор, който може да работи в диапазона 800 MHz - 2,5 GHz. От друга страна, за сателитна комуникация може да търсите много по-високи честоти, като 20 GHz или повече.

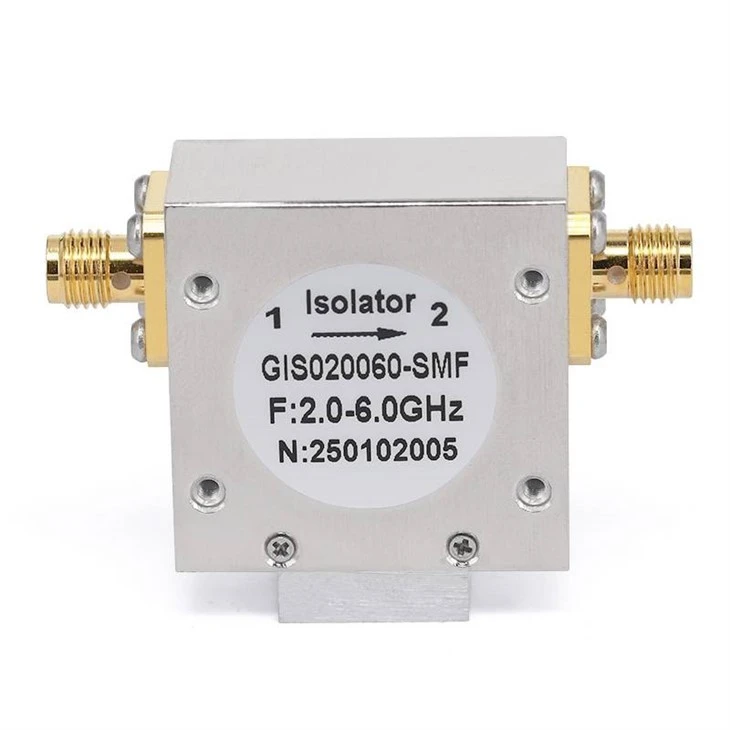

Ние предлагаме широка гама от RF изолатори с различни честотни диапазони. Например нашата26,5 GHz RF коаксиални изолаториса проектирани да обработват прецизно високочестотни сигнали. Ако работите по проект, който изисква по-нисък честотен диапазон, нашият6GHz RF коаксиални изолаториможе да е по-подходящо. А за средните честоти, нашите18GHz RF коаксиални изолаториможе да бъде решението, което търсите.

Вмъкната загуба

Загубата на вмъкване е друг критичен параметър. Това е количеството мощност на сигнала, което се губи, когато радиочестотният сигнал преминава през изолатора. В един идеален свят бихме искали нулева загуба при вмъкване, но в действителност винаги има някаква загуба. По-ниската загуба на вмъкване означава, че по-голяма част от мощността на сигнала се прехвърля през изолатора, което обикновено е по-добро за производителността на вашата система.

Обикновено внесените загуби се измерват в децибели (dB). За повечето приложения вмъкната загуба от по-малко от 0,5 dB се счита за добра. Въпреки това, в някои системи с висока производителност може да се нуждаете от изолатор с дори по-ниска загуба на вмъкване, като 0,2 dB или по-малко. Когато избирате изолатор, не забравяйте да проверите спецификацията на внесените загуби и да я сравните с вашите системни изисквания.

Изолация

Изолацията е мярката за това колко добре изолаторът блокира сигнала в обратна посока. Също така се измерва в dB. По-висока стойност на изолация означава, че изолаторът е по-добър в предотвратяването на отраженията на сигнала и смущенията.

Например, ако изолаторът има изолация от 20 dB, това означава, че мощността на сигнала в обратната посока е намалена с коефициент 100 в сравнение с правата посока. В много радиочестотни системи е достатъчна изолация от 20 - 30 dB. Но в приложения, където има висок риск от смущения в сигнала, може да се нуждаете от изолатор с още по-висока изолация, като 40 dB или повече.

Управление на мощността

Работата с мощност се отнася до максималното количество радиочестотна мощност, която изолаторът може да поеме, без да се повреди. Това е важен параметър, особено в високомощни радиочестотни системи. Ако превишите мощността на изолатора, това може да доведе до прегряване, влошаване на производителността или дори трайна повреда.

Капацитетът за работа с мощност на изолатора зависи от няколко фактора, включително неговия дизайн, материали и охлаждащ механизъм. Когато избирате изолатор, уверете се, че сте избрали такъв с мощност, която е по-висока от максималното ниво на мощност във вашата система.

VSWR (коефициент на стояща вълна на напрежението)

VSWR е мярка за това колко добре изолаторът е съгласуван с импеданса на RF системата. Ниският VSWR показва добро съответствие на импеданса, което означава, че по-голяма част от мощността на сигнала се прехвърля през изолатора и по-малко се отразява обратно.

VSWR от 1:1 е идеален, но на практика е трудно да се постигне. Повечето RF изолатори имат VSWR от около 1,2:1 до 1,5:1. По-високият VSWR може да доведе до увеличени загуби на вмъкване и отражения на сигнала, което може да влоши работата на вашата RF система.

Температурен диапазон

Температурният диапазон е диапазонът от температури, при които изолаторът може да работи ефективно. Различните приложения имат различни температурни изисквания. Например, при приложения на открито може да се наложи изолаторът да работи в широк температурен диапазон, от -40°C до +85°C.

Когато избирате изолатор, не забравяйте да проверите спецификацията на температурния диапазон и се уверете, че отговаря на изискванията на вашето приложение. Някои изолатори са проектирани да работят при екстремни температури, докато други са по-подходящи за вътрешна или контролирана среда.

Фазово изместване

Фазовото изместване е промяната във фазата на RF сигнала при преминаването му през изолатора. В някои приложения, като антени с фазирана решетка, фазовото изместване на изолатора трябва да се контролира внимателно. Стабилното и предвидимо фазово изместване е важно за поддържане на правилната работа на RF системата.

Повечето радиочестотни изолатори имат сравнително малко фазово изместване, но все пак е нещо, което трябва да се вземе предвид, особено в приложения, където фазовата точност е критична.

Размер на опаковката и монтаж

Размерът на опаковката и възможностите за монтаж на изолатора също са важни съображения. В зависимост от вашето приложение може да се нуждаете от малък, компактен изолатор, който може лесно да бъде интегриран в печатна платка (PCB). Или може да се нуждаете от по-голям изолатор със специфичен монтажен механизъм за монтирана в стелаж RF система.

Ние предлагаме разнообразие от размери на опаковката и опции за монтаж, за да отговорим на разнообразните нужди на нашите клиенти. Независимо дали имате нужда от изолатор за повърхностен монтаж за PCB или изолатор, монтиран на фланец за стелажна система, ние ще ви покрием.

цена

Не на последно място, цената винаги е фактор. Цената на RF изолатор зависи от няколко фактора, включително неговите параметри на работа, честотен обхват, капацитет за работа с мощност и марка. Въпреки че е важно да получите най-доброто представяне за парите си, вие също трябва да балансирате разходите с бюджета си.

Когато сравнявате различни изолатори, не забравяйте да вземете предвид общата стойност. Малко по-скъп изолатор с по-добри параметри на производителност може да ви спести пари в дългосрочен план, като намали необходимостта от допълнителни компоненти или системни надстройки.

И така, ето го - ключовите параметри на радиочестотните изолатори. Когато избирате радиочестотен изолатор за вашето приложение, не забравяйте внимателно да разгледате тези параметри и да изберете този, който най-добре отговаря на вашите изисквания.

Ако все още не сте сигурни кой радиочестотен изолатор е подходящ за вас или ако имате други въпроси, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите идеалното решение за вашата RF система. Независимо дали сте малък стартъп или голяма корпорация, ние разполагаме с експертизата и продуктите, за да отговорим на вашите нужди. Свържете се с нас днес, за да започнем процеса на доставка и нека работим заедно, за да изведем вашата RF система на следващото ниво!
