Кои са основните параметри на ефективността на RF усилвателите?

RF усилвателите са от решаващи компоненти в широк спектър от безжични комуникационни системи, радарни системи и други RF приложения. Като доставчик на усилватели на RF, разбирането на ключовите параметри на ефективността на RF усилвателите е от съществено значение за осигуряването на висококачествени продукти и задоволяване на разнообразните нужди на нашите клиенти. В този блог ще изследваме основните параметри на производителността, които определят характеристиките и възможностите на RF усилвателите.

Печалба

Ударът е може би най -фундаменталният параметър на RF усилвател. Той представлява съотношението на изходната мощност към входната мощност на усилвателя. Печалбата обикновено се изразява в децибели (dB). По -високото усилване означава, че усилвателят може да увеличи по -ефективно мощността на входния сигнал. Например, ако усилвателят има усилване от 20 dB, това означава, че изходната мощност е 100 пъти по -голяма от входната мощност (тъй като (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})) и когато (g = 20) db, (p_ {out}/p_ {in} = 10^{20/10} = 100).

Ударът на RF усилвател не е постоянен във всички честоти. Обикновено има честота -зависима реакция, която се описва от кривата на усилване - честота. Ширината на честотната лента на усилвателя е диапазонът от честоти, над които усилването остава в рамките на определена стойност, обикновено в рамките на 3 dB от максималното усилване. Усилвател с широка честотна лента е желателен в приложения, където трябва да се усили голям диапазон от честоти, например в широколентови комуникационни системи.

Фигура на шума

Фигурата на шума е друг критичен параметър за RF усилватели, особено в приложения, при които съотношението на сигнала - към - шум (SNR) е от изключително значение. Фигурата на шума на усилвателя се дефинира като съотношението на входния SNR към изходния SNR. Той количествено определя колко усилвателят разгражда SNR на входния сигнал. Фигура с по -нисък шум показва, че усилвателят добавя по -малко шум към сигнала.

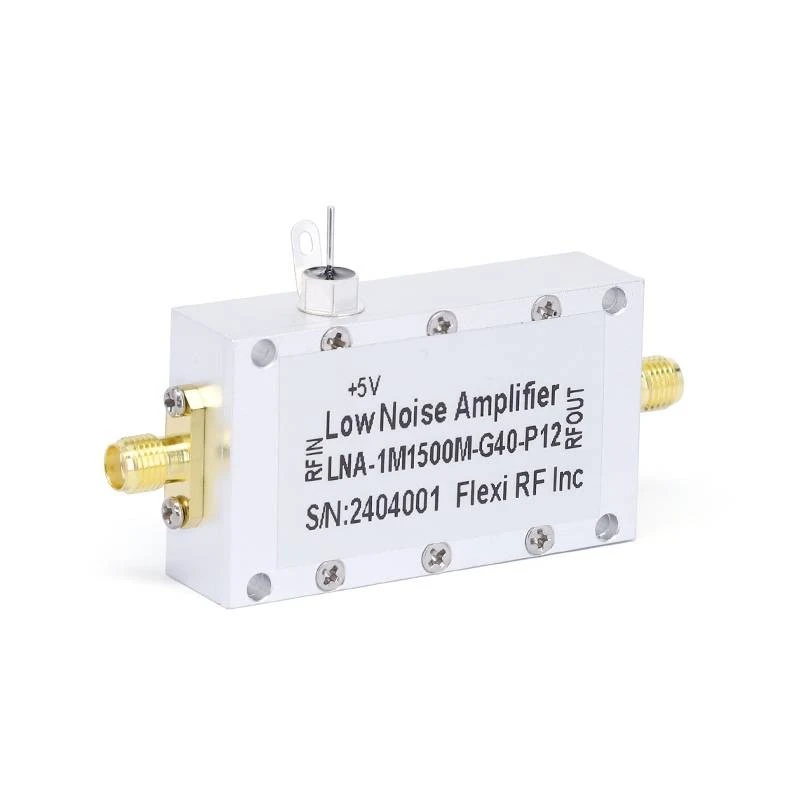

В много RF системи, като приемници в безжична комуникация и радарни системи, предният - крайният усилвател често е aНиски усилватели на шума(LNA). LNA са проектирани да имат много ниски шумови цифри, обикновено в диапазона от 1 - 3 dB. Използвайки LNA в предния край, общата работа на шума на системата може да бъде значително подобрена, което позволява по -добро откриване и приемане на слаби сигнали.

Изходна мощност

Изходната мощност на RF усилвател е нивото на мощност, което усилвателят може да достави към товара. Има няколко важни спецификации на изходна мощност, включително мощността на изхода на насищане ((P_ {SAT})) и точката на компресия 1 - dB ((P_ {1DB})).

Изходната мощност на насищане е максималната изходна мощност, която усилвателят може да произвежда. Отвъд този момент увеличаването на входната мощност няма да доведе до пропорционално увеличаване на изходната мощност и усилвателят влиза в областта на насищане, където усилването започва да намалява значително.

Точката на компресия 1 - dB е нивото на изходната мощност, при което усилването на усилвателя спада с 1 dB от линейната му стойност на усилване. Тя е важна спецификация, тъй като показва появата на не -линейност в усилвателя. В много приложения усилвателите работят под (P_ {1DB}), за да се осигури линейна работа и да се сведе до минимум изкривяването на сигнала.

Линейност

Линейността е мярка за това колко добре усилвателят може да усили сигнал, без да въвежда изкривяване. Не -линейността в усилвателя може да причини изкривяване на интермодулация (IMD), което води до генериране на допълнителни честотни компоненти, които не присъстват в оригиналния входен сигнал. Тези нежелани честотни компоненти могат да пречат на други сигнали в системата и да влошат общата производителност.

Два важни параметъра за измерване на линейността са точка за прехващане на третия ред (IP3) и точка за прехващане на втория ред (IP2). IP3 е теоретична точка, при която продуктите за интермодулация на третия ред се пресичат с основната изходна мощност в график на изходната мощност спрямо входната мощност. По -високата стойност на IP3 показва по -добра линейност и по -ниска IMD. По същия начин IP2 е свързан с продуктите за интермодулация на втория ред.

Импеданс на въвеждане и изход

Входът и изходният импеданс на RF усилвател са важни за правилното съвпадение с източника и натоварването, съответно. Съпоставянето на импеданса е от решаващо значение за осигуряване на максимален пренос на мощност между усилвателя и свързаните компоненти.

В повечето RF системи стандартният импеданс е 50 ома. Усилвателят с входен импеданс от 50 ома може лесно да бъде свързан към източник на 50 - ома, като трансмисионна линия или генератор на сигнал, без значително отражение на сигнала. По подобен начин изходният импеданс от 50 ома позволява ефективен пренос на мощност към натоварване от 50 - ома, като антена или друг RF компонент.

Ефективност на добавената мощност (PAE)

Ефективността на добавената мощност е мярка за това колко ефективно RF усилвател преобразува DC захранването в RF изходна мощност. Определя се като съотношението на RF изходна мощност минус RF входната мощност към DC мощността, консумирана от усилвателя.

PAE е важно съображение, особено в RF системи, захранвани от батерията или в приложения, където трябва да се сведе до минимум консумацията на енергия. Усилвателите с висока ефективност могат да намалят общата консумация на енергия на системата, да удължат живота на батерията, а също така да намалят изискванията за разсейване на топлината. Например, в устройствата за мобилна комуникация усилвателите на мощност с висок PAE са от съществено значение за подобряване на производителността на батерията и намаляване на топлинния стрес върху устройството.

Придобиване на плоскост

Печалбата се отнася до разликата в усилването в определена честотна лента. Усилвателят с добро усилване на плоскостта има сравнително постоянно усилване в обхвата на работна честота. Това е важно в приложения, при които е необходимо равномерно усилване на сигнала, например в широколентови комуникационни системи и тестово и измервателно оборудване.

Плодността на усилването обикновено се определя като максимално отклонение на усилването от средната му стойност в рамките на определената честотна лента. Например, спецификацията на плоскостта на усилването от ± 0,5 dB означава, че усилването на усилвателя няма да се отклони повече от 0,5 dB от средната му стойност на усилване в целия диапазон на работна честота.

Фазов шум

Фазовият шум е мярка за краткосрочната честотна стабилност на RF усилвател. Причинява се от случайни колебания във фазата на изходния сигнал. Фазовият шум може да влоши работата на RF системите, особено в приложения като синтез на честота, радари и комуникационни системи, които разчитат на точна честота и фазова информация.

В честота - приложения за синтезатор е необходим шум с ниска фаза, за да се генерират стабилни и чисти честотни сигнали. Високо -фазовият шум може да доведе до спектрално разпространение на сигнала, което може да причини смущения при други сигнали в системата и да намали общата работа на комуникационната или радарната система.

Изолация

Изолацията е параметър, който измерва степента на електрическо разделяне между различни портове на RF усилвател, като входните и изходните портове. Добрата изолация между входните и изходните портове е важна за предотвратяване на обратна връзка и самостоятелно колебание в усилвателя.

В многоетапни усилватели или в усилватели с множество входни и изходни портове е необходима висока изолация, за да се гарантира, че сигналите в различни портове не пречат помежду си. Изолацията обикновено се изразява в децибели, а по -високата стойност на изолация показва по -добро електрическо разделяне между портовете.

Температурна стабилност

Производителността на RF усилвателите може да бъде повлияна от температурните изменения. Стабилността на температурата е мярка за това колко добре усилвателят поддържа параметрите на производителността си, като усилване, цифра на шума и мощност на изхода, в широк температурен диапазон.

В много приложения са необходими RF усилватели, за да работят в тежки условия на околната среда, при които температурата може да варира значително. Усилвателите с добра температурна стабилност са проектирани така, че да компенсират температурата - зависими промени в тяхната работа, като гарантират надеждна работа в целия температурен диапазон.

Заключение

Като доставчик на усилватели на RF, ние разбираме значението на тези ключови параметри на ефективността при задоволяване на разнообразните нужди на нашите клиенти. Чрез внимателно проектиране и производство на усилватели с оптимизирана производителност по отношение на усилването, фигурата на шума, изходната мощност, линейността и други параметри, можем да осигурим висококачествени RF усилватели за широк спектър от приложения.
