Какво представлява съчетаването на импеданса на RF циркулаторите?

Какво представлява съчетаването на импеданса на RF циркулаторите? Е, нека да се разровим в тази тема и ще споделя някои прозрения като доставчик на RF циркулатори.

Първо, нека разберем какво е RF циркулатор. RF циркулатор е пасивно устройство, което има множество портове. Тя позволява на RF сигналите да текат в определена посока, обикновено от един порт до следващия в кръгъл модел. Той се използва широко в различни RF системи като радар, безжична комуникация и сателитни системи.

Сега съвпадението на импеданса е решаваща концепция, що се отнася до RF циркулаторите. Импедансът е основно опозицията, която една верига представя на потока на променлив ток. В RF системите обикновено говорим за характерен импеданс, който е постоянна стойност за определена линия или компонент. За повечето RF системи стандартният характерен импеданс е 50 ома.

Защо съчетаването на импеданса е толкова важно за RF циркулаторите? Представете си, че се опитвате да прехвърлите вода от една тръба в друга. Ако диаметри на тръбите са много различни, ще има много турбулентност и вода ще бъде пропиляна. По същия начин, в RF система, ако импедансът на източника, циркулаторът и натоварването не са съвпадащи, ще има отражения на сигнала. Тези отражения могат да причинят цял ​​куп проблеми. Те могат да намалят ефективността на пренос на мощност, да изкривят сигнала и дори да повредят компонентите в системата.

Да речем, че имаме RF източник, свързан към порт 1 на циркулатор, и товар, свързан към порт 2. Ако импедансът на източника, циркулаторът и натоварването са съвпадащи (обикновено до 50 ома), RF сигналът ще тече гладко от порт 1 към порт 2. Но ако има несъответствие на импулса, част от сигнала ще се откаже от натоварването до порт 2 и след това към порта 3 (дължимо на циркулатора ще се откаже от натоварването на порта 2 и след това към порт 3 (дължимо на върха на върха на Circuloul). Това не само намалява мощността, достигаща натоварването, но и може да причини смущения в системата.

Има няколко начина за постигане на съвпадение на импеданс за RF циркулатори. Един общ метод е използването на съвпадащи мрежи. Те обикновено са съставени от индуктори, кондензатори и резистори. Стойностите на тези компоненти са внимателно избрани за регулиране на импеданса на източника или натоварването, за да съответстват на импеданса на циркулатора. Например, проста мрежа за съвпадение на L -тип може да се използва за трансформиране на импеданса на натоварване в желаната стойност.

Друг важен аспект е измерването на импеданса. Използваме специализирани инструменти като мрежови анализатори, за да измерваме импеданса на RF циркулатора и свързаните компоненти. Мрежов анализатор може да предостави подробна информация за параметрите на разсейване (и параметрите) на циркулатора. Параметърът S11, например, дава индикация за коефициента на отражение на порт 1. Ниската стойност на S11 означава, че има по -малко отражение на порт 1, което е знак за добро съвпадение на импеданса.

Като доставчик на RF циркулатори ние обръщаме много внимание на съвпадението на импеданса по време на производствения процес. Ние използваме висококачествени материали и модерни техники за производство, за да гарантираме, че нашите циркулатори имат последователни характеристики на импеданса. Ние също така предоставяме подробни таблици с данни за нашите продукти, които включват информация за импеданса и други важни параметри.

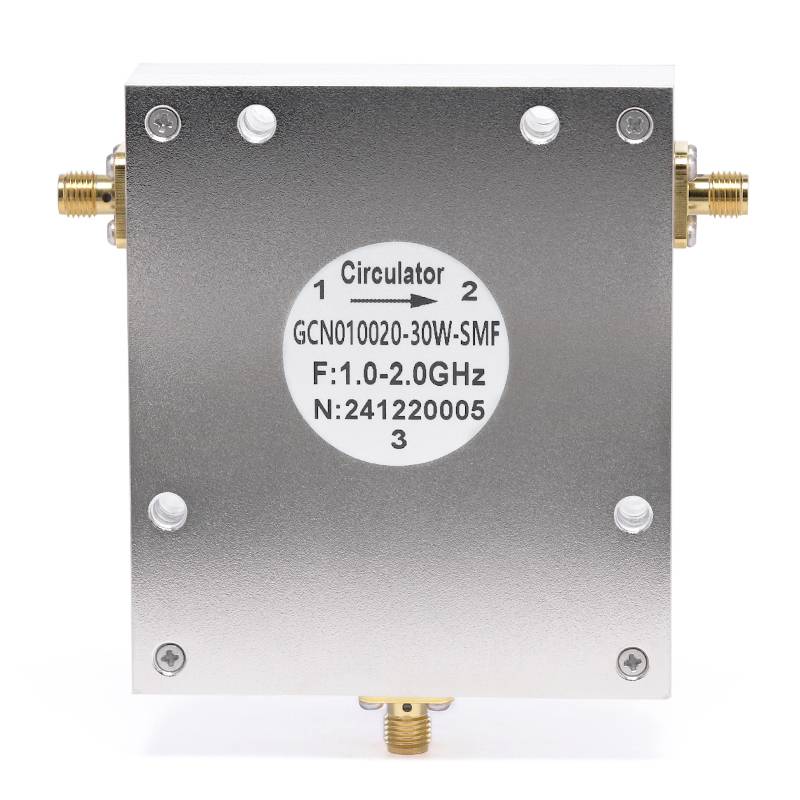

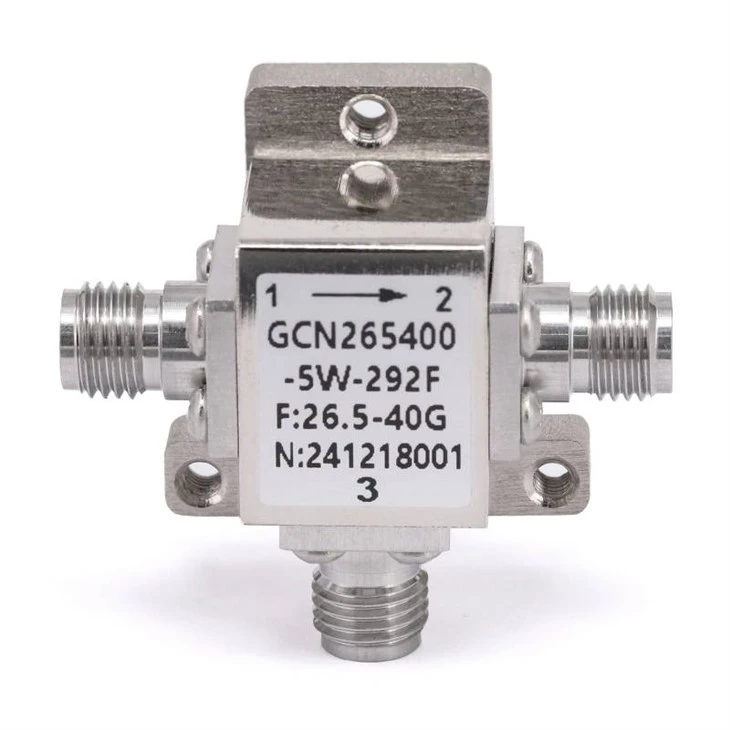

НашитеRF коаксиални циркулаториса проектирани със съпоставяне на импеданс. Те са подходящи за широк спектър от приложения - от безжични устройства с малки мащаби до радарни системи с големи мащаби. Имаме екип от опитни инженери, които могат да помогнат на нашите клиенти с всякакъв импеданс - съвпадащи проблеми, с които могат да се сблъскат.

Ако използвате RF циркулатори във вашата система, важно е да имате предвид, че факторите на околната среда също могат да повлияят на съпоставянето на импеданса. Температурата, влажността и механичният стрес могат да причинят промени в импеданса на компонентите. Така че правилната опаковка и монтаж също са от съществено значение за поддържане на добро съвпадение на импеданса във времето.

Освен това, когато интегрирате RF циркулаторите в система, трябва да вземете предвид общата системна архитектура. Понякога може да се наложи да използвате множество циркулатори в каскадна конфигурация. В такива случаи съвпадението на импеданса става още по -критично, за да се гарантира правилното функциониране на цялата система.

Ние също предлагаме услуги за персонализиране за нашите RF циркулатори. Ако имате конкретни изисквания за импеданс за вашето приложение, нашите инженери могат да работят с вас, за да проектират циркулатор, който отговаря на вашите точни нужди. Ние разбираме, че различните приложения могат да имат различни стойности на импеданса и ние сме ангажирани да предоставяме решения, които работят за вас.

Ако сте на пазара за висококачествени RF циркулатори с отлични характеристики на съвпадение на импеданса, не се колебайте да се свържете с нас. Тук сме, за да ви помогнем да намерите правилните продукти за вашите RF системи. Независимо дали работите върху нов проект или търсите да надстроите съществуващ, можем да предоставим необходимата поддръжка и продукти.

В заключение, съвпадението на импеданса е основен аспект на RF циркулаторите. Той гарантира ефективен трансфер на мощност, намалява отраженията на сигнала и подобрява общата работа на RF системите. Като доставчик на RF циркулатори, ние сме посветени на предоставянето на продукти, които отговарят на най -високите стандарти за съвпадение и качество на импеданса. Така че, ако имате въпроси или трябва да обсъдите изискванията на вашия RF циркулатор, не се колебайте да се свържете с нас. Готови сме да ви помогнем да направите най -добрия избор за вашите RF приложения.
