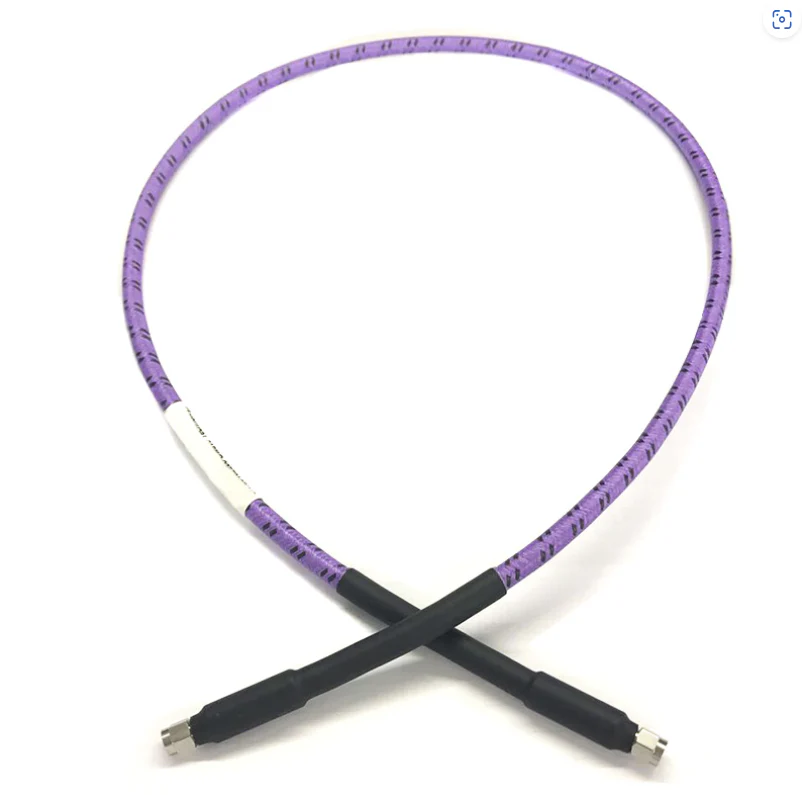

Как да изберете RF кабелен монтаж



Selecting the right RF cable assembly is crucial for ensuring reliable signal transmission in fields such as telecommunications, radar, test and measurement, aerospace, and industrial systems. The selection process requires balancing electrical performance, mechanical characteristics, environmental resistance, and specific application requirements. Here is a step-by-step guide to help you make an informed decision:



1. Изяснете изискванията и сценариите

Тест и измерване: Често огъване, повтарящи се връзки и изисквания с висока точност (E . g ., лабораторно оборудване, осцилоскопи) .

Фиксирана инсталация: Дългосрочна стабилност и нужди с ниска поддръжка .

Сурова среда: Излагане на екстремни температури, влажност, вибрации или химикали (e . g ., външни кули, аерокосмическо, индустриални машини) .

Системи с висока мобилност: Гъвкавост и издръжливост в движещи се състояния (E . g ., дронове, роботи, преносими устройства) .



2. Оценете ключовите параметри на електрическата производителност

A . честотен диапазон

RF кабелите имат максимална работна честота, отвъд която загубата на сигнал (затихване) рязко се увеличава . Уверете се, че номиналната честота на кабела покрива работния диапазон на вашата система:

Ниска честота (по -малка или равна на 6 GHz): RG 58, RG316 (често срещана в потребителската електроника) .

Средна честота (6–26 GHz): .086, .141 полу-гъвкави и полу-ригидни кабели .

Висока честота (26–40 GHz): Амплитуда на ултра ниска загуба и фазово-стабилни коаксиални кабели (E . g ., за сателитни комуникации, радар) .

Ултра-висока честота (40–110 GHz): Амплитуда на ултра ниска загуба и фазово-стабилни коаксиални кабели (милиметрови вълнови системи) .

B . затихване (загуба на сигнал)

Затихването (DB/FT) измерва загубата на сигнал на разстояние и се увеличава с честота . за предаване на дълги разстояния, приоритизирайте кабелите с нискоатраквиране .

c . Съпоставяне на импеданс

Несъответствие на импеданса причинява отражение на сигнала, намаляване на ефективността и създаване на смущения . съответства на импеданса на кабела към вашата система:

Повечето RF системи (E . g ., военни, телекомуникации, тестово оборудване): 50Ω .

Видео / кабелни телевизионни системи: 75Ω .

Избягвайте смесването на импеданси (E . g ., 50Ω кабел със 75Ω конектори) .

D . капацитет за обработка на мощност

Кабелът трябва да издържи силата на системата (средна и пикова мощност), за да избегне прегряване или разграждане . Ключови фактори:

Средна мощност: непрекъсната мощност (E . g ., 100w в базови станции) .

Пикова мощност: Кратка импулсна мощност (e . g ., киловат-ниво в радар) .

Derate във високотемпературни среди (E . g ., 20% намаление при 60 градуса) .

E . Фазова стабилност

Във фазовите системи, като тези с диференциални сигнали, минимизират фазовия дрейф, причинен от температурни промени или огъване . изберете кабели със стабилна амплитуда и фазови характеристики .



3. Оценете механичните характеристики

A . гъвкавост

Висока гъвкавост: Използвайте гъвкави кабели за сценарии, изискващи често огъване (e . g ., тестови води) .

Ниска гъвкавост: За фиксирани инсталации, нуждаещи се от стабилност, използвайте полу-ригида (твърд меден външен проводник) или полу-гъвкави кабели .

b . издръжливост

Радиус на огъване: Уверете се, че кабелът може да издържи минималния радиус на огъване без деградация на производителността .

Устойчивост на износване: Използвайте кабели със здрави обвивки (e . g ., найлонови сплетени ножици от неръждаема стомана) в сурови индустриални среди .



4. Помислете за съпротивата на околната среда

Кабелът трябва да функционира правилно при неговите работни условия:

Температурен диапазон: индустриален клас (-40 до 125 градуса), аерокосмически клас (-55 до 165 градуса) или екстремни среди . високотемпературни свръхпроводници (e . g {., ptfe изолация може ) .

Устойчивост на влага / IP Оценка: Използването на открито Изисква водоустойчиви кабели / съединители (E . g ., IP67 / IP68 N-тип конектори с O-пръстени) .

Химическа устойчивост / UV устойчивост: за сценарии, изложени на масло, гориво или слънчева светлина (E . g ., етилен-тетрафлуоретилен кополимерни обвивки за химическа устойчивост; UV-стабилизиран PVC за употреба на открито) .

Съпротивление на вибрация / шок: Военните / аерокосмическите приложения изискват кабели със стабилно екраниране и облекчаване на напрежението (e . g ., среща MIL-DTL -17 стандарти) .



5. Изберете съвместими конектори

Конекторите трябва да съответстват на интерфейса на кабела и оборудването, с ниска загуба на вмъкване и надеждна връзка:

Общи видове: SMA (до 18 GHz), N-тип (до 18 GHz, висока мощност), TNC (устойчив на вибрации), BNC (ниска честота, бърза връзка), 2 . 92 мм (до 40 GHz), 1,85 мм (до 67 GHz).

Характеристики: Изберете конектори за крим, спойка или компресия въз основа на инсталационните нужди . В сурови среди изберете конектори от неръждаема стомана над месингови .

Пол и полярност: Уверете се, че мъжките / женските краища съответстват на оборудването (e . g ., sma мъжки до n-тип жена) .



6. Цената и надеждността на баланса

Високопроизводителни кабели (E . g ., проводници със сребро, разпалени PTFE / PTFE с ниска плътност) са по-скъпи, но имат по-ниска загуба и по-дълъг живот (подходящи за критични системи) .

Икономични опции (E . g ., покрита със сребърно-мек стомана, медна плитки, медна плитки, PVC) са подходящи за нискочестотни, некритични употреби (E . g ., потребителска електроника) .

За критични за безопасността приложения (e . g ., медицинско оборудване, авиация), приоритет на надеждността над цената .



Обобщение на ключовите стъпки

Изяснете сценария на приложението (фиксиран / мобилен, на закрито / на открито, честотен диапазон) .

Съпоставете електрически спецификации (импеданс, мощност, затихване) .

Изберете подходящи механични свойства (гъвкавост, размер, издръжливост) .

Осигурете устойчивост на околната среда (температура, влажност, химикали) .

Изберете съвместими конектори .

Производителността на баланса, разходите и надеждността .



Следвайки тези стъпки, можете да изберете RF кабелен монтаж, който оптимизира целостта на сигнала и дълголетието за вашите специфични нужди .
