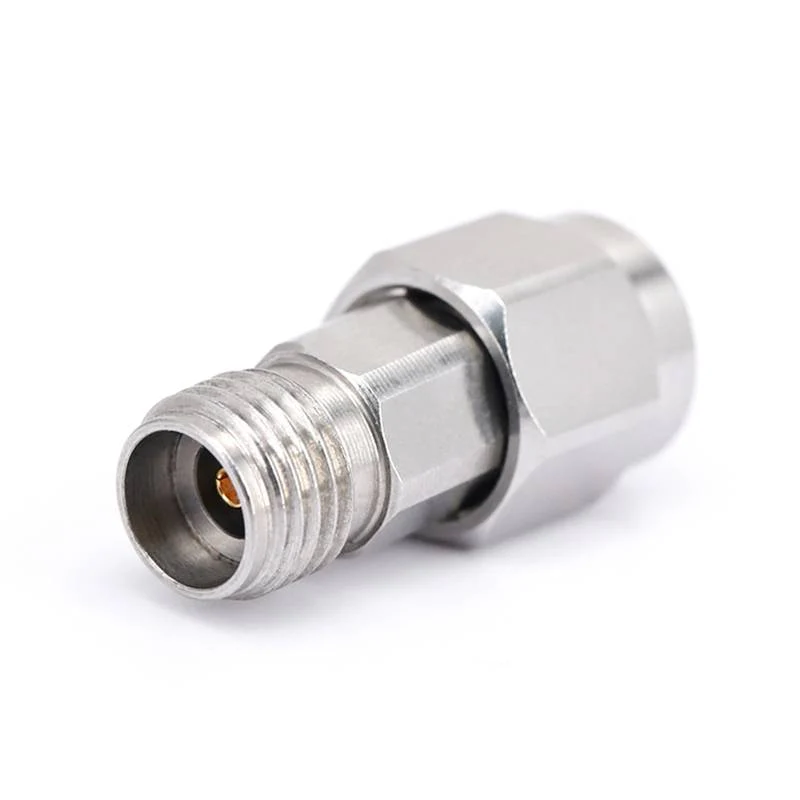

Защо съществуват 0 dB атенюатори?



Много инженери на RF може дори да не са наясно с съществуването на {{0}} db атенюатори . На пръв поглед 0DB атенюаторите обаче могат да изглежда затихване . Ето подробна разбивка на основните им приложения:



1. Съпоставяне на импеданс
Една от най -критичните роли на 0 dB затихване е да се гарантира консистенцията на импеданса в електронните и радиочестотните системи (RF) .

Много електронни системи (като RF предаватели, антени и тестово оборудване) са проектирани да работят със специфични характерни импеданси (обикновено 50Ω или 75Ω) . импедансното несъответствие между свързаните компоненти могат да причинят внимателно сигнални отражения, които влошават целостта на сигнала, намаляват ефективността на предаването на електроенергията, и могат да повредят чувствителното оборудване. 0} db atnuators, и могат да повредят чувствителното оборудване, за да се поддържат внимателно, за да се поддържат внимателно доразяване на сигнала, които влошават целостта на сигнала, намаляват ефективността на предаването на електроенергия, и могат да повредят чувствителното оборудване . 0} db atnu. Стандартизиран импеданс (E . g ., 50Ω) в техните входни и изходни портове ., когато са поставени между несъответстващи компоненти, те "мостират" пропастта на импеданса, като свеждат до минимум отраженията и осигуряват ефективно предаване на сигнала, без да променят амплитудата на сигнала .



2. Адаптация на механична/интерфейс
В сложни системи компонентите често използват различни видове конектори (като SMA, N-тип, BNC) или физически форми . 0 dB атенюатори се използват като адаптери за разрешаване на тези несъвместимости .



3. Справка за калибриране и тестване
В RF, микровълновата и оптичното тестване прецизността е от решаващо значение . 0 dB атенюаторите служат като ценни инструменти за калибриране и референтни точки: те действат като "известен стандарт" в тестовите настройки .



4. Консистенция на пътя на сигнала
В системи, където изискванията за затихване се променят динамично (като комуникационни мрежи или радарни системи), 0 DB атибуторите могат да поддържат механична и електрическа равномерност в сигналната верига:



Например, системата може да превключва между използване на атенюатор с 5 dB (за да се намалят силните сигнали) и да не изискват затихване (за обработка на слаби сигнали) ., като се вмъкне 0 dB атенюатор, когато не е необходимо затихване, да се свърже, че е необходимо да се избегне физическите дължини, конектора зареждане Неочаквани промени във фазата на сигнала, забавяне или импеданс, които биха могли да попречат на производителността на системата .



5. Изолация и защита
Although they do not reduce signal amplitude, 0 dB attenuators are usually integrated with design features that provide electrical isolation or protection: they can buffer sensitive components (such as receivers) from voltage spikes or reflections generated by downstream devices (such as transmitters). Their internal circuitry (e.g., Резистивните мрежи) могат да намалят преходните сигнали или да предотвратят вредната обратна мощност от увреждане на оборудването нагоре по течението . във високочестотни системи, дори без затихване, те могат да намалят "кръстосаната част", като изолират различни секции на сигналния път .



Примери за кандидатстване

RF комуникационни системи: A 0 dB атенюатор между приемо -предавател и антена гарантира съвпадение на импеданса 50Ω, като увеличи максимално предаване на мощност .

Тестови лаборатории: A 0 dB атенюатор (SMA-към-BNC) се използва за свързване на генератор на сигнали и осцилоскоп, служейки като интерфейсен адаптер и справка за калибриране .

Излъчване: Във видео системите 75Ω 0 dB атенюаторите съвпадат с коаксиални кабели с усилватели, предотвратявайки сигналните отражения, които причиняват призраци или изкривяване .



В заключение, 0 DB атибуторите не са "безполезни"-те са универсални компоненти, които решават ключови инженерни предизвикателства, свързани със импеданса, свързаността, калибрирането и стабилността на системата, и тяхната стойност се простира далеч отвъд затихването на сигнала .
