Какви са разликите между коаксиални и вълноводни RF товари?

Здравейте! Като доставчик на радиочестотни товари, получих много въпроси относно разликите между коаксиални и вълноводни радиочестотни товари. Така че реших да отделя малко време, за да ви разкажа всичко по лесен за разбиране начин.

Първо, нека поговорим за това какво представляват радиочестотните товари. С прости думи, радиочестотните товари са компоненти, използвани в радиочестотни (RF) системи за поглъщане на радиочестотна мощност. Те са проектирани да имитират импеданса на системата, към която са свързани, така че да могат да разсейват мощността, без да причиняват отражения.

Коаксиални радиочестотни товари

Коаксиалните RF товари са доста често срещани и съществуват от дълго време. Те използват коаксиални кабели като среда за предаване. Коаксиалните кабели се състоят от централен проводник, изолационен слой, метален екран и външна обвивка.

Едно от големите предимства на коаксиалните радиочестотни товари е тяхната гъвкавост. Те могат лесно да се огъват и насочват около други компоненти в системата. Това ги прави чудесни за приложения, където пространството е ограничено или където трябва да направите бързи промени в оформлението. Например, при настройка на тестов стенд можете лесно да премествате и позиционирате коаксиални RF товари, ако е необходимо.

Друг плюс е техният широк честотен диапазон. Коаксиалните RF товари могат да работят в широк спектър от честоти, от няколко мегахерца до няколко гигахерца. Тази гъвкавост ги прави подходящи за различни приложения, включително телекомуникации, радарни системи и безжични мрежи.

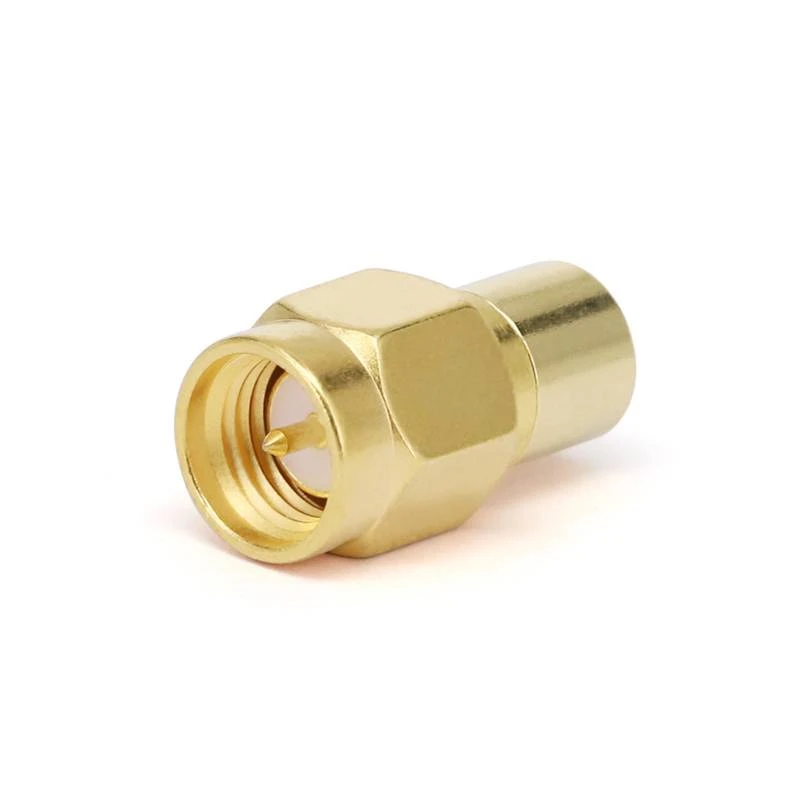

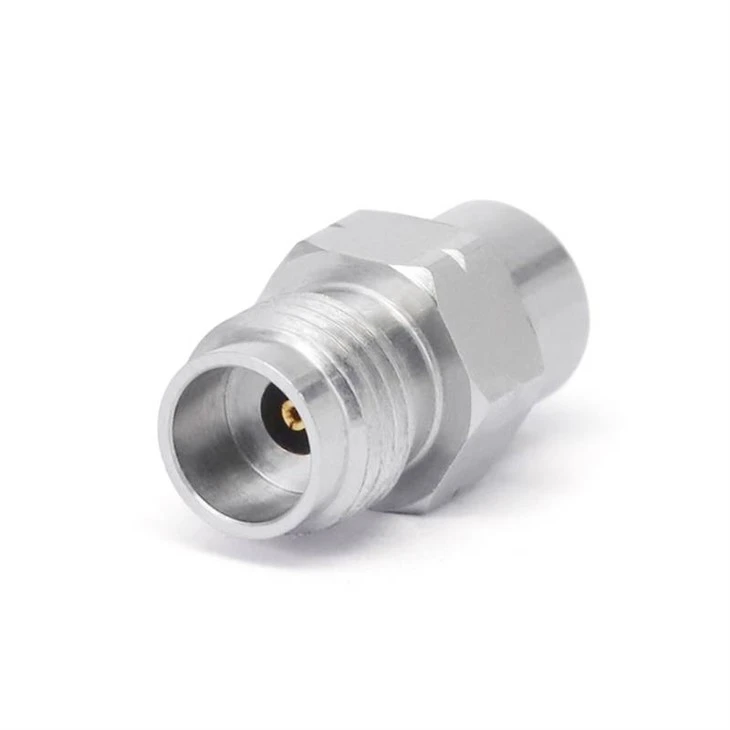

Що се отнася до видовете, има различни опции за конектори, налични за коаксиални радиочестотни товари. Някои популярни включват 2,92 mm, 2,4 mm и SMA конектори. The2,92 mm RF натоварванияса известни със своите високочестотни характеристики, способни да обработват честоти до 40 GHz. The2,4 mm RF натоварванияможе да отиде дори по-високо, с честотен диапазон, който може да достигне до 50 GHz. И наSMA RF натоварваниясе използват по-често в приложения с по-ниска честота, обикновено до 18 GHz.

Коаксиалните радиочестотни товари обаче също имат някои ограничения. Те имат сравнително по-нисък капацитет за работа с мощност в сравнение с вълноводни радиочестотни товари. Това означава, че ако трябва да разсеете голямо количество RF мощност, коаксиалните RF товари може да не са най-добрият избор. Също така, с увеличаване на честотата, загубите в коаксиалните кабели могат да станат по-значителни, което може да повлияе на цялостната производителност на товара.

Вълноводни RF натоварвания

От друга страна, вълноводните радиочестотни товари използват вълноводи като среда за предаване. Вълноводите са кухи метални тръби, които насочват електромагнитните вълни. Те обикновено са изработени от материали като месинг, мед или алуминий.

Едно от основните предимства на вълноводните радиочестотни товари е тяхната висока мощност - капацитет за работа. Вълноводите могат да се справят с много по-големи количества радиочестотна мощност в сравнение с коаксиалните кабели. Това ги прави идеални за приложения с висока мощност, като например радарни системи с висока мощност и ускорители на частици.

Вълноводните радиочестотни товари също имат по-ниски загуби при високи честоти. Тъй като електромагнитните вълни са ограничени в рамките на кухия вълновод, има по-малко загуби на радиация и по-малко взаимодействие с околната среда. Това води до по-добра производителност при високи честоти в сравнение с коаксиалните RF товари.

Но вълноводните RF натоварвания не са лишени от своите недостатъци. Те са по-малко гъвкави от коаксиалните RF товари. Вълноводите са твърди структури и е трудно да се огънат или насочат около други компоненти. Това може да направи инсталирането и интегрирането на вълноводни RF товари по-предизвикателни, особено в тесни пространства.

Друго ограничение е техният тесен честотен диапазон. Вълноводите са проектирани да работят в определена честотна лента и извън тази лента тяхната работа може да се влоши значително. Това означава, че трябва внимателно да изберете подходящия размер и тип вълновод за вашите специфични честотни изисквания.

Сравнителна таблица

Нека обобщим разликите между коаксиални и вълноводни RF товари в таблица:

Приложения

Изборът между коаксиални и вълноводни радиочестотни товари зависи до голяма степен от конкретното приложение. За приложения, където гъвкавостта и широкият честотен диапазон са важни, като например при лабораторни тестове и малки безжични системи, коаксиалните RF товари често са предпочитаният избор.

От друга страна, за приложения с висока мощност и висока честота, като в широкомащабни радарни системи и сателитна комуникация, вълноводните RF товари са по-подходящи.

Кое да изберете?

Когато решавате кой тип радиочестотно натоварване да използвате, трябва да имате предвид вашите специфични изисквания. Помислете за количеството енергия, което трябва да разсеете, честотния диапазон на вашата система, наличното пространство и бюджета ви.

Ако работите върху проект с ограничени изисквания за мощност и нужда от гъвкавост, коаксиалните RF товари са чудесен вариант. Можете да избирате от различни типове конектори и честотни диапазони, за да отговорите на вашите нужди. Вижте нашите2,92 mm RF натоварвания,2,4 mm RF натоварвания, иSMA RF натоварванияза различни честотни опции.

Ако имате работа с приложения с висока мощност и висока честота, вълноводните радиочестотни товари може да са правилният начин. Но бъдете подготвени за предизвикателствата на монтажа и необходимостта внимателно да изберете правилния размер на вълновода.
