Какви са разликите между монолитни и хибридни RF циркулационни помпи?

В областта на радиочестотната (RF) технология циркулационните помпи играят решаваща роля в управлението на потока от RF сигнали. Те са пасивни нереципрочни устройства, които позволяват на сигналите да се движат в определена посока около портовете. Два често срещани вида RF циркулационни помпи са монолитни и хибридни циркулационни помпи. Като доставчик на радиочестотни циркулационни помпи, бях свидетел от първа ръка на уникалните характеристики и приложения на тези два типа и в този блог ще се задълбоча в разликите им.

1. Структурен дизайн

Монолитни RF циркулатори

Монолитните RF циркулационни помпи са изградени като единична интегрирана единица. Компонентите на ядрото, като феритния материал, микролентовите или лентовите вериги и магнитните структури, са произведени върху един субстрат. Тази конструкция от едно парче предлага няколко предимства. Първо, осигурява високо ниво на механична стабилност. Тъй като всички компоненти са част от една структура, има по-малък риск от разместване или механична повреда поради външни вибрации или удари.

Второ, компактният дизайн на монолитните циркулационни помпи ги прави идеални за приложения, където пространството е на първо място. Например, в комуникационни устройства с малък размер, като ръчни радиостанции или миниатюрни радарни системи, монолитната циркулационна помпа може лесно да бъде интегрирана в ограниченото налично пространство.

Хибридни RF циркулатори

Хибридните RF циркулационни помпи, от друга страна, са конструирани чрез комбиниране на множество отделни компоненти. Тези компоненти могат да включват отделни феритни елементи, конектори и печатни платки. Модулният характер на хибридните циркулационни помпи позволява по-голяма гъвкавост в дизайна. Инженерите могат да избират различни видове феритни материали, конектори и конфигурации на вериги въз основа на специфичните изисквания на приложението.

Тази модулност обаче има и някои недостатъци. Множеството компоненти трябва да бъдат внимателно сглобени, което увеличава риска от неправилно подравняване. Малко отклонение по време на процеса на сглобяване може значително да влоши работата на циркулационната помпа, като например увеличаване на вмъкнатите загуби или намаляване на изолацията.

2. Експлоатационни характеристики

Вмъкната загуба

Загубата на вмъкване е критичен параметър за производителност за RF циркулационни помпи, тъй като представлява количеството мощност на сигнала, което се губи, докато сигналът преминава през циркулационната помпа. Монолитните циркулационни помпи обикновено имат по-ниски загуби в сравнение с хибридните циркулационни помпи. Интегрираният дизайн на монолитните циркулационни помпи намалява броя на интерфейсите и прекъсванията в пътя на сигнала, което води до по-малко затихване на сигнала.

В приложения, където силата на сигнала е от решаващо значение, като например при радиочестотни предаватели с висока мощност, по-ниската загуба на вмъкване на монолитните циркулационни помпи може да помогне за поддържане на целостта на предавания сигнал. Например, в сателитна комуникационна система, монолитна циркулационна помпа може да гарантира, че високомощният радиочестотен сигнал от предавателя достига до антената с минимални загуби.

Хибридните циркулационни помпи, поради тяхната конструкция с отделни компоненти, може да имат по-високи загуби на вмъкване. Интерфейсите между различните компоненти могат да причинят отражения и разсейване на сигнала, което води до допълнителна загуба на мощност. Въпреки това, с внимателен дизайн и висококачествен подбор на компоненти, внесените загуби на хибридните циркулационни помпи могат да бъдат сведени до минимум до приемливо ниво за много приложения.

Изолация

Изолацията е друг важен показател за ефективност, който измерва способността на циркулационната помпа да предотвратява изтичане на сигнали между несъседни портове. Монолитните циркулационни помпи обикновено предлагат добра изолационна производителност. Интегрираната структура помага да се задържат магнитните полета и да се намали връзката между портовете.

В една комуникационна система високата изолация е от съществено значение за предотвратяване на смущения между различните пътища на сигнала. Например, в приемо-предавателна система, циркулационната помпа трябва да изолира предавателя от приемника, за да избегне самосмущение. Монолитните циркулационни помпи могат ефективно да постигнат тази изолация, осигурявайки правилната работа на трансивъра.

Хибридните циркулационни помпи също могат да осигурят висока изолация, но това изисква по-внимателен дизайн и настройка. Дискретните компоненти трябва да бъдат подредени и оптимизирани, за да се сведе до минимум свързването между портовете. В някои случаи може да са необходими допълнителни екраниращи или филтриращи компоненти за подобряване на изолационните характеристики на хибридните циркулационни помпи.

Честотна характеристика

Монолитните циркулационни помпи често имат по-ограничена честотна характеристика в сравнение с хибридните циркулационни помпи. Интегрираният дизайн на монолитните циркулационни помпи е оптимизиран за определен честотен диапазон по време на производствения процес. Веднъж произведена, може да бъде предизвикателство да се промени честотната характеристика на монолитна циркулационна помпа.

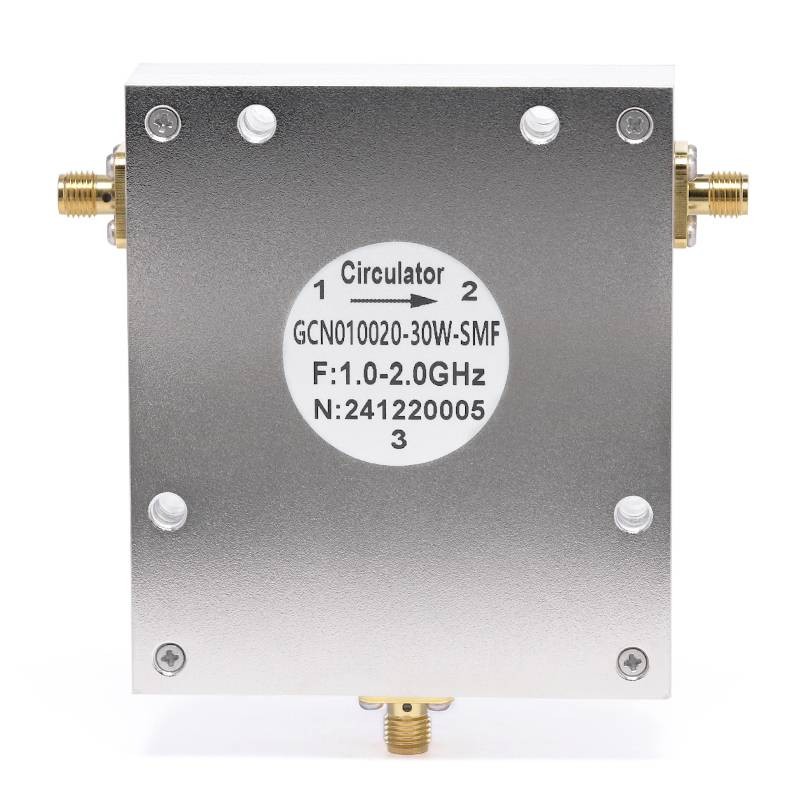

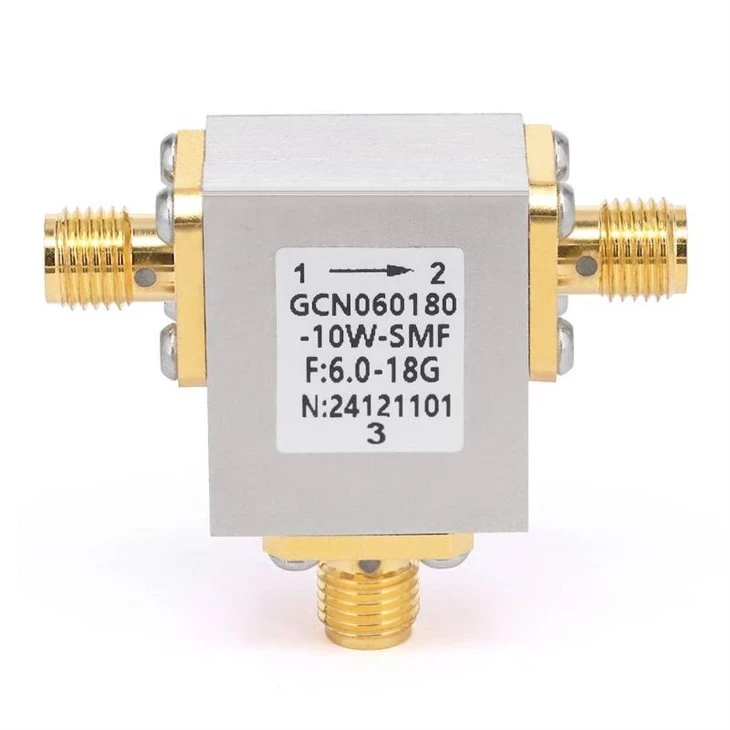

Хибридните циркулационни помпи, със своя модулен дизайн, предлагат по-голяма гъвкавост в честотната характеристика. Инженерите могат да избират различни феритни материали и конфигурации на веригата, за да постигнат по-широк честотен диапазон. Например, ако дадено приложение изисква циркулационна помпа да работи в широка честотна лента, може да се проектира хибридна циркулационна помпа, която да отговаря на това изискване. Ние предлагаме разнообразие от циркулационни помпи с различни честотни диапазони, като напр26,5GHz RF коаксиални циркулационни машини,40GHz RF коаксиални циркулатори, и18GHz RF коаксиални циркулатори.

3. Разходи и съображения за производство

цена

Монолитните циркулационни помпи обикновено са по-скъпи за производство от хибридните циркулационни помпи. Процесът на производство на монолитни циркулационни помпи включва усъвършенствани техники за производство на полупроводници, като фотолитография и отлагане на тънък филм. Тези процеси изискват специализирано оборудване и чиста среда, което увеличава производствените разходи.

Хибридните циркулационни помпи, съставени от отделни компоненти, могат да бъдат по-рентабилни. Компонентите могат да се доставят от различни доставчици, а процесът на сглобяване е относително лесен. Това прави хибридните циркулационни помпи по-привлекателна опция за чувствителни към разходите приложения.

Сложност на производството

Производството на монолитни циркулационни помпи е сложен и високоспециализиран процес. Това изисква прецизен контрол на производствените параметри, за да се осигури постоянна работа на циркулационните помпи. Всяко отклонение в производствения процес може да доведе до значителни промени в работата на монолитните циркулационни помпи.

Хибридните циркулационни помпи, въпреки че изискват внимателно сглобяване, имат относително по-ниска сложност на производство. Отделните компоненти могат лесно да бъдат тествани и сменени, ако е необходимо по време на процеса на сглобяване. Това позволява по-голяма гъвкавост в производствения процес и може да намали времето за производство.

4. Приложения

Монолитни RF циркулатори

Монолитните RF циркулационни помпи обикновено се използват в приложения, където се изисква висока производителност, компактен размер и надеждност. Във военни и космически приложения, като радарни системи и комуникационни сателити, монолитните циркулационни помпи са предпочитани поради тяхната отлична производителност и висока надеждност. Компактният размер на монолитните циркулационни помпи също ги прави подходящи за използване в преносими комуникационни устройства и миниатюрни радиочестотни системи.

Хибридни RF циркулатори

Хибридните RF циркулационни помпи намират широко приложение в търговски комуникационни системи, като клетъчни базови станции и Wi-Fi рутери. Ценовата ефективност и гъвкавостта на дизайна ги правят популярен избор за тези приложения. Освен това, в изследователски и развойни проекти, където изискванията за честота могат да се променят, хибридните циркулационни помпи могат лесно да бъдат модифицирани, за да отговорят на новите изисквания.

Заключение

В обобщение, монолитните и хибридните радиочестотни циркулационни помпи имат различни разлики по отношение на структурния дизайн, работните характеристики, цената и приложенията. Монолитните циркулационни помпи предлагат висока производителност, компактен размер и висока надеждност, но идват с по-висока цена и ограничена гъвкавост на честотата. Хибридните циркулационни помпи, от друга страна, осигуряват по-голяма гъвкавост на дизайна, ефективност на разходите и по-широка честотна характеристика за сметка на потенциално по-ниска производителност и по-висока сложност на сглобяването.

Като доставчик на RF циркулационни помпи, ние разбираме разнообразните нужди на нашите клиенти. Независимо дали се нуждаете от високопроизводителна монолитна циркулационна помпа за критично приложение или рентабилна хибридна циркулационна помпа за търговски проект, ние можем да ви предложим правилното решение. Ако се интересувате от нашите RF циркулационни помпи или имате някакви специфични изисквания за вашия проект, моля не се колебайте да се свържете с нас за подробно обсъждане и преговори за доставка.

Референции

• Позар, DM (2011). Микровълнова техника (4-то издание). Уайли.
• Collin, RE (2001). Основи на микровълновото инженерство (2-ро издание). Уайли.
• Bahl, IJ, & Bhartia, P. (1988). Дизайн на микровълнова твърда верига. Уайли.
