Какви са електрическите свойства на тестовите кабели VNA?

Здравейте! Като доставчик на кабели за изпитване на VNA, аз съм изключително развълнуван да се потопя в електрическите свойства на тези изящни кабели с вас.

Първо, нека поговорим за това какво представляват кабелите за изпитване на VNA. Те са решаващи компоненти в областта на тестването и измерването. VNA означава Vector Network Analyzer и тези кабели се използват за свързване на анализатора към тестваното устройство. Ако искате да научите повече за тях, можете да разгледате тази връзка:VNA тестови кабели.

Едно от най-важните електрически свойства на тестовите кабели VNA е характеристичният импеданс. Характерният импеданс е основно съотношението на напрежението към тока в пътуваща вълна по кабела. За повечето тестови кабели VNA стандартният характерен импеданс е 50 ома. Това е така, защото голяма част от RF (радиочестотното) оборудване е проектирано да работи с импеданс от 50 ома. Когато импедансът на кабела съответства на импеданса на оборудването, той осигурява максимален трансфер на мощност и минимизира отраженията на сигнала.

Нека ви дам един пример. Представете си, че се опитвате да налеете вода през маркуч. Ако маркучът е прегънат, водният поток ще бъде нарушен и част от водата може дори да изпръска обратно. По същия начин, ако импедансът на VNA тестовия кабел не съвпада с импеданса на VNA или тестваното устройство, сигналът може да се отрази обратно, причинявайки грешки в измерването. Така че да имате правилния характерен импеданс е като да имате гладко течащ маркуч за вашите електрически сигнали.

Друго ключово свойство е затихването. Затихването се отнася до загубата на сила на сигнала, докато той преминава през кабела. Измерва се в децибели на единица дължина (dB/m или dB/ft). Степента на затихване зависи от няколко фактора, като честотата на сигнала, дължината на кабела и конструкцията на кабела.

По-високите честоти са склонни да изпитват повече затихване, отколкото по-ниските честоти. Това е така, защото при по-високи честоти електрическите сигнали взаимодействат повече с материалите в кабела, причинявайки повече енергия да се разсейва като топлина. Например кабел за изпитване на VNA може да има затихване от 0,5 dB/m при 1 GHz, но това може да се увеличи до 2 dB/m при 10 GHz.

Дължината на кабела също играе голяма роля. Колкото по-дълъг е кабелът, толкова повече ще отслабва сигналът. Така че, когато избирате VNA тестов кабел, трябва да имате предвид разстоянието между VNA и тестваното устройство. Ако трябва да измервате сигнали на голямо разстояние, може да искате да изберете кабел с по-ниско затихване или да използвате усилватели на сигнала, за да увеличите силата на сигнала.

VSWR или коефициент на стояща вълна на напрежението е друго важно електрическо свойство. VSWR е мярка за това колко добре кабелът е съгласуван с товара (тестваното устройство). Това е съотношението на максималното напрежение към минималното напрежение на кабела. VSWR от 1:1 означава, че кабелът е идеално съчетан с товара и няма отражения на сигнала. В действителност е почти невъзможно да се постигне перфектен VSWR 1:1, но по-нисък VSWR винаги е по-добър.

Високият VSWR може да доведе до проблеми като намален трансфер на мощност, неточни измервания и дори повреда на оборудването. Например, ако VSWR е твърде висок, отразеният сигнал може да причини прегряване или неизправност на VNA. Така че, когато избирате VNA тестови кабели, трябва да търсите кабели с нисък VSWR, особено ако работите със сигнали с висока мощност.

Фазовата стабилност също е критично свойство, особено когато правите прецизни измервания. Стабилността на фазата се отнася до това колко се променя фазата на сигнала във времето, температурата и честотата. В някои приложения, като измерване на антена или тестване на микровълнова верига, дори малка промяна във фазата може да доведе до значителни грешки в измерването.

Например, ако тествате антена, фазата на сигнала може да повлияе на диаграмата на излъчване на антената. Ако фазата на сигнала от тестовия кабел на VNA се промени, това може да накара антената да изглежда, че има различен модел на излъчване, отколкото в действителност. Така че за тези типове приложения се нуждаете от VNA тестови кабели с висока фазова стабилност.

Сега нека поговорим за това как тези електрически свойства могат да бъдат повлияни от конструкцията на кабела. Вътрешният проводник на тестовия кабел VNA обикновено е направен от мед или медна сплав. Медта е добър проводник на електричество, което спомага за намаляване на затихването. Външният проводник, известен още като екран, се използва за защита на вътрешния проводник от външни електромагнитни смущения. Добрият щит също може да помогне за намаляване на VSWR, като предотвратява изтичането на сигнал.

Диелектричният материал между вътрешния и външния проводник също играе роля в електрическите свойства на кабела. Различните диелектрични материали имат различни диелектрични константи, което може да повлияе на характеристичния импеданс, затихването и фазовата стабилност на кабела. Например кабелите с материал с ниска диелектрична константа, като PTFE (политетрафлуороетилен), обикновено имат по-ниско затихване и по-добра фазова стабилност от кабелите с материал с висока диелектрична константа.

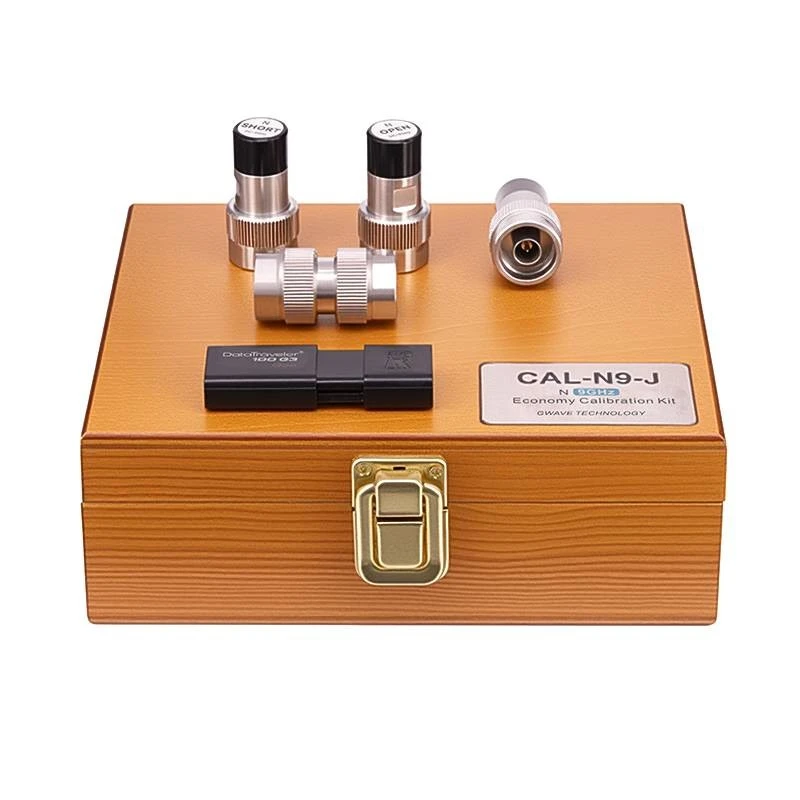

Когато става въпрос за поддържане на електрическите свойства на VNA тестови кабели, калибрирането е от съществено значение. Калибрирането помага да се гарантира, че измерванията, направени с кабелите, са точни. Можете да използватеКомплекти за калибриранеза да калибрирате вашия VNA и кабелите. Тези комплекти обикновено съдържат набор от известни стандарти, като отворени, къси и товарни вериги. Чрез измерване на тези стандарти с VNA и кабелите можете да коригирате всякакви грешки, причинени от електрическите свойства на кабелите.

В заключение, електрическите свойства на тестовите кабели VNA, като характеристичен импеданс, затихване, VSWR, стабилност на фазата, всички са от решаващо значение за прецизно изпитване и измерване. Като доставчик разбирам важността на тези свойства и се ангажирам да предоставям висококачествени VNA тестови кабели, които отговарят на вашите нужди. Независимо дали работите върху малък мащабен проект или широкомащабно промишлено приложение, наличието на подходящите VNA тестови кабели може да направи огромна разлика в точността и надеждността на вашите измервания.

Ако се интересувате от закупуването на VNA тестови кабели или имате някакви въпроси относно техните електрически свойства, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите най-добрите кабели за вашите специфични изисквания. Нека работим заедно, за да гарантираме, че вашите процеси на тестване и измерване са възможно най-точни и ефективни!

препратки:

• „Дизайн на RF и микровълнова верига за безжични приложения“ от Крис Боуик
• „Теория на антената: анализ и дизайн“ от Константин А. Баланис
