Какъв е честотният обхват на тестовите кабели VNA?

Като доставчик на кабели за тестване на VNA често ме питат за честотния диапазон на тези основни компоненти в областта на тестването и измерването. В този блог ще се задълбоча в детайлите на честотния диапазон на кабелите за тестване на VNA, защо има значение и как влияе на вашите приложения за тестване.

Разбиране на VNA тестови кабели

VNA или Vector Network Analyzer е мощен инструмент, използван за измерване на мрежовите параметри на електрическите мрежи. VNA тестовите кабели са решаващата връзка между VNA и тестваното устройство (DUT). Те са проектирани да предават точно тестовите сигнали от VNA към DUT и обратно, осигурявайки надеждни и прецизни измервания.

Тестовите кабели VNA са проектирани да отговарят на взискателните изисквания за високочестотно тестване. Предлагат се в различни типове, включително гъвкави, полутвърди и подходящи кабели, всеки със собствен набор от характеристики и приложения. Можете да разгледате нашата широка гама отVNA тестови кабелиза да намерите този, който отговаря на вашите нужди.

Честотният обхват на VNA тестови кабели

Честотният обхват на кабелите за тестване на VNA е ключова спецификация, която определя пригодността на кабела за различни приложения за тестване. Отнася се до обхвата от честоти, върху които кабелът може ефективно да предава сигнали с приемливи нива на затихване, обратна загуба и фазова стабилност.

Нискочестотен диапазон

Повечето тестови кабели VNA могат да работят с честоти, започващи от няколко килохерца (kHz). При ниски честоти електрическите характеристики на кабела са относително стабилни, а затихването е минимално. Този нискочестотен диапазон често се използва за основни електрически тестове, като например измерване на съпротивлението и капацитета на компонентите.

Високочестотен диапазон

Високочестотната граница на тестовите кабели VNA може да варира значително в зависимост от типа и конструкцията на кабела. За стандартни гъвкави VNA тестови кабели горната граница на честотата може да варира от 26,5 GHz до 40 GHz. Тези кабели обикновено се използват в радиочестотни и микровълнови приложения с общо предназначение.

Полутвърдите кабели, от друга страна, могат да предложат много по-високи честотни възможности. Те обикновено могат да работят до 67 GHz или дори по-висока в някои случаи. Полутвърдите кабели са предпочитани за приложения с висока производителност, където се изискват ниски загуби и отлична фазова стабилност, като например в космическата и отбранителната промишленост.

Приспособимите кабели са компромис между гъвкави и полутвърди кабели. Те предлагат добър баланс между гъвкавост и високочестотна производителност, с честотни диапазони обикновено до 40 GHz.

Значение на честотния диапазон

Честотният обхват на тестовите кабели VNA е от изключително значение поради няколко причини:

Точност на измерване

Използването на тестов кабел VNA с подходящ честотен диапазон е от съществено значение за точни измервания. Ако честотният диапазон на кабела е твърде нисък за тестовата честота, затихването на сигнала ще бъде прекомерно, което ще доведе до неточни показания. От друга страна, използването на кабел с много по-висок честотен диапазон от необходимото може да бъде по-скъпо и може да не осигури никакви допълнителни предимства.

Съвместимост с DUT

Честотният диапазон на кабела трябва да е съвместим с честотните характеристики на тестваното устройство (DUT). Например, ако тествате високочестотен RF компонент, който работи на 30 GHz, имате нужда от тестов кабел VNA, който може да работи с честоти до поне 30 GHz.

Производителност на системата

В системата за тестване на VNA цялостната производителност е силно повлияна от производителността на тестовите кабели. Кабел с широк и подходящ честотен диапазон може да помогне за поддържане на целостта на тестовите сигнали, като гарантира, че VNA може да измерва точно мрежовите параметри на DUT.

Фактори, влияещи върху честотния диапазон

Няколко фактора могат да повлияят на честотния диапазон на тестовите кабели VNA:

Кабелна конструкция

Конструкцията на кабела, включително вида на проводника, диелектричния материал и екранировката, играе важна роля при определяне на неговия честотен диапазон. Например, кабели с висококачествени диелектрични материали, като PTFE (политетрафлуороетилен), могат да предложат по-добри високочестотни характеристики поради техните характеристики с ниски загуби.

Тип конектор

Видът на конекторите, използвани на кабела, също влияе върху неговия честотен диапазон. Висококачествени съединители, като SMA (подминиатюрна версия A), 2,92 mm и 1,85 mm съединители, са проектирани да се справят с високи честоти и да осигурят добра електрическа връзка. Използването на грешен тип конектор може да ограничи честотната производителност на кабела.

Дължина на кабела

Дължината на кабела може да повлияе на неговия честотен диапазон. По-дългите кабели обикновено имат по-високо затихване, особено при високи честоти. Поради това е важно да изберете подходящата дължина на кабела въз основа на изискванията за тестване и наличното пространство в настройката за тестване.

Калибриране и честотен диапазон

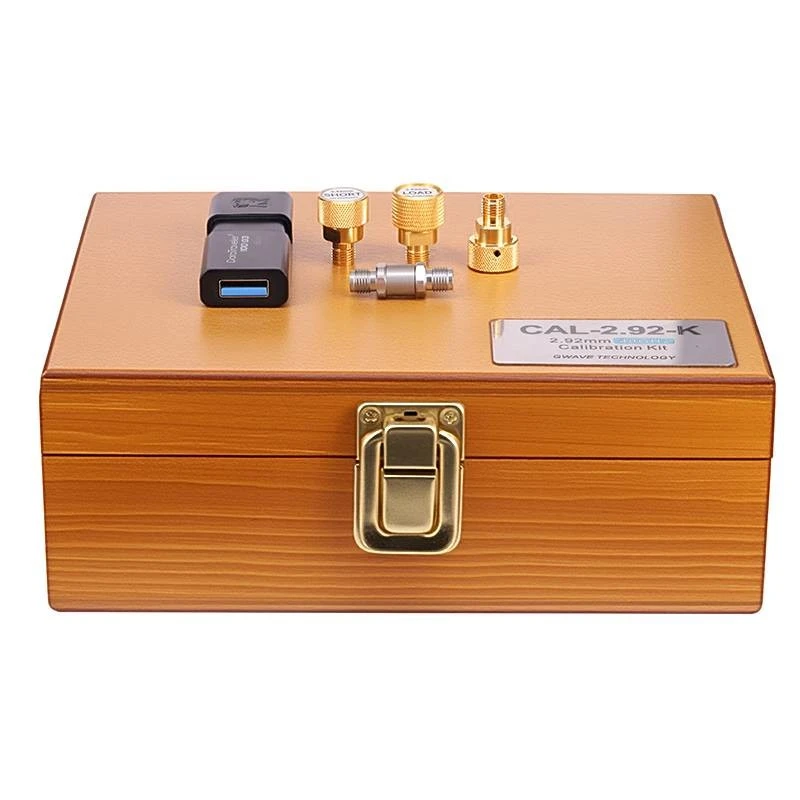

Калибрирането е важна стъпка в VNA тестването, за да се осигурят точни измервания.Комплекти за калибриранесе използват за компенсиране на грешките, въведени от тестовите кабели, конектори и самата VNA.

Процесът на калибриране обикновено се извършва в определен честотен диапазон. Важно е да се гарантира, че честотният обхват на калибриране съвпада с честотния обхват на VNA тестовите кабели и DUT. Ако калибрирането не е извършено правилно, резултатите от измерването може да са неточни, особено в краищата на честотния диапазон.

Избор на правилния VNA тестов кабел въз основа на честотния диапазон

Когато избирате кабел за тестване на VNA, е изключително важно да вземете предвид честотния диапазон на вашето приложение за тестване. Ето няколко стъпки, които ще ви помогнат да направите правилния избор:

1. Определете честотата на теста: Определете честотния диапазон на сигналите, които трябва да измерите. Това ще ви даде ясна представа за минималния честотен диапазон, необходим за кабела.
2. Обмислете изискванията за кандидатстване: Ако работите върху приложение с висока производителност, като 5G тестване или сателитна комуникация, може да ви е необходим кабел с по-широк и по-висок честотен диапазон. За тестване с общо предназначение може да е достатъчен стандартен гъвкав кабел с умерен честотен диапазон.
3. Оценете характеристиките на кабела: Вижте други характеристики на кабела, като затихване, обратна загуба и фазова стабилност, в допълнение към честотния диапазон. Тези фактори също могат да повлияят на точността на измерване и цялостната производителност на системата за тестване.

Заключение

Честотният обхват на тестовите кабели за VNA е критична спецификация, която пряко влияе върху точността и надеждността на вашите VNA измервания. Като доставчик на тестови кабели за VNA, ние разбираме важността на осигуряването на кабели с правилния честотен диапазон за вашите специфични приложения.

Ако сте на пазара за кабели за тестване на VNA или имате някакви въпроси относно честотния диапазон и последиците от него, моля, не се колебайте да се свържете с нас. Нашият екип от експерти е готов да ви помогне при избора на най-добрите кабели за вашите нужди от тестване и да ви напътства през процеса на доставка.

Референции

• [Наръчник по микровълнова и радиочестотна техника] (автор, издател, година)
• [Насоки за тестване на VNA] (Организация, година)
