Какъв е принципът на DC блоковете?

Здравейте! Като доставчик на DC блокове често ме питат какъв е принципът на DC блоковете. Така че реших да напиша този блог, за да го разбия за вас по прост и лесен за разбиране начин.

Първо, нека поговорим какво означава DC. DC е съкращение от постоянен ток. В електрическата верига постоянният ток протича само в една посока. Можете да намерите DC в неща като батерии и някои захранвания. От друга страна, имаме AC или променлив ток, който периодично променя посоката си. Сега, DC блоковете са устройства, които са проектирани да спират потока на постоянен ток, като същевременно позволяват преминаването на променлив ток.

И така, защо бихме искали да направим това? Е, има куп причини. В много електронни системи може да имаме ситуация, в която не искаме DC да пречи на AC сигналите. Например, в радиочестотни (RF) вериги, DC може да причини проблеми като проблеми с отклонението, които могат да объркат работата на цялата система. Чрез използването на DC блок можем да изолираме DC компонента и да се уверим, че се обработват само AC сигналите.

Нека да разгледаме малко по-дълбоко как работят DC блоковете. Основният принцип зад DC блок се основава на свойствата на кондензаторите. Кондензаторът е електрически компонент, който съхранява и освобождава електрическа енергия. Състои се от две проводими плочи, разделени от изолационен материал, наречен диелектрик.

Когато AC сигнал се приложи към кондензатор, кондензаторът позволява на сигнала да премине. Това е така, защото променящото се напрежение на AC сигнала кара кондензатора да се зарежда и разрежда непрекъснато. Тъй като напрежението на AC сигнала се повишава и намалява, кондензаторът последователно съхранява и освобождава енергия, като ефективно позволява на AC сигнала да тече през веригата.

Когато обаче става въпрос за DC, нещата са различни. Кондензаторът действа като отворена верига за DC. След като кондензаторът е напълно зареден от постояннотоковото напрежение, през него не може да тече повече ток. Така че, ако имаме източник на постоянно напрежение, който се опитва да премине през кондензатор, кондензаторът ще блокира постоянния ток, след като достигне пълния си заряд.

В типичен DC блок кондензаторът се използва като основен компонент за блокиране на DC. Можете да мислите за това като за вид филтър. DC блокът позволява преминаването на AC сигнали с честоти над определена честота на прекъсване, като същевременно блокира DC компонента. Честотата на прекъсване се определя от стойността на капацитета на кондензатора и съпротивлението във веригата.

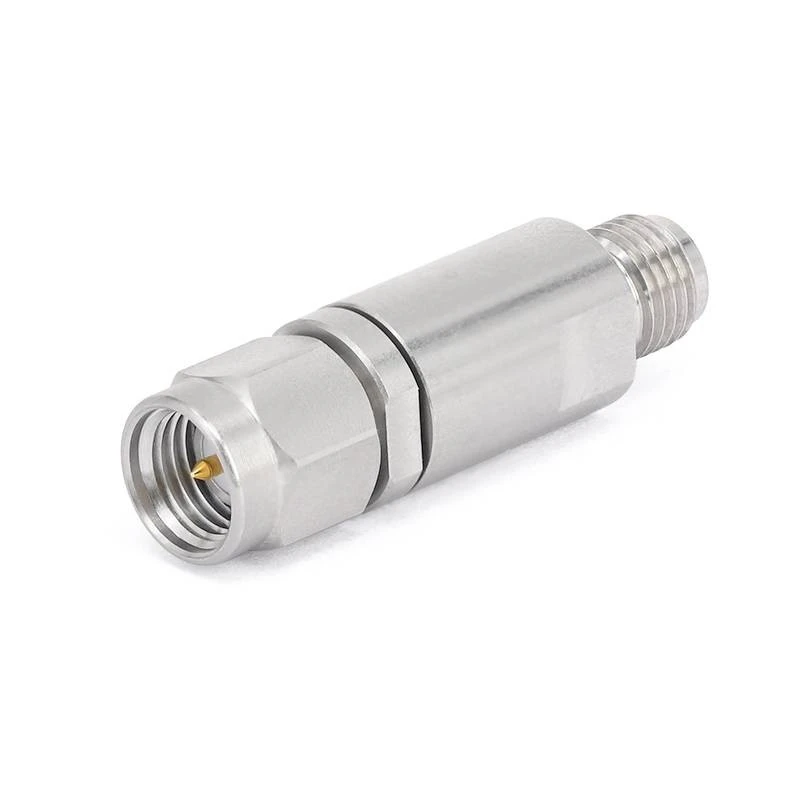

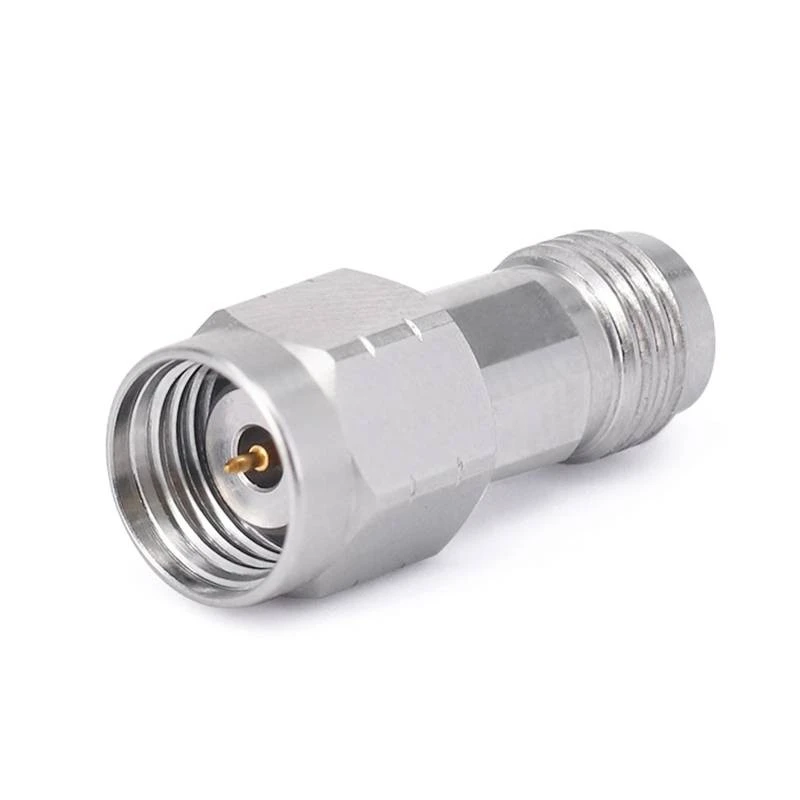

На пазара има различни видове DC блокове. Един тип са вътрешните DC блокове. Те са предназначени за специфични приложения, където пространството може да е ограничено или където се нуждаете от по-интегрирано решение. Можете да проверите повече за Inner DC Blocksтук.

Вътрешните DC блокове често имат по-компактен дизайн в сравнение с други видове DC блокове. Те обикновено се използват във високочестотни вериги, като тези в телекомуникационно оборудване и радарни системи. В тези приложения вътрешните DC блокове помагат да се гарантира, че DC компонентите не пречат на чувствителните AC сигнали, които са от решаващо значение за правилното функциониране на оборудването.

Друг важен аспект на DC блоковете са техните работни характеристики. Една ключова характеристика е вмъкнатата загуба. Загубата на вмъкване се отнася до количеството мощност на сигнала, което се губи, когато сигналът преминава през DC блока. Един добър DC блок трябва да има ниска загуба на вмъкване, така че AC сигналите да могат да преминават с минимално затихване.

Изолацията също е решаващ фактор. Изолацията измерва колко добре DC блокът може да блокира DC компонента. DC блок с висока изолация може ефективно да предотврати изтичането на DC към другата страна на веригата. Това е особено важно в приложения, където дори малко количество DC смущения може да причини значителни проблеми.

Сега, нека поговорим за някои реални приложения на DC блокове. В областта на безжичната комуникация DC блоковете се използват в антенни системи. Антените са проектирани да приемат и предават променливотокови сигнали, но понякога може да има постояннотоков компонент поради фактори като електрически смущения или изтичане на мощност. Чрез използването на DC блок във веригата на антената можем да сме сигурни, че се обработват само AC сигналите, подобрявайки цялостната производителност на антенната система.

В аудио системите се използват и DC блокове. Например, във веригата на усилвател може да се използва DC блок, за да се предотврати достигането на DC преднапрежението до високоговорителя. Ако DC напрежението достигне високоговорителя, това може да причини повреда на конуса на високоговорителя с течение на времето. Така че DC блокът действа като предпазна мярка, позволявайки само AC аудио сигналите да преминат през високоговорителя.

Като доставчик на DC блокове, ние разбираме значението на предоставянето на висококачествени продукти. Тестваме стриктно нашите DC блокове, за да гарантираме, че отговарят на необходимите стандарти за производителност. Нашият екип от експерти винаги работи върху подобряване на дизайна и производителността на нашите DC блокове, за да отговори на постоянно променящите се нужди на нашите клиенти.

Ако сте на пазара за DC блокове, независимо дали става дума за вътрешни DC блокове или други видове, ще се радваме да поговорим с вас. Ние можем да ви помогнем да изберете правилния DC блок за вашето конкретно приложение. Нашите продукти са проектирани да бъдат надеждни, ефективни и рентабилни. Така че, ако търсите доверен доставчик на DC блокове, не се колебайте да се свържете с нас. Ще се радваме да обсъдим вашите изисквания и да ви предоставим най-добрите решения.

В заключение, DC блоковете играят жизненоважна роля в много електрически и електронни системи. Техният принцип на работа, базиран на свойствата на кондензаторите, им позволява да блокират постоянен ток, като същевременно позволяват преминаването на променливотокови сигнали. Независимо дали става въпрос за телекомуникации, аудио системи или други приложения, DC блоковете са от съществено значение за осигуряване на правилното функциониране на веригите. Така че, ако имате въпроси или се нуждаете от повече информация относно нашите DC блокове, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да направите правилния избор за вашия проект.

препратки:

• Учебници по електротехника по теория на вериги и компоненти
• Индустриални бели книги за DC блокови приложения и производителност
