принцип на работа на роговата антена

1. Основна структура

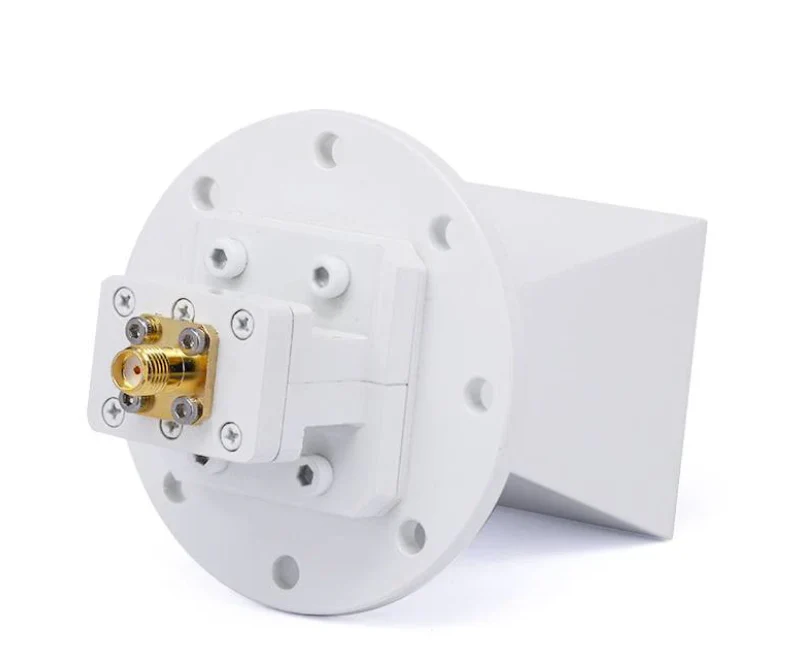

Антената на рога обикновено се състои от проводима структура във формата на рог, с широкия край навън и тесният край, свързан към източника на захранване . Формата на рога може да бъде правоъгълна, кръгла или други форми, в зависимост от изискванията на дизайна .

2. Принцип на работа

Принципът на работа на антената на рога се основава на разпространението и излъчването на електромагнитни вълни през вълновода:

Източник на захранване: Източникът на захранване на роговата антена обикновено е вълноводни или микровълнови предавателни линия, която доставя сигнала на електромагнитната вълна към тесния край (наречен „устата на рога“) на рога .

Функция на вълновод: Тесният край на рога обикновено е свързан с вълновода, който е проводима тръба, която ефективно ръководи високочестотни сигнали . вълновода прехвърля електромагнитната вълна към отвора на рога .

Процес на радиация: When the electromagnetic wave enters the narrow end of the horn, the electric and magnetic fields of the signal begin to expand. The horn's shape gradually transforms the incoming electromagnetic wave into radiating waves that propagate in space.

Радиационен модел: Моделът на радиация на роговата антена е сравнително равномерен, с добра насоченост . сигналът се излъчва от отвора на рога, обикновено образувайки конусен лъч .

3. Предимства

Висока печалба: Поради силната си насоченост, роговата антена може да фокусира сигнали, увеличавайки усилването .

Широка честотна лента: Антената на рога има широка честотна характеристика, което я прави подходящ за сигнали в множество честотни диапазони .

Проста структура: Антената на рога има прост дизайн, лесен за производство и може да се справи с относително високи нива на мощност .

4. Приложения

Роговите антени се използват широко в:

Микровълнова и RF комуникация

Радарни системи

Сателитна комуникация

Електронни измервателни инструменти

Наблюдения на радио астрономия

В обобщение, роговата антена работи, като трансформира електромагнитните вълни от вълновода в излъчени вълни в пространството, осигурявайки висока печалба и силна насоченост ., използва се в различни високочестотни приложения за предаване на сигнал .
