Всичко за SMA конекторите



The SMA connector is a widely used RF coaxial connector, renowned for its high performance and versatility. It was developed by Bendix Scintilla in the 1950s, and the name "SMA" stands for SubMiniature version A. Its design is intended to work efficiently in high-frequency environments, thus playing a crucial role in various industries involving RF сигнали .



1. Основни характеристики на SMA конекторите

Размер: SMA конекторите имат компактна структура с външен диаметър на проводника 0 . 141 инча, което ги прави подходящи за приложения с ограничено пространство.

Честотен диапазон: Те обикновено работят до 18 GHz, въпреки че някои високоефективни версии могат да достигнат 26 . 5 GHz или дори по-високи.

Импеданс: Повечето SMA конектори са 50 ома, което е стандартната конфигурация за RF и микровълнови системи .

Механизъм за свързване: Приема дизайн на свързване с резба с 1/4 инча, 36 нишки на инч unc нишки, като гарантира твърда и стабилна връзка със силна вибрационна съпротивление .

SMA материали и процеси на обработка на повърхността

Черупката обикновено е изработена от месингова и неръждаема стомана и може да бъде поставена (като никел, злато), за да се подобри устойчивостта на корозия и проводимост .

Централният проводник може да бъде мед, месинг или берилий мед, със златна повърхност, за да се постигне оптимално предаване на сигнала .

Съотношение на стояща вълна на напрежението (VSWR): Висококачествените SMA конектори имат нисък VSWR (обикновено под 1 . 2: 1 под 12 GHz), което означава ефективно предаване на сигнала с минимално отражение.



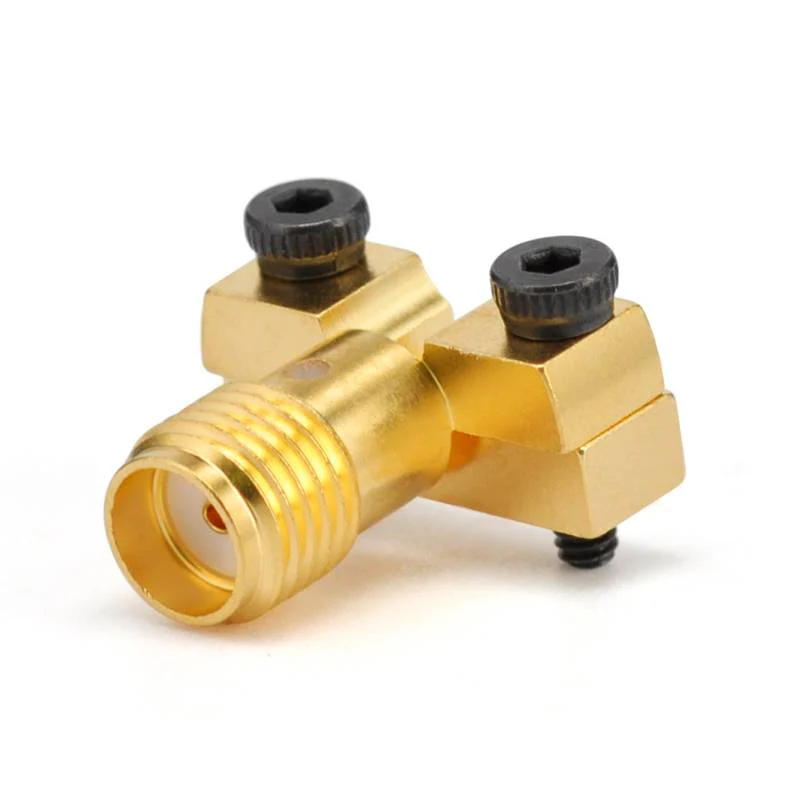

2. видове SMA конектори

SMA конектори се предлагат в различни конфигурации, които да отговарят на различни приложения:

Според типовете пристанища, те могат да бъдат разделени на: стандартен порт SMA, Quick-Connect SMA и обратна полярност SMA .

According to structural styles, they can be divided into straight and right-angle types. Straight connectors are used for series connections, while right-angle types are suitable for tight spaces. The 90-degree bending design can save space or reduce cable tension.​

Според методите на инсталиране те могат да бъдат разделени на редовни и панелни типове . конектори, които са монтирани на панели, са проектирани за инсталиране на панели или заграждения, с различни видове като 2- фланци на дупки {4- отвори и кръгли фланци {.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}…



3. често срещани приложения на SMA

В областта на телекомуникациите конекторите SMA се използват широко в базовите станции на мобилните телефони, сателитните системи и безжичното комуникационно оборудване .

В тестовото оборудване те се използват в тестови устройства като осцилоскопи, мрежови анализатори и генератори на сигнали .

В антенните системи SMA конекторите често се използват за свързване на антени в безжични системи .

В RF вериги те се намират в много RF устройства като усилватели, филтри и смесители .

Бележки



4. капацитет за обработка на мощност:

Although SMA connectors are suitable for low-power and medium-power RF systems, they may not be suitable for high-power applications. For higher power scenarios, other connectors such as N-type or 7/16-type may be more appropriate.​

Механична издръжливост: В сравнение с някои по -големи конектори, SMA конекторите са сравнително крехки, особено по отношение на подравняването на щифтовете и издържат на механично напрежение ., следователно трябва да се внимава по време на работа и инсталиране .



Съвместимост: Когато избирате SMA конектори, уверете се, че мъжките и женските конектори съвпадат по отношение на размера на нишката и импеданса, за да се гарантира добра връзка ., те също могат да бъдат свързани с 2 . 92 мм и 3,5 мм портове.
