Как да оптимизирам използването на пространството при използване на PCB конектори?

Ей там! Като доставчик на PCB конектори, видях от първа ръка колко е важно да се оптимизира използването на пространството, когато използвате тези малки чудеса. В днешния свят, където устройствата стават все по -малки и по -компактни, всеки квадратен милиметър на PCB има значение. Така че, нека се потопим в някои практически съвети как да се възползвате максимално от вашето PCB пространство, когато използвате нашите конектори.

Разбиране на основите на PCB конекторите

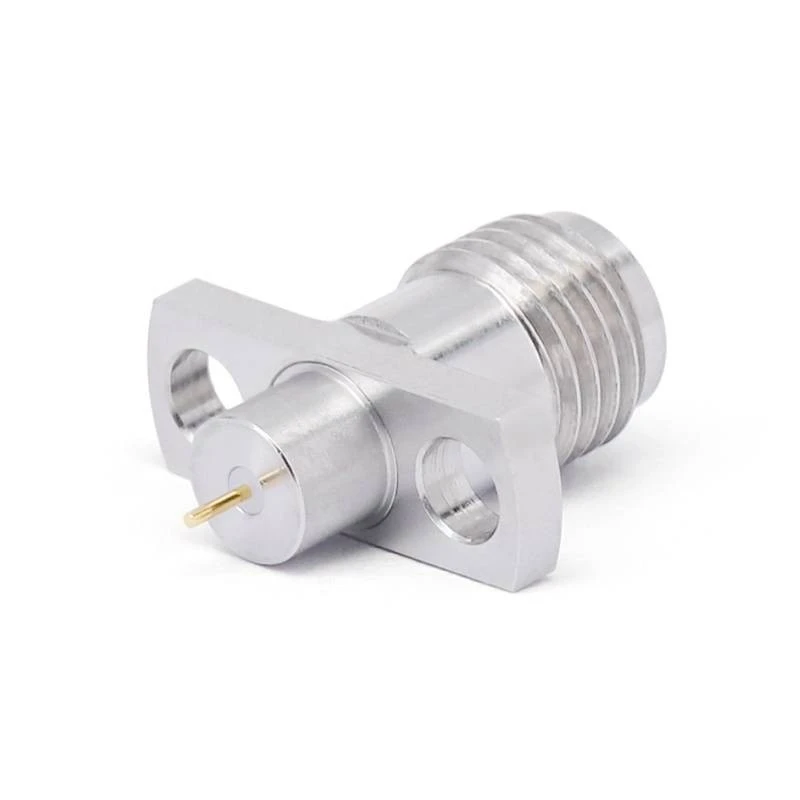

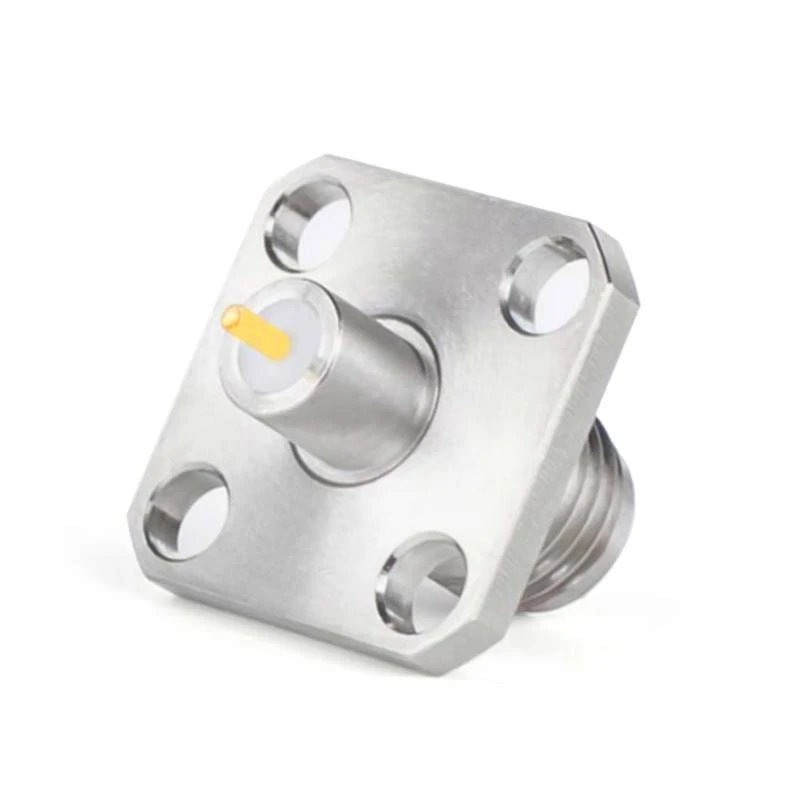

Преди да започнем да говорим за оптимизацията на пространството, нека бързо да разгледаме какви са PCB конекторите и защо са толкова важни. PCB конекторите са компоненти, които ви позволяват да свързвате различни части от печатна платка (PCB) към външни устройства или други ПХБ. Те се предлагат във всякакви форми и размери, от простиТерминални конекторидо по -сложниМултиколскоконезитни конекторииКрайните конектори за стартиране.

Избраният от вас тип конектор може да окаже голямо влияние върху това колко пространство заема върху вашия PCB. Например, повърхностните конектори обикновено са по-ефективни от космоса, отколкото конектори през отвора, тъй като те могат да бъдат поставени директно върху повърхността на ПХБ, вместо да изискват дупки да се пробият през него.

Избор на правилния конектор за вашето приложение

Една от първите стъпки за оптимизиране на използването на пространството е избора на правилния конектор за вашето конкретно приложение. Ето някои фактори, които трябва да вземете предвид:

• Размер и терена:Размерът и стъпката на конектор се отнасят до неговите физически размери и разстоянието между щифтовете му. Изборът на конектор с по -малък размер и стъпка може да ви помогне да спестите място на вашия PCB. Например, конектор с 0,5 мм стъпка ще заема по -малко място от този с 1,0 мм стъпка.
• Брой щифтове:Броят на щифтовете на конектор също влияе върху неговия размер. Ако имате нужда само от няколко връзки, изборът на конектор с по -малко пинове може да ви помогне да спестите място. Уверете се обаче, че сте избрали конектор с достатъчно щифтове, за да отговорите на вашите изисквания.
• Стил на монтаж:Както бе споменато по-рано, конекторите на повърхностно монтиране обикновено са по-ефективни от космоса, отколкото конектори през отвора. Въпреки това, при някои приложения обаче може да са необходими конектори за отвор, където се изисква висока механична якост или надеждност.
• Функционалност:Различните конектори предлагат различни нива на функционалност. Например, някои конектори могат да включват функции като екраниране, заключващи механизми или вградени резистори. Уверете се, че сте избрали конектор с функционалността, от която се нуждаете, но не избирайте такава с повече функции, отколкото всъщност се нуждаете, тъй като това може да добави ненужна обем към вашата печатна платка.

Оформление и поставяне на конектори

След като сте избрали правилния конектор за вашето приложение, следващата стъпка е внимателно да планирате оформлението и поставянето на конекторите на вашия PCB. Ето няколко съвета, които ще ви помогнат да оптимизирате пространството:

• Групирайте подобни конектори заедно:Групирането на подобни конектори заедно може да ви помогне да намалите количеството пространство, необходимо за следи и маршрутизиране. Например, ако имате няколко захранващи конектора, поставете ги всички в една област на PCB, за да сведете до минимум дължината на следите за захранване.
• Използвайте монтаж на ръба:Монтажът на ръба е техника, при която конекторите са поставени по ръба на ПХБ. Това може да ви помогне да спестите място на интериора на печатни платки и да улесните свързването на външни устройства.
• Избягвайте пренаселеността:Въпреки че може да е изкушаващо да опаковате възможно най -много конектори върху малка ПХБ, пренаселеността може да доведе до редица проблеми, включително намеса на сигнала, трудност при запояване и намалена надеждност. Уверете се, че оставяте достатъчно място между конекторите, за да позволите правилна вентилация и достъп за тестване и поддръжка.
• Помислете за ориентацията на конекторите:Ориентацията на конекторите също може да окаже влияние върху използването на пространството. Например, поставянето на конектори, перпендикулярни един на друг, може да ви помогне да използвате по -добре наличното пространство на печатни платки.

Използване на миниатюризирани конектори

Друг начин за оптимизиране на използването на пространството е използването на миниатюризирани конектори. Миниатюризираните конектори са проектирани да бъдат по -малки и по -компактни от традиционните конектори, като същевременно осигуряват същото ниво на функционалност. Ето някои предимства на използването на миниатюризирани конектори:

• Спестявания от пространство:Миниатюризираните конектори заемат по -малко място на печатни платки, което ви позволява да поставите повече компоненти на по -малка дъска.
• Намаляване на теглото:Миниатюризираните конектори обикновено са по -леки от традиционните конектори, което може да бъде полезно в приложенията, където теглото е проблем, като аерокосмическото пространство и автомобила.
• Подобрена цялост на сигнала:Миниатюризираните конектори често имат по -къси сигнални пътища, което може да помогне за намаляване на сигналните смущения и подобряване на целостта на сигнала.

Важно е обаче да се отбележи, че миниатюризираните конектори също могат да имат някои ограничения, като по-нисък капацитет за пренасяне на тока и намалена механична якост. Уверете се, че сте избрали миниатюризиран конектор, който е подходящ за вашето конкретно приложение.

Проектиране за лесно сглобяване и поддръжка

И накрая, когато оптимизирате използването на пространството, важно е да вземете предвид лекотата на сглобяване и поддръжка на вашия PCB. Ето няколко съвета, които ще ви помогнат да проектирате за лесно сглобяване и поддръжка:

• Използвайте стандартни конектори:Използването на стандартни конектори може да улесни източниците на резервни части и да намали риска от проблеми с съвместимостта.
• Осигурете адекватен клирънс:Уверете се, че предоставяте достатъчно разрешение около конекторите, за да позволите лесен достъп с ютии за запояване, тестови сонди и други инструменти.
• Конектори на етикети:Етикетирането на конекторите може да помогне да се улесни идентифицирането и отстраняването на проблеми с проблемите по време на сглобяване и поддръжка.
• Помислете за използването на конектори с вградени тестови точки:Някои конектори се предлагат с вградени тестови точки, което може да улесни тестване на функционалността на конектора и PCB, без да се налага да го премахвате от дъската.

Заключение

Оптимизирането на използването на пространството при използване на PCB конектори е критичен аспект на дизайна на PCB. Избирайки правилния конектор за вашето приложение, внимателно планиране на оформлението и поставянето на конектори, използвайки миниатюризирани конектори и проектиране за лесно сглобяване и поддръжка, можете да се възползвате максимално от наличното пространство на вашата печатна платка и да създадете по -компактен и ефективен дизайн.

Ако се интересувате да научите повече за нашите PCB конектори или имате въпроси относно оптимизацията на пространството, моля, не се колебайте да се свържете с нас. Ще се радваме да ви помогнем да намерите правилното решение за вашите специфични нужди.

ЛИТЕРАТУРА

• Наръчник за дизайн на печатни платки, трето издание от Хенри Отт
• PCB дизайн за производство от John W. Carroll
• Дизайн на високоскоростен PCB: Практическо ръководство от Ерик Богатин
